家用咖啡奶泡打发支撑固定架结构设计

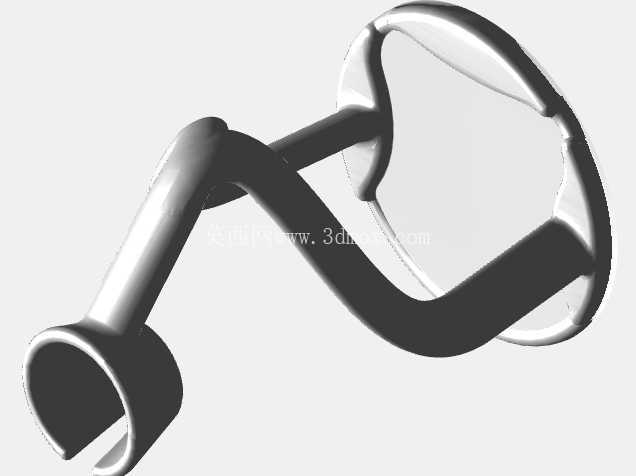

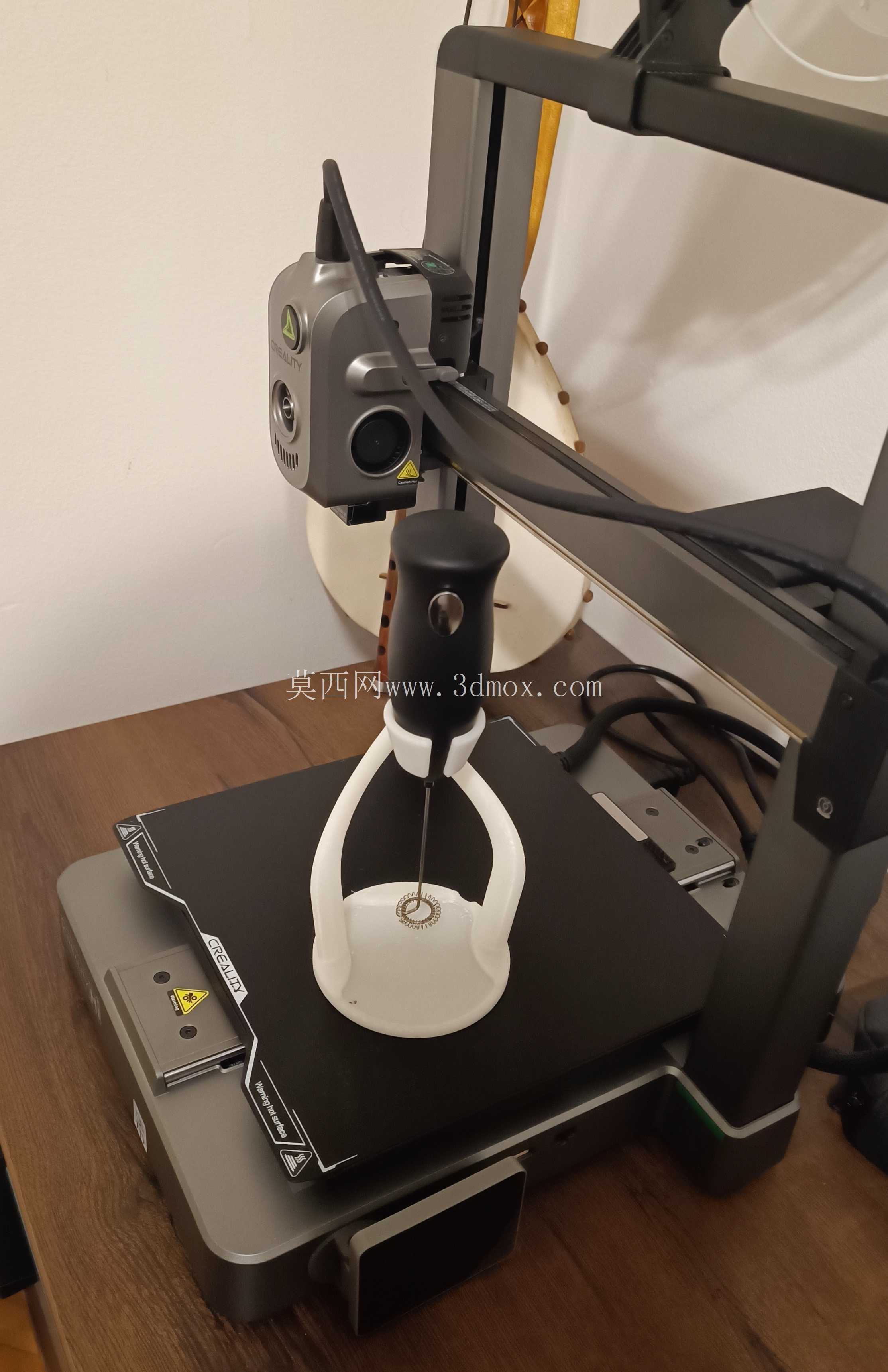

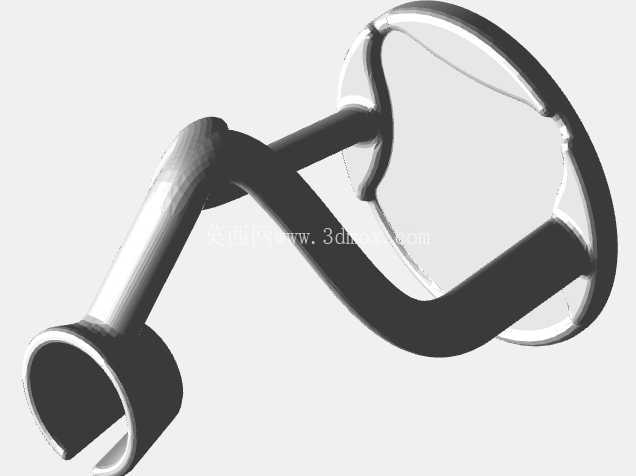

　　在现制咖啡的制作流程里，奶泡打发是决定意式咖啡、拿铁类饮品最终口感与拉花呈现效果的核心环节之一，多数家用场景下用户会选择手持电动奶泡器完成奶泡打发作业，但手持操作过程中很容易出现打发头偏移、奶液飞溅、打发深度不稳定的问题，最终导致奶泡绵密度不足、分层明显，甚至弄脏操作台面。这款咖啡起泡架的设计初衷，就是为手持奶泡打发作业提供稳定的定位支撑，替代纯手持的操作模式，降低家用咖啡制作的操作门槛。从结构设计逻辑来看，整个架体采用分体式承托思路，底部为圆形平置底座，底座表面做了微凹的导流槽设计，打发过程中不慎溅出的少量奶液会顺着槽体汇集在底座中心区域，不会流到操作台面上，减少后续清洁工作量。底座上方设置对称式弧形支撑臂，两个支撑臂向上收拢后形成环形的设备承托位，刚好可以卡合手持奶泡器的机身下部，承托位内侧做了小尺寸的限位凸点，和奶泡器机身侧面的金属装饰卡位刚好匹配，安装后不会出现机身周向转动或者竖向滑落的问题。支撑臂的弧度经过反复调整，既保证了足够的结构强度，不会因为奶泡器工作时的微幅振动出现形变，又预留了足够的手部操作空间，用户在放置或者取下奶泡器时不会被架体剐蹭。

　　打发头的伸出长度经过适配性设计，当奶泡器卡入承托位后，金属打发头刚好处于底座中心位置，距离底座表面的高度匹配常规家用奶缸的深度，打发头可以完全浸入奶液液面以下，同时不会触碰到奶缸底部，避免高速转动时刮花奶缸内壁，也能保证奶液在打发过程中形成稳定的旋流，让空气均匀混入奶液，形成绵密细腻的微泡沫结构。从安装边界来看，整个架体的底座直径控制在120mm左右，整体高度不超过100mm，占用的操作台面积很小，即使是小户型的家用厨房台面也可以轻松放置，底座底部可以选配防滑硅胶垫，放置在光滑的石材或者木质台面上时不会因为打发振动出现移位。

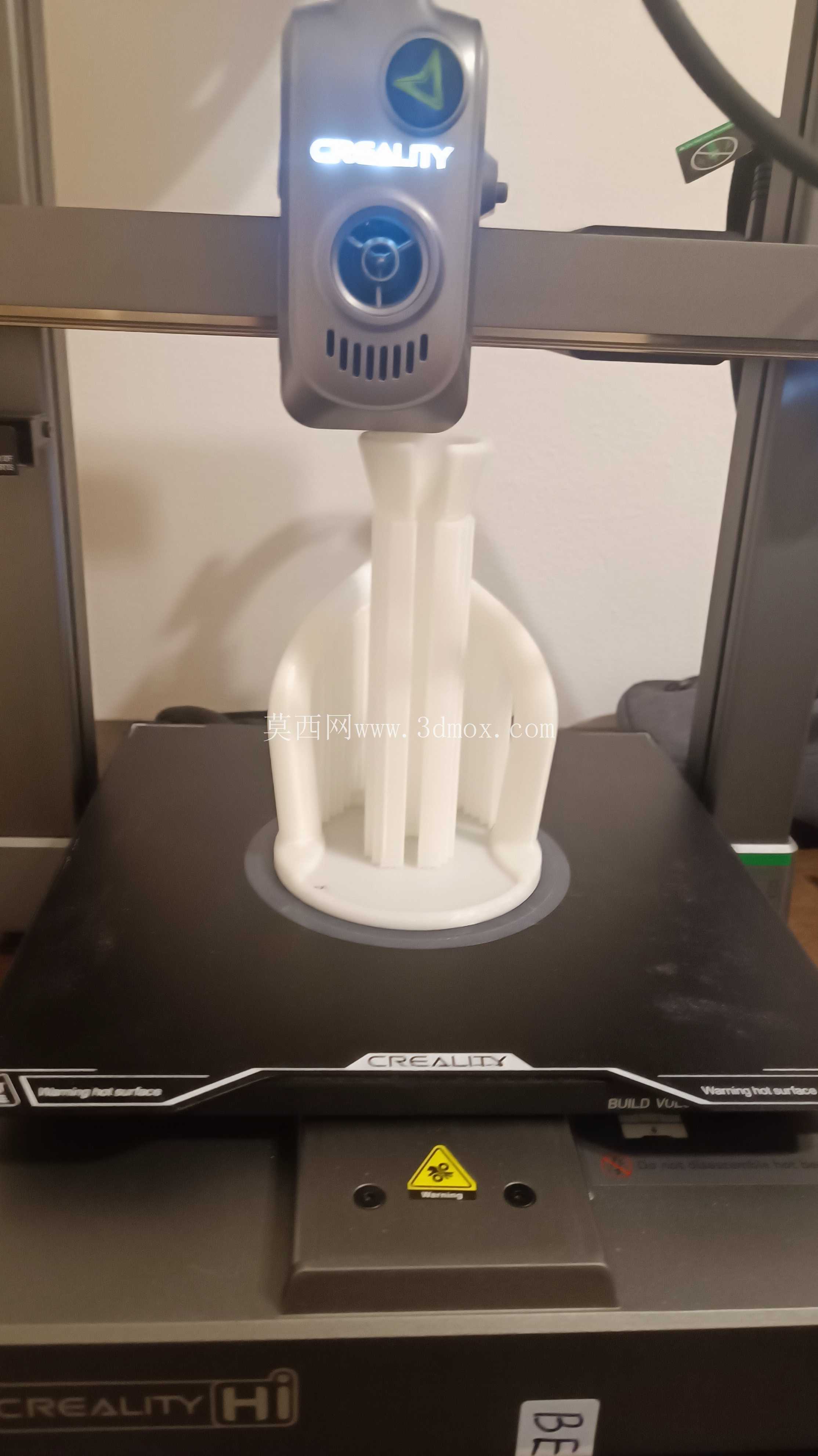

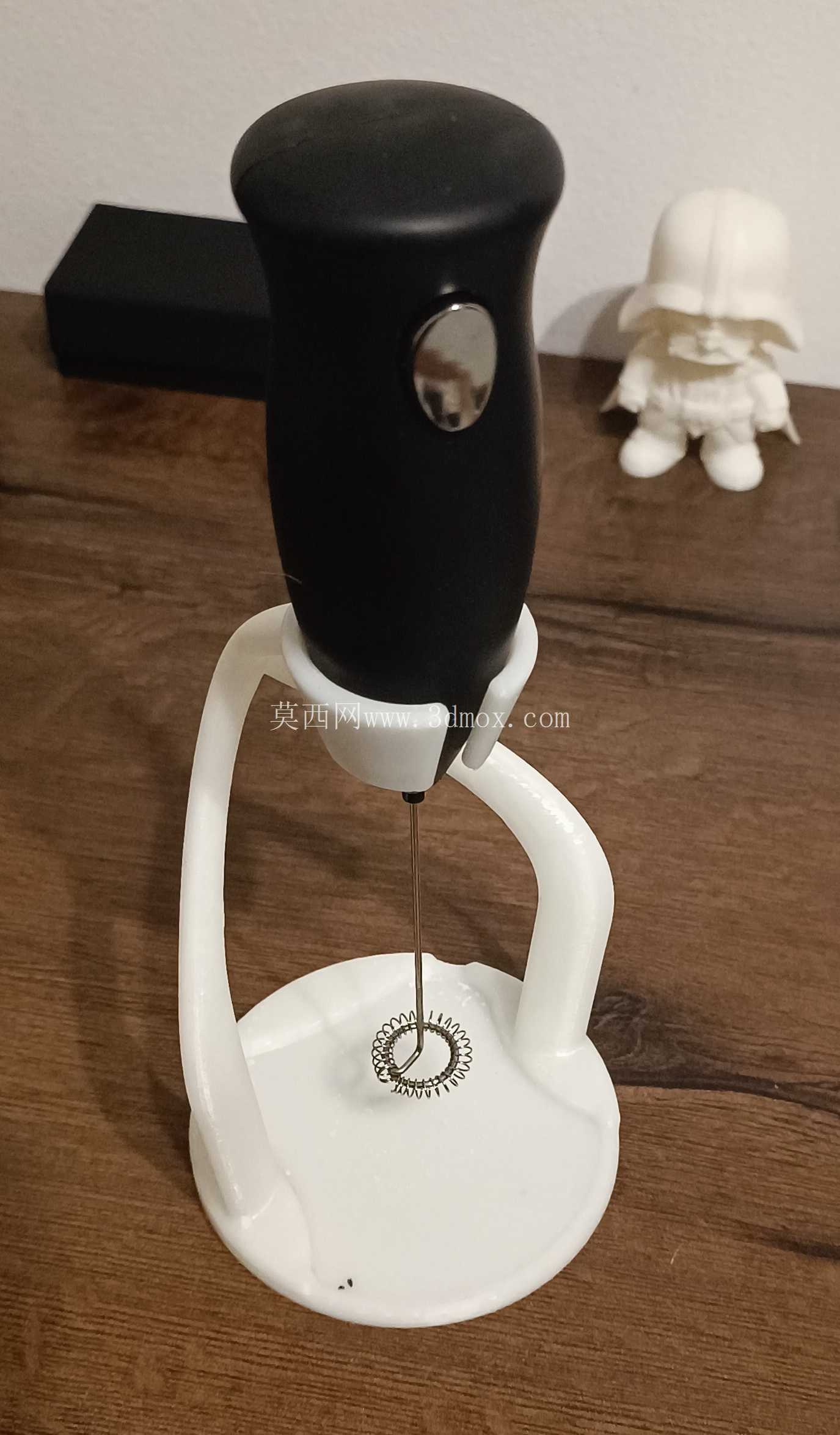

　　架体本身采用食品接触级的硬质塑料材质一体注塑成型，没有多余的拼接缝隙，日常使用后可以直接用流水冲洗，不会在缝隙里残留奶渍滋生细菌。在实际使用场景中，用户只需要将盛有适量冷藏全脂牛奶的奶缸放置在底座中心位置，再将手持奶泡器卡入架体的承托位，按下启动开关就可以完成稳定的奶泡打发作业，不需要全程手持扶住设备，打发过程中可以同步完成咖啡粉萃取、杯具准备等其他操作，提升家用咖啡制作的整体效率。和市面上常见的一体式奶泡机相比，这种架体搭配原有手持奶泡器的方案，不需要额外购置带加热、打发功能的一体式设备，降低了用户的使用成本，同时架体本身结构简单，没有复杂的电子元件，故障率极低，长期使用也不需要特殊维护。

　　设计过程中还考虑了不同规格手持奶泡器的适配性，承托位的环形尺寸做了2mm的适配余量，市面上多数常见尺寸的圆柱状手持奶泡器都可以稳定卡合，不需要针对单一型号做专属适配，拓展了架体的适用范围。支撑臂的壁厚经过受力仿真验证，在承受奶泡器整机重量加上工作振动载荷的情况下，最大形变量小于0.1mm，不会因为长期使用出现支撑臂弯折、断裂的问题，底座的重量经过配重调整，整体重心落在底座中心位置，即使奶泡器启动时产生偏心振动，整个架体也不会出现侧翻的情况。
