DIN404标准开槽盘头带孔螺钉结构

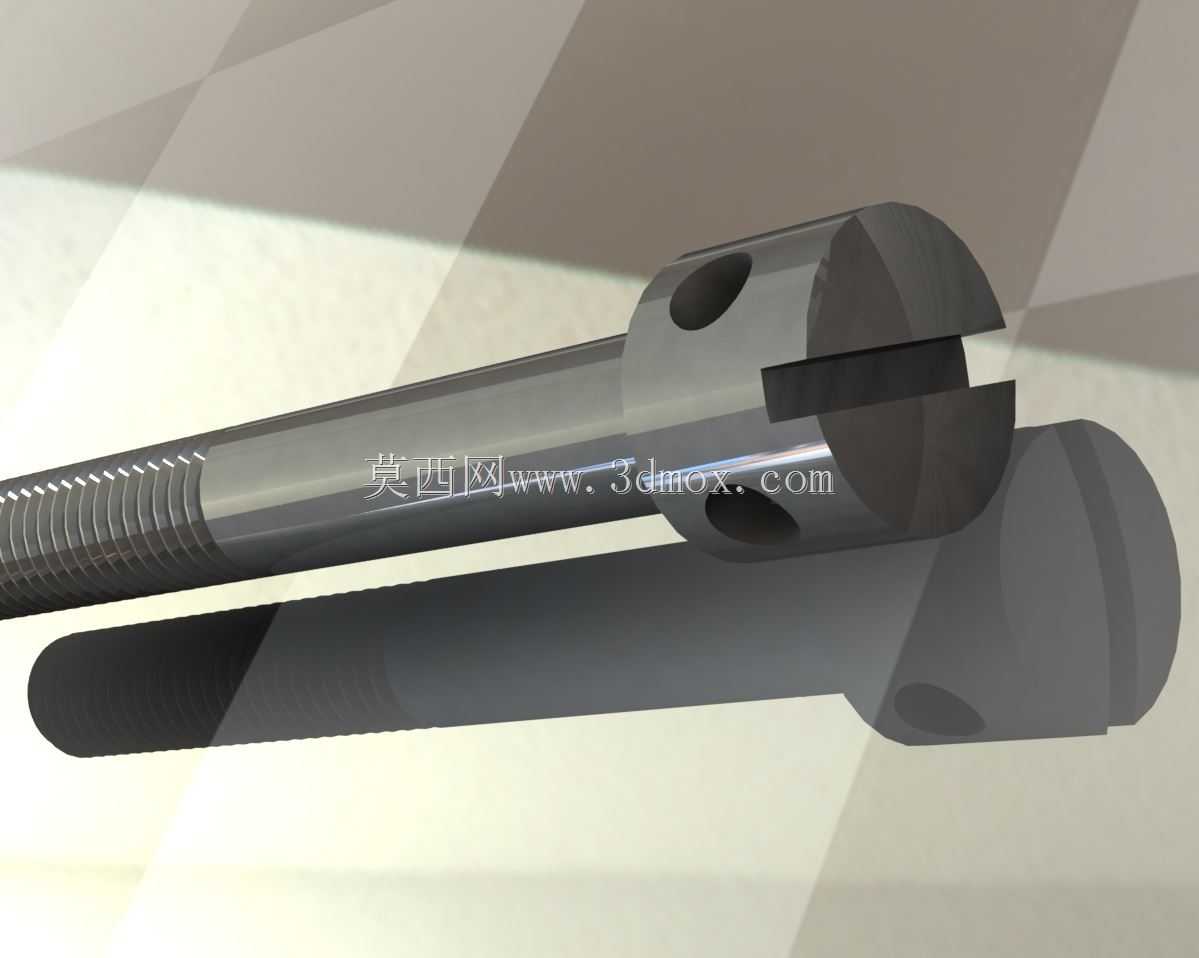

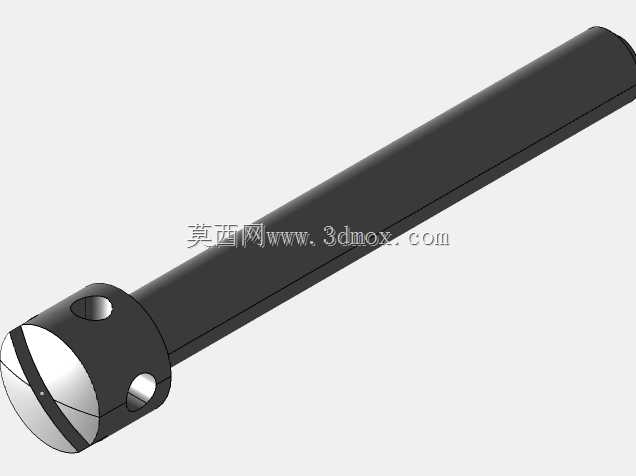

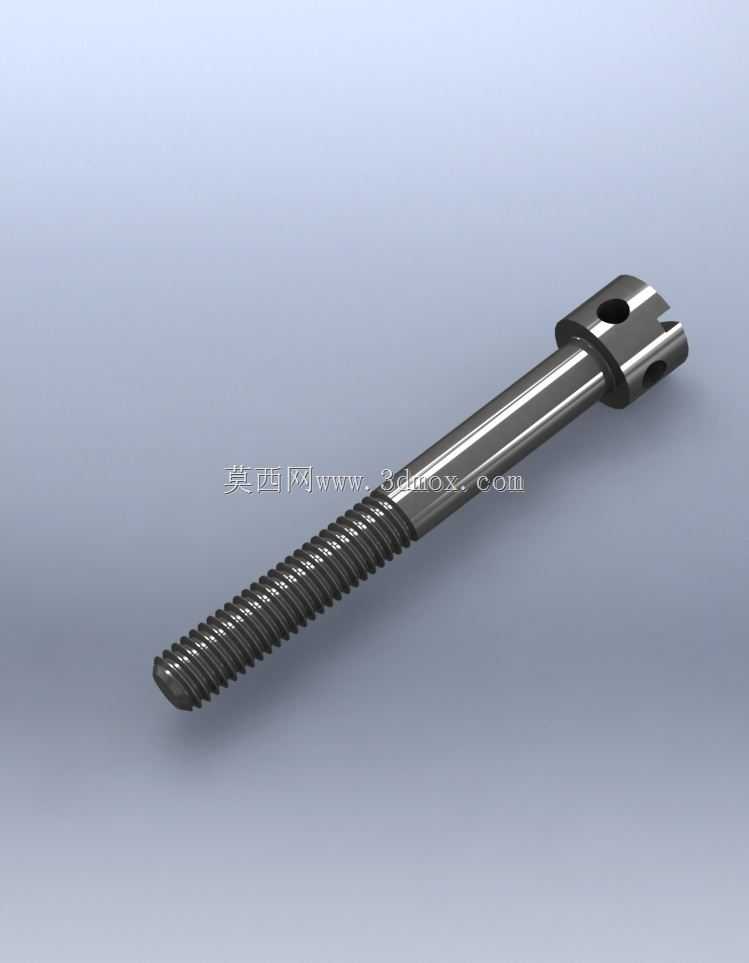

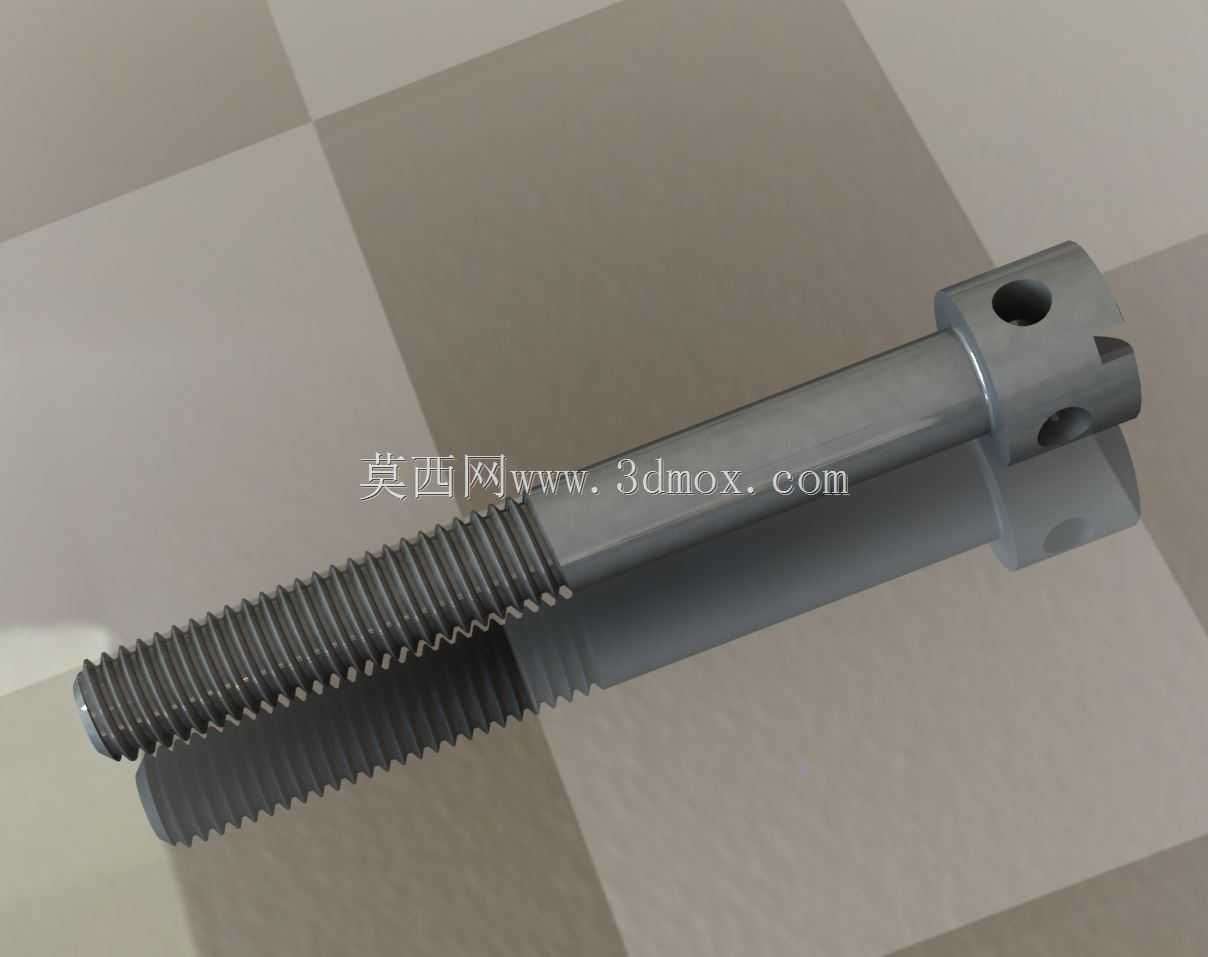

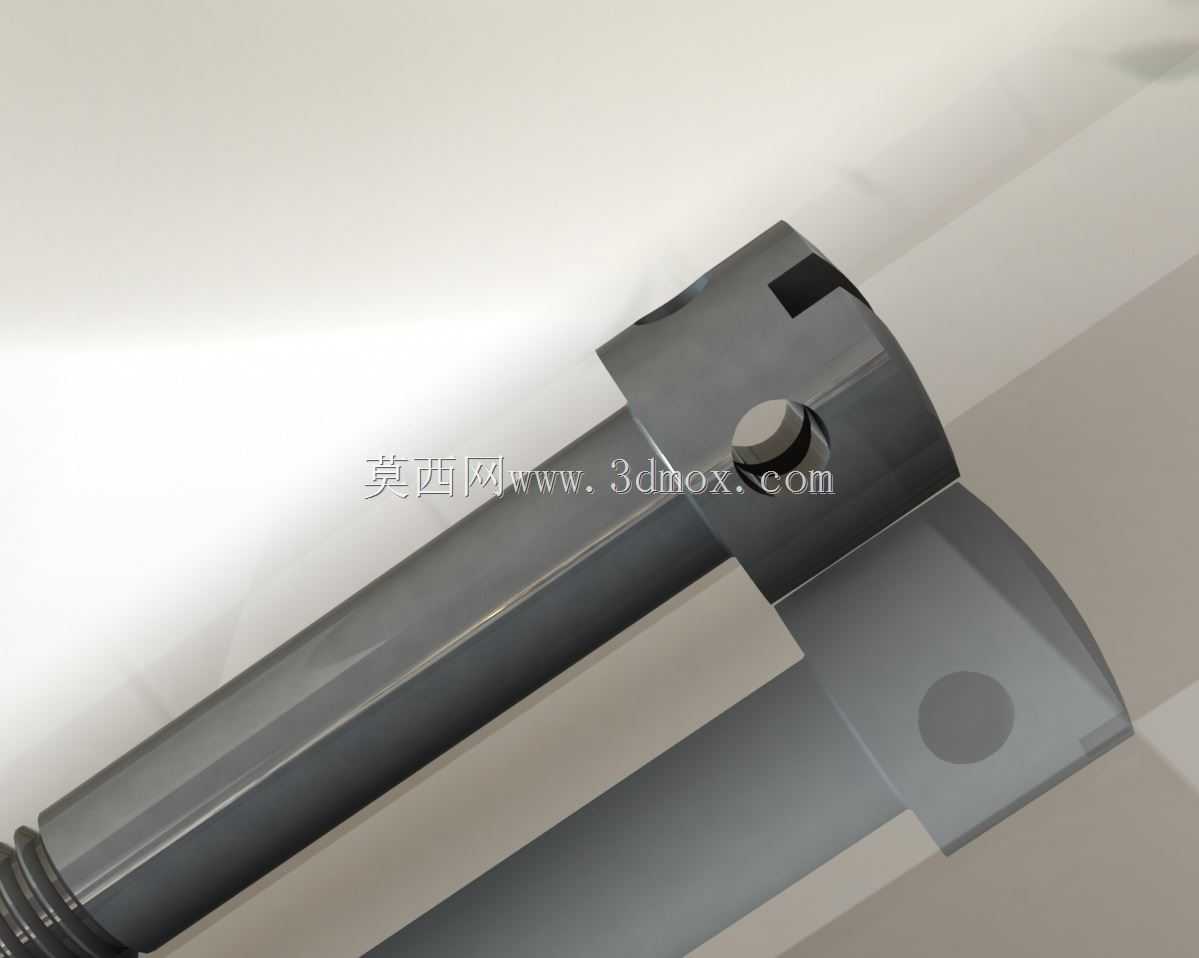

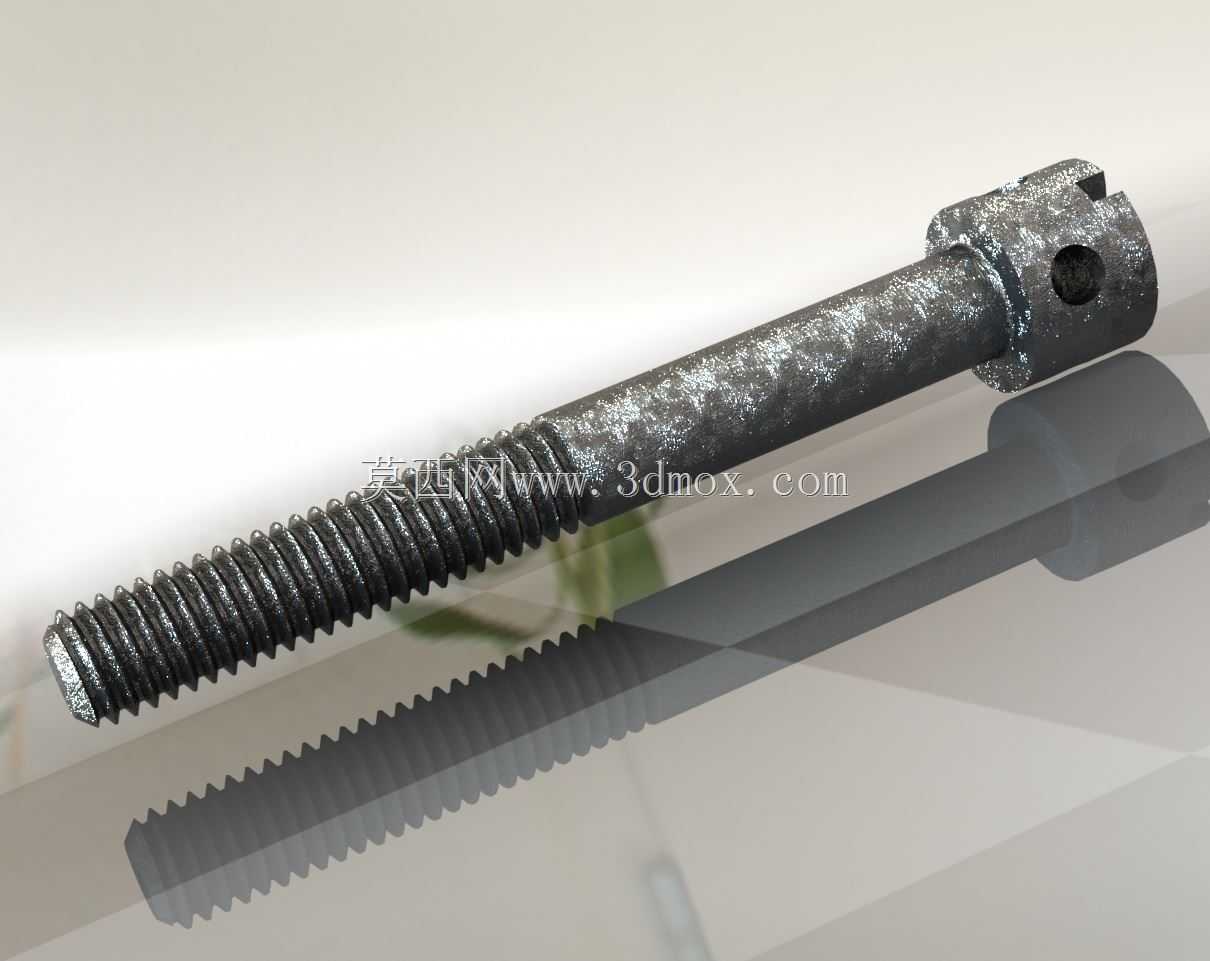

这类带侧孔的开槽盘头螺钉，在低压电气柜接线端子、小型仪器仪表的面板固定场景中应用十分广泛，头部的横向通孔是为了配合铅封使用，避免非授权人员随意拆卸接线部位，在计量类设备、户外公共配电设施的外露紧固件选型中，是优先考虑的结构形式。从结构设计逻辑来看，盘头的头部直径比同规格沉头螺钉更大，拧紧时对被连接件的表面压强更小，适合固定厚度较薄的钣金面板、塑料壳体，不会因为拧紧力过大造成被连接件表面凹陷甚至开裂；头部的一字开槽适配普通一字螺丝刀，在没有专用内六角、十字批头的现场运维场景下，也能顺利完成装拆操作，适配性更强。头部的横向通孔轴线与螺钉杆部轴线垂直，孔位位于开槽两侧的头部实体区域，设计时需要保证孔壁与开槽底部留有足够的实体厚度，避免拧紧时头部从开槽位置断裂，同时通孔的直径要适配常用铅封线的线径，既不能过小导致穿线困难，也不能过大影响头部的结构强度。杆部的螺纹采用普通公制粗牙螺纹，适配常规的冲压螺母、攻丝孔，不需要特殊的配套紧固件，安装时可以直接在预设的安装孔位完成拧紧，不需要额外的沉孔加工，盘头的下表面为平整接触面，安装后与被连接件表面完全贴合，不会出现偏斜、翘边的问题。从安装边界来看，这类螺钉的头部高度比同规格内六角圆柱头螺钉更低，适合安装空间局促、头部不能突出过高的面板部位，头部侧孔的位置在拧紧后需要处于便于穿铅封线的角度，设计三维模型时已经预留了足够的孔位公差，实际装配时即使螺钉存在一定的拧紧角度偏差，也能顺利完成铅封线的穿装。杆部的光杆段长度根据不同公称长度有对应比例，光杆部分的直径略小于螺纹大径，安装时可以穿过被连接件的光孔，不会刮伤光孔内壁，螺纹段的长度满足不同厚度被连接件的啮合要求，保证螺纹啮合圈数足够，不会出现滑牙、脱扣的问题。在做设备的三维装配时，这类标准件可以直接调用，不需要重新绘制头部的开槽、侧孔细节，模型的各部分尺寸严格遵循DIN404标准的公差要求，装配时不会出现干涉问题，头部的外形细节还原度高，做设备整体渲染时也能准确呈现紧固件的实际外观，不需要额外做外观修饰。
