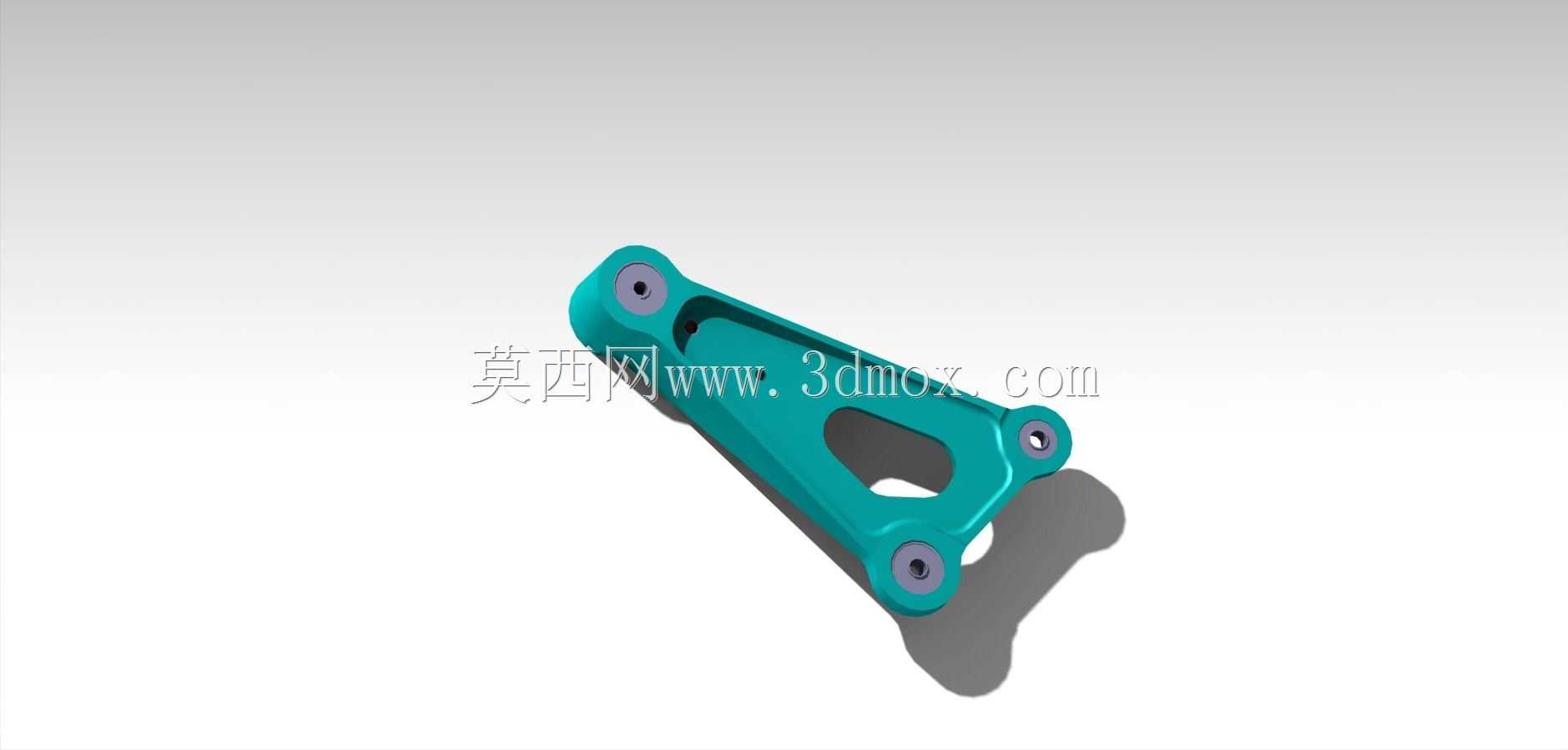

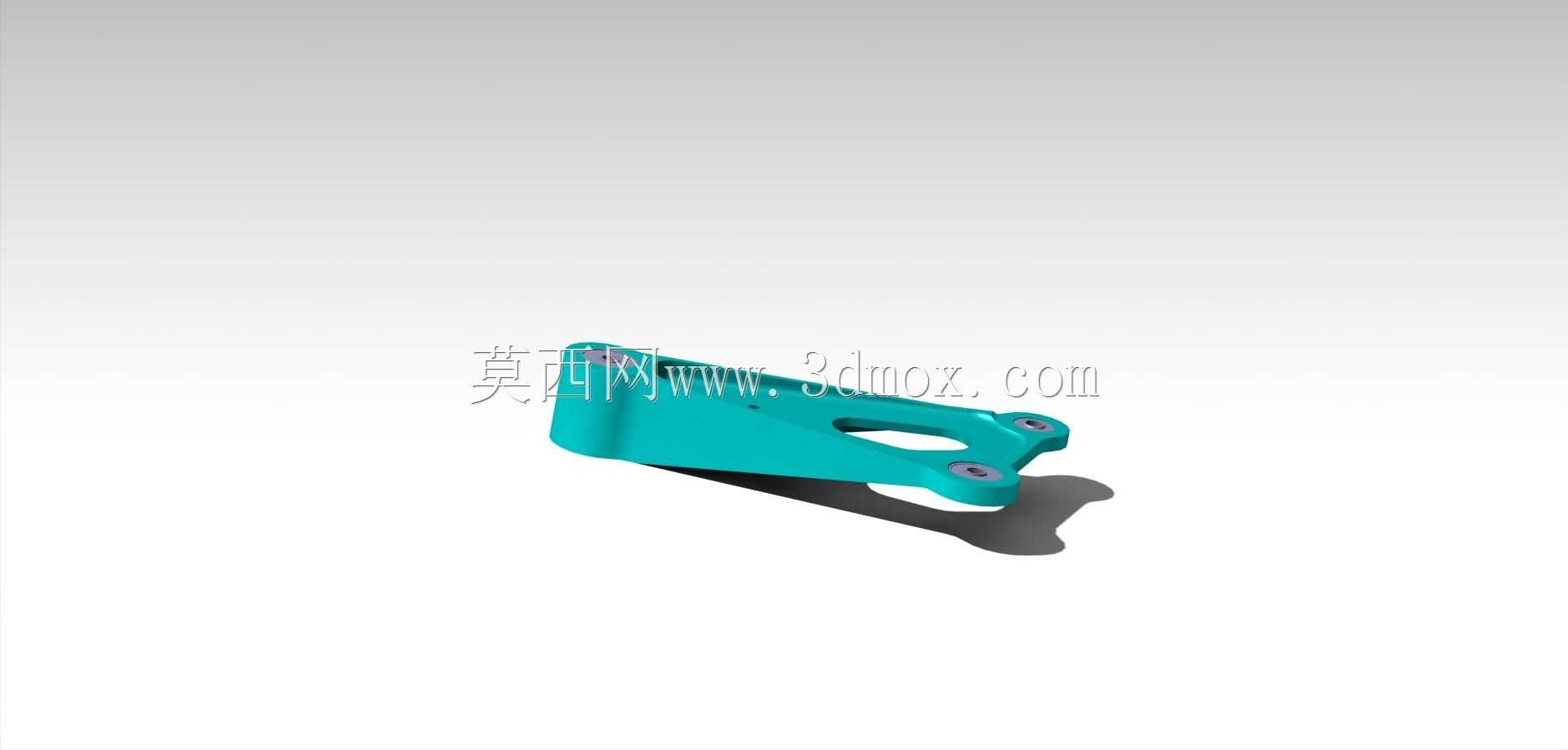

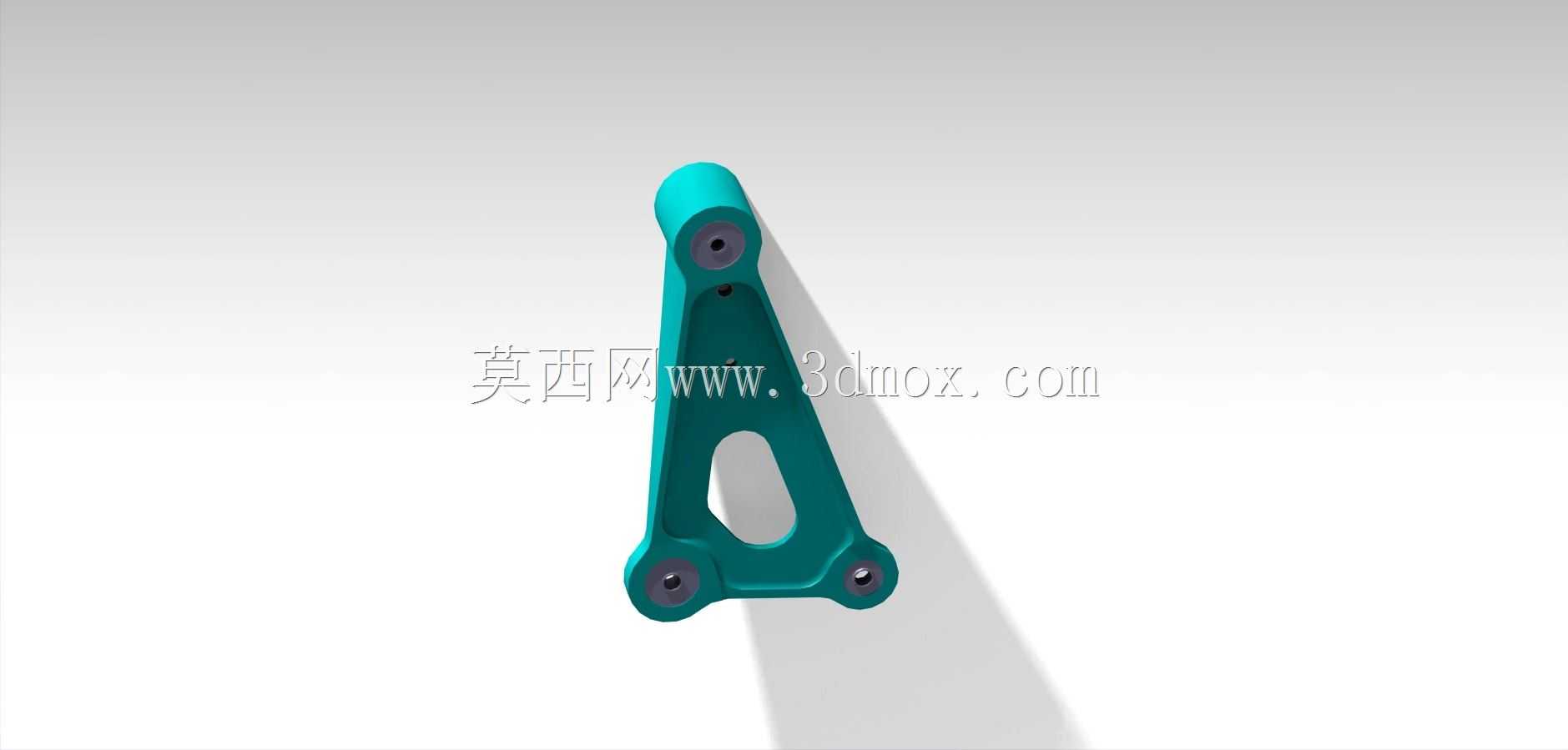

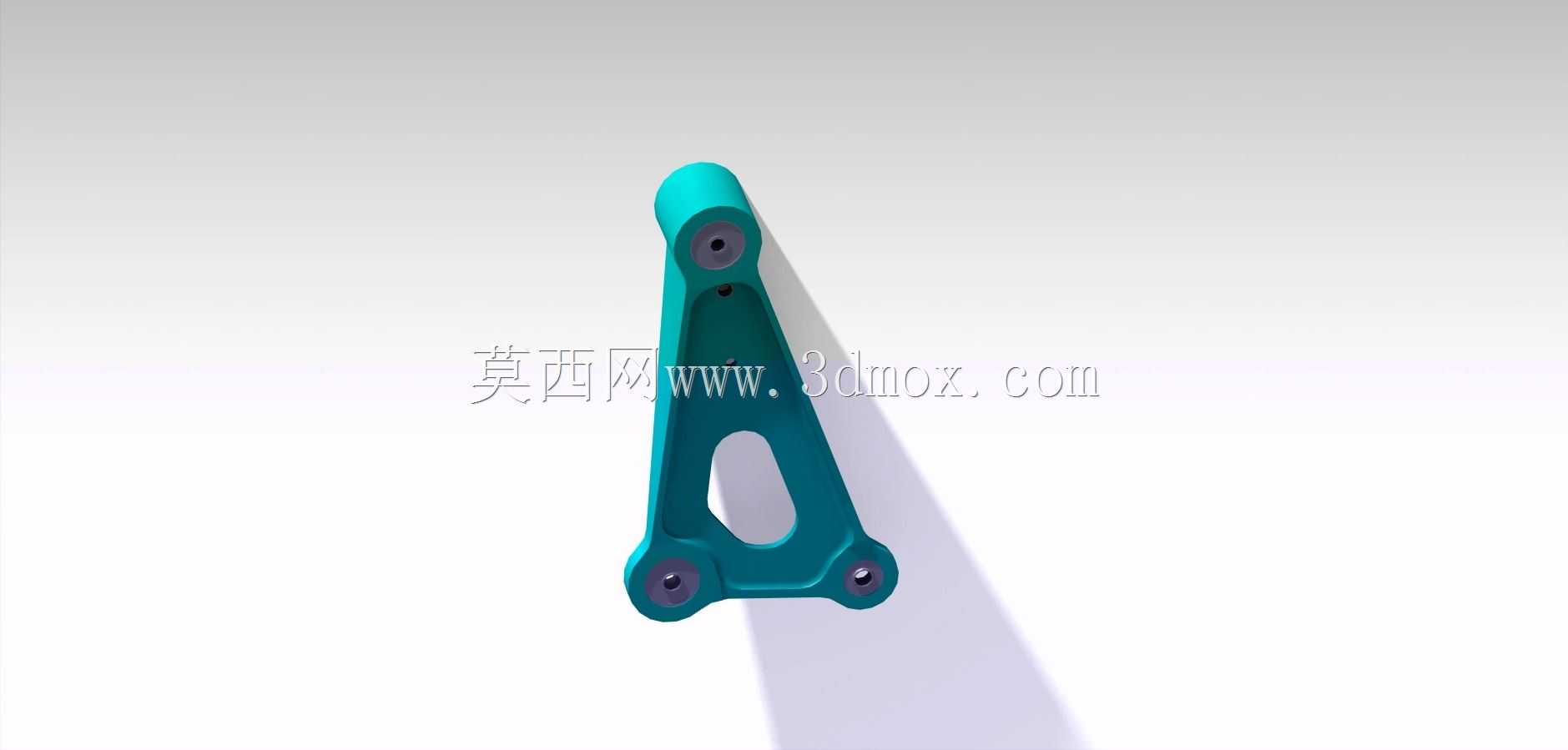

航空用三角结构连接承力支架

该三角结构承力支架主要应用于轻型通航飞行器的机身与操纵面、小型机载设备的连接固定场景，在实际飞行工况中承担交变载荷传递、定位支撑的核心作用，可在机身蒙皮内侧、机翼根部辅助连接位替代传统焊接支架，降低装配应力集中风险。从结构设计逻辑来看，整体采用不等边三角构型，上端单耳铰点、下端双耳固定位的布局，是结合安装空间边界反复迭代的结果：上端铰点预留的衬套安装位，可适配标准规格的耐磨衬套，实现与活动构件的铰接配合，保证转动副的同轴度要求，避免长期使用出现偏磨；下端两个固定孔位呈对称分布，孔位周边做了局部加厚处理，可分散螺栓预紧力带来的局部压应力，防止薄壁结构在紧固过程中出现变形。中间区域的镂空减重设计并非单纯为了降低重量，而是通过拓扑优化计算得出的传力路径优化结果，在保证三个安装点之间刚性连接的前提下，去除非传力路径上的冗余材料，既控制了零件整体自重，也避免了实心结构带来的材料浪费与振动固有频率过高的问题。零件的安装边界需要重点关注：上端铰点中心到下端两个固定孔中心连线的垂直距离，决定了铰接活动件的摆动行程范围，设计时需要匹配周边构件的运动包络，避免出现运动干涉；三个安装孔的孔径公差统一按H7级精度控制，可与标准螺栓、铰轴实现过渡配合，保证装配后的定位精度，无需额外配做定位销。零件表面的圆角过渡处理，是为了降低应力集中系数，在飞行器起降阶段的冲击载荷、飞行过程中的气动振动载荷作用下，避免尖角位置出现疲劳裂纹，提升零件的疲劳寿命。实际选型应用时，可根据具体安装位的载荷大小，调整三个安装点的间距、板材厚度，适配不同载荷等级的使用需求，该结构也可经过尺寸缩放后，应用于无人机机架、轻型自动化设备的支撑连接位，具备较强的结构通用性。
