德标M48规格吊环螺栓结构设计

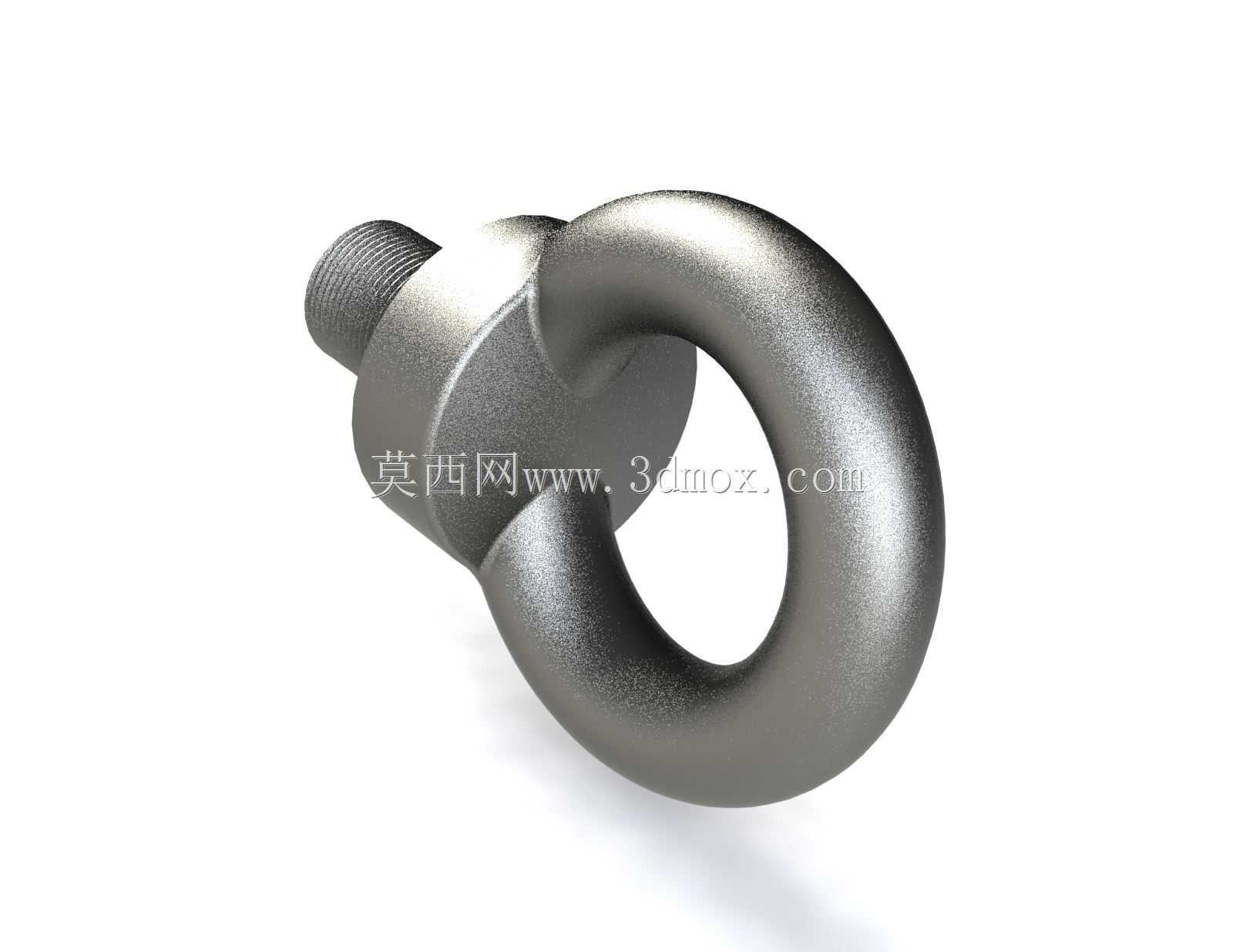

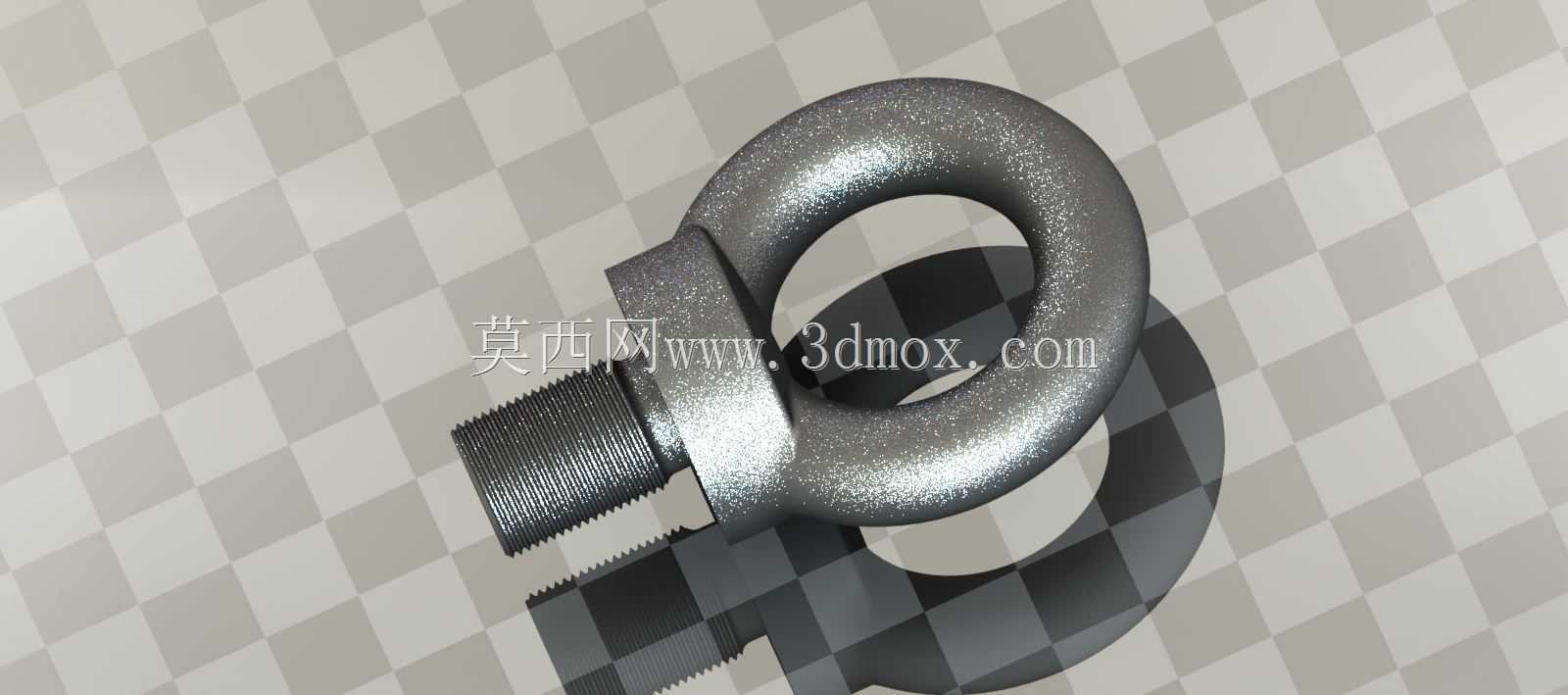

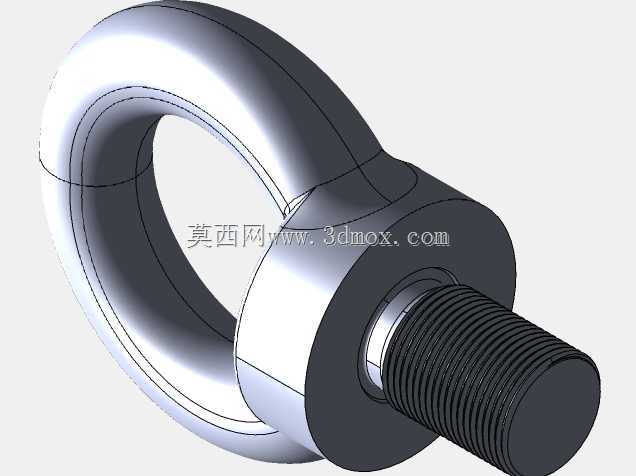

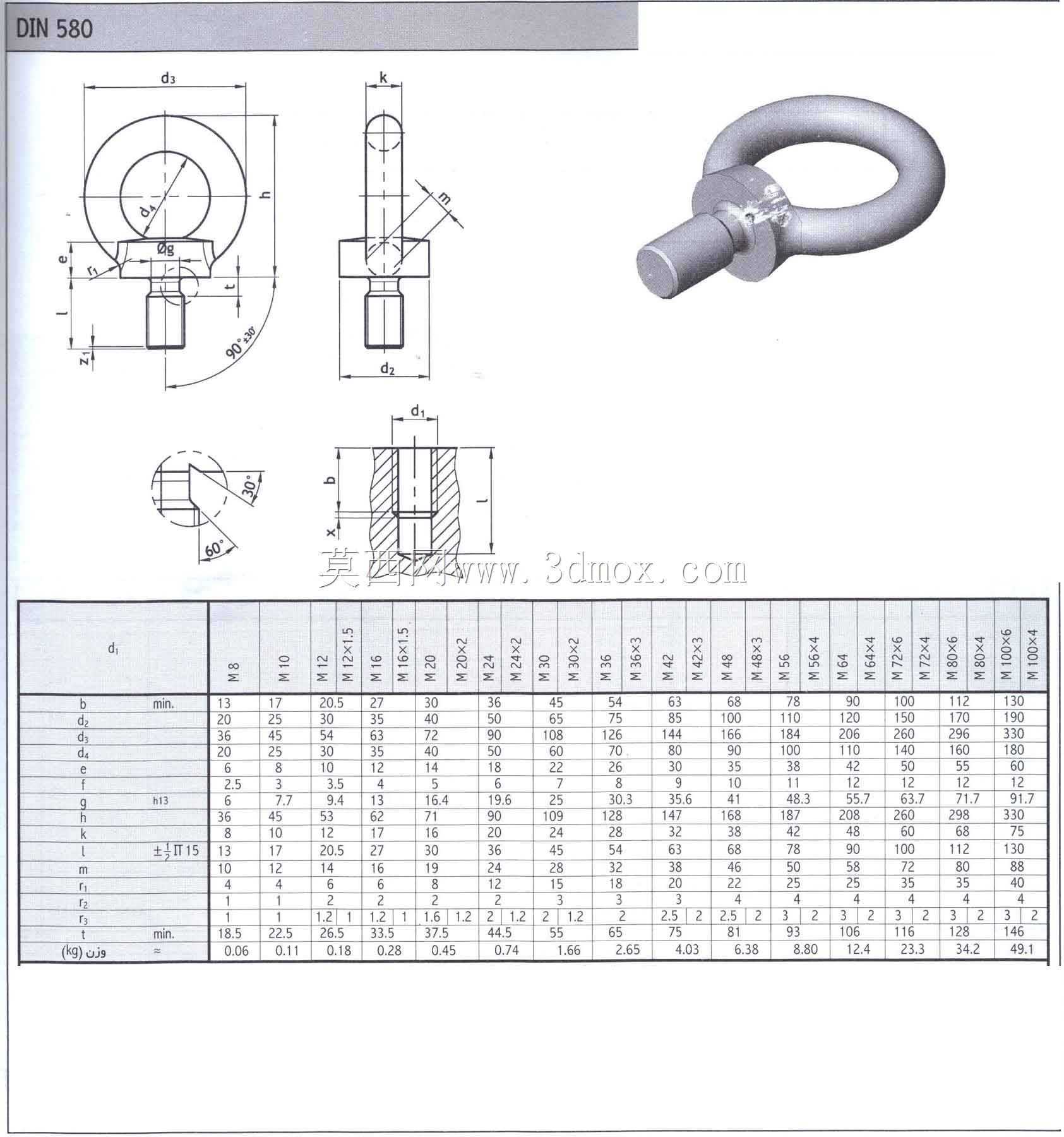

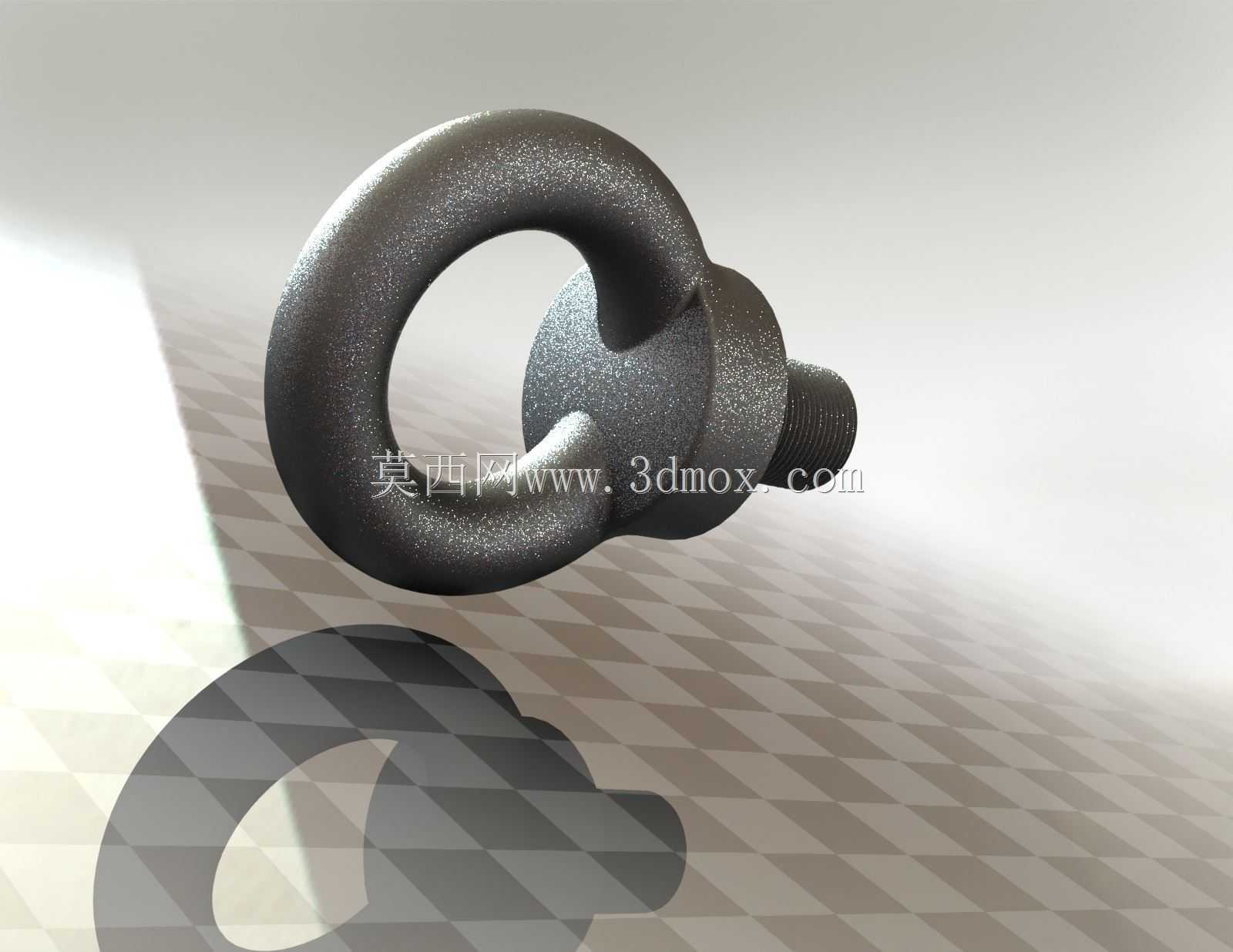

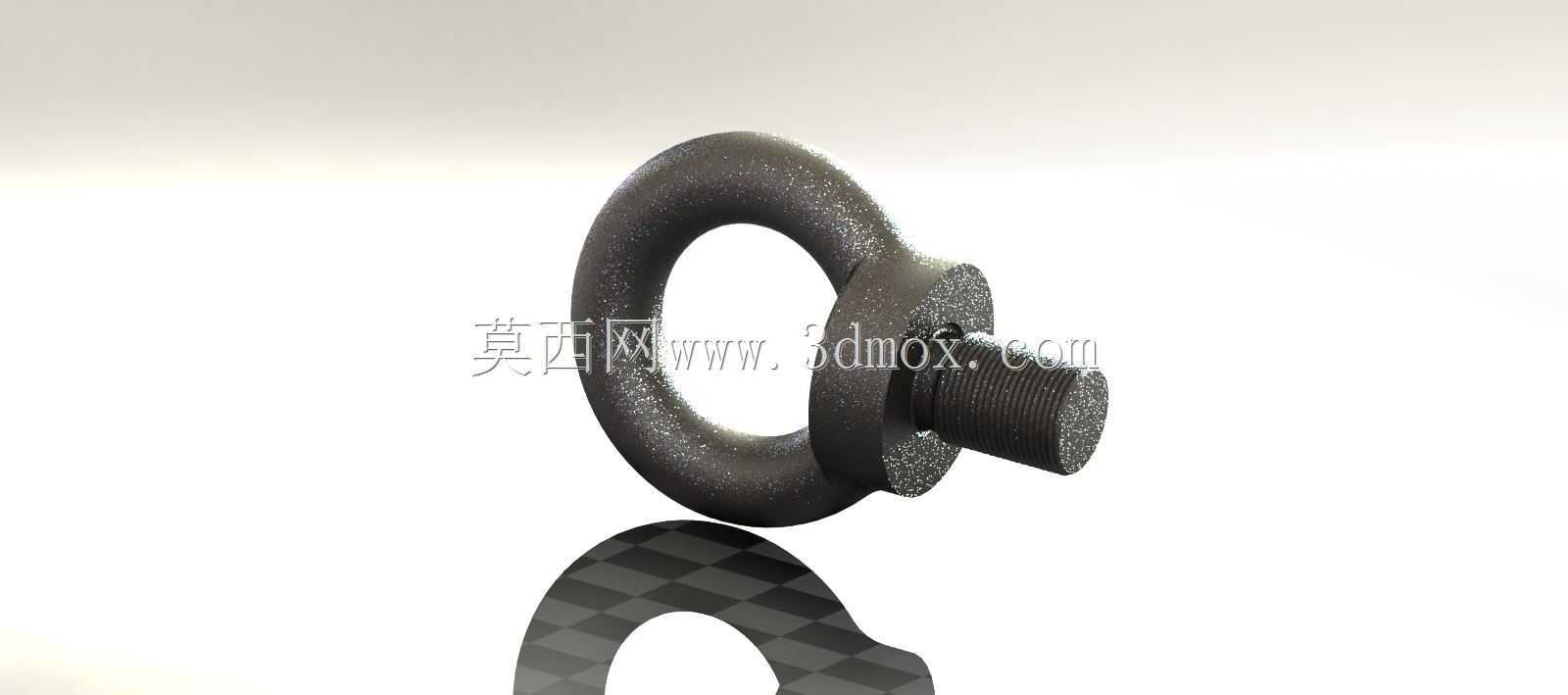

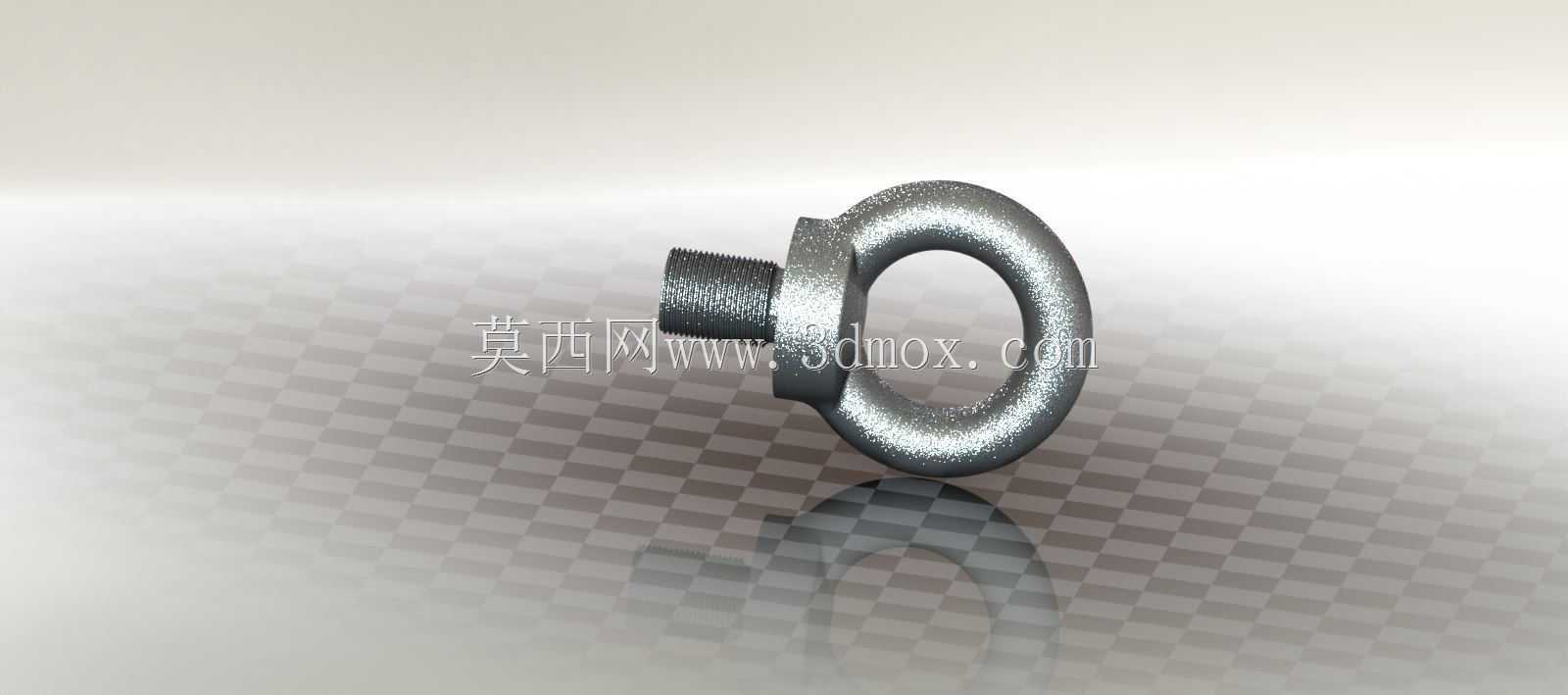

在重型机械装配、模具吊运、大型工装移位这类需要频繁起吊重载构件的作业场景里，吊环螺栓是不可替代的受力连接件，区别于普通承压紧固螺栓，这类零件从结构设计到受力校核都要围绕动态起吊的交变载荷展开，不能照搬普通紧固件的设计逻辑。这款M48规格的吊环螺栓，环体与螺杆衔接的根部做了大圆弧过渡处理，没有尖锐的应力集中棱边，这是因为起吊过程中吊索角度偏移会产生额外的侧向分力，直角衔接的结构很容易在反复载荷下出现根部裂纹，圆弧过渡能把局部应力峰值降低40%以上，适配现场非垂直起吊的常见工况。环体的内孔尺寸做了适配性设计，能兼容对应吨位的卸扣、吊装带直接穿入，不需要额外加装过渡连接件，减少吊装环节的受力节点，降低失效风险。螺杆部分采用标准公制粗牙螺纹，牙型角60度，螺纹长度匹配常规吊装基座的安装厚度，安装时螺纹旋入深度要达到螺杆公称直径的1.2倍以上，才能保证螺纹啮合面的受力均匀，避免出现螺纹滑牙脱出的风险。设计时环体的平面与螺杆轴线保持垂直，安装到位后环体内孔的受力方向与螺杆轴线重合，不会因为环体偏斜导致螺杆承受额外的弯曲力矩，很多现场吊装事故都是因为吊环安装偏斜，螺杆长期受弯断裂引发的。从外形尺寸来看，环体的外径、厚度都经过载荷校核，M48规格对应的额定起重量匹配环体的截面抗拉强度，不会出现环体被拉变形的情况，螺杆头部与环体衔接的台肩面做了平整加工，安装时能与被吊构件的安装面完全贴合，避免点接触导致的局部压溃。这类吊环螺栓在使用时要注意，不能用于长时间承载的固定吊点，只适用于过程性的吊装移位作业，安装前要检查螺纹是否有磕碰损伤，环体表面是否有裂纹，起吊前要试吊确认受力均匀，避免单侧受力过载。建模过程中，环体的曲面过渡要保证曲率连续，不能出现建模导致的局部壁厚突变，否则后续做有限元受力分析时会出现虚假的应力集中点，影响校核结果的准确性，螺纹部分可以采用简化建模方式，但要保证螺纹大径、中径、小径的尺寸与标准一致，方便后续装配时做干涉检查。
