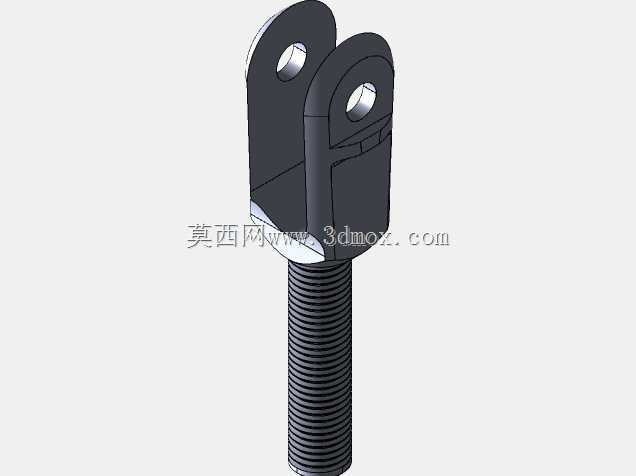

维尔朱斯卡标准A8叉端连接件结构

这类叉端连接件常出现在需要实现铰接传动的机械结构中，比如轻工设备的连杆传动机构、小型工装的可调支撑端、自动化输送线的张紧拉杆端部，核心作用是通过叉耳的铰接孔配合销轴，实现与相邻构件的转动连接，同时依靠杆部的外螺纹结构完成长度调节或者与对应拉杆、杆端的螺纹锁紧固定。从结构设计来看，叉端部分采用双平行耳片的结构，两个耳片上的同轴铰接孔需要保证足够的位置精度，避免装配后销轴出现卡滞、偏磨的问题，耳片与杆部的过渡位置做了圆弧过渡处理，能够有效降低应力集中，避免在承受交变拉载荷的时候出现根部断裂的问题。杆部的外螺纹采用标准牙型，螺纹末端的内孔设计可以适配锁紧销或者防松结构，在设备长期运行产生振动的工况下，能够避免螺纹连接出现松脱失效。实际选型应用的时候，需要注意几个安装边界尺寸：首先是两个耳片的内间距，这个尺寸决定了能够适配的铰接构件的厚度，装配时需要预留0.1到0.2毫米的间隙，保证铰接转动的灵活性，同时不能间隙过大导致横向窜动；其次是铰接孔的直径公差，通常采用H7级公差，与销轴的g6公差配合，既能保证转动顺畅，又能控制配合间隙避免冲击载荷下的磨损；还有螺纹段的有效长度，需要根据实际调节行程预留足够的啮合长度，保证螺纹连接的抗拉强度满足工况载荷要求，通常螺纹啮合长度不小于螺纹公称直径的1.2倍，才能达到足够的连接强度。设计这类零件的时候，通常会先根据额定拉载荷计算杆部的最小直径，再校核耳片的剪切强度和铰接孔的挤压强度，避免薄弱位置先出现失效。叉端的开口方向需要根据实际装配的铰接方向确定，建模时需要保证两个耳片的平面度，避免装配时销轴无法顺利穿入，螺纹部分与叉端主体的同轴度也需要控制在合理范围内，避免螺纹连接后整个连接件出现偏斜，导致传动过程中产生附加弯矩。在实际设备维护中，这类零件属于易损传动件，当铰接孔出现磨损椭圆、螺纹出现滑牙或者根部出现裂纹的时候，就需要及时更换，避免传动失效引发设备故障。
