适配Ender3V1的X托架记号笔安装支架

　　桌面级FDM3D打印机的拓展改装一直是创客群体和小批量打样场景的高频需求，不少用户希望在不改动设备原有核心结构的前提下，拓展设备的加工适用范围，这款适配Ender3V1机型X托架的记号笔安装支架，就是针对这类拓展需求开发的功能结构件。日常打样作业中，不少场景需要在工件表面做标记、绘制PCB走线轮廓、或者完成基于G代码的平面绘图作业，常规操作下需要更换作业工具、重新定位工件坐标，不仅流程繁琐，还容易因为二次装夹出现定位偏差，导致绘图或标记位置与预期不符，这款支架的核心作用，就是在保留打印机原有打印功能的基础上，让设备可以直接搭载细头永久记号笔，实现双功能切换，不需要反复拆装打印头组件，也不需要额外增加独立的运动轴结构。

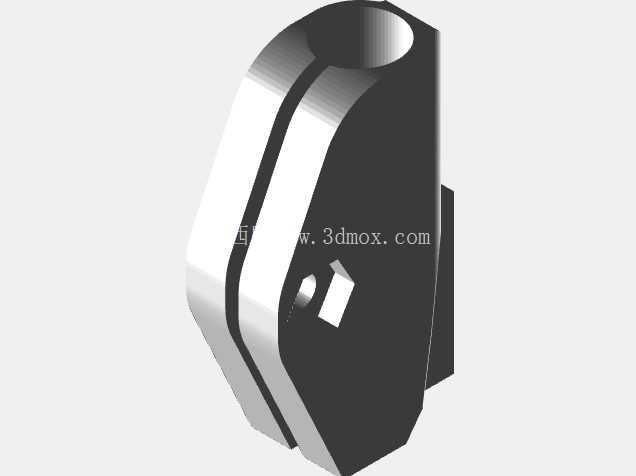

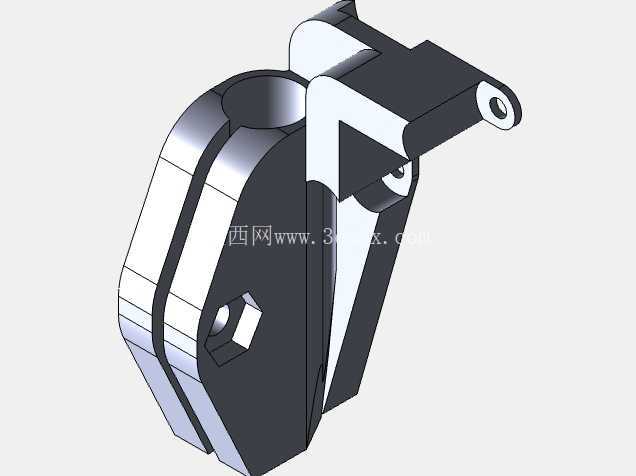

　　从结构设计逻辑来看，整个支架采用分体式多实体建模思路，拆分出两个独立的功能实体，一部分是与打印机X托架直接对接的安装基座，另一部分是用于固定记号笔的夹持夹具，两个实体在建模阶段独立完成参数设定，后续装配调整时可以单独修改某一部分的尺寸，不需要重构整个模型，能大幅降低适配不同尺寸记号笔、不同批次X托架安装公差时的改模工作量。夹持部分的设计没有采用刚性过盈配合的结构，而是预留了微小的尺寸适配余量，配合紧固件锁紧的固定方式，既可以保证记号笔安装后不会在高速移动过程中出现松动偏移，也能适配记号笔笔身直径的微小制造公差，不需要对笔身做额外打磨处理。具体尺寸边界上，夹持端的适配内径专门针对直径11.25毫米的标准细头永久记号笔设计，安装基座的接口尺寸完全匹配Ender3V1机型X托架的原有安装孔位，安装时不需要对原有托架做钻孔、切削等二次加工，直接利用原有紧固件就可以完成固定，整个支架的部件数量极少，没有额外的复杂传动或锁紧结构，装配完成后不会过多增加X轴托架的负载，不会影响原有X轴运动的动态精度，也不会和打印头的原有运动路径产生干涉。

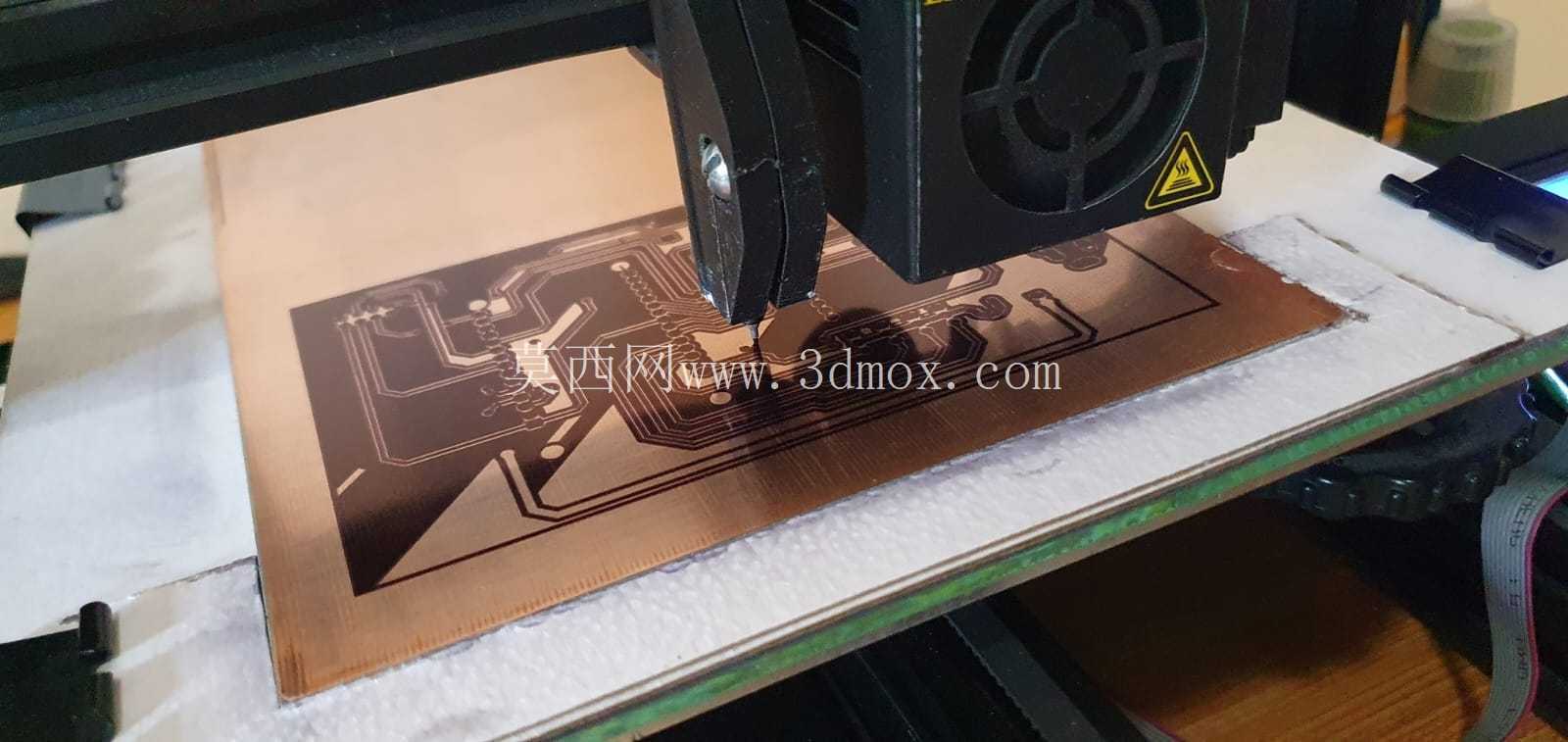

　　实际使用场景中，安装该支架后，只需要在G代码中调整对应的Z轴高度参数，就可以切换打印和绘图标记功能：做PCB迹线制作时，可以直接用记号笔在覆铜板表面绘制预设的线路轮廓，后续再通过蚀刻工艺完成电路板制作，相比传统的热转印流程，省去了转印纸对位、热压等容易出现偏差的环节；做工件批次标记时，可以在打印完成的工件表面直接刻印批次编号、定位标识，不需要后续人工补做标记；针对简单的平面矢量图绘制需求，也可以直接通过切片软件生成对应的运动路径，用记号笔完成绘图作业。

　　分体式的结构设计也给后续的改装迭代留足了空间，如果需要适配其他直径的记号笔、或者其他型号的桌面3D打印机X托架，只需要修改对应夹持段或者安装基座的尺寸参数，不需要重新设计整个支架的结构，整体的结构冗余量控制合理，没有多余的装饰性结构，所有几何特征都服务于安装固定和功能实现，打印制作时不需要额外添加支撑结构，采用常规PLA、PETG材料就可以满足使用强度要求，安装后不会超出打印机原有成型空间的边界，不会影响设备的原有打印行程。
