ESP32物联网开发板三维结构设计

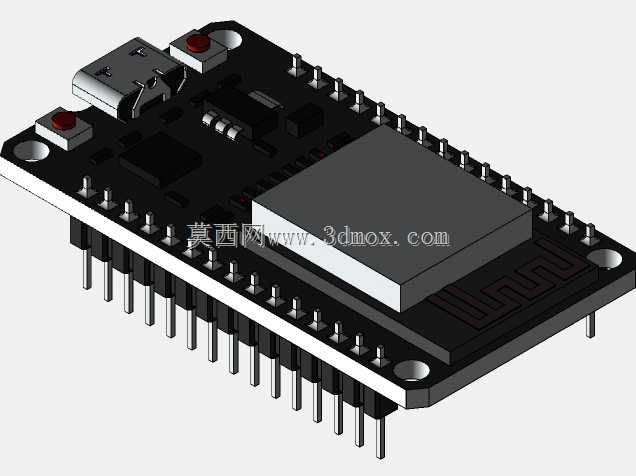

　　这块ESP32开发板的三维建模，核心是把一块常用的物联网主控硬件完整还原到结构层面，方便做整机布局、外壳设计和安装干涉检查。板子采用黑色PCB基板，整体为长条形布局，两侧排布双排排针，引脚向下伸出，这是它最关键的安装边界——排针间距遵循标准2.54mm栅格，两侧引脚对称分布，决定了它在面包板、底座或定制载板上的占位宽度与插装高度。建模时需要特别留意排针的有效插深，金属针脚从PCB底面延伸的长度直接影响下方预留空间，若装入壳体，底壳必须让出针脚高度，避免顶压造成虚接或板体翘曲。

　　板上功能分区清晰：一端布置USB接口，用于供电与程序烧录，接口旁配有两枚红色按键，分别承担复位与下载模式触发；中部偏右是金属屏蔽罩覆盖的ESP32核心模组，屏蔽罩下方集成主控芯片与射频电路，板载PCB天线沿板边铺设，这一区域在结构设计中要避免金属外壳遮挡，否则会显著削弱Wi-Fi与蓝牙信号。模组周边排布贴片阻容、晶振与电源管理元件，元件高度层次分明，USB接口与屏蔽罩属于板上最高的两类器件，外壳内腔高度必须按这两者的最大值取余量。

　　从实际用途看，这类开发板广泛用于物联网节点、智能传感终端、小型控制设备的原型验证与小批量产品。结构工程师拿到这块模型，主要解决三件事：一是确定板体固定孔位，板角预留的安装孔可配合铜柱或螺丝固定在壳体内；二是核对接口对位，USB开口、按键触达位置要与外壳开孔严格对齐；三是评估散热与堆叠，屏蔽罩顶部与壳壁之间应保留适当间隙，多板叠装时还要防止排针与相邻元件碰撞。

　　建模思路上，先以PCB轮廓为基准拉板厚，再按器件位号逐个搭建接口、按键、排针与屏蔽罩，贴片元件按实际封装尺寸简化表达，既保证外观识别度，又控制装配体量。排针采用阵列方式生成，确保每根针脚位置与间距准确；屏蔽罩做出圆角与台阶，还原真实冲压件形态；红色按键帽单独配色，便于在装配体中快速识别操作位。整体外形紧凑，长宽比例适配通用开发板外壳，安装边界集中在两侧排针外沿与四角孔位，选型时只需核对板长、排针总宽及上方器件高度，即可判断能否纳入现有腔体。这种精细化的结构还原，能让嵌入式硬件在开模或裁切外壳前提前发现干涉，减少反复打样。
