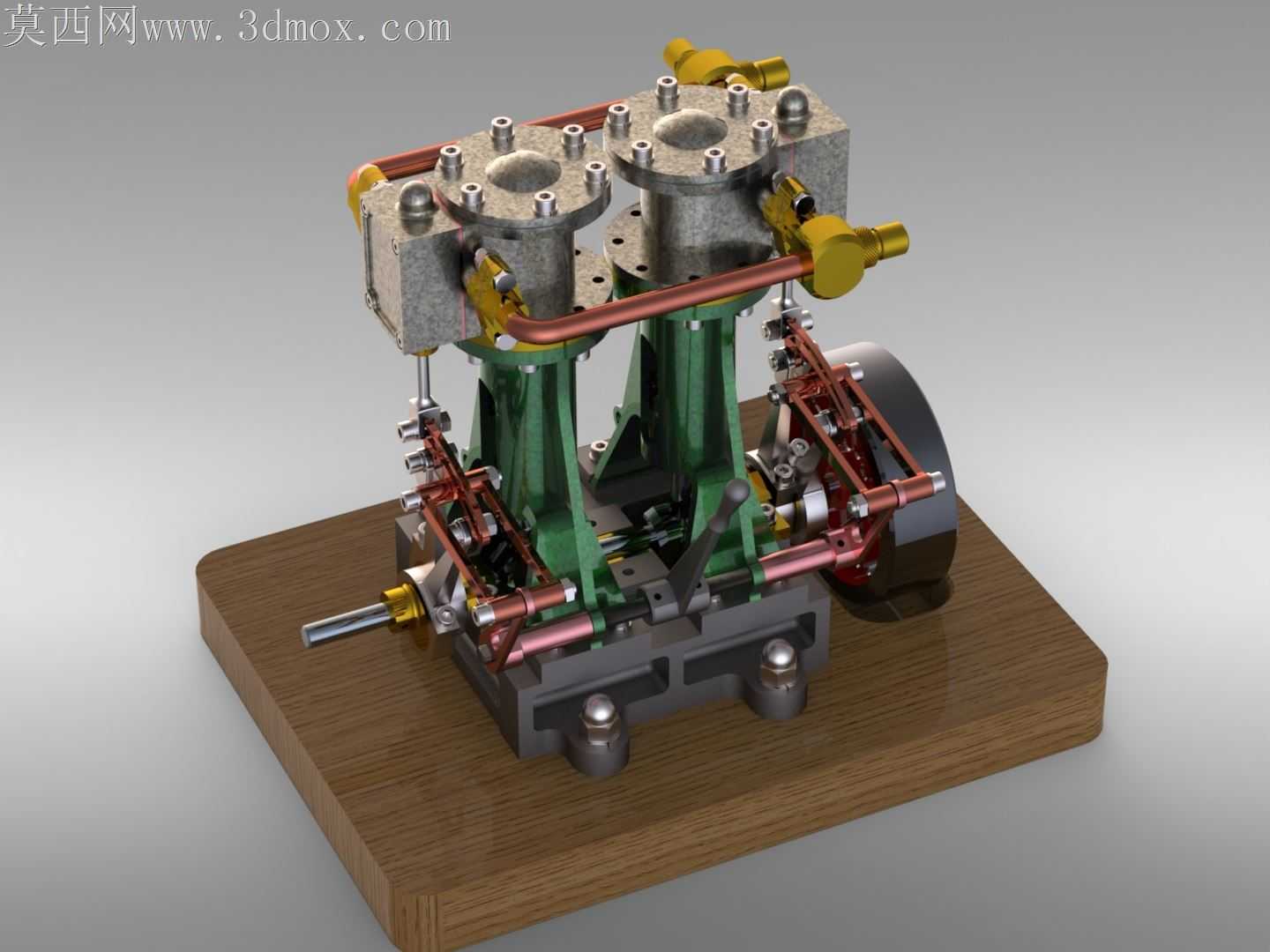

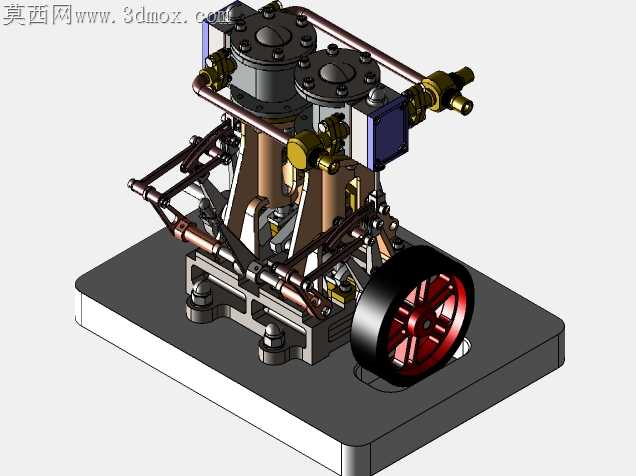

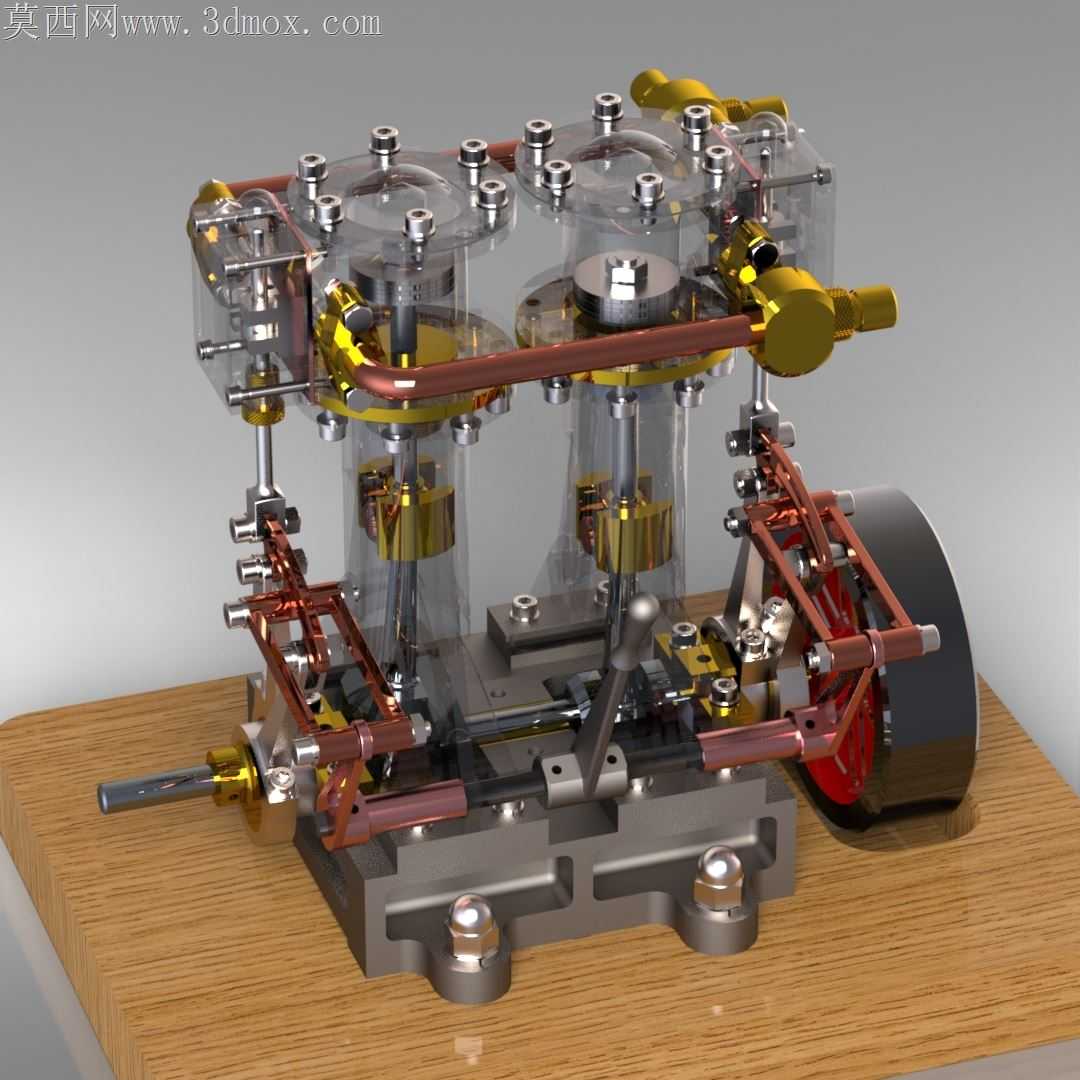

立式双缸往复式蒸汽动力装置结构设计

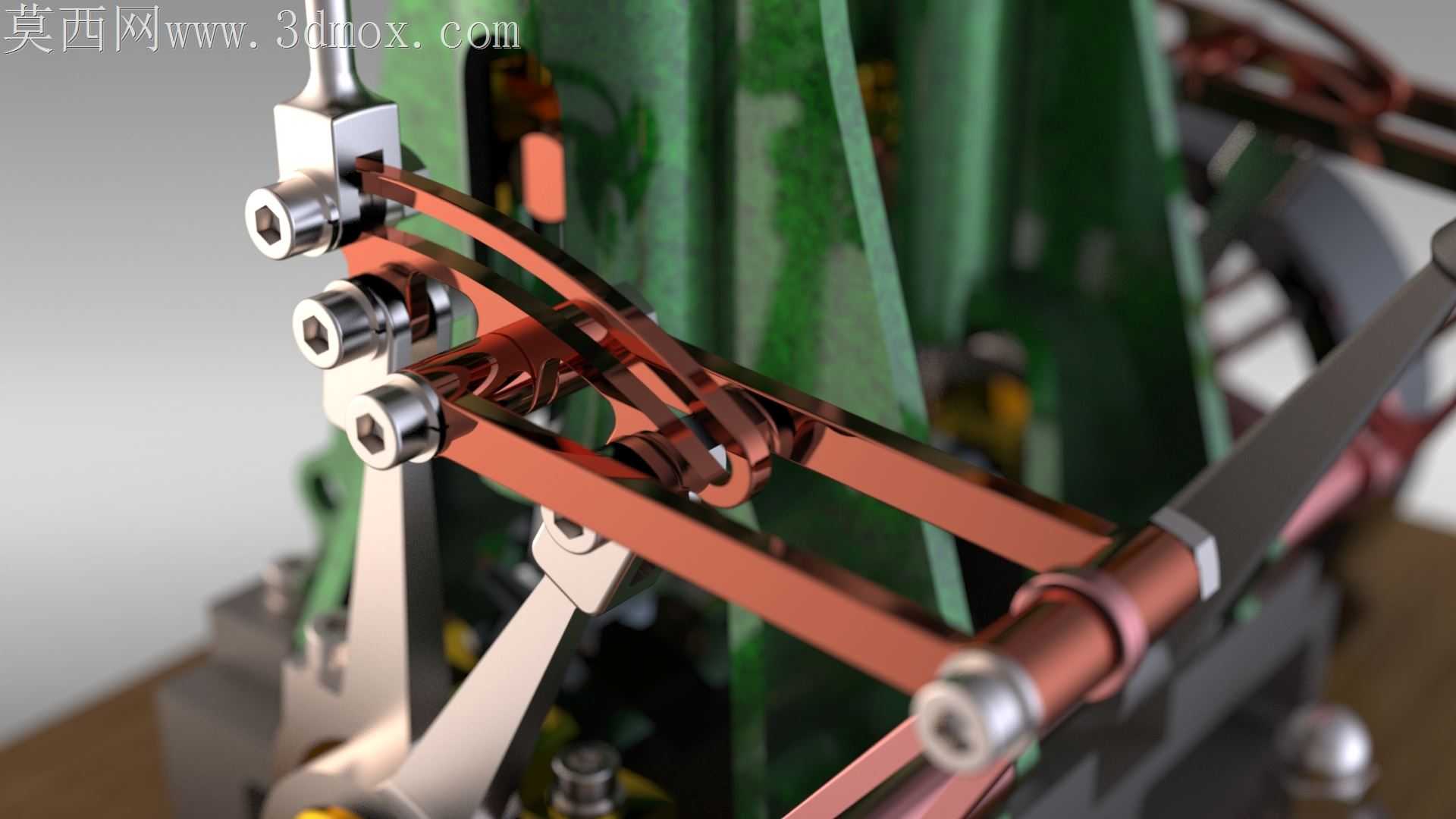

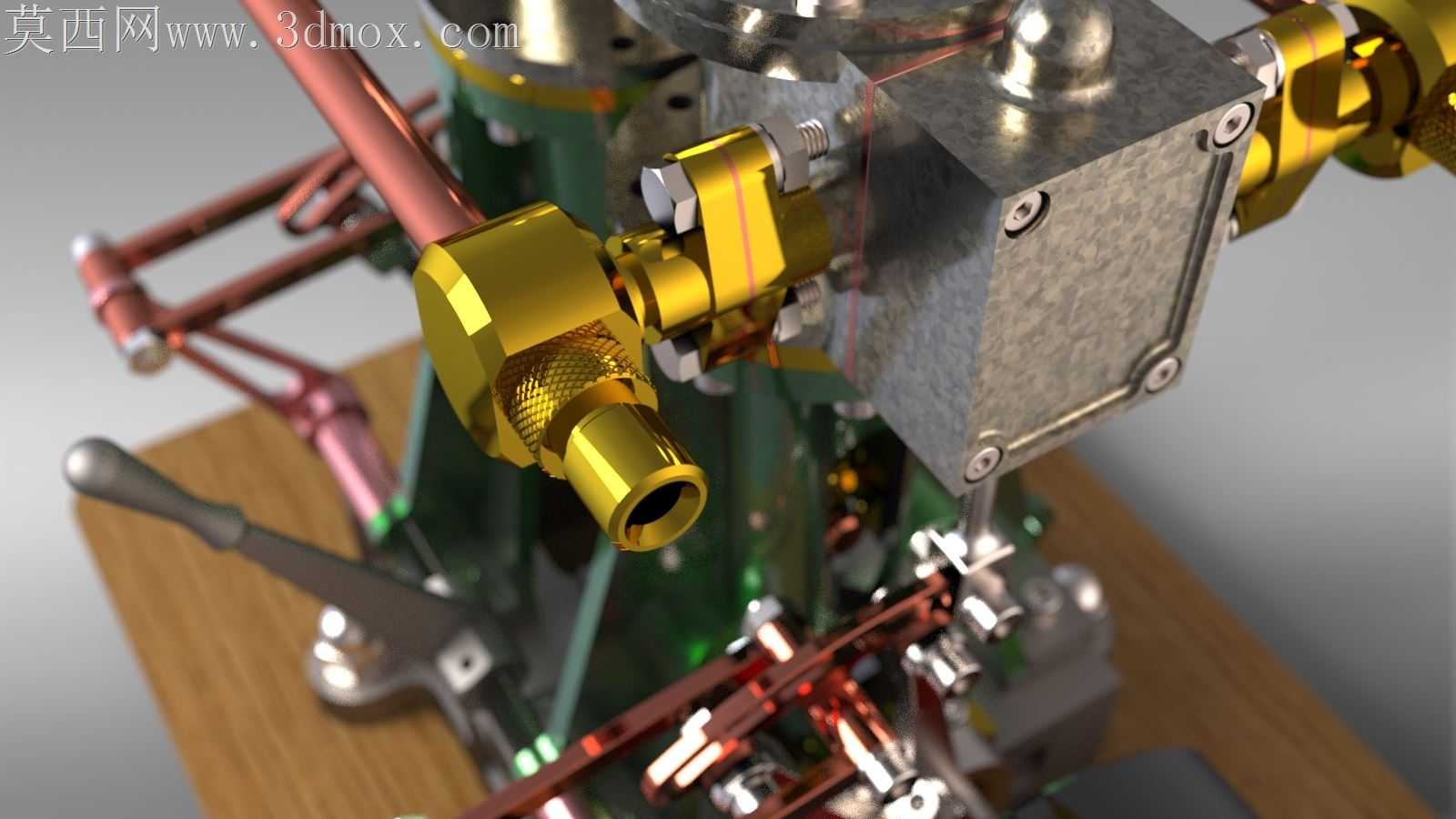

小型立式双缸蒸汽机的装配环节最容易被忽略的，是缸体与底座安装面的平面度公差对气密性的影响——不少复刻类模型在装配后出现蒸汽泄漏，根源就在于两个立式缸体的下端面与底座承托面的平行度偏差超过0.02mm，压紧缸盖螺栓时会让缸筒内壁产生微变形，活塞环往复运动时的密封面贴合度直接下降，空转时的漏气损耗会吃掉近三成的输出扭矩。这套结构在设计时特意把两个缸体的安装定位销做了偏心0.1mm的可调余量，装配时不用强行靠螺栓硬拉缸体对位，能顺着定位销的微调量让缸筒自然找正活塞杆的运动轴线，避免活塞杆长期偏磨填料函造成密封失效。缸体外部的铜质输气管路没有采用硬管整弯的方案，而是在靠近缸体进气口的位置加了一小段柔性连接段，别小看这几毫米的缓冲结构，蒸汽通入时管路会产生热胀冷缩的微量位移，硬管连接的应力会直接扯裂缸体上的进气口螺纹，尤其是这类小尺寸机型，缸壁厚度本身就薄，螺纹孔的有效啮合圈数不多，热应力反复拉扯下很容易出现暗裂漏汽。配气机构的偏心轮与传动齿轮的配合间隙留了0.03mm的旷量，不是加工精度不够，是蒸汽机启动时的瞬时冲击力比匀速运转时大两倍多，完全零间隙的配合在冷机启动瞬间容易打齿，留这点旷量刚好能卸掉启动冲击，又不会在运转时产生多余的异响。底座上的四个可调支撑脚不是单纯的装饰件，调平后能让曲轴的转动轴线保持水平，避免飞轮单侧受力造成的曲轴弯曲，不少同类模型运转一段时间后出现曲轴卡顿，大多是底座放置不平让曲轴长期受径向力导致的。缸盖部分的螺栓压紧顺序也藏着细节，不是按圆周顺序挨个拧紧，而是对角分三次逐步加力，第一次拧到额定力矩的三成，第二次到七成，最后再全部拧到额定力矩，能让缸盖垫片的受力均匀，不会出现局部压不实或者压溃垫片的情况。飞轮的配重做了偏心校准，静平衡时的剩余不平衡量控制在0.5g·cm以内，高转速运转时不会产生整机抖动，连带着输气管路的振动也会小很多，减少管路接头松动的概率。
