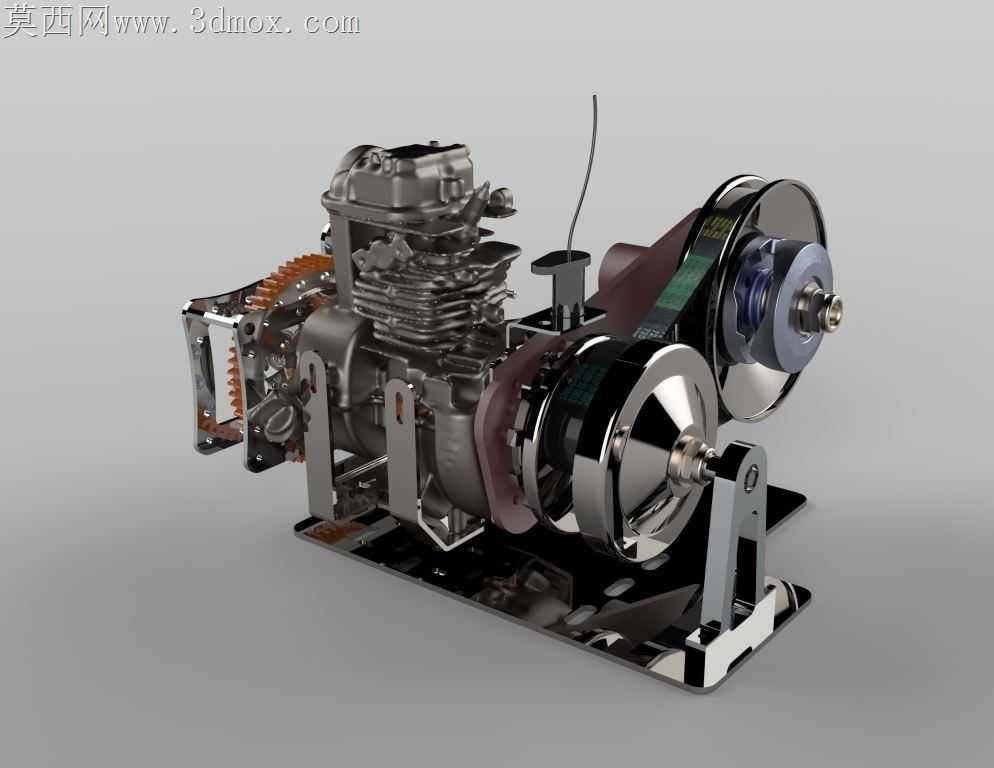

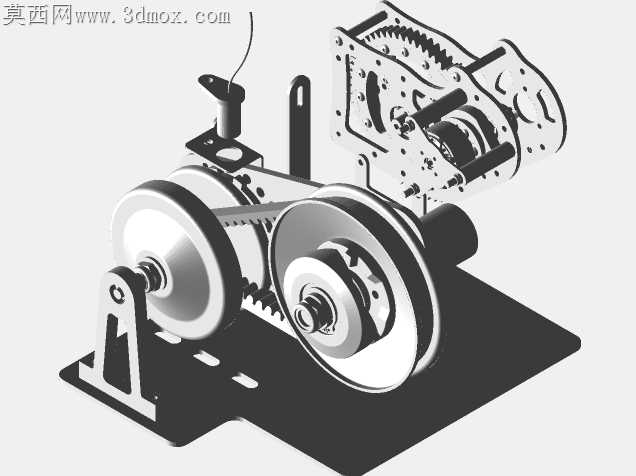

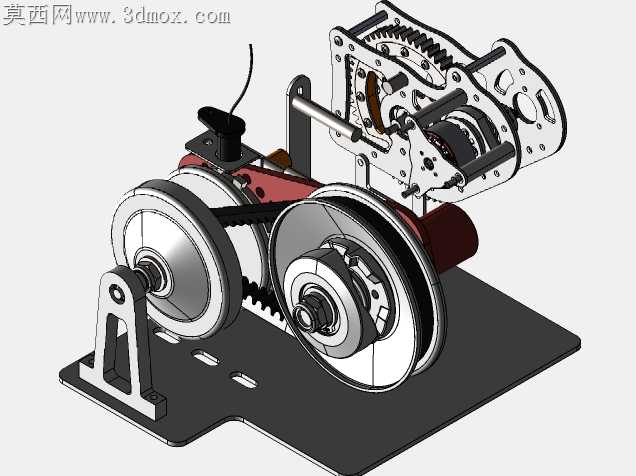

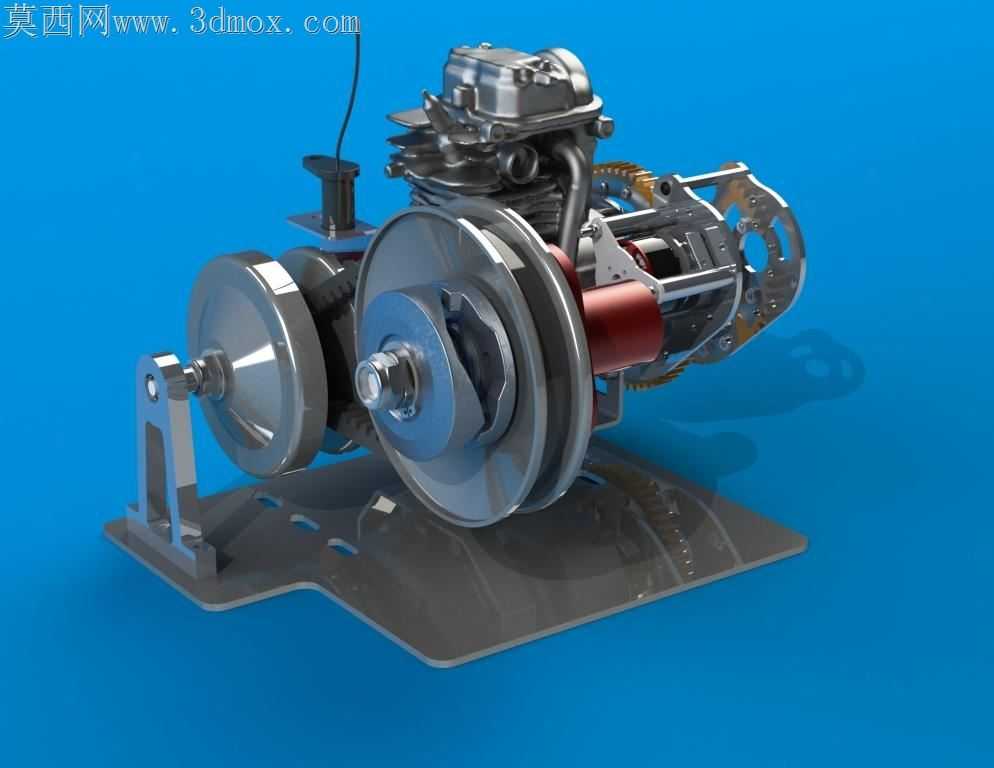

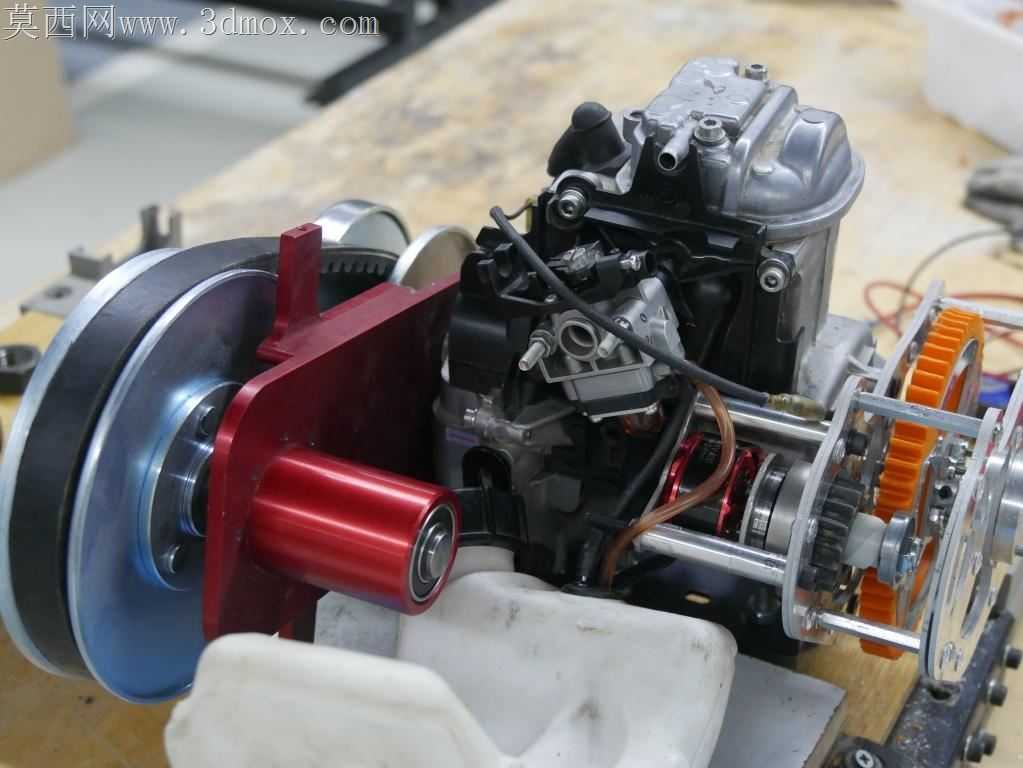

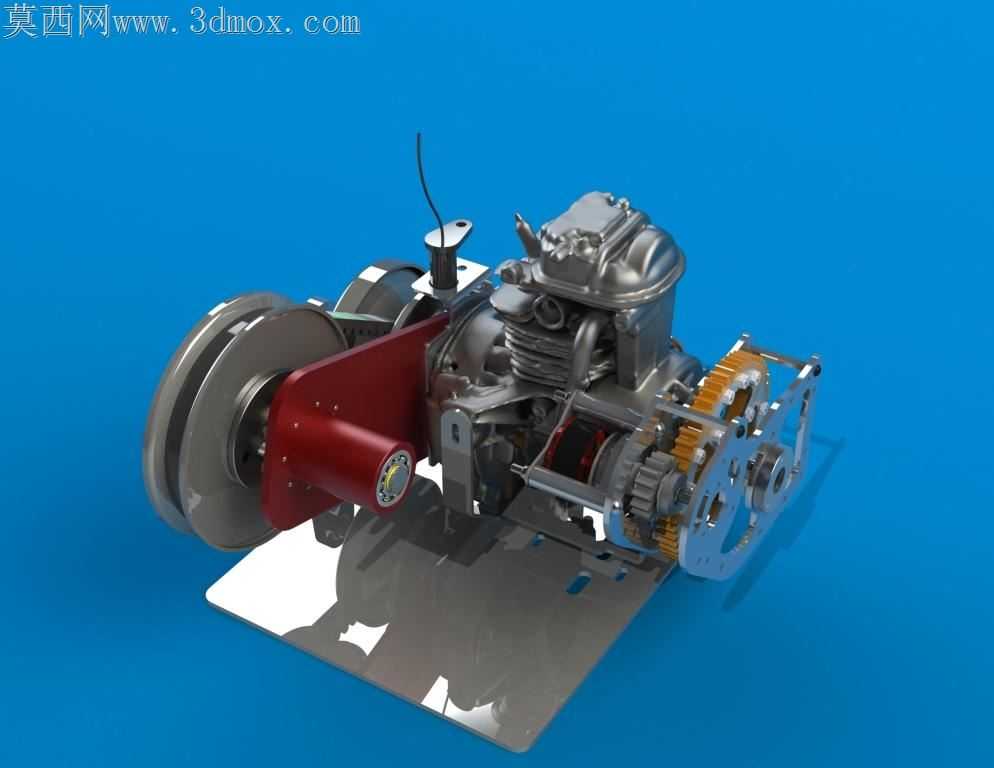

35cc排量电起动发动机配无级变速传动装置

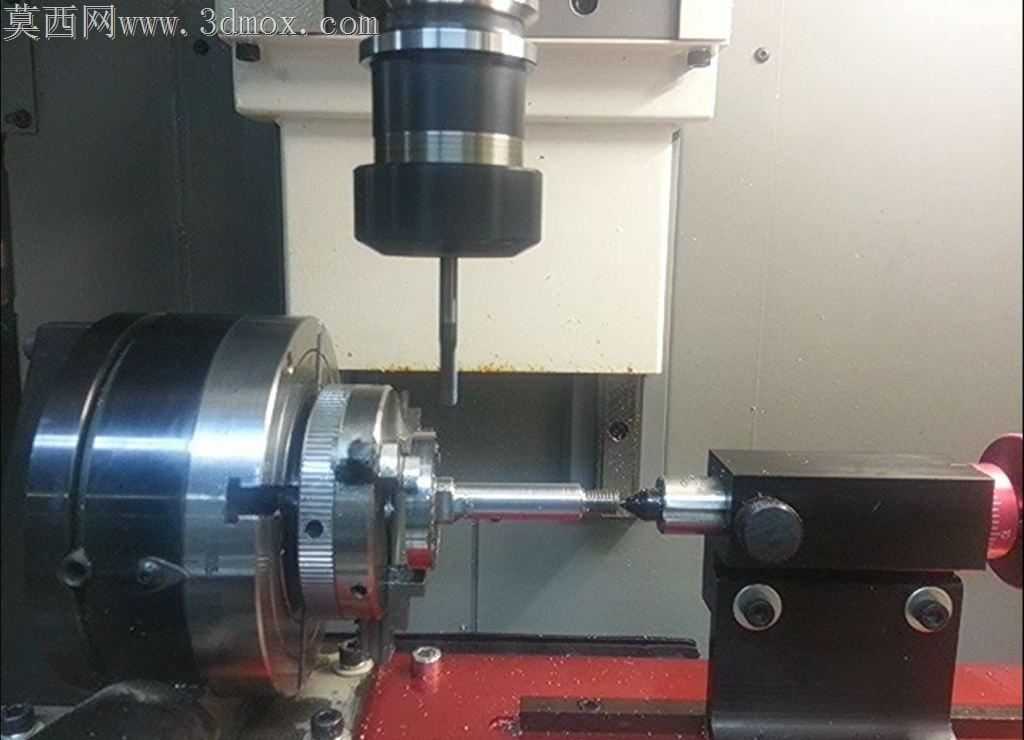

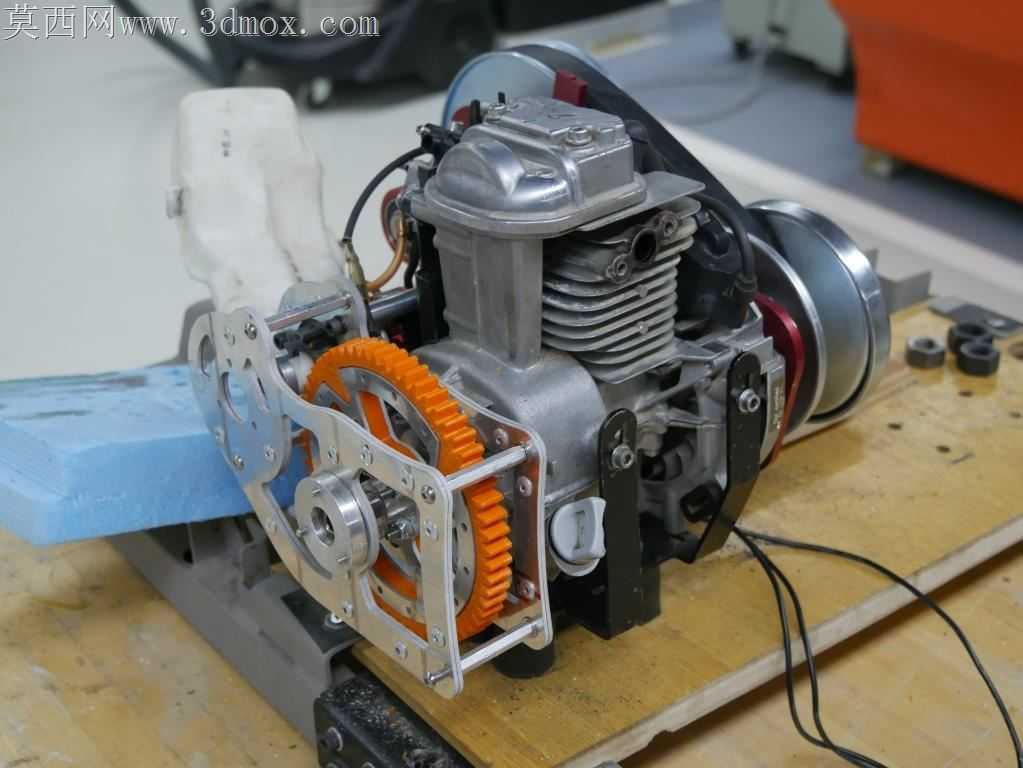

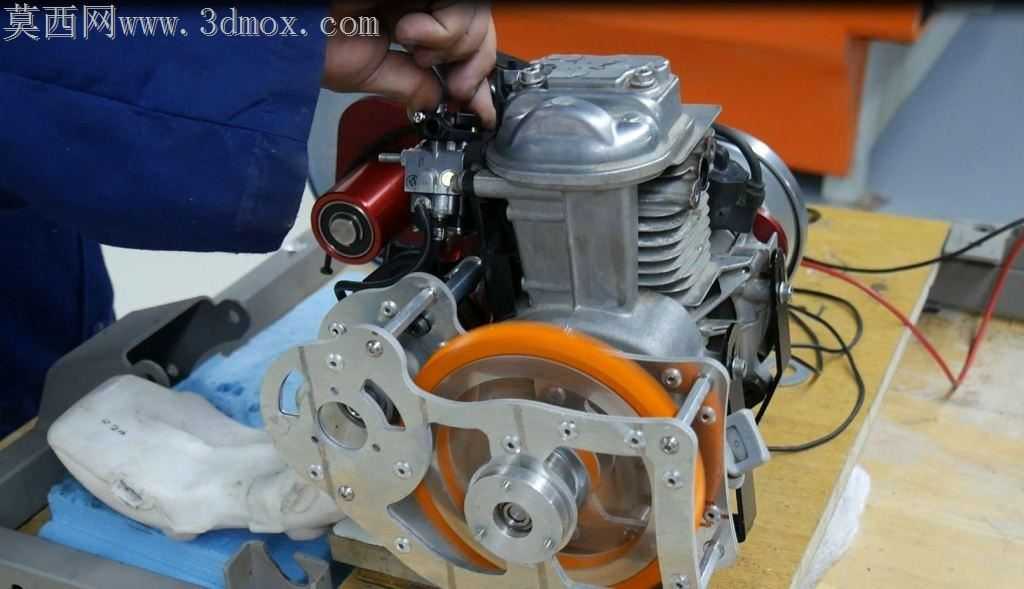

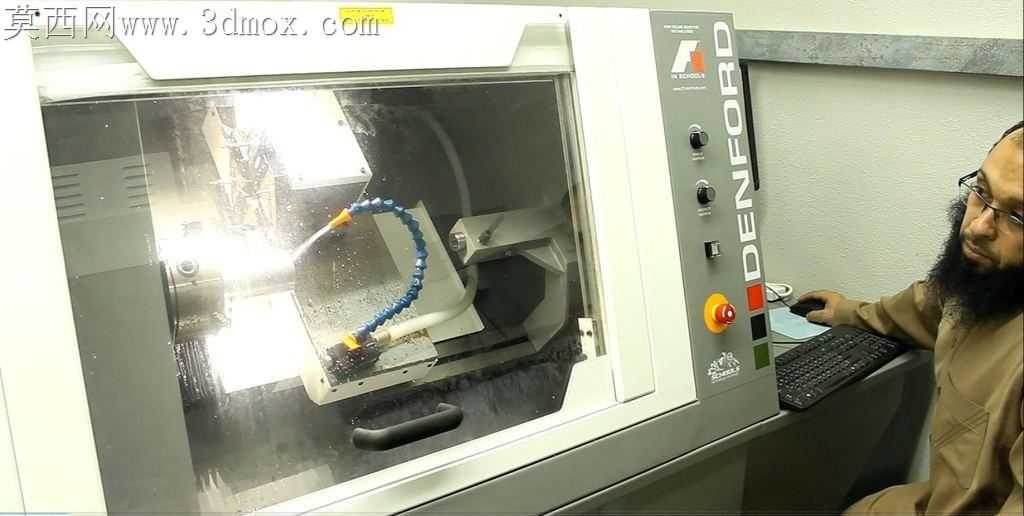

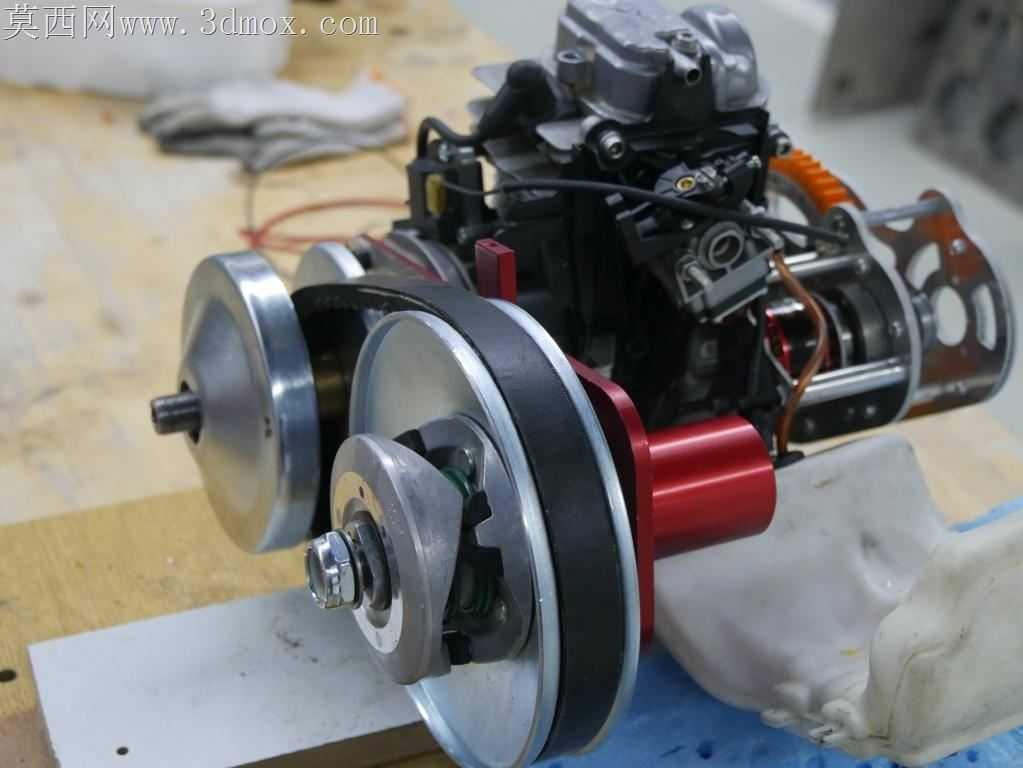

小排量单缸动力匹配无级变速的改装场景里，最容易被忽略的是支架共振带来的传动带偏磨隐患，这套动力总成的设计从一开始就把加工落地的公差适配放在了优先级最高的位置。缸体散热鳍片的边缘没有做尖锐直角处理，留了0.3mm的圆角过渡，既避免数控铣削加工时的崩边问题，也能减少长期震动带来的鳍片应力开裂，毕竟单缸机的高频震动对薄壁结构的疲劳损伤远大于大排量多缸机型。无刷电机改造的起动机构和CVT主动轮的同轴度公差被控制在0.02mm以内，起动齿轮和打印制作的橘子齿啮合侧隙留了0.1mm的补偿量，不会因为冷热胀缩出现卡滞打齿的问题，测试传动装置比率的时候，轴类零件的两侧平面直接用车床配合四轴铣床加工，不用二次装夹找正，能把两端平面的平行度误差压到0.01mm以内，避免带轮转动时的端面跳动扯坏传动带。不锈钢和钣金件的轮廓全部按水射流切割的工艺特性做了路径优化，没有小于板材厚度的窄缝结构，切割时不用额外做工艺支撑，切完的零件边缘毛刺量控制在0.05mm以内，省去了大量后期人工打磨的工时。CVT从动轮的夹紧弹簧预紧力做了三档可调的结构预留，不用拆解整个传动箱就能通过外侧的调节螺母改变变速特性，适配不同负载下的动力输出需求，起动电机的固定支架做了弯折加强筋，厚度1.5mm的冷轧钢板弯折后刚度能和3mm厚的平板支架持平，还能减轻整体重量。油底壳的安装面特意做了0.1mm的刮研余量预留，装配时不用额外加太厚的密封垫就能保证平面密封效果，避免长期震动后密封垫压缩不均出现渗油问题，高压包的走线位置避开了传动带的运转路径，固定卡扣的位置离运动部件留了5mm以上的安全间隙，不会因为长期震动出现线路脱落卷入传动机构的故障。整个总成的安装底座做了长条型的调节孔位，安装时可以前后微调动力单元的位置，张紧传动带的时候不用额外加装张紧轮，减少了易损件数量，适配不同尺寸的车架安装空间。
