机械加工用手动肘节夹紧工装结构

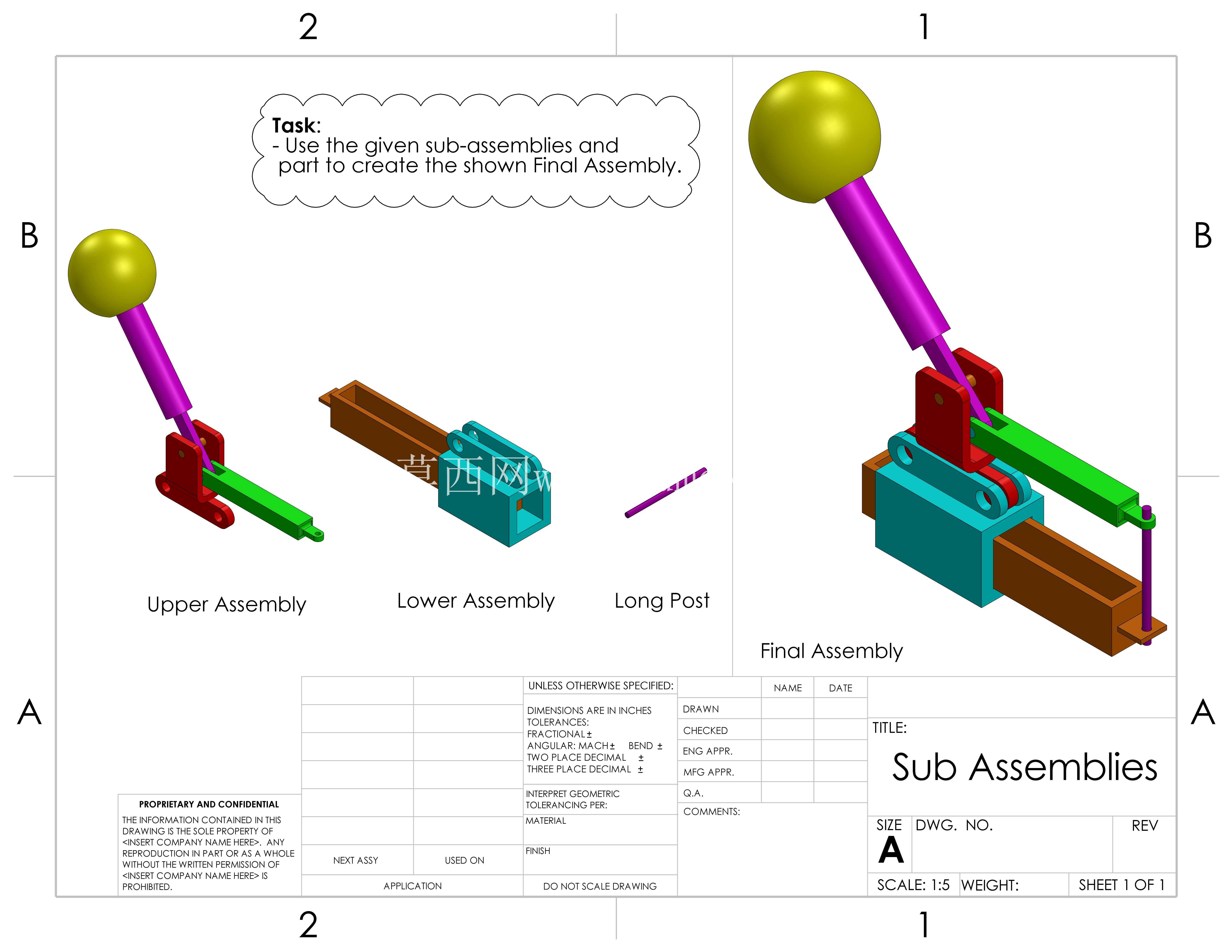

　　在普通铣床、平面磨床、小型钻床的单件小批量加工场景里，这类手动肘节夹紧结构是一线操作岗最常用的快换工装之一，相比螺栓压板的装夹方式，它的操作行程短、夹紧力释放与施加的动作连贯，不需要反复拧动螺母调整压点位置，能把单工件装夹的辅助时间压缩到原来的三分之一，尤其适合小型有色金属零件、薄壁冲压件的平面磨削、钻孔、轻铣工序的工件固定。从结构拆分来看，整套夹紧单元分为上装配体、下装配体、长压杆三个独立子模块，下装配体是整个工装的安装基准，底部做了平直的安装贴合面，预留了两个沉头安装孔，可以直接通过内六角螺栓固定在机床工作台的梯形槽上，或者适配专用的工装基板做快速换型，安装时不需要额外做找平修配，基准面的平面度控制在0.02mm以内，能保证装夹后的定位精度不会因为底座安装偏差出现偏移。

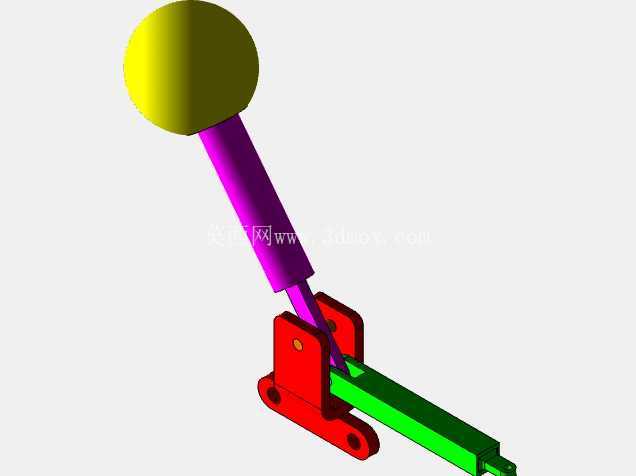

　　上装配体是核心的力传导与夹紧执行部分，采用了肘节机构的过死点锁止原理，当操作杆扳动到锁止位置时，整套连杆机构会越过力学死点，此时即使加工过程中存在切削振动，夹紧状态也不会自行松脱，不需要额外增加防松结构；压头部分做了可伸缩的长杆设计，压头端面做了防滑的滚花处理，接触工件的端面有1.5mm的倒角，避免压合时在工件表面留下硬压痕，针对不同厚度的被加工工件，可以通过调整长压杆的伸出长度来适配装夹高度，调整范围在0-40mm之间，不需要更换压头就能覆盖常规小型零件的装夹厚度需求。

　　操作端的球形手柄做了增大直径的设计，握持时的受力面积更大，操作人员扳动时不需要施加过大的握力，单手握持就能完成夹紧与松开的全套动作，手柄表面做了哑光处理，沾附切削液后也不会出现打滑的情况。整套结构的运动副之间都预留了合理的配合间隙，铰点位置的销轴做了淬火处理，表面硬度达到HRC45-50，长期反复扳动也不会出现铰点磨损松旷的问题，日常维护只需要定期在铰点位置涂抹少量润滑脂，就能保证机构动作的顺畅性，不会出现卡滞、扳动费力的情况。从安装边界来看，整套工装锁止状态下的总高度不超过180mm，横向占用的安装空间不超过120mm，在小型机床的工作台上可以同时布置多套该夹紧单元，配合不同的定位挡块实现多工件的同时装夹，提升批量加工的效率。在实际使用场景中，这类肘节夹除了用于机加工工序的工件固定，还可以适配在焊接工装、装配工装的定位工位上，针对需要频繁拆装工件的工位，它的快动特性相比螺旋夹紧、偏心夹紧结构的可靠性更高，不会因为操作人员的施力大小差异出现夹紧力不足或者过压夹伤工件的问题，当机构处于锁止状态时，夹紧力可以稳定保持在1500N左右，足以抵抗常规轻切削、磨削加工的切削力，不会出现工件移位导致的加工尺寸超差问题。

　　设计这套结构的时候，特意将所有的易损件都做了标准化拆分，销轴、压杆、底座都是可以单独替换的标准结构件，不需要因为单个零件的磨损就更换整套工装，能降低生产现场的工装维护成本；同时各个子装配体可以独立预装，现场安装时只需要将三个模块按照装配关系组合，穿好固定销轴就能投入使用，不需要做复杂的配磨、调整工序，对工装维护人员的技能要求更低。在结构细节处理上，所有的棱边都做了R1的倒角处理，避免操作人员在装夹工件、扳动手柄的时候被锐边划伤，压杆的滑动部位做了镀硬铬处理，表面粗糙度达到Ra0.8，长期滑动调整也不会出现锈蚀、卡滞的问题，即使在有切削液飞溅的潮湿加工环境里，也能保证调整动作的顺畅。
