适配沃尔沃V70的48.3mm多角度进气弯头

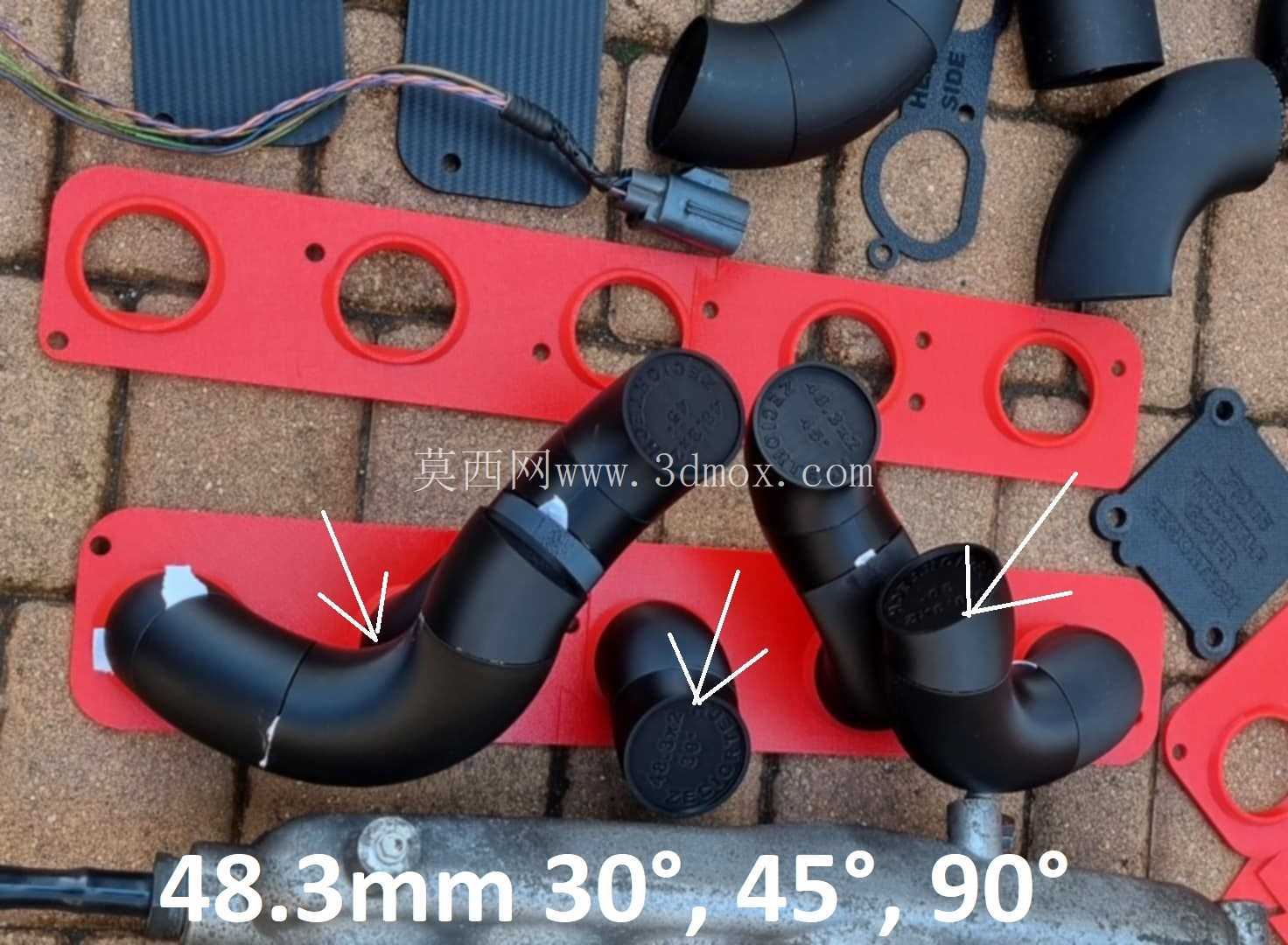

在民用车辆进气系统改装与维修替换的实操场景中，进气段管路的适配精度直接影响进气效率、密封性能与机舱布局合理性，这款48.3mm规格的多角度弯头，正是针对b5234T3法兰适配场景开发的管路组件，覆盖30°、45°、90°三个常用转向角度，可满足机舱内不同走向的进气路径搭建需求。

从实际装车的功能逻辑来看，这类弯头承担着进气气流导向、连接空滤端与节气门端管路的核心作用，不同于常规通用型管路配件，该弯头的内径尺寸严格匹配48.3mm通径需求，与对应规格法兰的对接面做了贴合度优化，考虑到不同加工批次、3D打印成型的公差累积问题，设计阶段特意在对接边缘预留了单侧0.13mm的配合余量，实际装配时可根据自身成型设备的精度、校准状态做微量修配，常规情况下仅需辅助密封垫即可实现紧密贴合，无需额外打胶或做过多的打磨调整，能大幅降低现场装配的适配工作量。

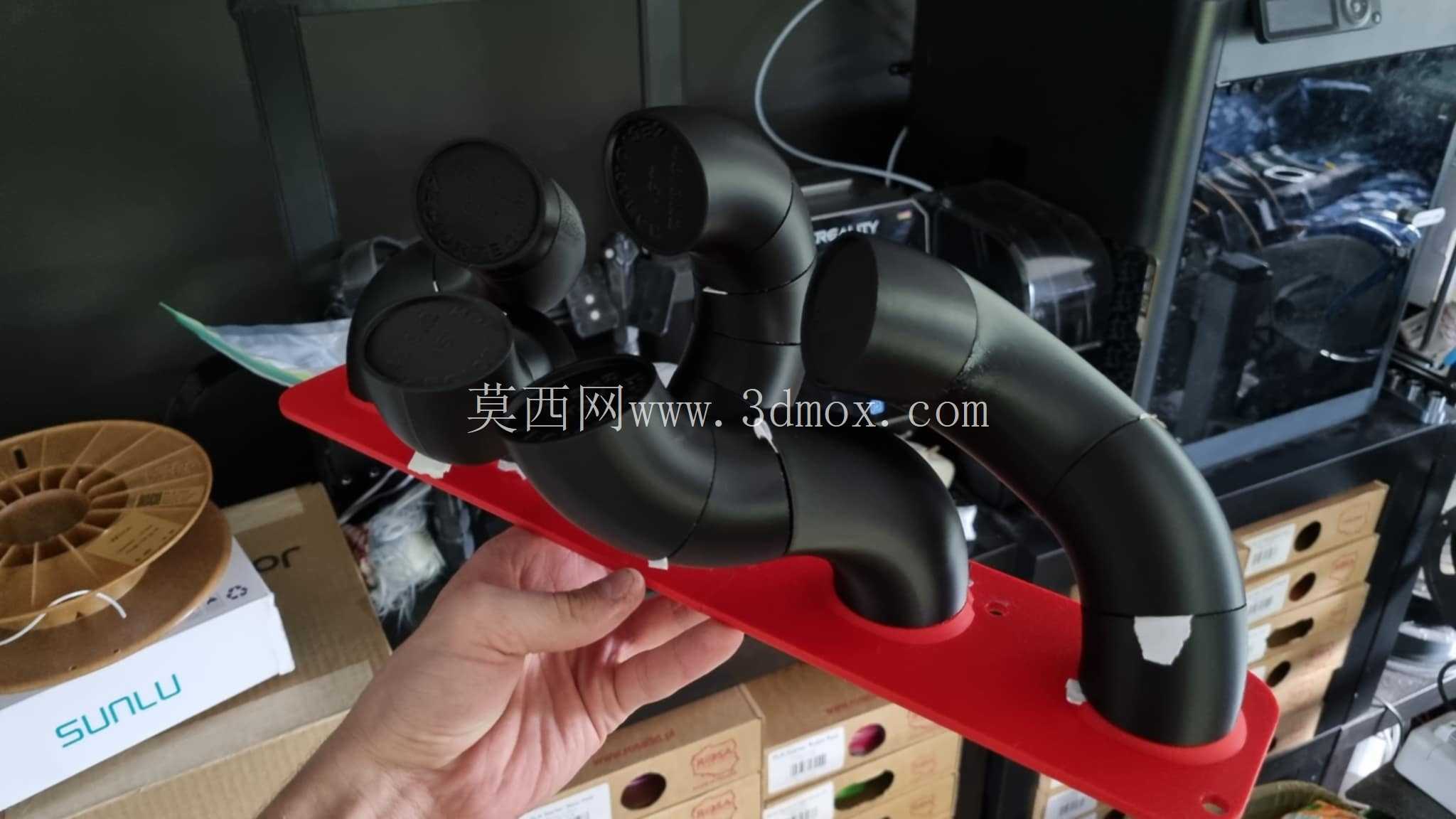

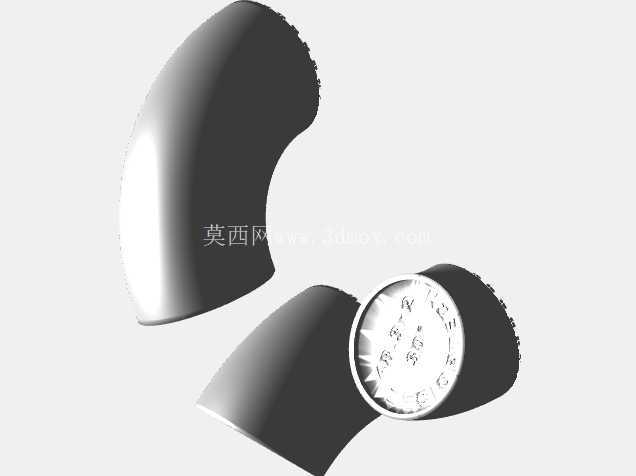

设计思路上完全围绕进气拼图式的模块化搭建逻辑展开，没有采用一体化成型的整段管路方案，而是拆分出三个固定角度的弯头单元，使用者可根据自身机舱的空间布局、周边部件的干涉情况灵活组合拼接，不管是规避机舱内的线束、传感器支架，还是调整进气谐振腔的安装位置，都能通过不同角度弯头的搭配找到合理的走管路径。弯头的弯折段做了顺滑的弧面过渡，没有出现直角转折或内壁突变的结构，能最大程度降低进气过程中的气流阻力，避免因管路结构问题产生的进气紊流，影响发动机的进气充填效率。

从安装边界的尺寸约束来看，弯头的通径为48.3mm，壁厚控制在3mm，既保证了管路自身的结构强度，不会因为进气负压出现吸瘪变形的问题，也不会因为壁厚过大占用过多的机舱安装空间。每个弯头的两端接口都做了等径设计，可直接与同规格的硅胶管路、硬塑管路对接，接口处的外壁粗糙度控制在合理范围，配合卡箍紧固时能提供足够的摩擦力，避免车辆行驶过程中出现管路脱落、漏气的问题。

实际应用中，这类弯头不仅适用于沃尔沃V70车型的进气系统改装、故障件替换，也可通用于所有采用b5234T3法兰规格的进气系统搭建场景，不管是维修厂做原厂件的替代维修，还是改装玩家做自定义进气路径的搭建，都能通过这组弯头快速完成管路布局，不需要单独开模制作特殊角度的管路配件。在做装配校验时，可先通过纸质样板做贴合度验证，确认配合间隙符合要求后再做正式安装，能有效避免反复拆装带来的密封件损耗、接口变形问题。弯头的材质适配常见的3D打印工程材料，不管是采用耐温的ABS、ASA材质打印，还是采用更高强度的尼龙材质成型，都能满足进气舱内的温度、振动使用要求，长期使用不会出现材质老化开裂的问题。
