样条线构建3D打印保时捷车标实体设计

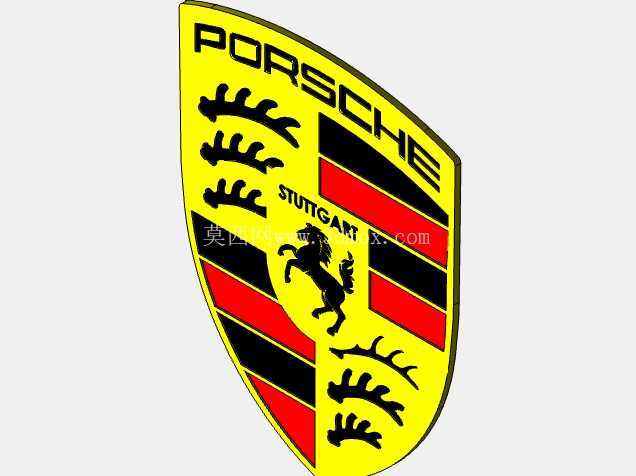

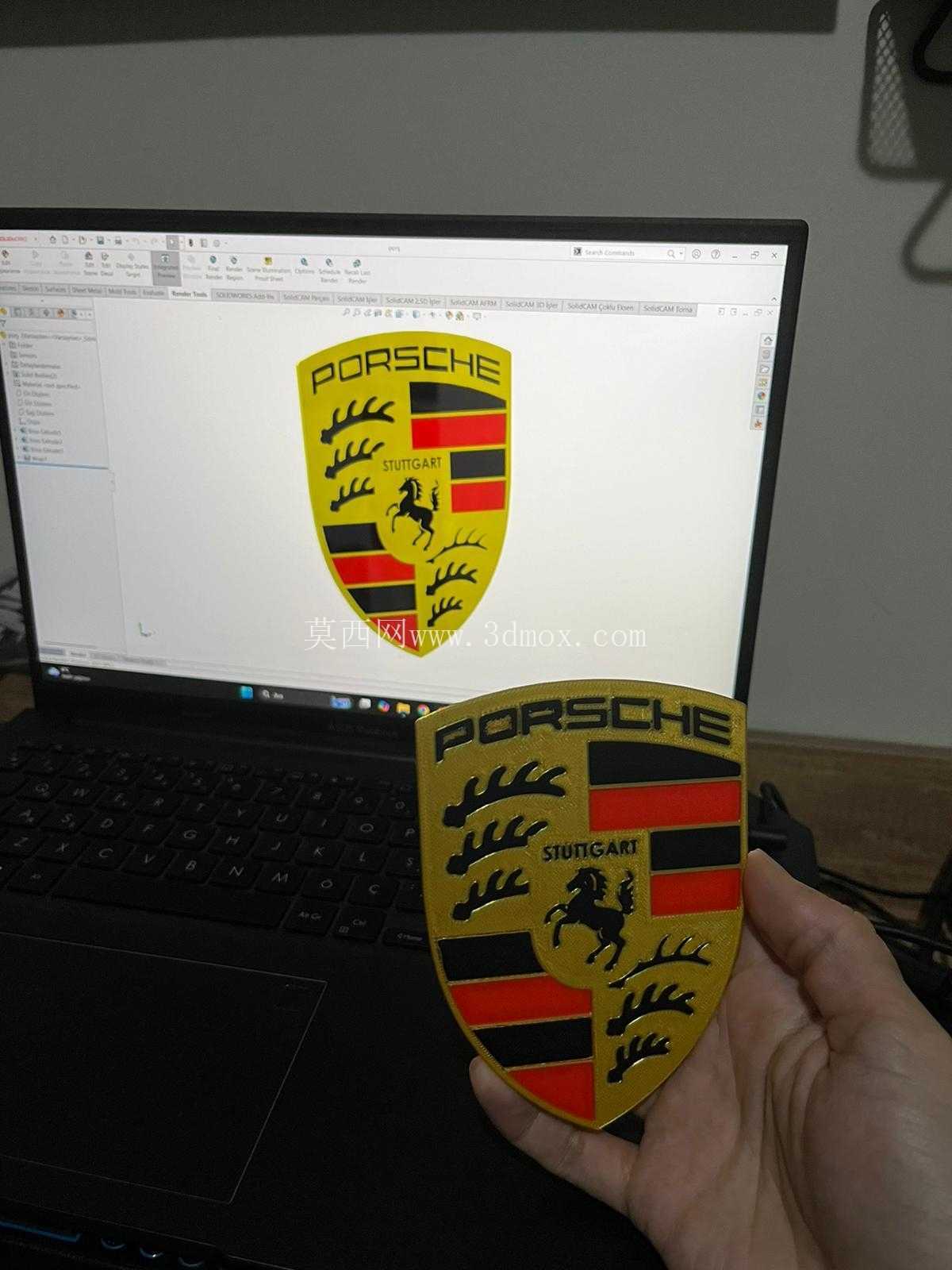

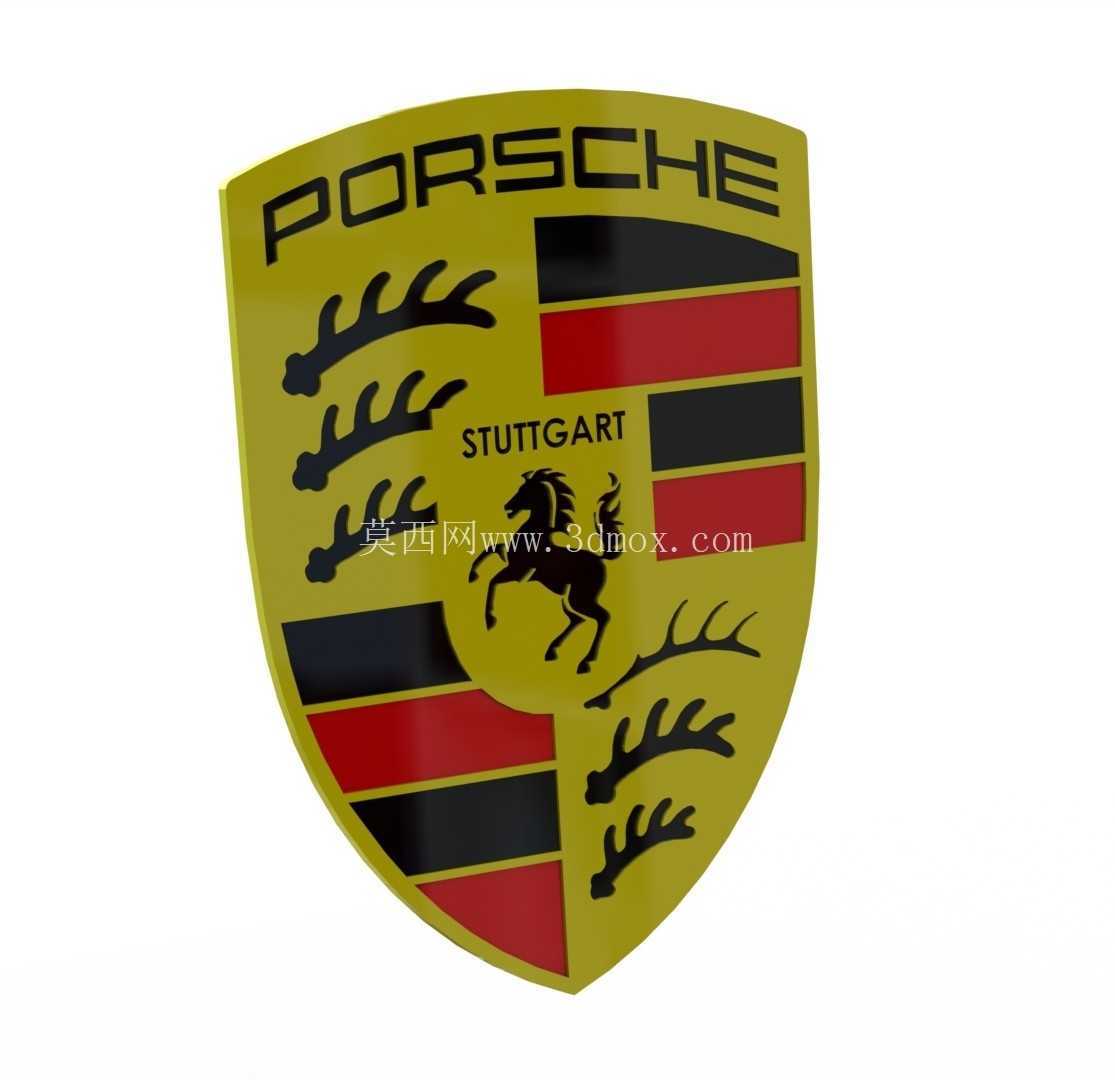

　　在汽车外饰标识的定制化生产与小批量试制场景中，传统金属蚀刻、压铸成型的车标制作流程存在开模周期长、曲面细节还原度不足、小批量生产成本过高的痛点，而基于样条线精准拟合曲面、适配3D打印工艺的实体车标设计，恰好能填补这一工程应用空白。这款保时捷标志的设计全程以样条线作为曲面构建的核心基准，没有采用常规的贴图拉伸建模方式，而是先提取官方标志的矢量轮廓，将每一段盾形外边框、字母笔画、跃马造型、鹿角纹理、条纹分区的边界都转化为曲率连续的三阶样条曲线，确保所有线条过渡处没有硬折角，曲面G2连续的特性完全匹配3D打印层叠堆积的成型逻辑，避免打印过程中出现阶梯纹断层、细节缺失的问题。

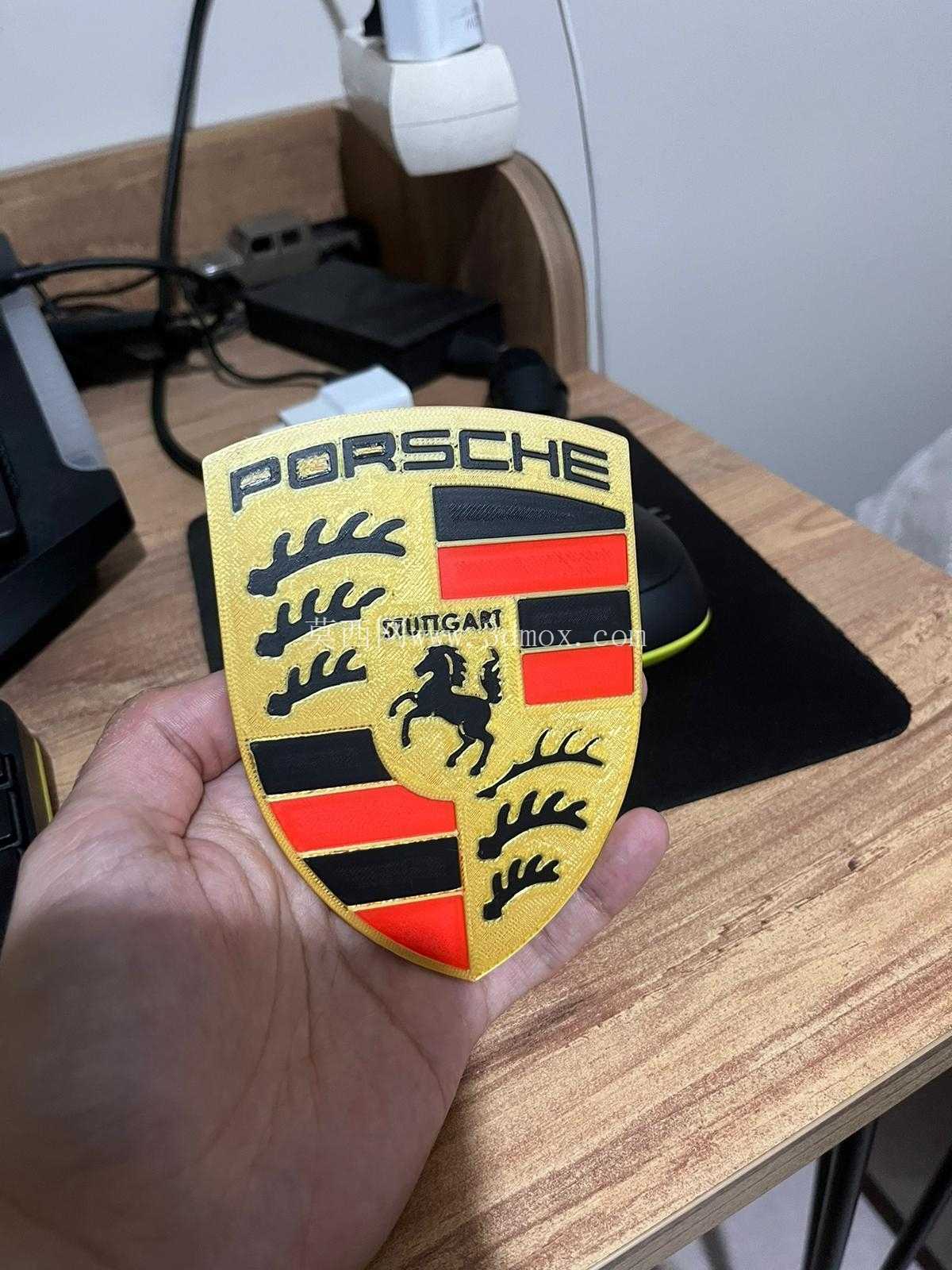

　　从实际使用场景来看，这款实体车标既可以作为汽车改装环节的替换外饰件，也能作为文创周边、桌面展示摆件使用，设计阶段就充分考虑了不同场景的安装边界：作为车外安装件时，整体盾形轮廓的外边缘做了0.3mm的圆角过渡，避免尖锐边角在行车过程中产生风噪或者剐蹭风险，背面预留了1.2mm深度的3M背胶粘贴槽，粘贴槽的边缘做了0.1mm的溢胶让位结构，安装时多余的胶液会流入让位槽内，不会溢出到车标正面影响外观；作为桌面摆件使用时，底部预留了标准M3螺纹孔位，可以搭配通用金属支架实现多角度摆放，不需要额外做支撑结构的二次加工。

　　设计过程中针对3D打印的工艺特性做了大量适配优化：所有凸起的纹理高度统一设置为1.2mm，既保证了触摸时的立体触感，又不会因为凸起过高导致打印时出现翘边变形；条纹分区的凹槽深度控制在0.8mm，方便后期做分色处理时颜料可以均匀填充，不会出现溢色混色的问题；跃马造型的最细处厚度保留了1.5mm的最小壁厚，完全满足FDM、光固化等主流3D打印工艺的最小成型壁厚要求，不需要额外添加打印支撑就能直接成型，大幅降低后期打磨处理的工作量。从外形尺寸来看，这款车标的整体长宽比例严格遵循原厂标志的1:1.27比例，整体厚度控制在4mm，既不会因为过薄导致打印时零件变形，也不会因为过厚导致安装后突出车身表面过多产生突兀感。建模阶段没有采用实体布尔运算的方式做纹理拼接，而是通过样条线投影到基础曲面上做曲面偏移、修剪的方式构建所有细节，确保每一处纹理的根部都有0.2mm的圆角过渡，避免3D打印过程中应力集中导致的细节断裂问题。针对不同的打印材料，设计时也预留了工艺补偿量：如果采用PLA材料打印，整体轮廓尺寸做了0.2mm的负补偿，抵消PLA材料冷却收缩带来的尺寸误差；如果采用光固化树脂打印，尺寸补偿量设置为0.1mm，保证最终成型的零件尺寸和设计值偏差控制在0.05mm以内，完全满足外饰件的装配精度要求。

　　在实际装车测试的场景中，这款车标的曲面弧度和原厂车头安装位置的曲面弧度完全匹配，安装后边缘和车身表面的缝隙均匀控制在0.2mm以内，不会出现边缘翘起、贴合不牢的问题；表面的纹理走向经过优化，顺着车辆行驶方向的纹理做了微小的斜面导角，行车过程中灰尘、雨水会顺着导角斜面流下，不会在纹理凹槽内积存，大幅降低后期清洁维护的难度。作为定制化改装件，这款设计的参数化特征结构支持快速调整尺寸，可以根据不同车型的安装位大小等比例缩放车标整体尺寸，所有样条线的曲率关联关系不会因为缩放出现变形，不需要重新建模就能适配不同的安装需求。相比传统压铸工艺制作的金属车标，这款3D打印适配的设计不需要开模，从模型调整到成品打印只需要数小时就能完成，小批量定制的成本仅为传统工艺的五分之一，同时细节还原度更高，跃马的鬃毛纹理、鹿角的分叉细节、字母的边角锐度都能精准还原，不会出现压铸工艺常见的细节模糊、边角缺料的问题。设计阶段还考虑了后期表面处理的需求，所有外表面的曲面曲率变化平缓，没有封闭的内凹结构，打印完成后可以直接做打磨、喷漆、电镀等表面处理，不需要做额外的填补、修型工作，大幅缩短后处理的工时。
