BambuX1喷嘴热保护清洁模具结构设计

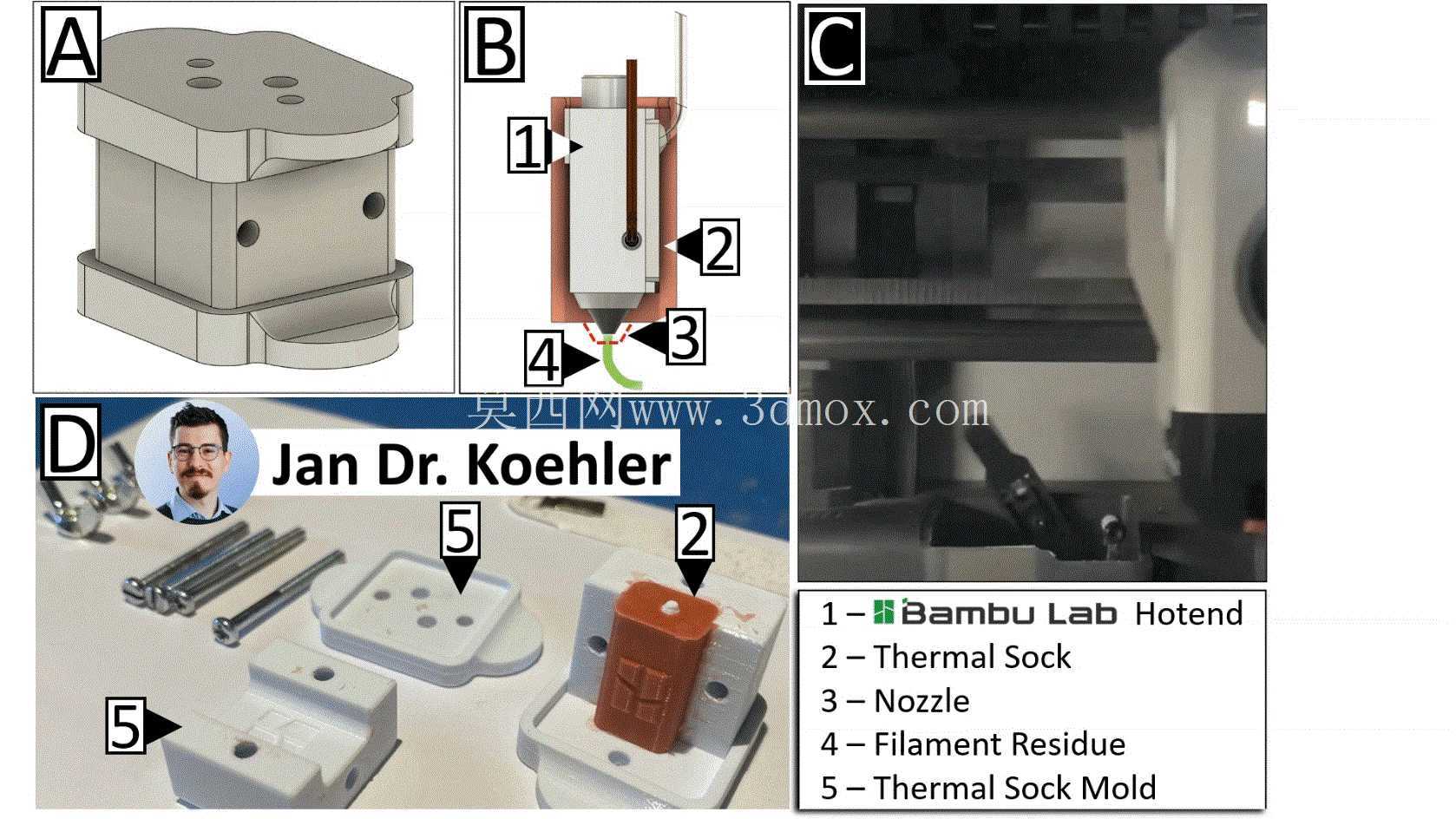

在FDM熔融沉积3D打印的实际生产作业场景中，喷嘴作为耗材熔融挤出的核心终端部件，其工作状态直接决定打印成型质量与连续作业时长。日常作业里，不少从业者习惯用Kapton胶带缠绕喷嘴周边做热阻隔，但实际工况下，高温持续烘烤会让胶带胶层老化碳化，不仅起不到稳定的热保护作用，碳化残渣还容易附着在喷嘴外壁，剐蹭打印件表层造成层纹瑕疵、拉丝粘污等问题；同时常规的喷嘴刮刀只能清理喷嘴端面的挂料，喷嘴侧面、螺纹衔接缝隙处残留的耗材冷却后会反复堆积，既影响喷嘴温度传导的均匀性，还会在打印精细结构时剐蹭已成型的薄壁特征，拖坏打印件。这套针对Bambu X1机型0.4mm喷嘴设计的配套模具，正是瞄准上述现场作业痛点开发，核心解决喷嘴热防护不足、残留耗材难清理的实际问题。

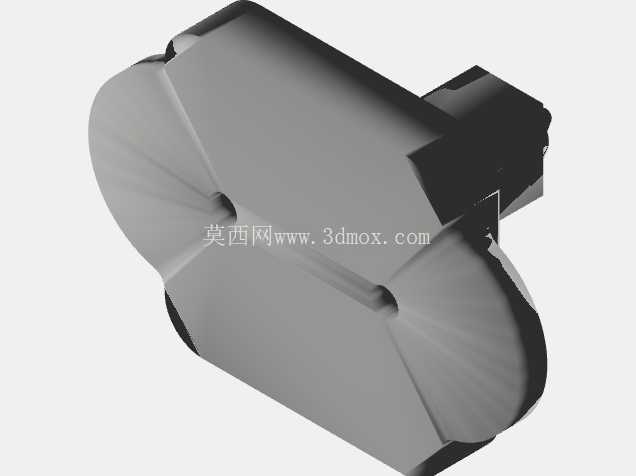

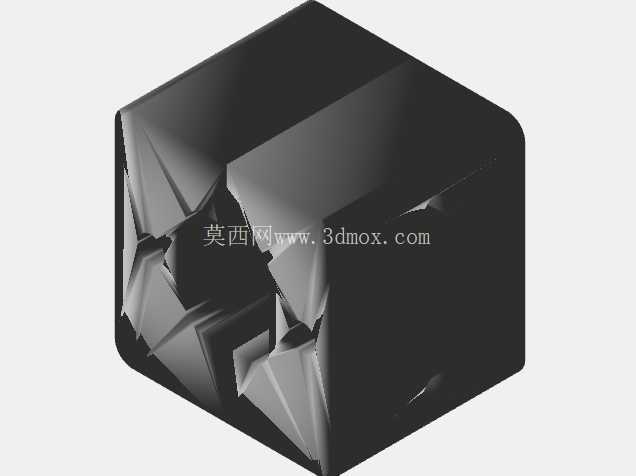

从结构设计逻辑来看，这套模具没有采用额外增加复杂附属配件的思路，而是直接复用Bambu X1设备自带的PTFE管清洁器作为成型基准，不需要用户额外采购专用辅具就能完成配套喷嘴套的制作，大幅降低了使用门槛。模具整体采用分体式模腔结构，合模后形成的成型腔完全匹配0.4mm喷嘴的外部轮廓，模腔内壁做了减面优化设计，成型后的耐热喷嘴套与喷嘴外壁贴合紧密，同时尽可能缩小喷嘴外露的表面积，减少打印过程中熔融耗材与喷嘴外壁的接触面积，从根源上降低灯丝残留堆积的概率。模腔的注料口位置做了导流倒角设计，配合普通1毫升规格的双组分耐热聚合物注射器就能完成注料作业，注料过程不需要额外的加压工具，依靠材料自身流动性就能充满整个模腔，避免出现缺料、气泡等成型缺陷。

从安装边界与尺寸适配来看，模具合模后的整体外形尺寸完全适配Bambu X1喷嘴的安装空间，不需要对打印机原有热端结构做任何拆解改装，作业时只需要将清洁后的喷嘴对准模腔定位槽插入，确认定位销完全卡入喷嘴侧面的定位孔即可完成合模固定，整个定位过程不需要额外的测量工具，依靠模具自带的定位结构就能保证同轴度误差控制在0.1mm以内，避免成型后的喷嘴套出现偏心问题，影响后续耗材正常挤出。成型后的喷嘴套壁厚控制在0.1mm，这个厚度参数经过反复打印验证，既能够起到足够的热阻隔作用，减少喷嘴热量向周边结构的不必要散失，保证喷嘴熔融段温度稳定，又不会因为壁厚过大超出喷嘴周边的安装间隙，不会和打印件、热端风扇等周边部件产生运动干涉。

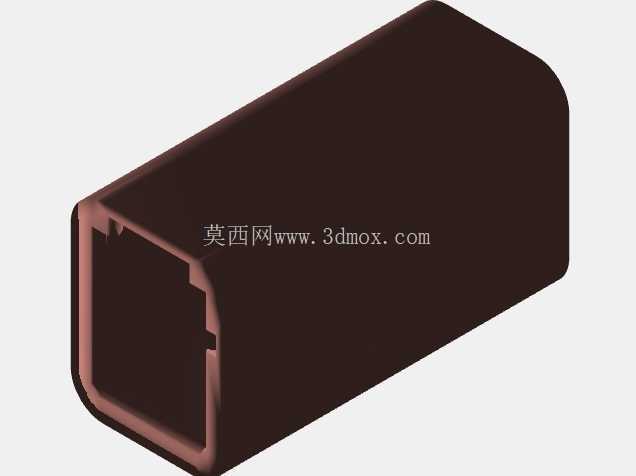

实际使用过程中，双组分耐热聚合物注入模腔后，常温下静置固化即可完成喷嘴套成型，不需要额外的加热固化设备，固化完成后拆开模具就能直接取出成型好的喷嘴套，套在清洁后的喷嘴外部即可投入使用。这种结构设计下，打印过程中溢出的少量耗材会直接附着在喷嘴套表面，不会粘连在喷嘴金属本体上，当喷嘴套表面残留堆积到一定程度时，只需要将旧的喷嘴套取下，重新用模具制作新的喷嘴套更换即可，不需要用刮刀、铜刷反复打磨喷嘴本体，避免了打磨过程中损伤喷嘴端面、造成喷嘴口径变形的问题，能够有效延长喷嘴的使用寿命。同时喷嘴套的热阻隔作用能够减少喷嘴温度波动，打印PLA、PETG、ABS等不同耗材时，温度控制更加稳定，能够减少因为温度不均造成的堵头、拉丝、层间结合力不足等问题，尤其是打印0.1mm层高的精细细节模型时，稳定的温度场能够保证细丝挤出均匀，大幅提升精细细节的打印质量，减少日常维护喷嘴的频次，降低连续打印过程中的故障停机概率。

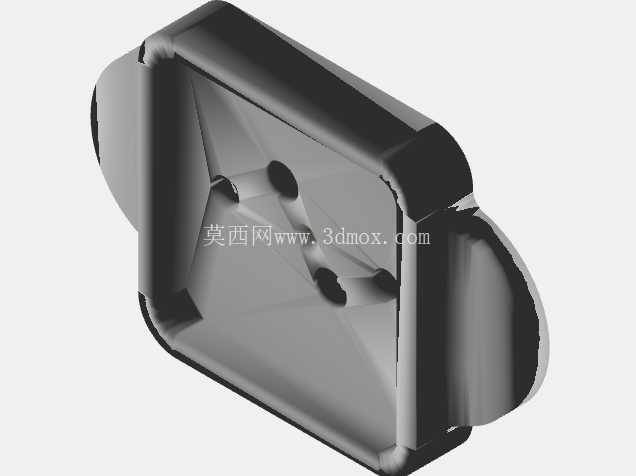

从结构细节设计来看，模具的定位结构采用了和喷嘴侧面安装孔匹配的圆柱定位销，合模时能够自动对齐，不会出现模腔错位导致成型的喷嘴套壁厚不均的问题；模腔的分型面设置在喷嘴的台阶面位置，开模时不会刮伤成型的喷嘴套表面，保证成型后的喷嘴套内表面光滑，能够和喷嘴外壁完全贴合，不会出现局部空隙影响隔热效果。模具本身的结构不需要添加支撑即可通过3D打印制作成型，普通用户也可以自行打印这套模具后投入使用，整个制作和使用过程都不需要复杂的机加工设备，适配桌面级3D打印用户的实际作业条件。
