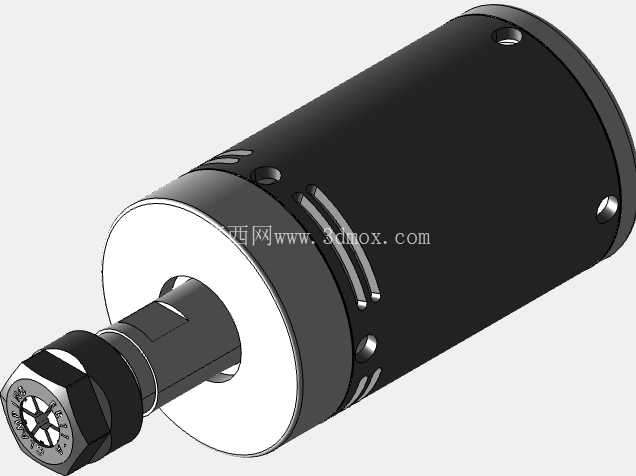

台式数控设备用44mm无刷主轴带11mm夹具结构

在台式数控加工设备的整机布局中，主轴单元作为直接承担切削载荷的核心执行部件，其外形尺寸、安装接口与外部轮廓精度，直接决定了设备Z轴滑台的安装空间预留、防护结构设计以及加工行程边界。这款44mm直径规格的无刷主轴结构，适配小型台式数控雕刻、轻铣类设备的安装需求，配套11mm规格的安装夹头可兼容1/8英寸柄径的加工刀具，覆盖亚克力、软金属、木材等常见轻型加工材料的切削作业场景。

从实际工程应用的角度出发，这类小型无刷主轴多用于桌面级数控设备、小型自动化加工工位的切削执行端，相比传统有刷主轴，无刷结构的运行噪音更低、连续运转寿命更长，适合小批量零件加工、教学实训设备、个人DIY加工平台这类长时间连续作业但切削载荷不大的使用场景。在进行设备整体结构设计时，工程师往往不需要复刻主轴的内部绕组、轴承等核心部件，只需要精准掌握主轴的外部轮廓、安装定位尺寸、接口位置，就能完成安装座设计、防护钣金适配、走线布局规划等工作，这也是该结构建模的核心出发点——完全基于实物三维扫描获取外部轮廓数据，所有外形尺寸按1:1真实比例还原，重点保证配合面、安装边界的尺寸精度，省略内部非外露的组件结构，既控制了模型的数据量，又完全满足整机装配仿真、干涉检查的实际使用需求。

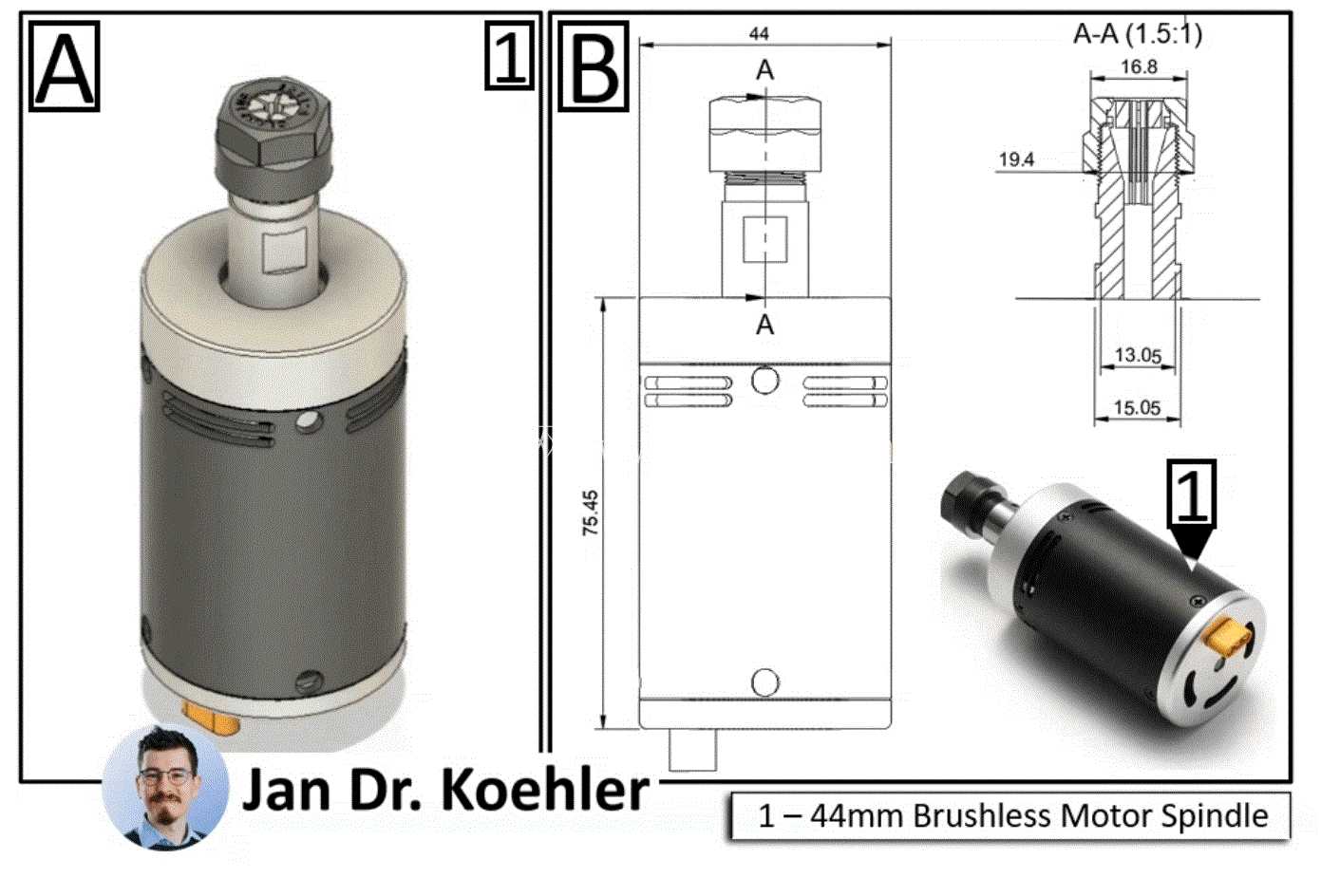

从尺寸边界来看，该主轴主体最大外径为44mm，总长度方向的关键定位尺寸、夹头端的伸出长度、尾部出线端的结构轮廓都完全匹配实物扫描数据，夹头锁紧螺母的外形、侧面定位平面的位置、机身散热槽的排布都做了精准还原。在进行安装座设计时，工程师可以直接基于该模型的柱面特征设计抱紧式安装座，11mm夹具端的尺寸可以直接匹配对应的压帽、螺母标准件，不需要反复测量实物尺寸来核对安装间隙。需要注意的是，该结构侧重外部配合尺寸的精度，内部的转子、定子、轴承等组件没有做建模处理，因此不适合用来做主轴本身的动力学仿真、内部结构优化类的工作，但其外部轮廓的精度完全可以支撑整机装配阶段的所有设计需求，不管是做设备的外观渲染、装配干涉检查，还是安装座的结构受力分析、走线空间预留，都能直接调用该结构完成设计工作。

在实际的设备选型与结构匹配过程中，这类小型无刷主轴的安装兼容性是设计人员关注的重点，44mm的主体直径是桌面级数控设备非常通用的一个安装规格，市面上常见的主轴固定座、抱紧夹都可以直接适配，不需要额外定制非标安装件。配套的1/8英寸夹头是PCB雕刻、小型工艺品加工领域最常用的刀具柄径规格，兼容市面上绝大多数的小型雕刻刀、铣刀，不需要额外更换夹头就能覆盖大部分常规加工需求。建模过程中对主轴侧面的定位平面、安装基准做了精准还原，设计安装座时可以在对应位置增加紧定螺钉定位，防止主轴高速运转时出现打滑、转动的问题，尾部的出线端结构也做了还原，设计设备走线槽、防护结构时可以提前预留出线空间，避免装配阶段出现线缆干涉、弯折半径不足的问题。

对于从事小型数控设备研发、桌面级加工平台改装的结构工程师来说，精准的外部轮廓模型可以大幅减少前期测绘的工作量，不需要拿到实物就能完成整机的结构布局设计，提前排查安装干涉、行程不足等潜在问题，缩短研发周期。在进行装配仿真时，该模型的所有外部特征都可以用来做配合约束，模拟主轴在Z轴滑台上的上下运动行程，核对加工行程内是否会与工作台、夹具、防护门等部件发生碰撞，提前优化结构布局。同时，该模型也可以用来做设备的宣传渲染图制作，真实的外形比例可以让渲染效果更贴近实物，减少后期调整的工作量。
