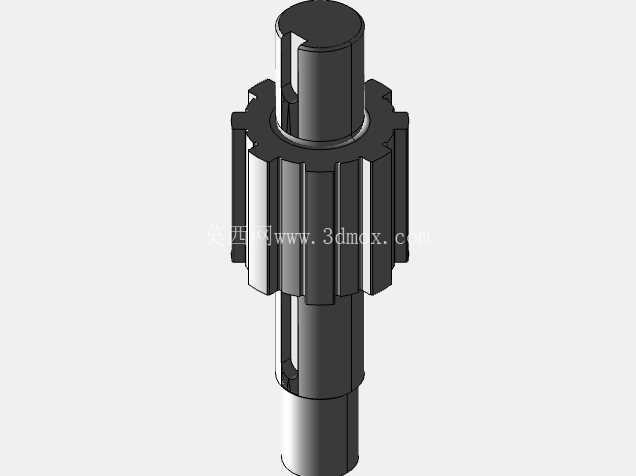

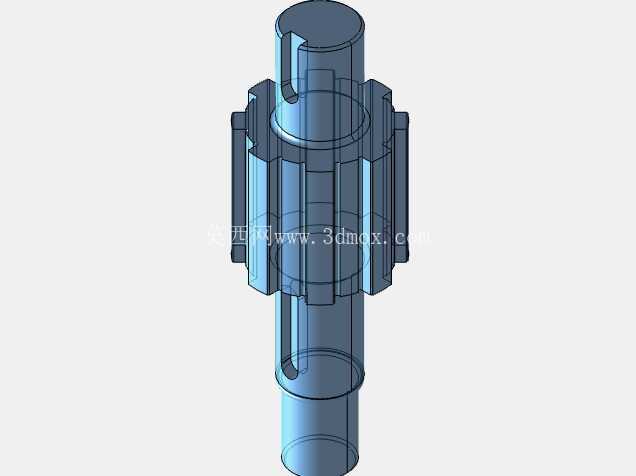

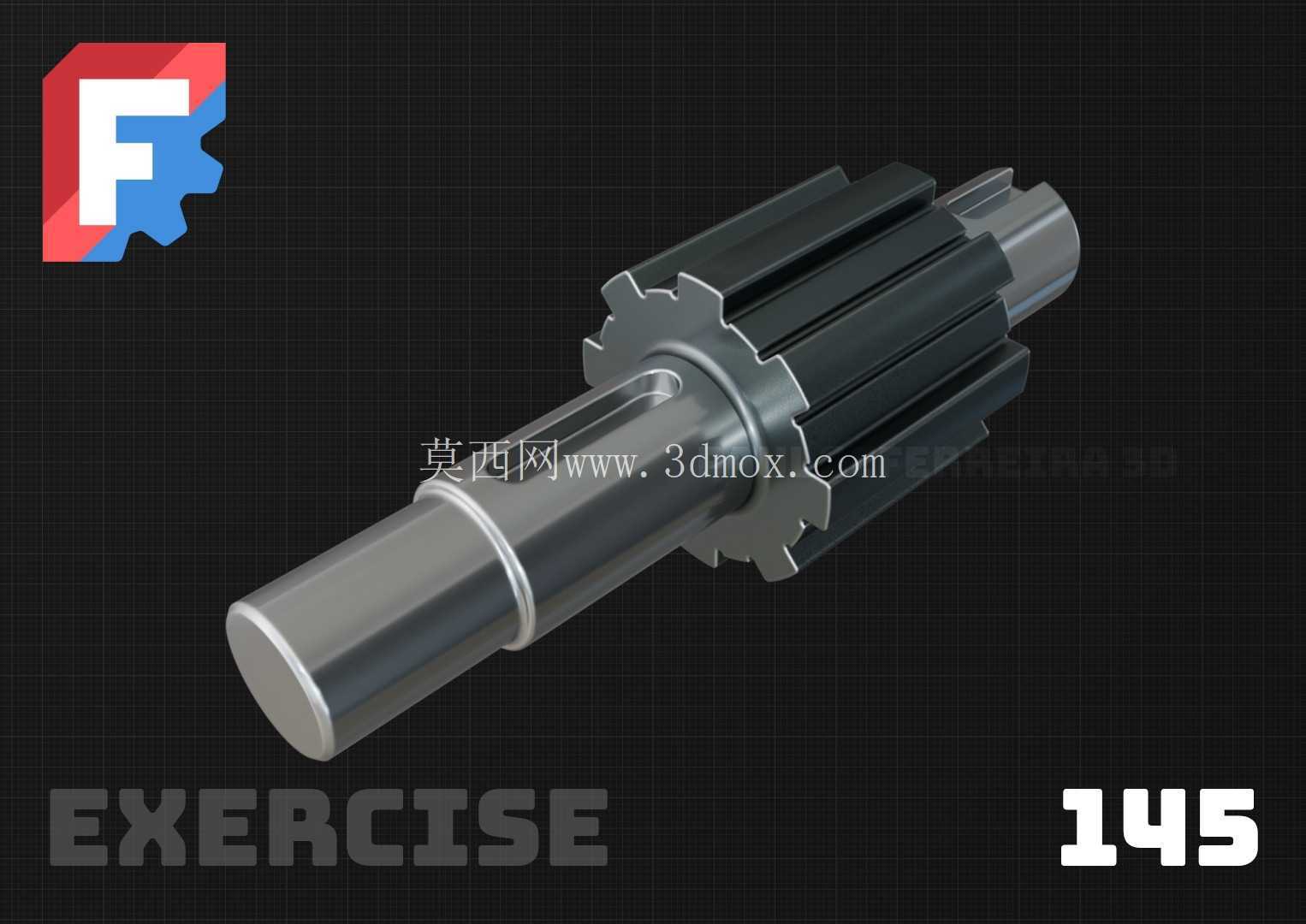

带键槽花键齿轮轴结构建模练习

项目分类:齿轮 发布时间:2026-06-01 ID:1170575
  • 带键槽花键齿轮轴结构建模练习
  • 带键槽花键齿轮轴结构建模练习
  • 带键槽花键齿轮轴结构建模练习
  • 带键槽花键齿轮轴结构建模练习
  • 带键槽花键齿轮轴结构建模练习

  在中小功率传动系统的布局设计中,这类带一体式齿轮段的轴类零件往往承担着扭矩传递与旋转支撑的双重作用,常见于小型减速机输入级、轻工设备进给机构、手动传动工装的动力传递环节,区别于分体式齿轮与轴的过盈配合装配结构,一体式齿轮轴消除了配合面打滑、键连接失效的潜在风险,在空间紧凑、传动载荷存在小幅冲击的工况下可靠性表现更稳定。从结构设计逻辑来看,该零件的轴段采用阶梯式布局,两端光轴段为轴承安装位,直径公差需匹配对应深沟球轴承的内孔配合要求,表面粗糙度需控制在Ra1.6以内,保证轴承装配后的旋转精度,避免长期运行出现跑圈磨损。

  中间齿轮段采用直齿结构,齿形参数设计时需匹配啮合齿轮的模数、压力角与变位系数,保证传动重合度处于合理区间,降低啮合过程中的冲击噪音;齿轮段一侧延伸出的花键结构,用于外接联轴器或同步带轮,花键的齿侧间隙需根据传动精度要求调整,既要保证装配顺畅,也要避免回程间隙过大影响传动定位精度。轴身开设的普通平键键槽,是为了满足额外传动件的固定需求,键槽的对称度公差需控制在0.02mm以内,防止装配后传动件出现偏载,加剧轴的弯曲疲劳。建模过程中需优先确定各轴段的同轴度基准,以两端轴承位的公共轴线为基准,依次构建齿轮齿形、花键齿形与键槽特征,齿形构建可通过参数化草图拉伸后阵列完成,需注意齿根处的圆角过渡,避免应力集中导致轴件在交变载荷下发生断裂。

  安装边界层面,两端轴承位的轴肩高度需符合轴承内圈的拆卸要求,不能高于轴承内圈的倒角高度,方便后期维护时的轴承拆卸;齿轮段的齿顶圆直径需预留足够的箱体安装间隙,避免与箱体内壁发生运动干涉;花键段的有效配合长度需匹配外接传动件的轮毂宽度,超出部分需做退刀槽设计,保证加工时的刀具退刀空间,同时退刀槽的圆角半径需符合加工工艺要求,避免加工时出现应力集中的刀痕。这类零件的实际使用中,需根据传动载荷大小选择对应的热处理工艺,齿轮与花键的啮合表面需做高频淬火处理,硬度达到HRC45-50,提升齿面的耐磨性能,而轴芯部分需保持较好的韧性,承受弯曲与扭转的复合载荷,避免脆性断裂。

  建模时还需考虑加工工艺的可行性,所有轴段的过渡圆角需统一标准,减少加工时的刀具更换频次,键槽的端部退刀结构需符合铣削加工的工艺要求,避免出现无法加工的死角。在装配验证环节,可通过三维软件的干涉检查功能,模拟轴件与轴承、齿轮、箱体、密封件的装配关系,确认各配合面的间隙是否合理,尤其是密封件安装位的尺寸公差,需匹配密封圈的线径要求,保证传动箱的密封性能,避免润滑油渗漏。
