多平台游戏手柄摇杆硅胶包胶成型模具

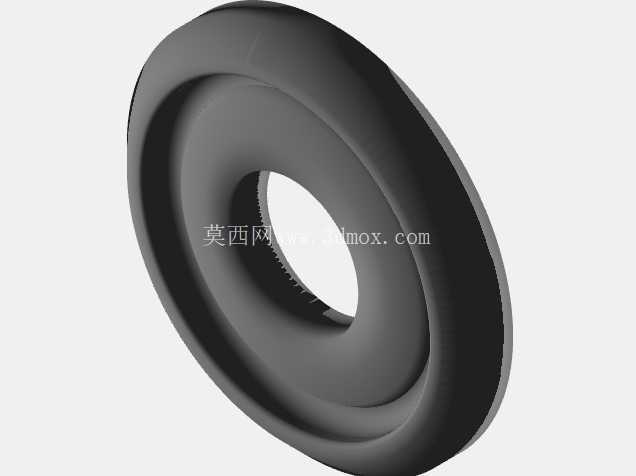

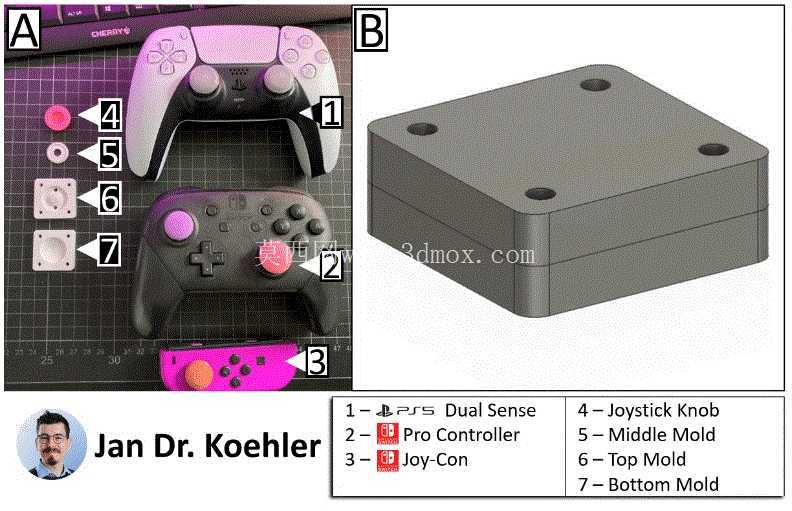

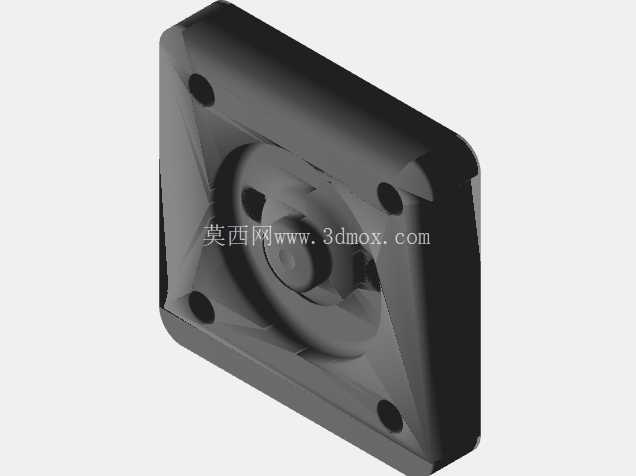

　　这套模具针对消费电子外设领域的手柄操控配件定制需求开发，核心应用场景覆盖主机游戏手柄的摇杆防滑改装、个性化定制配件生产环节，解决量产手柄摇杆表面摩擦力不足、长时间游戏握持打滑的实际使用痛点。日常使用场景中，玩家在高频操作、手部出汗状态下，原装摇杆表面光滑的塑料材质极易出现手指滑脱的问题，尤其是需要精准微操的竞技类游戏场景，摇杆握持稳定性直接影响操作精度，这套模具正是为批量生产定制化硅胶摇杆包胶层而设计，可适配PS5 DualSense、Switch Pro、Joy-Con三类主流手柄的摇杆结构，无需针对不同手柄单独开模，一套模具即可完成三类摇杆的包胶成型作业。从结构设计来看，模具采用三瓣式分体结构，分为上模、中模、下模三个核心部件，合模后形成的型腔完全贴合三类摇杆的外轮廓曲面，分型面设置在摇杆旋钮最大轮廓线位置，避免合模飞边出现在摇杆握持接触区域，减少后续修边工作量。模具的安装固定采用标准M3螺丝与螺母实现锁紧，每套模具配套4组M3紧固件，合模时四个角位的定位孔可保证上下模与中模的同轴度，控制合模错位量在0.1mm以内，避免成型后的硅胶层出现壁厚不均的问题。模具的成型腔表面做了抛光处理，粗糙度达到Ra0.8，保证成型后的硅胶摇杆表面光滑无毛刺，无需额外表面处理即可直接装配使用。

　　设计过程中首先通过3D扫描获取三类原装摇杆的完整点云数据，逆向重构出摇杆的三维曲面模型，在此基础上偏移0.8-1.2mm的硅胶层厚度作为型腔轮廓，这个厚度区间既可以保证硅胶层有足够的形变空间提供握持缓冲，又不会因为硅胶层过厚导致摇杆安装后与手柄外壳产生运动干涉。模具的注胶通道设置在中模侧面，采用侧浇口进胶，浇口位置选在摇杆旋钮的底部非接触面，注胶完成后去除浇口的痕迹不会影响摇杆的握持手感。实际使用时，先将三个模件拆分清洁，把待包胶的原装摇杆旋钮放置在下模的定位槽内，定位槽与摇杆底部的安装轴做间隙配合，间隙控制在0.05mm，既可以方便放置摇杆，又能避免硅胶从定位缝隙溢出。

　　随后依次合装中模与上模，穿入M3螺丝并拧紧螺母，保证分型面完全贴合无间隙。将混合好的液态硅胶从注胶口注入型腔，每个摇杆的注胶量控制在1毫升左右，注胶完成后静置等待硅胶固化，固化时间根据选用硅胶的材质参数调整，固化完成后拆开模具即可取出包胶完成的摇杆。模具的外形尺寸为方正的块体结构，四个角位的安装孔中心距统一，可适配常规的小型手动压合设备，也可直接手工操作完成合模锁紧，无需大型模压设备即可完成小批量定制生产，非常适合外设改装工作室、小众定制配件厂商的生产需求。设计时还考虑了硅胶填充的兼容性，型腔预留的厚度空间可适配不同硬度的硅胶材质，用户可根据自身握持习惯选择不同硬度、不同颜色的硅胶进行填充，实现个性化的手感与外观定制。

　　模具的边角位置都做了R1.5的圆角处理，避免日常操作时尖锐边角划伤操作人员，同时也减少模具开合过程中的磕碰损伤，提升模具的使用寿命。在安装边界上，模具合模后的总高度控制在35mm以内，可放入常规的小型真空注胶机内进行排气泡处理，注胶后抽真空可以排除型腔内的气泡，避免成型后的硅胶层出现气孔、缺胶等缺陷，提升成品合格率。这套模具的结构设计没有复杂的抽芯、顶出机构，拆分简单，清洁维护方便，每次使用后只需要用酒精擦拭型腔表面残留的硅胶即可，不需要特殊的维护保养，对于小批量定制生产场景来说，投入成本低，操作门槛低，不需要专业的注塑设备操作人员即可完成生产作业。针对不同手柄摇杆的尺寸差异，中模的型腔做了适配性的轮廓调整，三类摇杆放入定位槽后都能保持居中位置，保证成型后的硅胶层周圈壁厚均匀，不会出现一侧厚一侧薄的问题，装配后摇杆转动时不会蹭到手柄的摇杆孔位，保证摇杆的原有操作行程不受影响。
