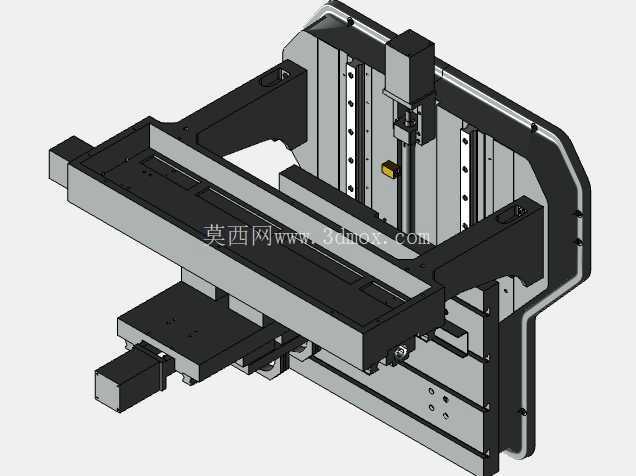

5040规格CNC龙门框架带丝杠导轨结构

　　这套龙门式运动框架结构，是桌面级数控加工设备的核心承载基体，适配小型精密加工场景，可覆盖软金属切削、塑料件铣削、PCB板钻孔、木工浮雕加工等多类轻载加工需求，在小型加工工坊、创客空间、院校数控教学实训场景中都有广泛的应用空间。整体采用龙门式跨距布局，X轴行程对应400mm级加工幅面，Y轴行程对应500mm级进给范围，Z轴垂直进给行程可满足常规小型工件的加工高度需求，整体安装边界紧凑，不需要占用过大的车间场地，普通工作台面即可完成架设安装。

　　结构设计上优先考虑运动刚性与装配便利性，龙门两侧的支撑立板采用一体化厚板加工成型，避免拼接结构带来的装配误差累积，横梁部分与两侧立板采用定位销加螺栓锁紧的连接方式，可在出厂预装完成后直接整体运输，现场安装时仅需调平底座平面即可完成初步架设，大幅降低现场调试的工作量。传动系统方面，三个进给轴均采用滚珠丝杠搭配直线导轨的组合配置，丝杠两端采用固定支撑座安装，预紧后可消除反向间隙，保证进给过程中的定位精度；直线导轨选用方形重载滑块，每根导轨配置两个滑块承载运动部件，可承受切削过程中的径向与侧向切削力，避免加工过程中出现振刀问题。

　　X轴传动组件布置在底座工作台的下方，通过伺服电机直连丝杠带动工作台做前后方向进给，这种下置传动的布局可降低整体设备的重心，提升高速进给时的整机稳定性；Y轴传动组件布置在龙门横梁的侧面，带动Z轴滑台做左右方向的横向进给，滑台整体采用轻量化设计，在保证结构刚性的前提下降低运动部件重量，减少高速往复运动时的惯性冲击；Z轴传动组件垂直布置在滑台安装板上，带动主轴安装座做上下方向的进给运动，安装座预留了标准主轴装夹位，可适配不同功率的风冷或水冷加工主轴，用户可根据自身加工材质的需求灵活选配。

　　设计过程中对各轴的行程限位做了预留设计，导轨两端可安装机械式限位开关与硬限位挡块，避免运动超程造成的机械碰撞，所有传动部件的安装基准面都做了平面度与平行度公差要求，装配时可通过打表调整保证各轴的垂直度与平行度误差控制在允许范围内，最终整机的定位精度与重复定位精度可满足小型精密零件的加工要求。框架上所有的走线位置都预留了拖链安装槽，X、Y、Z三个轴的电机线、主轴电源线、限位开关线均可通过拖链规整布置，避免运动过程中出现线缆拉扯磨损的问题；底座部分预留了T型槽安装位或者工装夹具安装孔，可直接搭配平口钳、吸盘等通用夹具固定待加工工件，不需要额外做安装面的二次加工。这套结构在设计时充分考虑了零部件的通用性，所用的丝杠、导轨、紧固件、支撑座均采用标准工业级配件，后期维护更换时不需要定制特殊零件，可大幅降低设备的后期运维成本，对于想要自行组装小型数控加工设备的从业者来说，这套框架可省去大量的结构设计与零件加工周期，直接在现有框架基础上搭配电控系统、主轴、驱动电机即可组装成完整的可运行设备。
