双环弯耳实心底座多功能连接固定支架

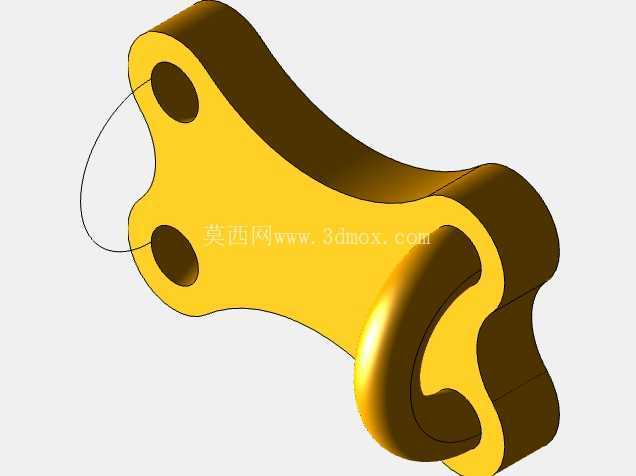

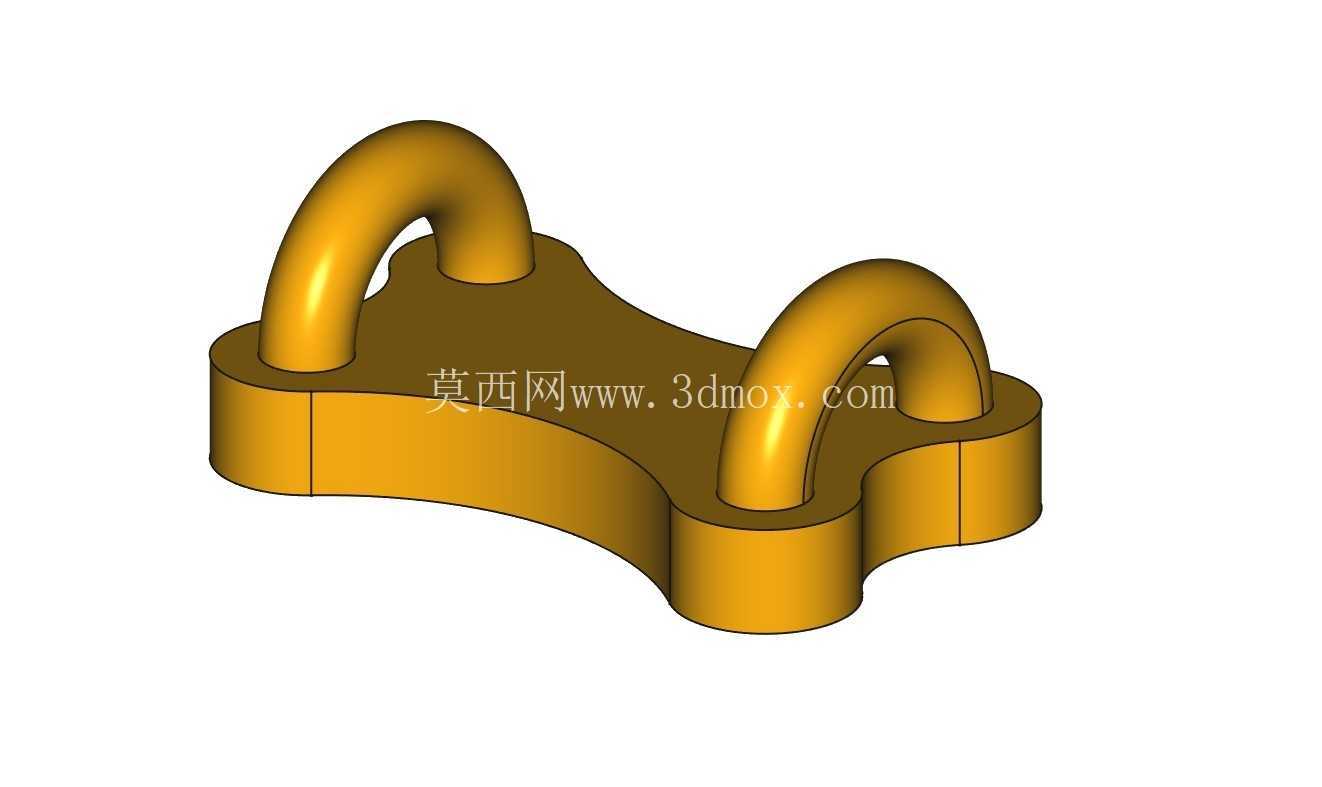

在车间起重作业的吊点布设、船舶甲板的缆绳系固、工业设备的线缆走线固定场景里，这类带双对称弯环的实心底座连接件，是解决多点位柔性连接需求的常用结构件。从结构设计逻辑来看，底座采用整体实心切削/铸造成型的思路，没有拼接焊缝带来的应力集中隐患，底座轮廓做了圆弧过渡处理，避免直角棱边在受冲击载荷时出现应力开裂的问题，两个对称布置的向上弯曲环耳，和底座本体采用一体化成型结构，环耳的弯曲半径经过载荷校核，既不会因为半径过小导致环耳根部应力集中，也不会因为半径过大占用过多安装空间。

从安装边界来看，底座的底部为平整安装面，两个下沉式的安装柱段分布在底座两端，安装时可以根据现场固定需求，选择螺栓穿装固定或者焊接固定两种方式，安装柱段的直径和底座主体的厚度比例经过匹配，当采用螺栓固定时，螺栓预紧力产生的压应力可以均匀分布在底座接触面上，不会出现局部压溃的问题；如果采用焊接固定，柱段的圆柱面可以提供足够的焊接接触面积，保证焊后连接强度。两个弯环的内孔尺寸适配常规直径的卸扣、钢丝绳、电缆扎带，环耳的高度经过设计，穿装索具时不会出现索具和底座上表面干涉的情况，作业时索具可以在环耳内小角度摆动，适配不同方向的牵拉载荷。

实际使用过程中，这类支架的载荷传递路径非常清晰：牵拉载荷通过环耳传递到底座主体，再通过底部的固定点传递到安装基体上，底座的异形轮廓不是随意设计的，而是根据等强度原则优化而来，在环耳根部载荷传递的关键位置做了局部加厚，在载荷较小的中间区域做了减薄处理，在保证整体结构强度的前提下尽可能降低自身重量，不管是临时起重作业的临时吊点固定，还是船舶甲板上永久的缆绳系留点，或是生产线上的电缆、气管走线固定，这个结构都能满足使用需求。

从结构建模的角度来说，绘制这个零件时首先要确定两个环耳的中心距，这个尺寸直接决定了支架可以适配的连接点位间距，其次要确定环耳的弯曲半径和截面直径，这两个参数直接决定了环耳的承载能力，底座的轮廓线要和两个环耳的安装位置做平滑过渡，避免出现截面突变，底部安装柱段的同轴度要控制在合理公差范围内，保证安装时和安装面的贴合度。和市面上常见的单环吊点支架相比，双环结构可以同时连接两根独立的索具或者线缆，不需要在相邻位置安装两个独立吊点，减少了安装基体上的开孔数量，也降低了安装工作量，同时两个环耳对称布置的结构，在承受斜向牵拉载荷时，载荷可以在两个环耳之间分配，比单环结构的抗偏载能力更强。

在工业现场的实际选型中，这类支架不需要额外搭配连接附件，环耳本身就可以作为穿装索具的连接点，底座的平整底面可以适配钢结构、混凝土、设备壳体等多种安装基体，不管是在重型机械的机身外部固定液压管路，还是在港口设备的结构件上设置临时检修吊点，或是在仓储货架上固定安全防护绳索，这个结构的尺寸和强度都能覆盖常规的中小载荷连接需求，环耳的圆弧表面做了光滑处理，不会对穿装的钢丝绳、电缆外层造成磨损，长期使用也不会出现索具被棱边割损的安全隐患。
