FreeCAD入门练习用铸造结构件

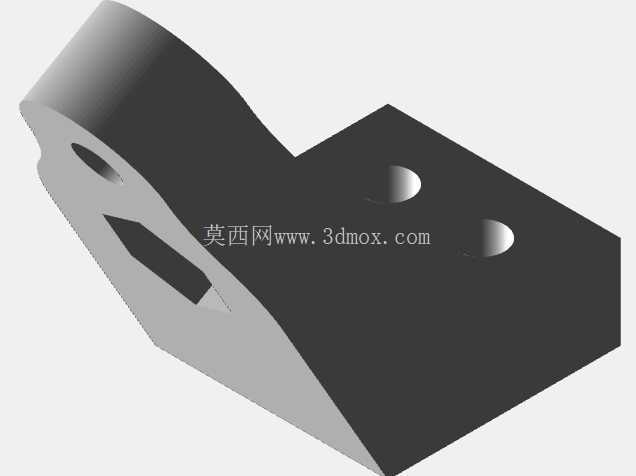

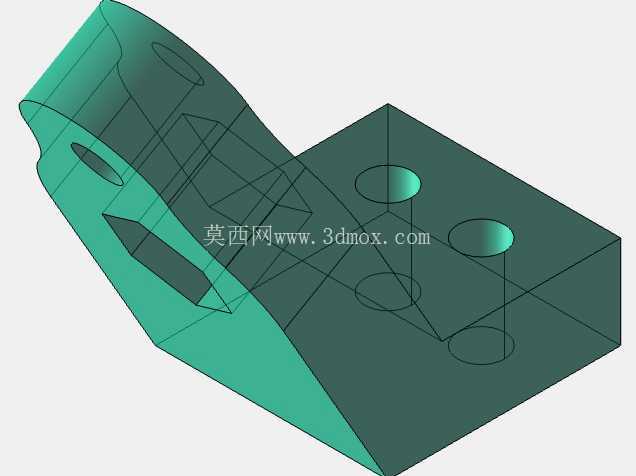

　　本次建模的零件属于小型铸造结构连接件，这类零件常出现在轻工机械、小型自动化输送线的辅助定位机构中，承担相邻部件的铰接、定位以及载荷传递作用，日常工况下承受的交变载荷较小，多作为辅助支撑结构使用，在小型工装夹具、桌面级自动化设备的连杆机构中也能见到同类型结构的身影。从结构设计逻辑来看，零件主体采用变截面异形臂结构，一端设置带内六角通孔的安装位，该内六角孔用于配套标准外六角螺栓或者六角轴，实现周向防转，避免装配后零件与连接件之间出现相对转动，保障连接稳定性；另一端设置圆形通孔，用于穿装铰接销轴，实现与相邻连杆或者固定座的转动连接，满足机构小角度摆动的动作需求。

　　零件的壁厚采用均匀过渡设计，整体壁厚控制在3-5mm区间，符合砂型铸造的工艺要求，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，同时在转角位置全部设置R2-R3的铸造圆角，既可以降低铸造过程中的应力集中，也能减少后续机加工的去毛刺工作量。从安装边界来看，零件的整体外轮廓长度约为65mm，最大宽度约28mm，最大厚度约18mm，内六角孔的对边尺寸适配标准M8内六角圆柱头螺栓，铰接端的通孔直径适配直径6mm的标准圆柱销，两个安装孔的中心距控制在42mm，装配时需要保证内六角孔的轴线与铰接孔的轴线平行度误差不超过0.1mm，否则会出现机构卡滞、销轴磨损过快的问题。

　　建模过程中需要重点关注几个结构细节：一是零件侧面的拔模斜度设置，沿着开模方向设置1.5°的拔模斜度，保障铸造后可以顺利起模，不会出现粘模拉伤零件表面的问题；二是内六角孔的沉台深度控制，沉台深度需要比螺栓头的高度大1mm，保证螺栓装配后不会突出零件表面，避免与相邻运动部件发生干涉；三是零件与其他部件接触的安装面需要预留0.2mm的机加工余量，铸造完成后通过铣削加工保证安装面的平面度，提升装配贴合度。这类零件在实际应用中，因为载荷不大，多采用铸铝或者灰铸铁材质，铸铝材质重量轻，适合对重量有要求的桌面级设备，灰铸铁材质减震性能好，适合有小幅振动的工装机构。

　　建模时采用的参数化设计思路，后续如果需要调整中心距、安装孔尺寸，只需要修改对应草图的约束参数即可快速完成模型迭代，不需要重新绘制整体结构，能大幅提升同系列零件的设计效率。对于入门学习者来说，这类零件涵盖了草图绘制、凸台拉伸、切除拉伸、圆角过渡、拔模斜度添加等基础建模操作，同时需要结合铸造工艺常识调整结构参数，能很好地建立建模与实际加工工艺之间的关联认知，避免出现只懂软件操作不懂工艺合理性的问题。在结构校验层面，这类零件不需要做复杂的有限元分析，只需要校核铰接孔的挤压应力以及臂身的弯曲应力即可，常规工况下的安全系数取2.5就能满足长期使用需求，不会出现断裂或者塑性变形的问题。
