卡通火箭造型创意摆件结构设计

这款Q版火箭造型的创意摆件，在结构设计阶段优先考虑了桌面摆放的稳定性，底部三根对称分布的支脚与中心主支撑柱形成四点支撑结构，支脚向外倾斜15度的角度设计，能将摆件整体重心牢牢锁定在支撑面投影的中心区域，即使放置在有轻微振动的工位桌面，也不会出现侧翻滑落的问题。从实际应用场景来看，这类造型件既可以作为潮玩手办的收藏款，也能作为文创周边的实体打样原型，还可用于桌面工位的装饰陈设，适配文创产品开发、潮玩手办生产、桌面装饰摆件等多个领域的设计验证需求。

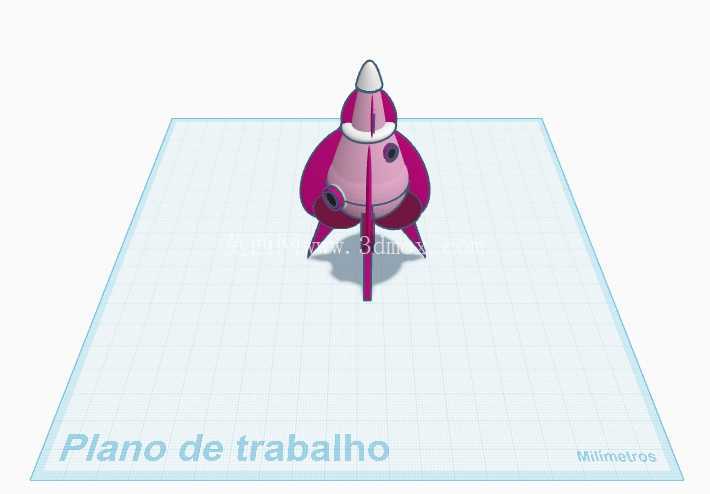

设计过程中，主体舱段采用了圆润的弧面过渡处理，没有尖锐的棱角结构，一方面是贴合Q版造型的可爱风格定位，另一方面也能降低后续3D打印或者注塑开模过程中的应力集中问题，减少生产环节的次品率。顶部的锥状头锥与主体舱段采用了分段式的结构设计，两者之间预留了0.15mm的装配间隙，既可以做成整体一体式打印的版本，也能拆分做成分件组装的结构，方便后续做不同配色的分色处理，比如头锥做银灰色金属质感涂装，主体舱段做玫红色哑光漆面，支脚部分做深紫色的撞色设计，提升整体的视觉层次感。

外形尺寸方面，整体高度控制在120mm左右，主体舱段最大直径为65mm，支撑面的外接圆直径为80mm，这个尺寸边界刚好适配常规的桌面展示盒内部空间，也能满足普通FDM3D打印机的最小打印平台尺寸要求，不需要做额外的拆分切片就能直接打印成型。支脚的末端做了2mm的小平切处理，增大支脚与放置面的接触面积，避免因为接触面积过小导致的压强过大，刮花木质或者漆面桌面的问题。主体舱段上的圆形观察窗结构，采用了内凹2mm的曲面设计，既可以在渲染时做出透明舷窗的效果，也能在实体制作时嵌入透明树脂件，模拟真实火箭的观察窗结构，提升整体的细节还原度。

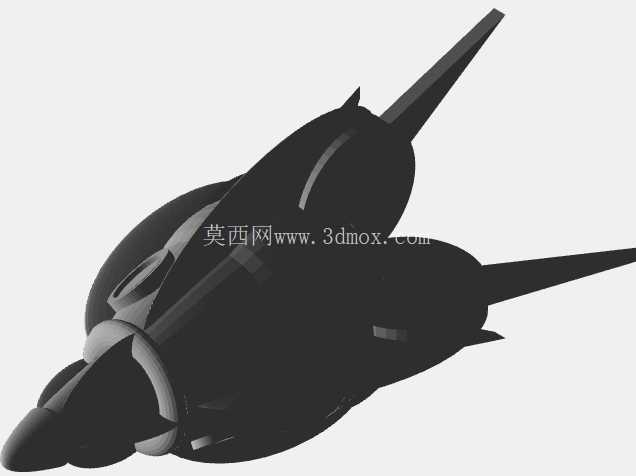

从建模逻辑来看，整个模型采用曲面建模与实体建模结合的方式，主体的回转体部分通过旋转凸台生成基础轮廓，再通过曲面裁剪做出三个支脚的安装位，支脚部分通过扫描特征生成流畅的弧面造型，最后通过圆角处理打磨所有的衔接棱边，保证整个外表面的顺滑度，没有突兀的折线或者接缝。建模过程中所有的壁厚都控制在2mm以上，不管是做树脂打印还是注塑生产，都能保证结构强度，不会出现薄壁开裂的问题，同时也不会因为壁厚过大导致材料浪费或者打印时间过长。中心的主支撑柱从底部一直延伸到头锥的衔接位置，相当于整个摆件的内部加强筋，能有效避免主体舱段因为外力挤压出现变形的问题，即使从1米左右的高度意外跌落，也不会出现主体断裂的情况。

在实际的生产适配环节，这个模型的拔模角度都控制在1度以上，所有的内凹结构都做了逃料处理，如果后续需要做注塑开模，不需要做复杂的滑块结构就能顺利脱模，能有效降低开模成本。如果是用于3D打印的话，整个模型的悬空角度都控制在45度以内，除了观察窗的内凹位置需要添加少量支撑之外，其余部分都可以做到无支撑打印，打印完成之后的后处理工作量很小，只需要简单打磨支撑痕迹就能进行后续的上色处理。对于三维建模从业者来说，这个模型的建模逻辑也可以作为Q版载具类造型的参考，通过对称式的支撑结构平衡造型感与稳定性，用圆润的弧面过渡弱化机械结构的生硬感，在保证造型辨识度的同时兼顾生产落地的可行性，避免出现看起来造型好看但是无法实际生产落地的问题。
