Prusa i3钢构3D打印设备外罩框架

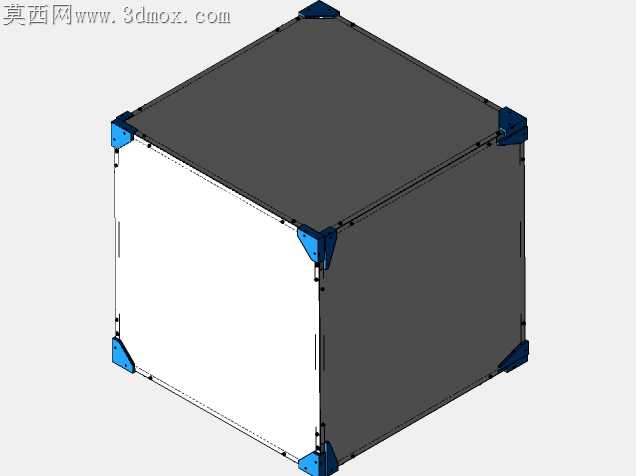

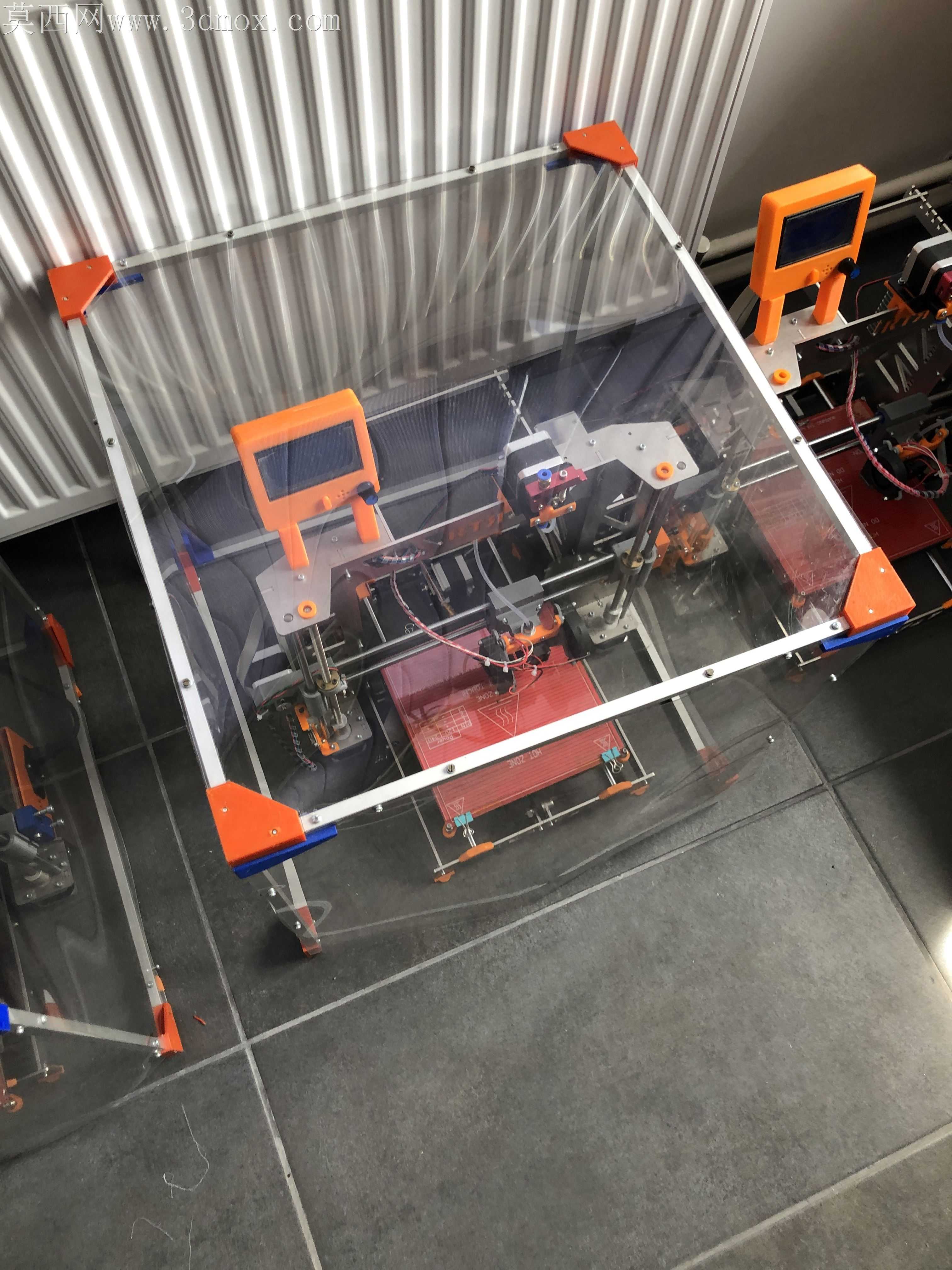

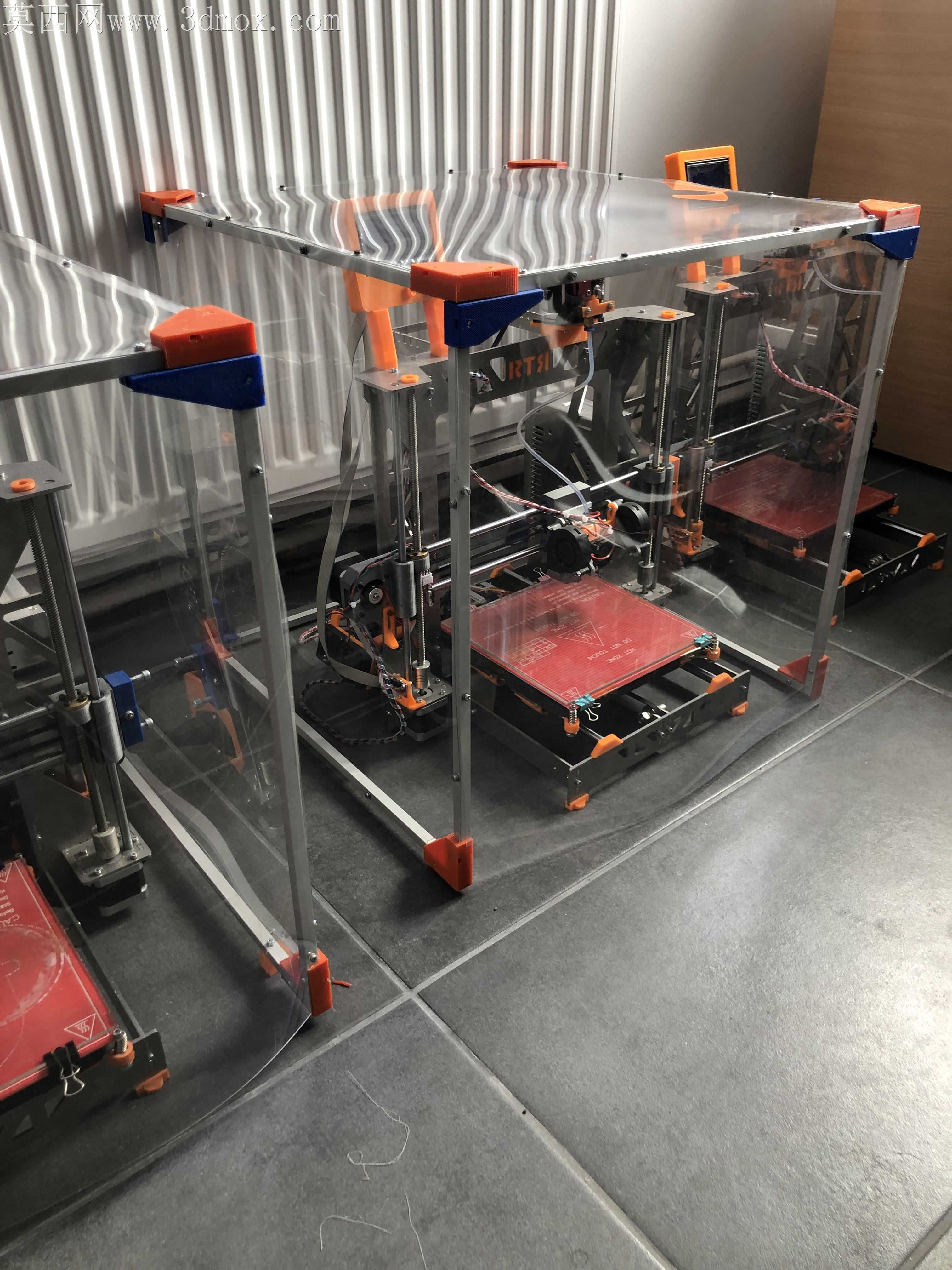

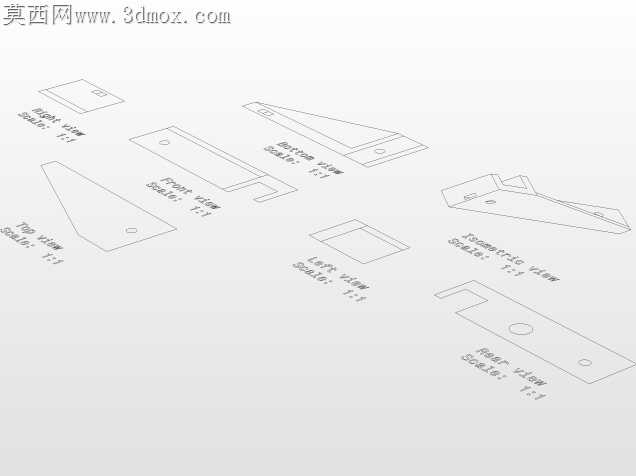

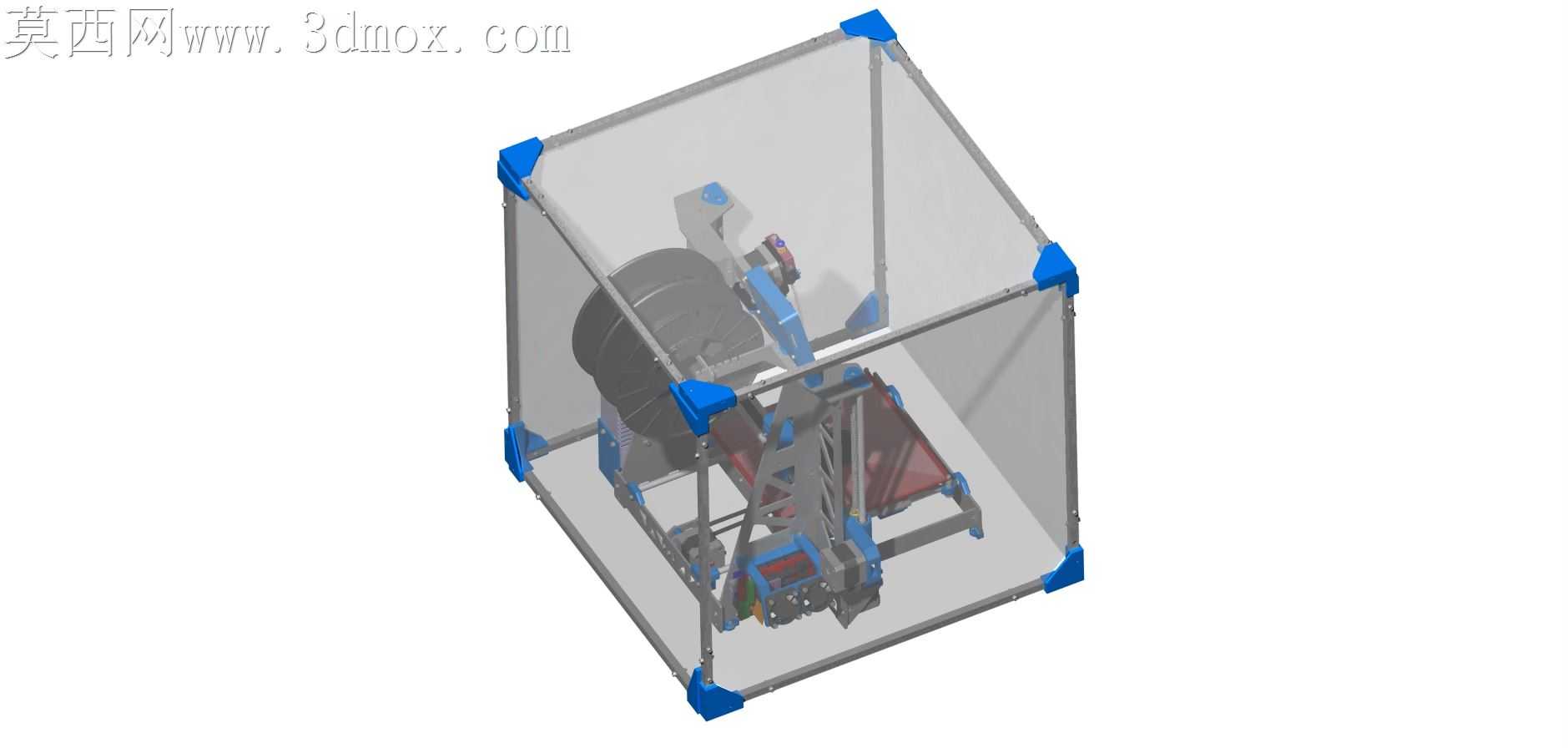

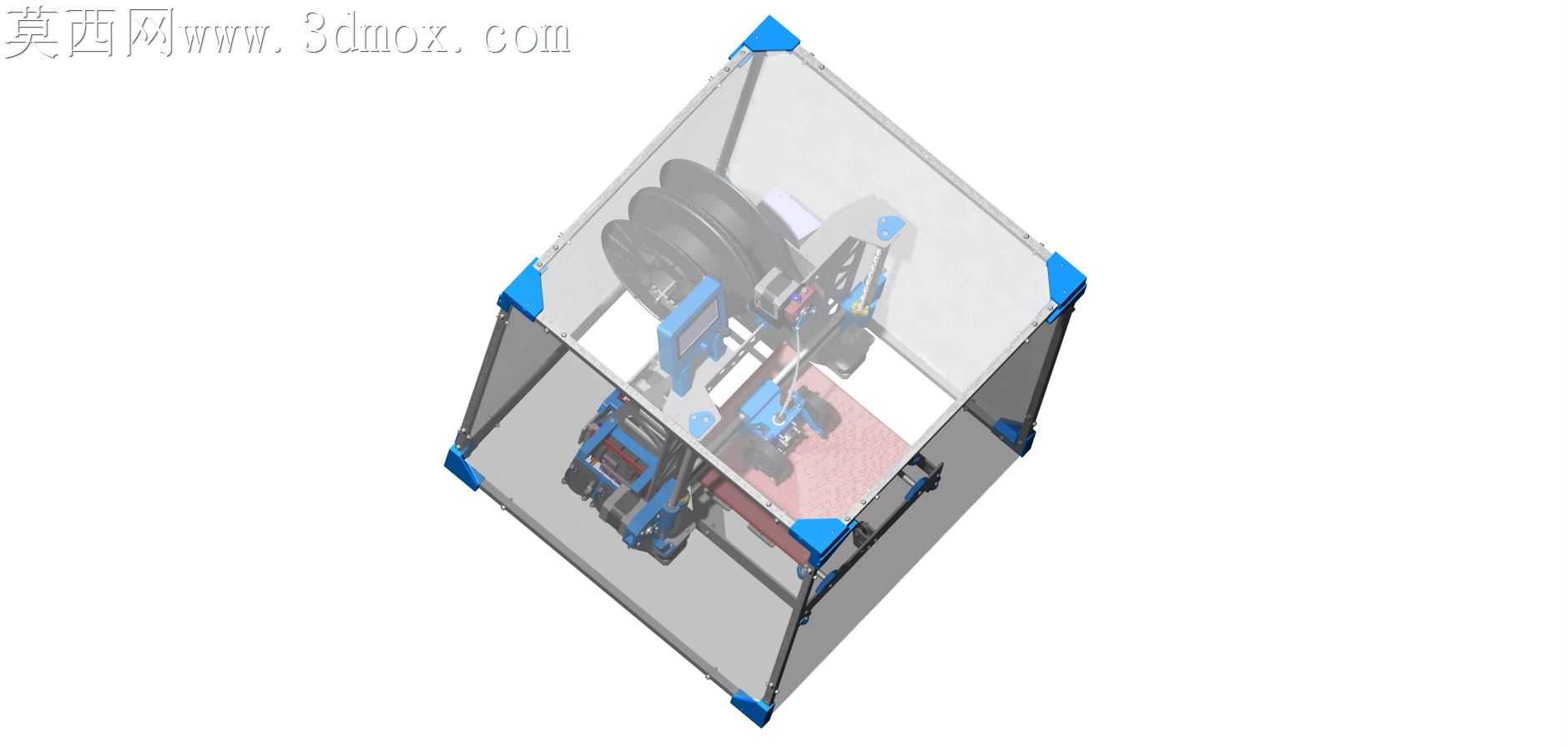

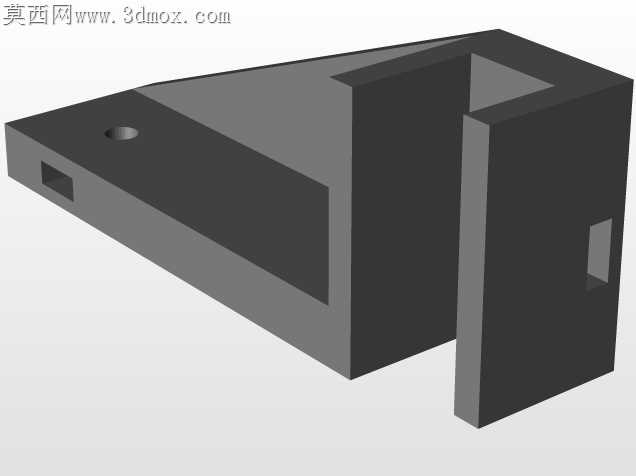

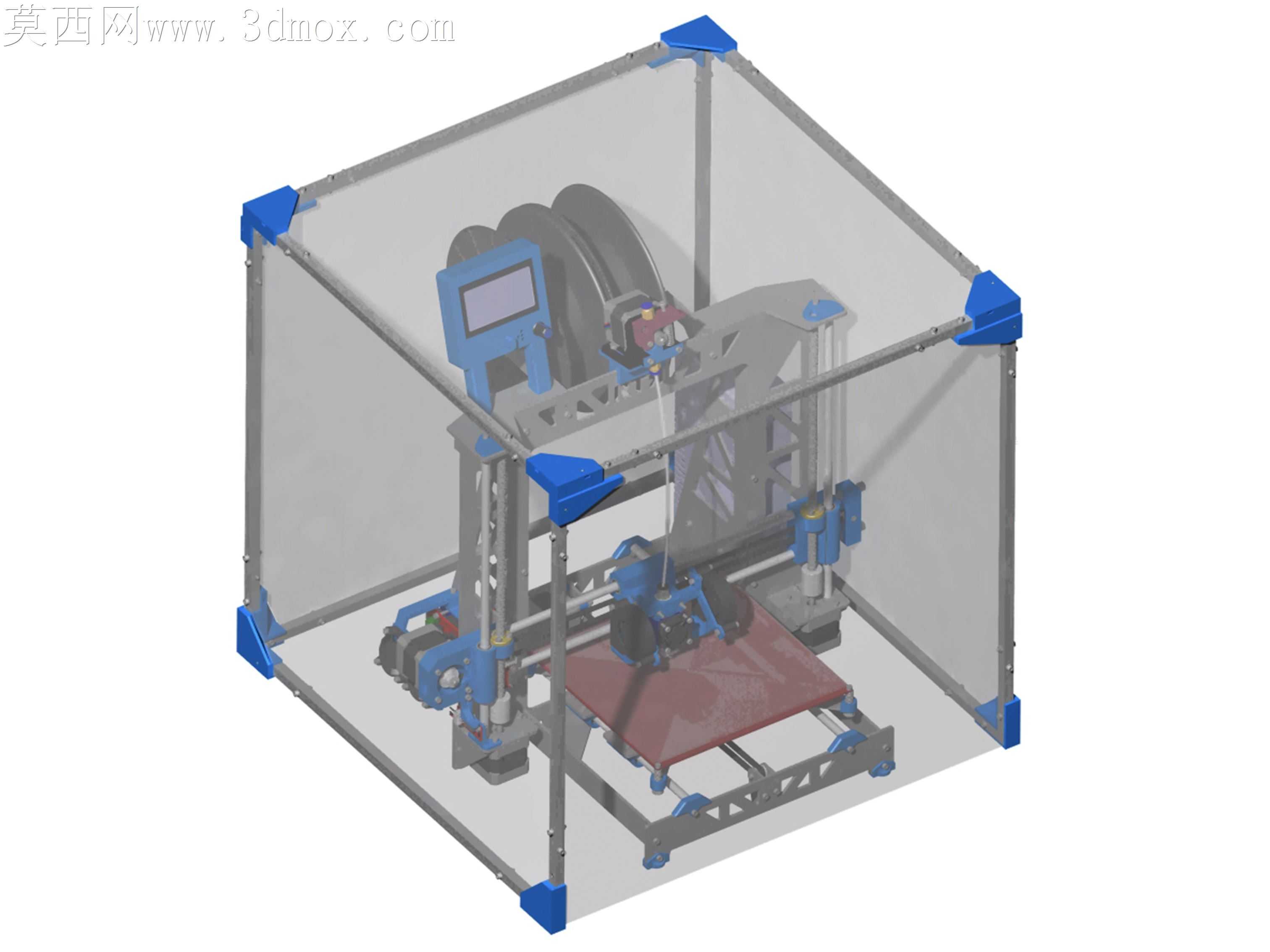

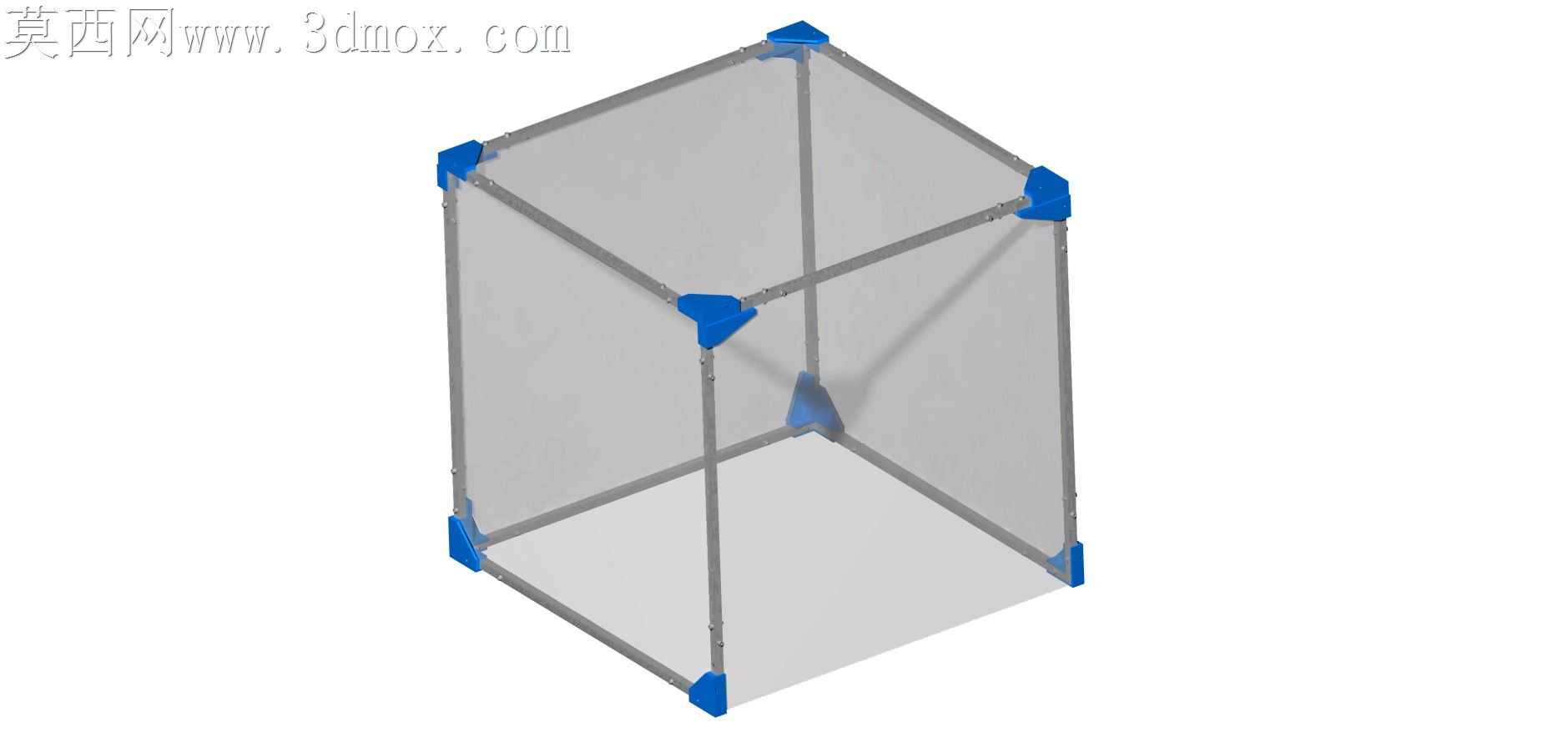

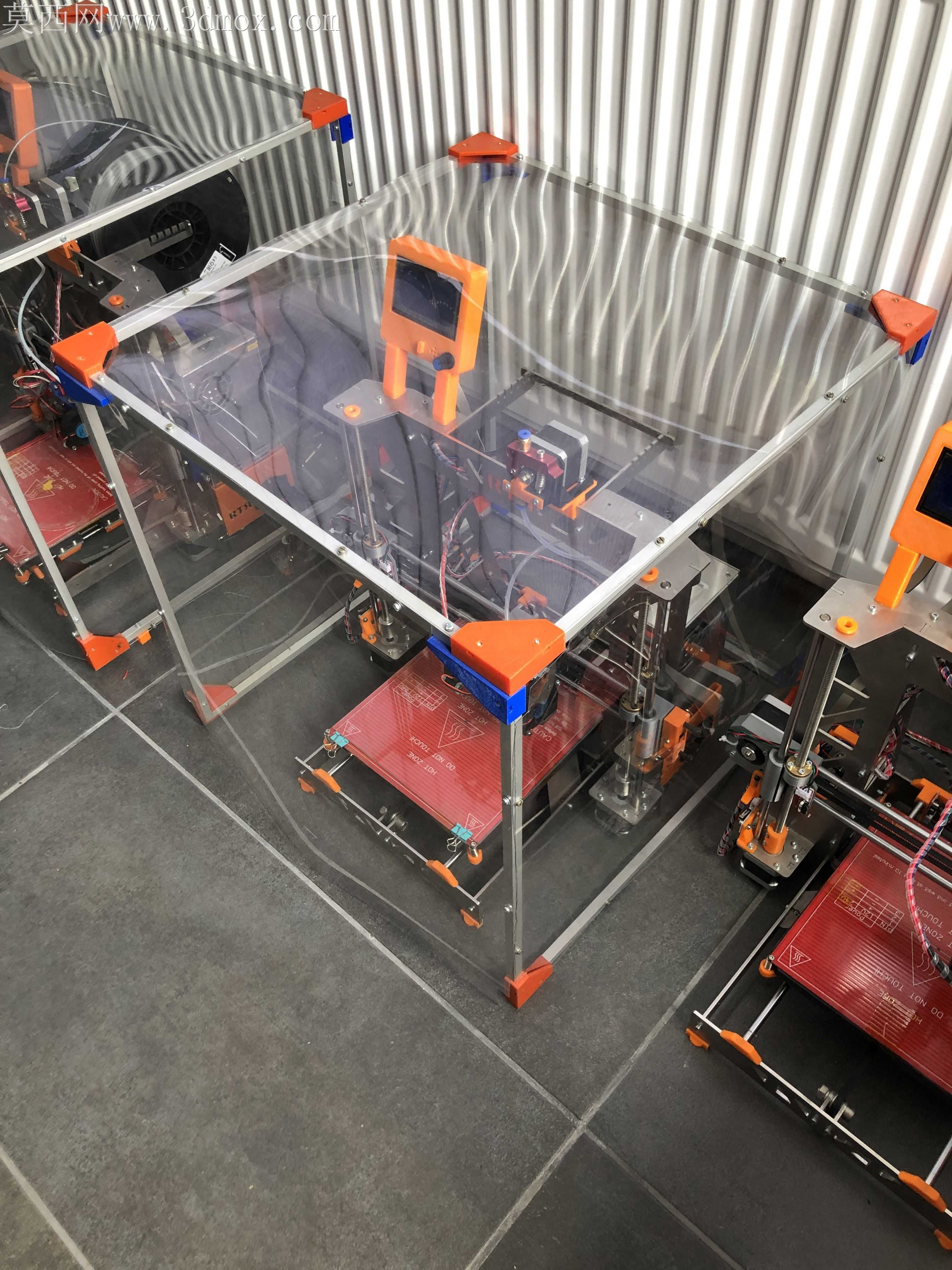

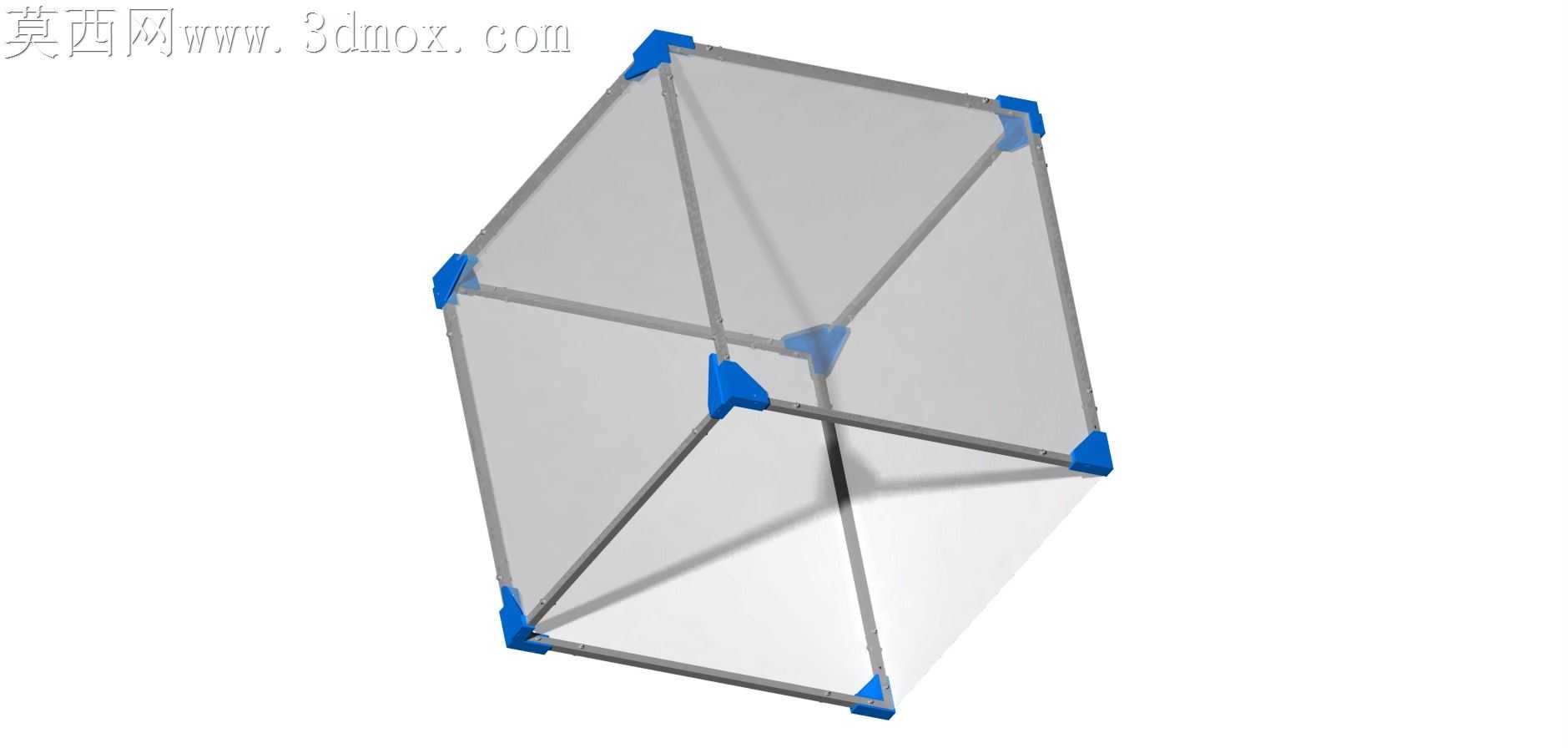

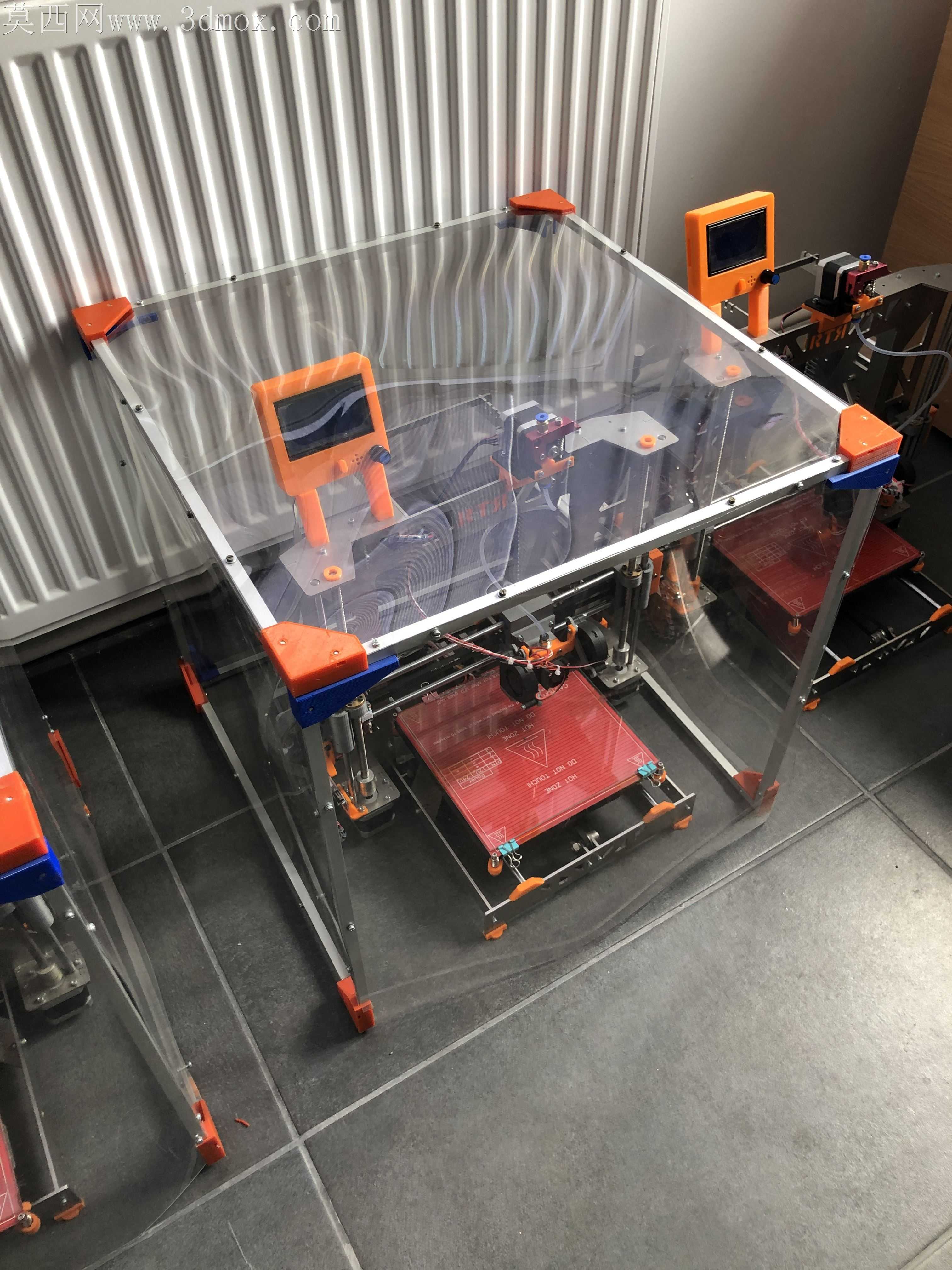

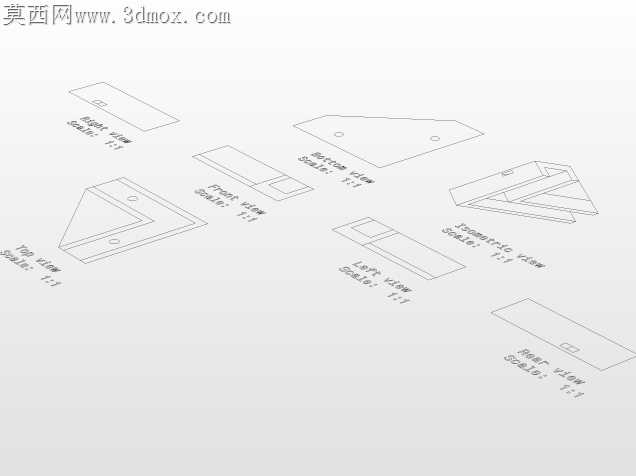

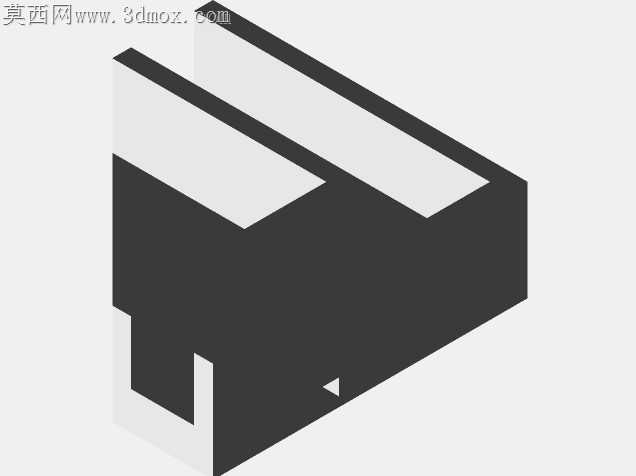

桌面级FDM设备长期暴露在开放环境中，打印ABS、PETG等耗材时逸散的微量气态挥发物容易附着在室内墙面与电子器件表面，开放式框架也无法阻挡车间内漂浮的金属切屑、木质粉尘落入传动导轨与同步带缝隙，日常挪动设备时外露的挤出头、显示屏组件更是容易被磕碰损坏，这款外罩框架的设计恰好瞄准这些实际使用中的痛点。框架边角采用模块化的蓝色角件做连接固定，没有采用常见的亚克力胶水粘接或者整板折弯工艺，角件预留的卡槽刚好卡住透明板材的边缘，装配时不需要在透明板材上打孔，避免了PETG板材打孔位置出现应力开裂的问题，角件自身的凸起结构还能在设备意外倾倒时充当缓冲防撞点，吸收磕碰产生的冲击力，不会直接撞击到内部的打印运动组件。透明板材选用半透的磨砂质感材质，既可以清晰观察内部打印进度、耗材剩余量与喷头工作状态，又能遮挡内部杂乱的走线、铝型材拼接缝隙，不会像高透亚克力那样轻易留下指纹与擦拭划痕，日常维护只需要用干布擦拭表面即可，不需要额外做防刮镀膜处理。框架与内部打印机的铝型材机架之间预留了均匀的3mm间隙，不会因为外罩安装挤压到机架的平行度，避免X轴Y轴导轨因为额外应力出现运动卡顿、层纹错位的问题，框架底部没有做全封闭底板，留出了足够的通风散热空间，不会因为外罩封闭导致驱动板、步进电机工作温度过高出现丢步，同时底部预留的空隙刚好可以容纳走线槽与电源适配器，不需要额外改动原有设备的走线布局。操作屏位置的外罩做了内凹避让，屏幕完全嵌入框架预留的开口内，边缘与外罩表面齐平，不会突出在外被误碰或者刮花，挤出头上方的区域没有做多余的遮挡结构，不会影响耗材架的转动送料，更换耗材时不需要掀开整个外罩，伸手就能完成进料退料操作。框架的拼接公差控制在0.2mm以内，所有角件的安装孔位与铝型材端面的T型槽完全对齐，装配时不需要额外锉修孔位，普通用户用内六角扳手就能完成整机组装，不需要专业的粘接或者焊接工具，后期如果某一块透明板材出现刮花或者开裂，只需要拆下对应位置的角件就能单独更换板材，不需要拆解整个外罩结构。封闭后的框架能将打印时的设备噪音降低3到5分贝，减少车间环境内的噪音干扰，同时能稳定打印腔体内的空气流动，减少外界气流吹到打印件表面导致的翘边问题，打印大尺寸ABS件时的翘曲率比开放框架降低近四成。
