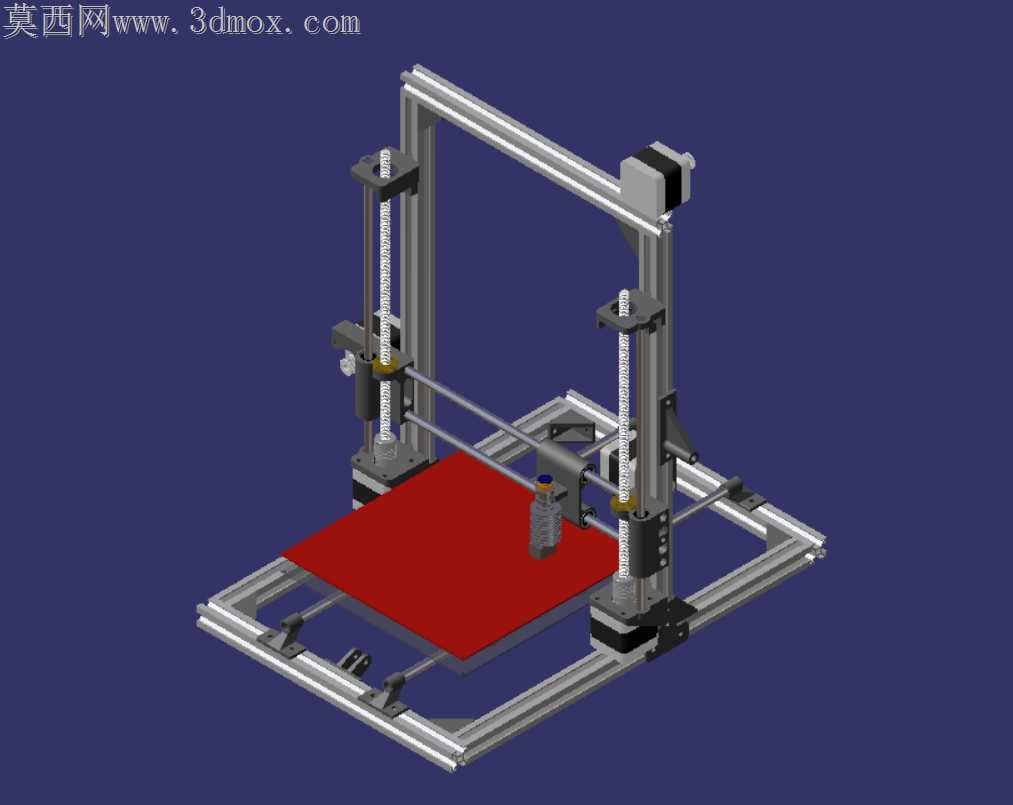

DIY升级款铝型材框架FDM熔融沉积3D打印机

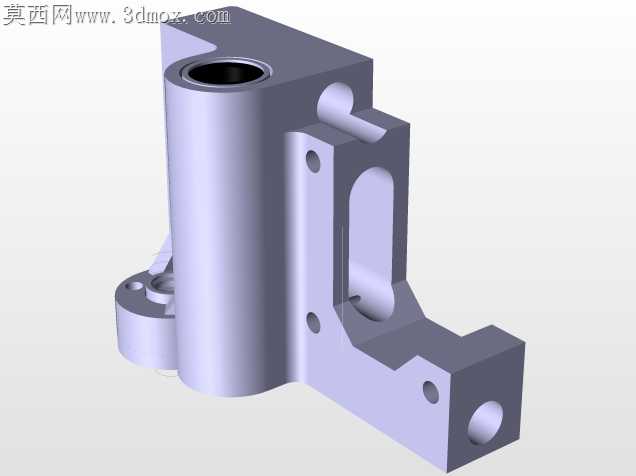

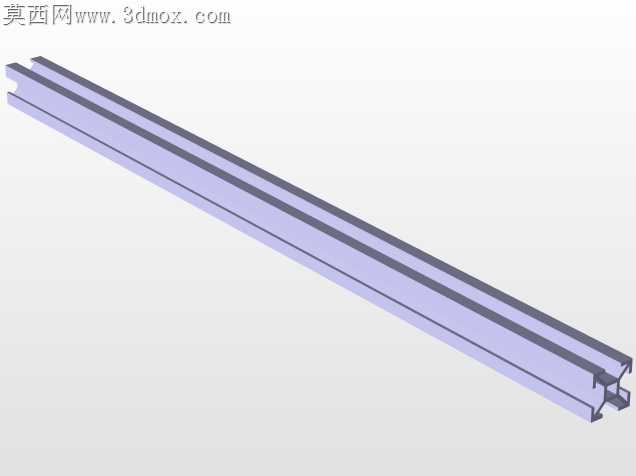

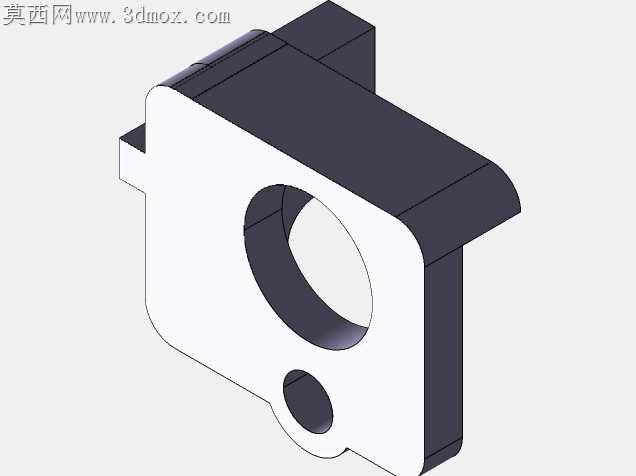

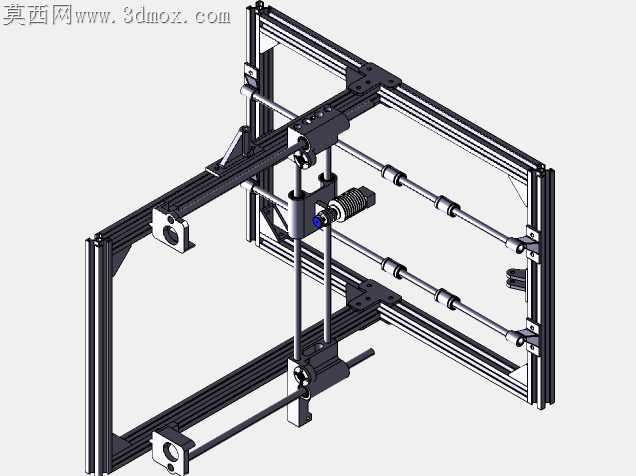

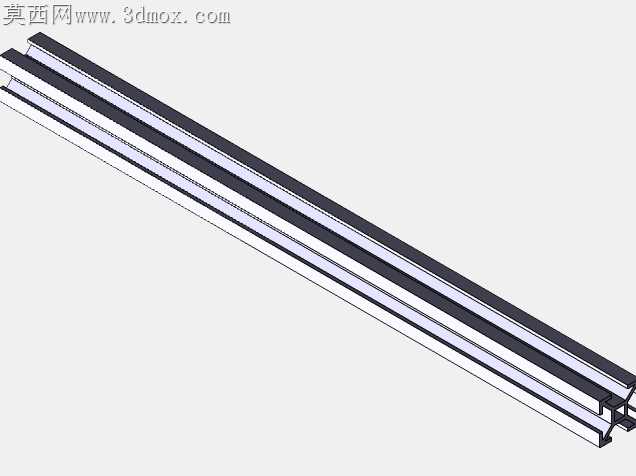

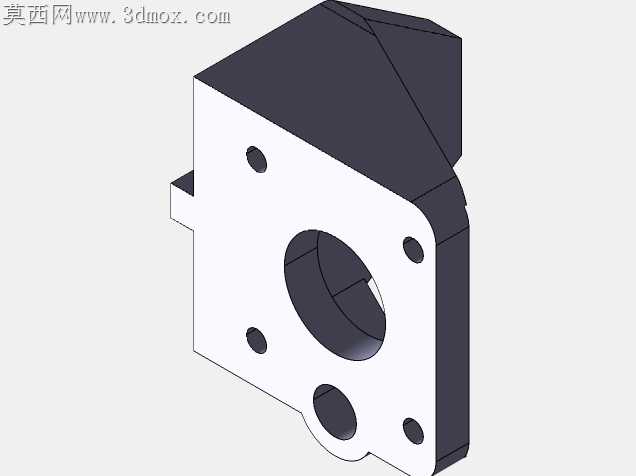

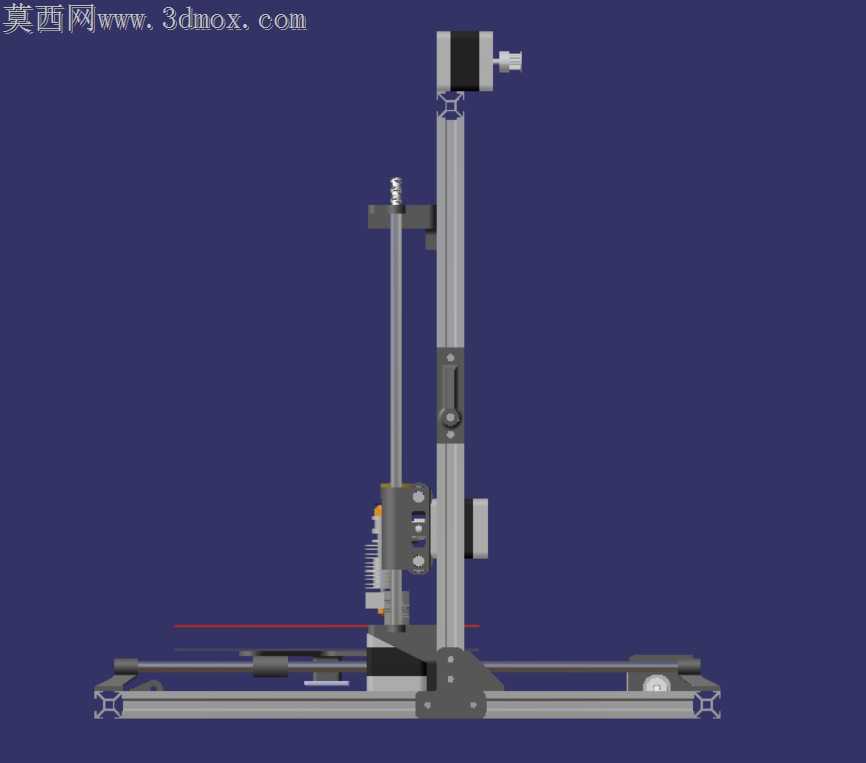

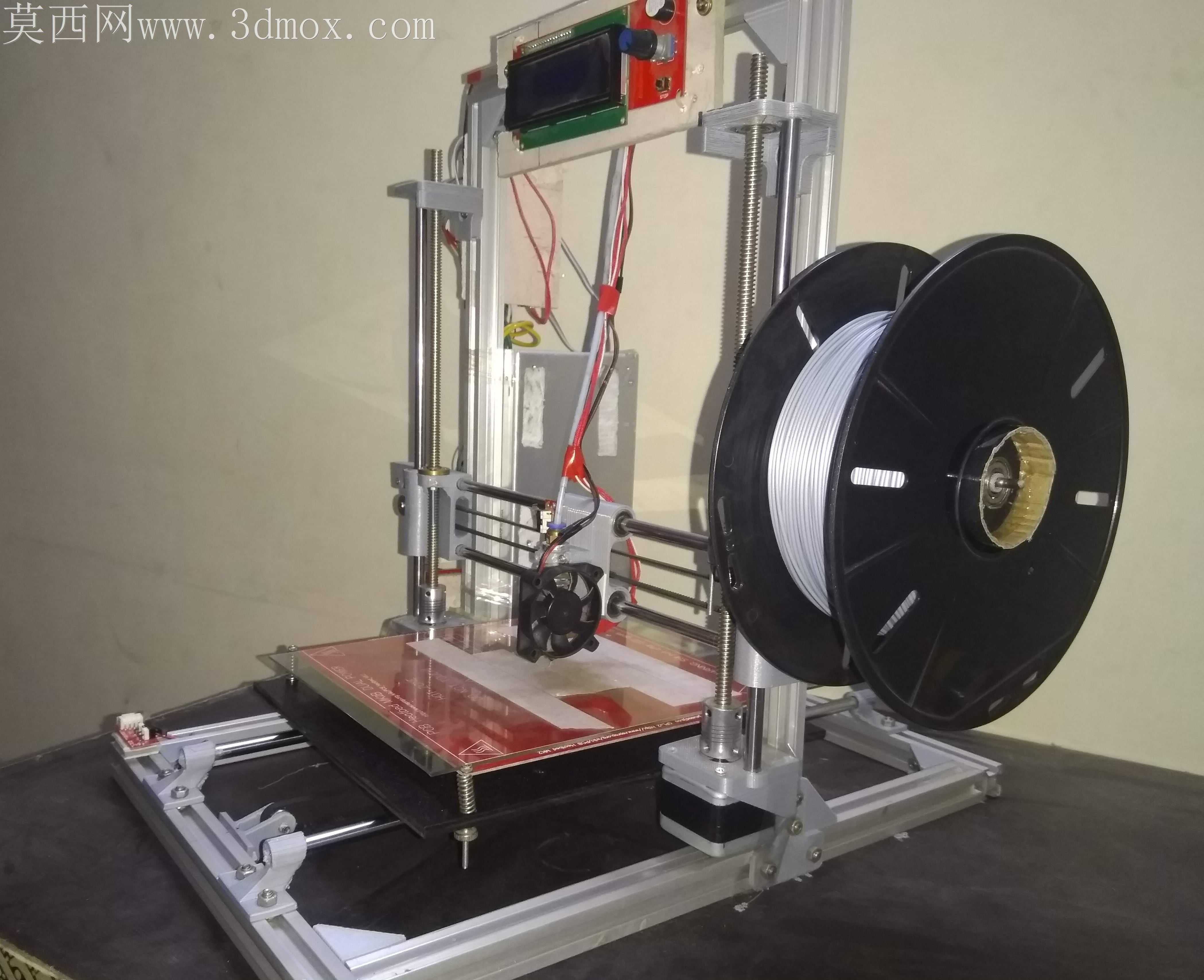

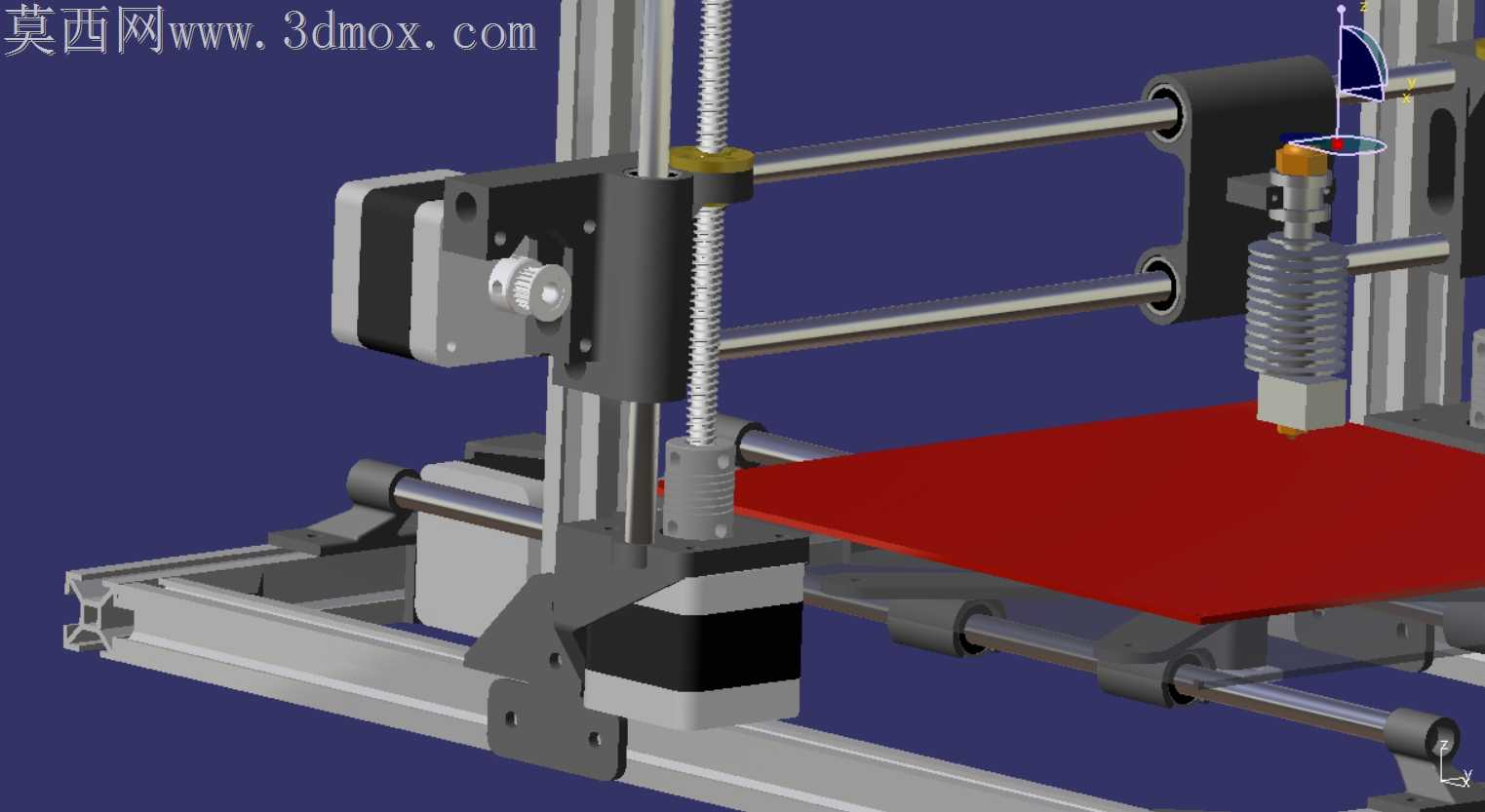

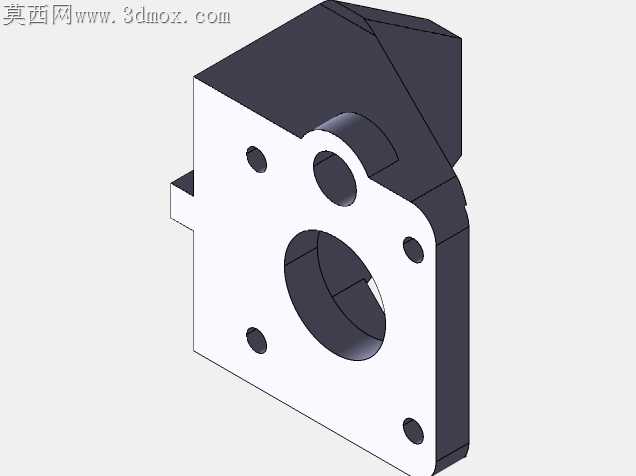

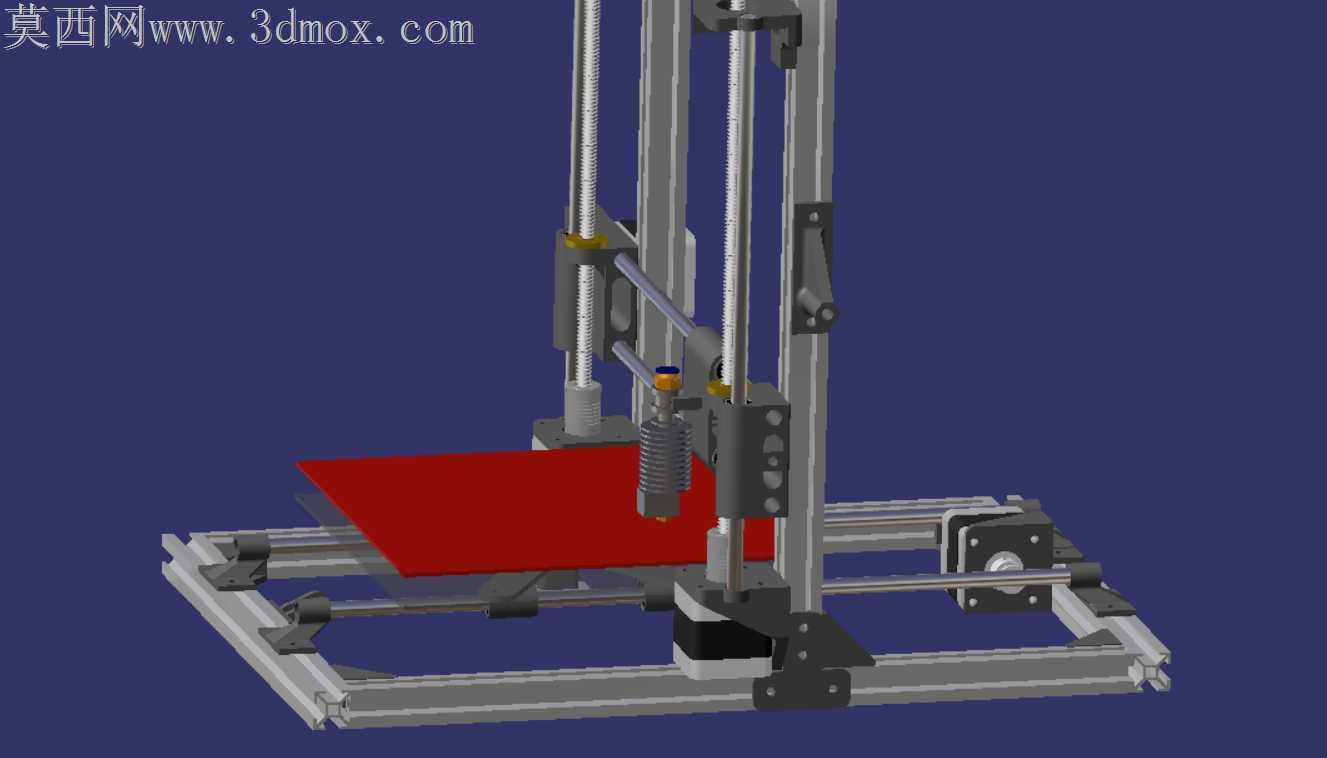

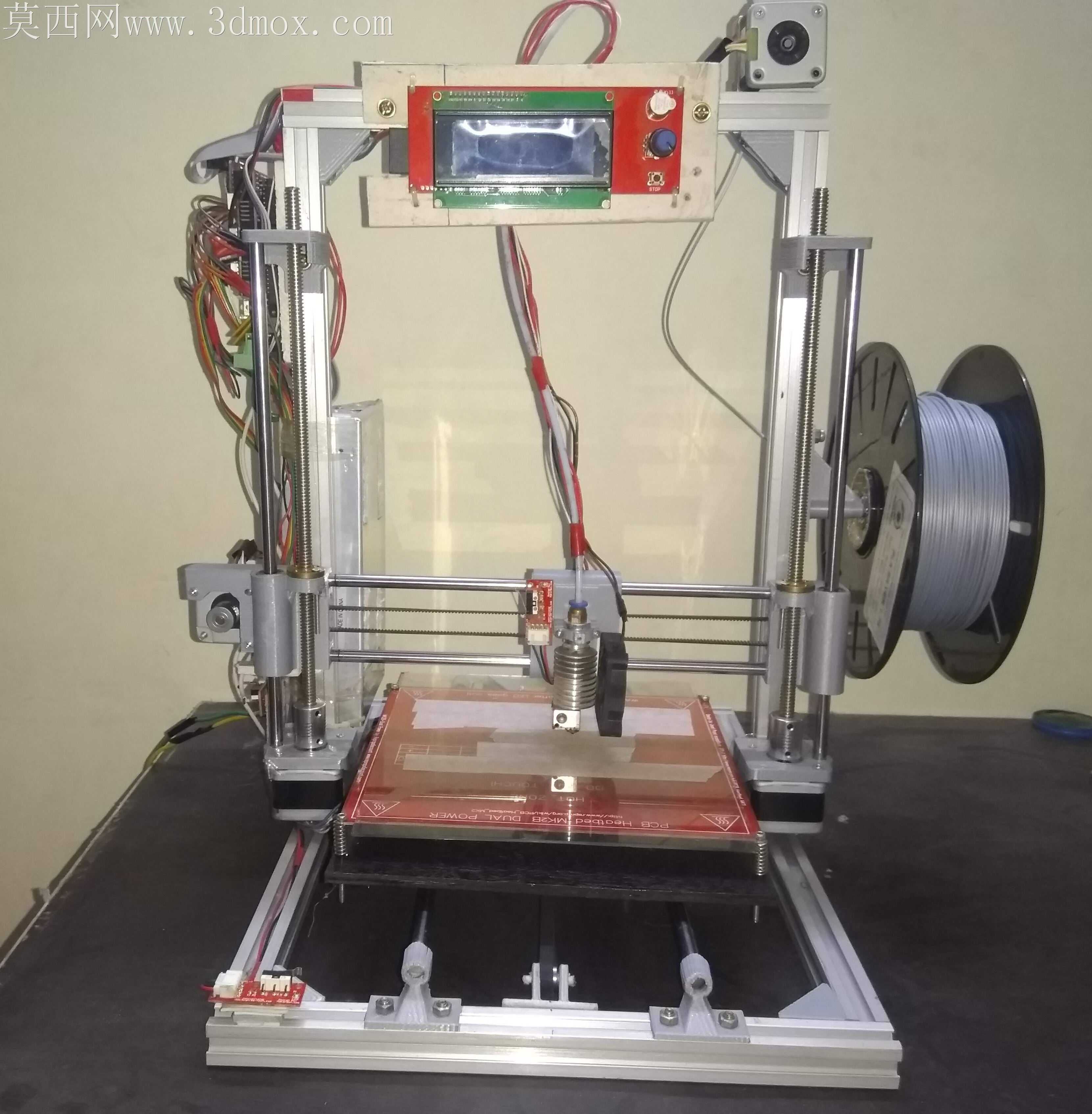

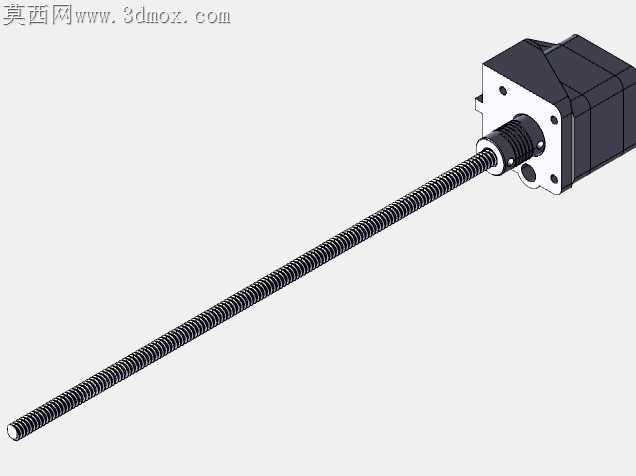

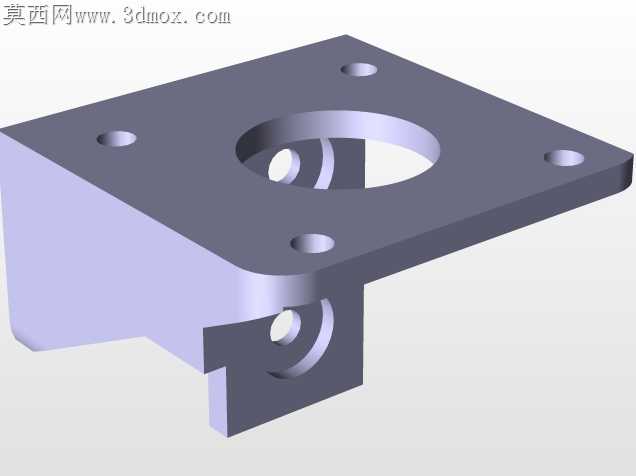

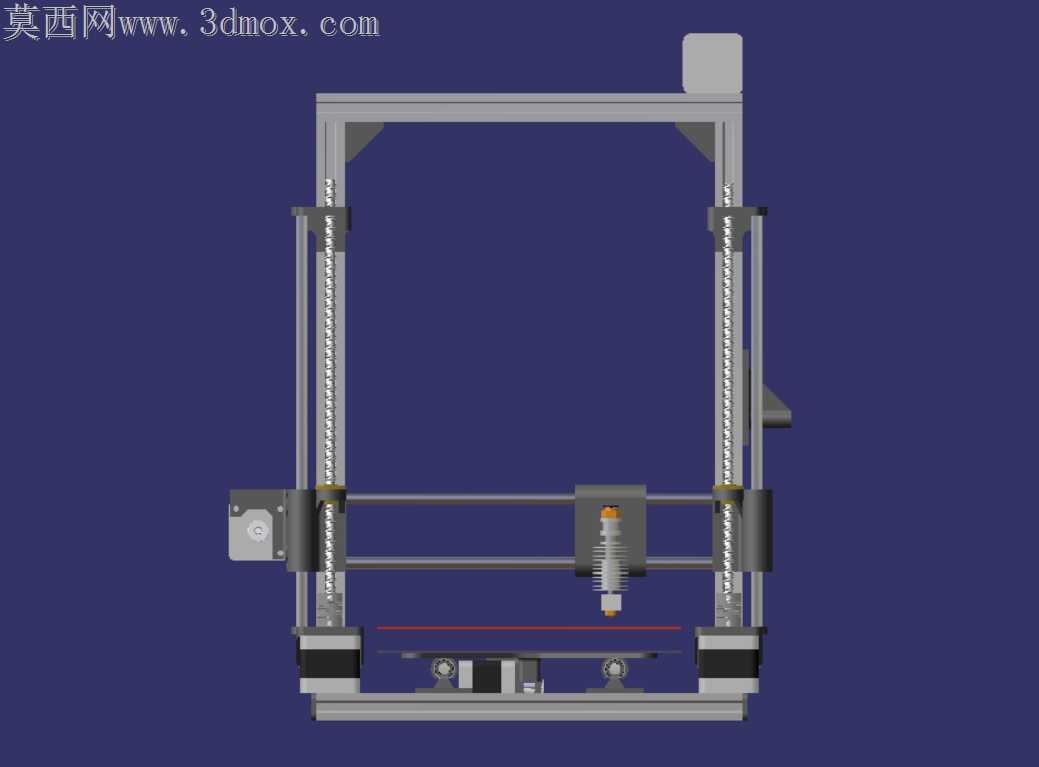

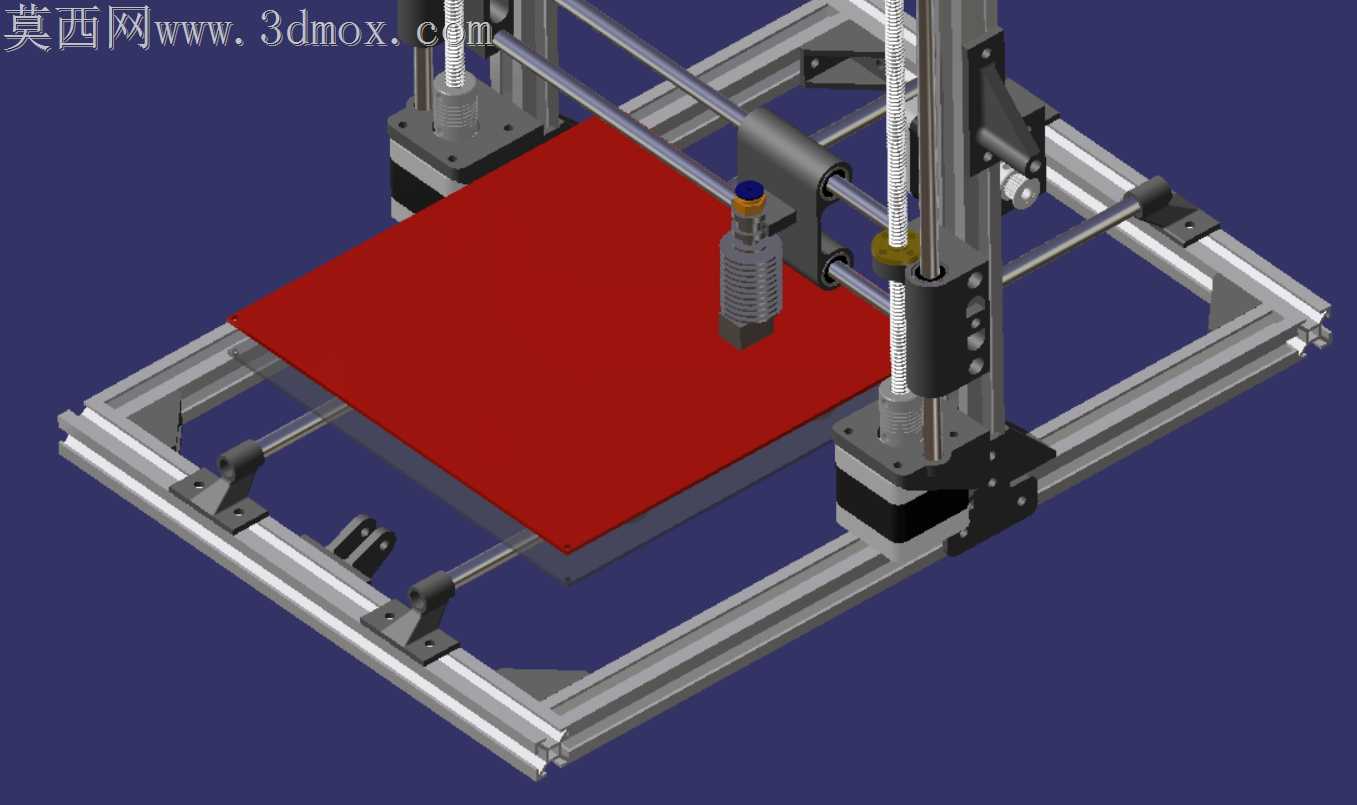

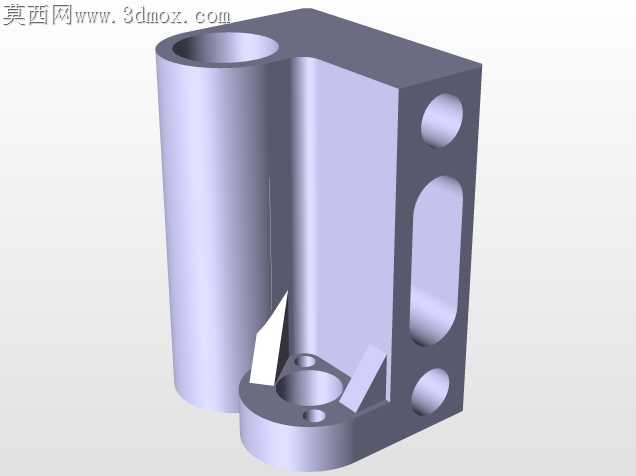

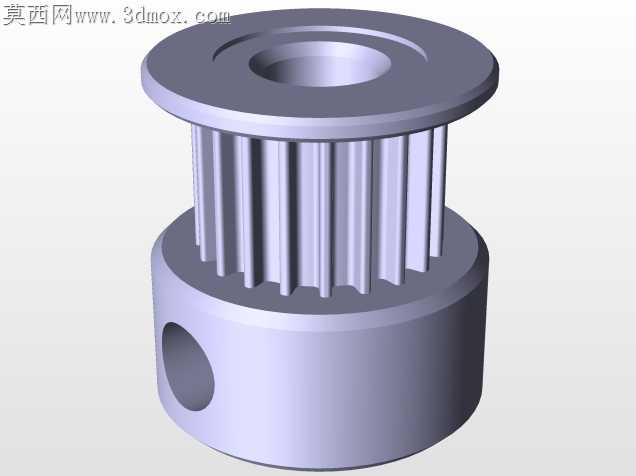

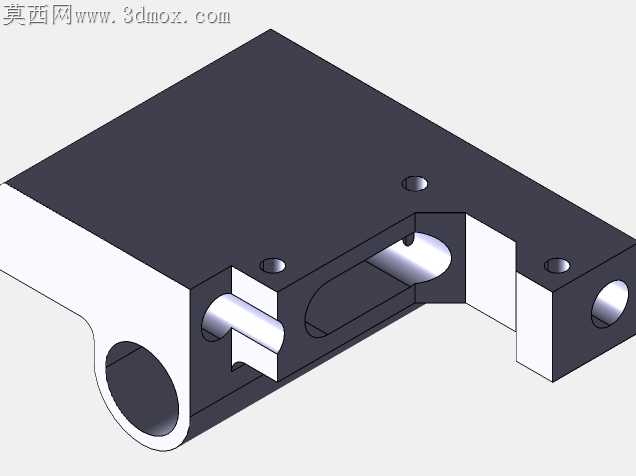

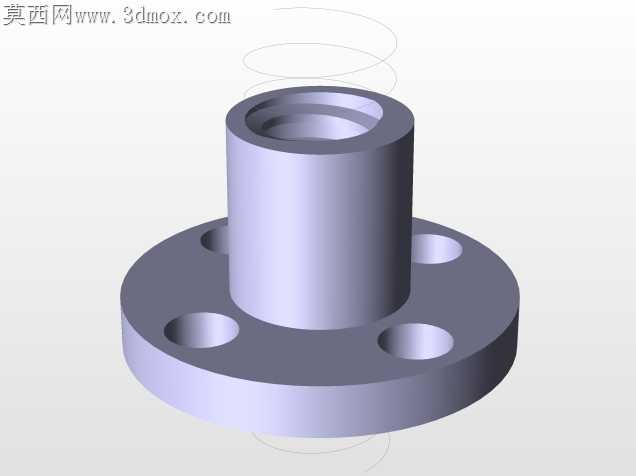

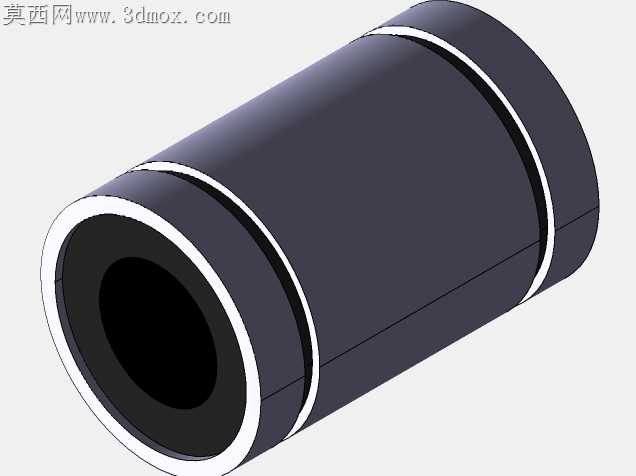

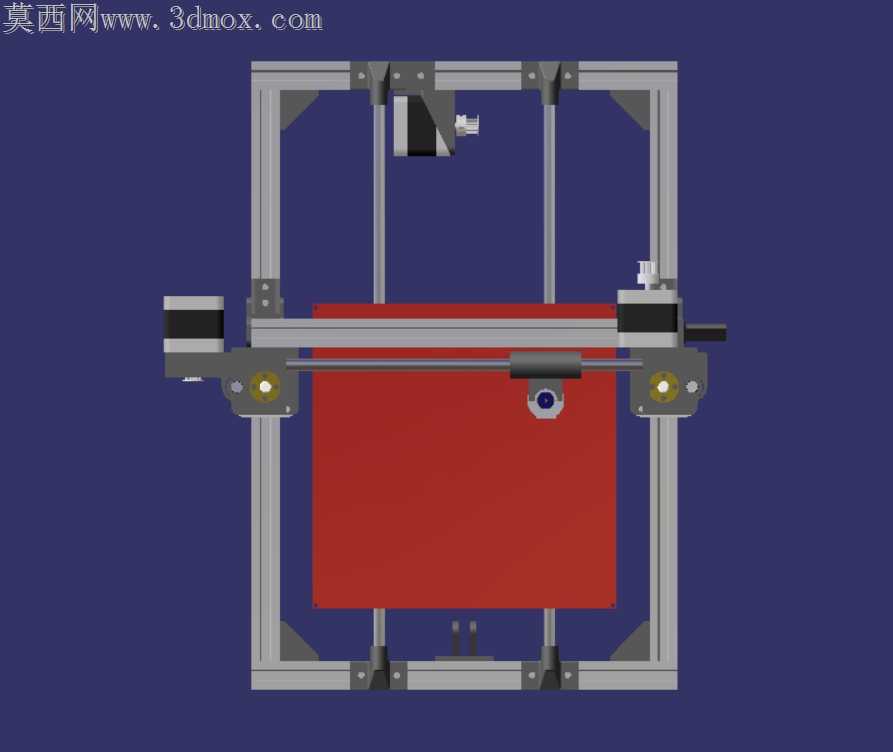

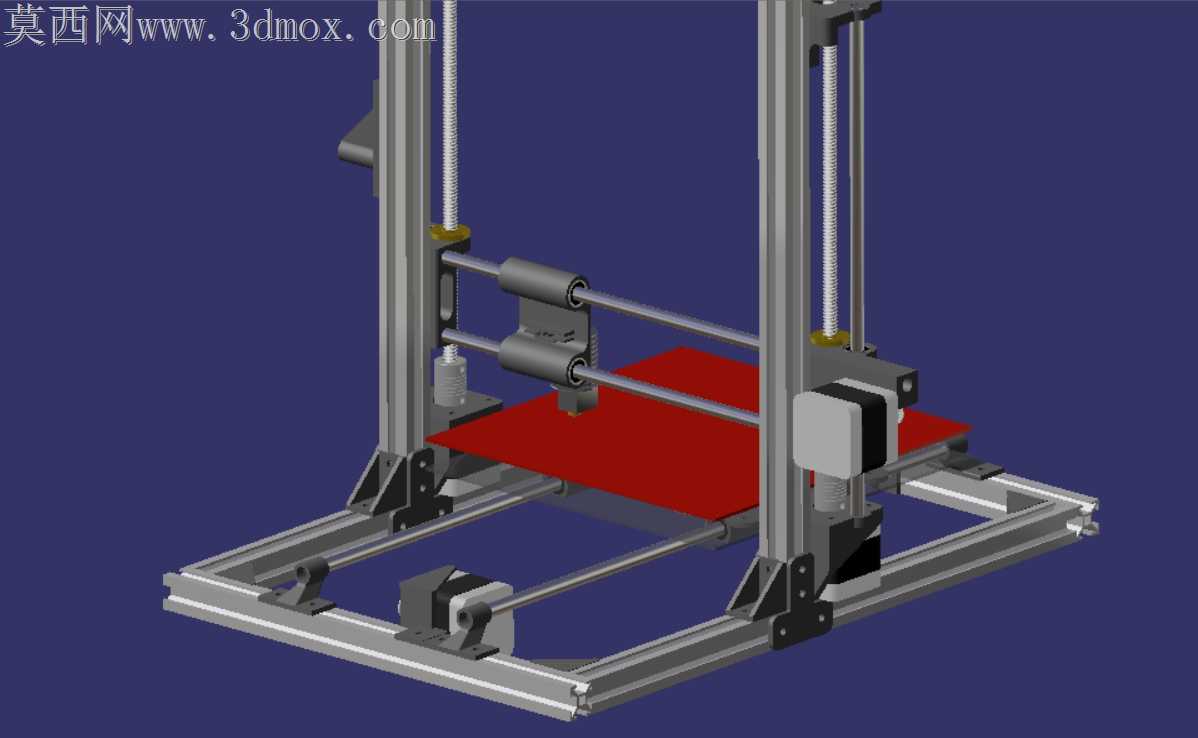

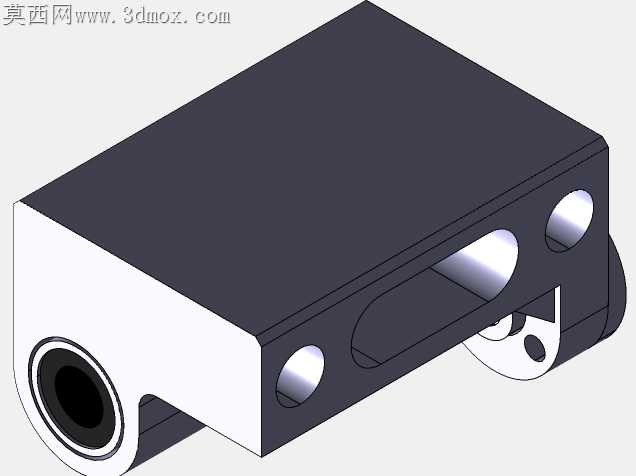

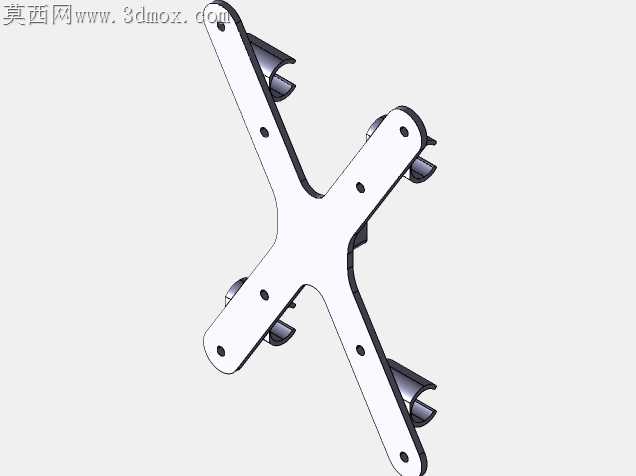

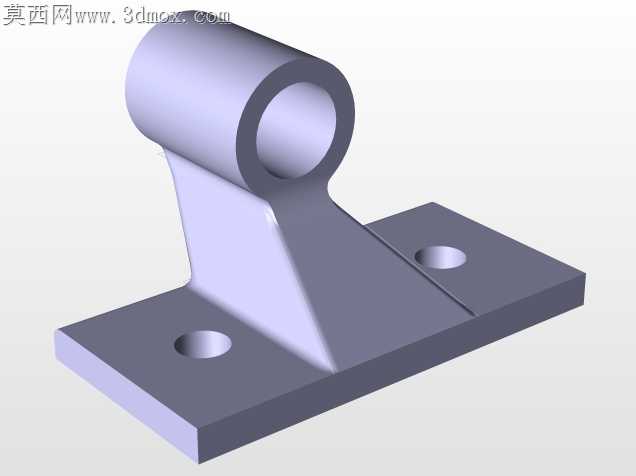

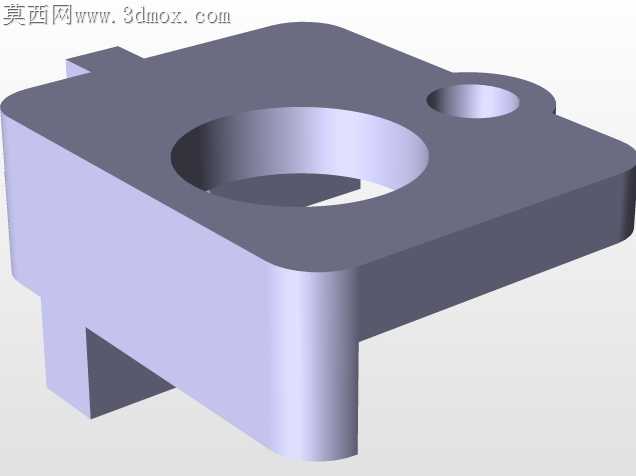

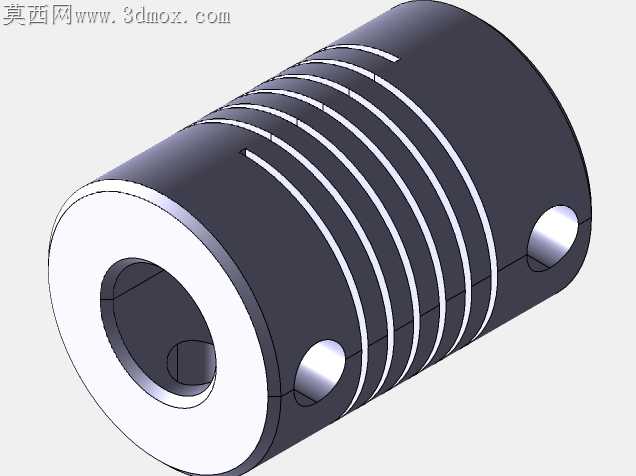

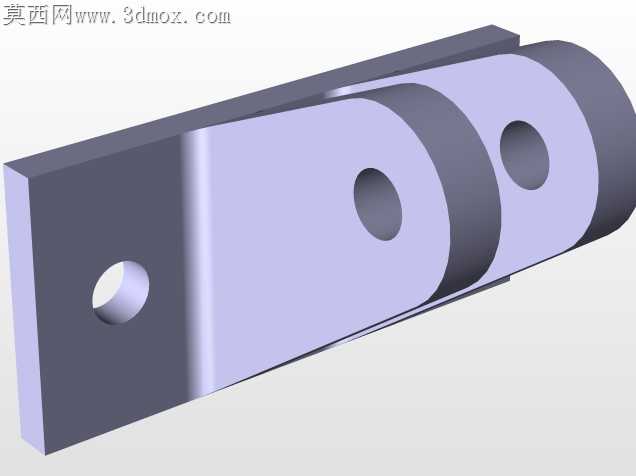

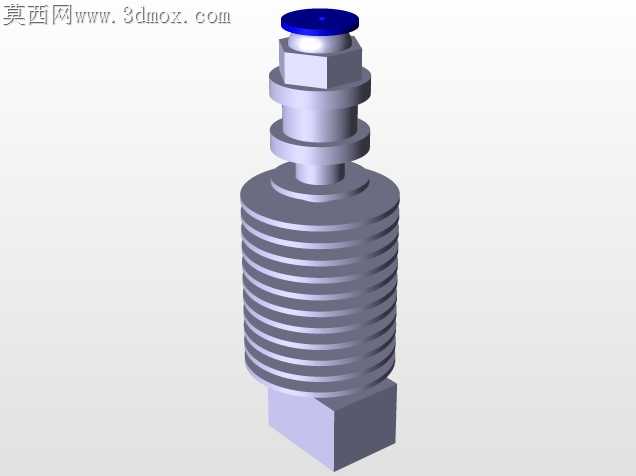

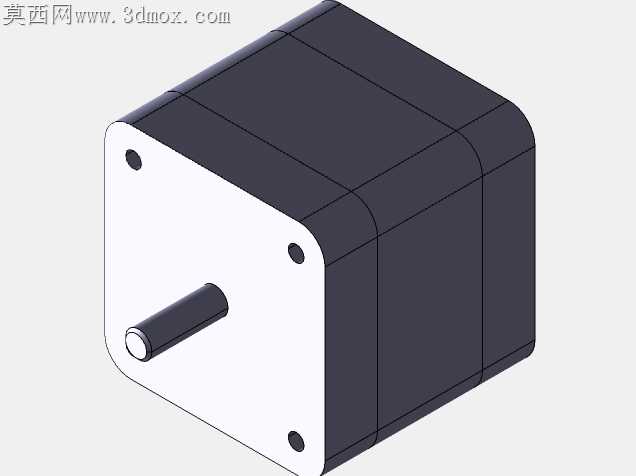

铝型材框架拼接的DIY机型最容易在长期打印震动中出现型材拼接位松旷，Z轴丝杆与光杆平行度偏移直接导致打印层纹错位，这款升级机型在框架连接位做了内嵌角码加顶丝的双重锁止设计，没有沿用普通DIY机型单靠T型螺栓锁紧的方案，避免打印头高速往复运动带来的框架共振传导到打印平台。红色的打印平台采用了四边可调的弹簧预紧结构，没有用整块铝板直接锁在Y轴滑块上，平台下方预留了加热膜的走线槽位，Y轴传动的同步带张紧轮做了偏心可调设计，不用拆解外罩就能徒手调整皮带张紧度，避免长期使用后同步带跳齿导致的Y轴走位偏差。X轴的打印头滑座采用了双光杆限位的结构，打印头安装位预留了不同规格挤出头的安装孔位，不用重新打孔就能更换近程或者远程挤出组件，Z轴的两个丝杆螺母座做了同轴度微调的腰型孔，安装时不用反复刮研端面就能调整丝杆与光杆的平行度，避免Z轴上下运动时出现卡顿丢步。框架底部的四个脚座做了橡胶减震垫的安装位，能抵消一部分高速打印时的震动传导到放置台面，走线全部沿着铝型材的槽位布置，没有外露的飞线，避免运动部件剐蹭线材导致的短路隐患。打印头的限位开关安装位做了可上下调整的滑槽，能根据不同厚度的打印平台调整Z轴原点位置，不用额外粘贴限位挡块。X轴两端的同步轮做了防跳齿的挡边设计，同步带运转时不会从带轮槽位脱出，Y轴的直线导轨滑块做了防尘刮片的安装槽，能阻挡打印过程中产生的PLA、PETG碎屑进入滑块滚道，延长导轨使用寿命。整个框架的型材拼接公差控制在0.1mm以内，组装时不需要额外修磨型材端面就能保证各轴的垂直度，打印平台的调平螺母做了防滑滚花设计，徒手调整时不会打滑，不用借助扳手就能完成平台调平操作。Z轴的步进电机安装座做了减震垫的夹层设计，电机运转时的震动不会直接传导到Z轴丝杆上，减少Z轴层纹的产生。
