人体工学塑料通用拉手结构设计

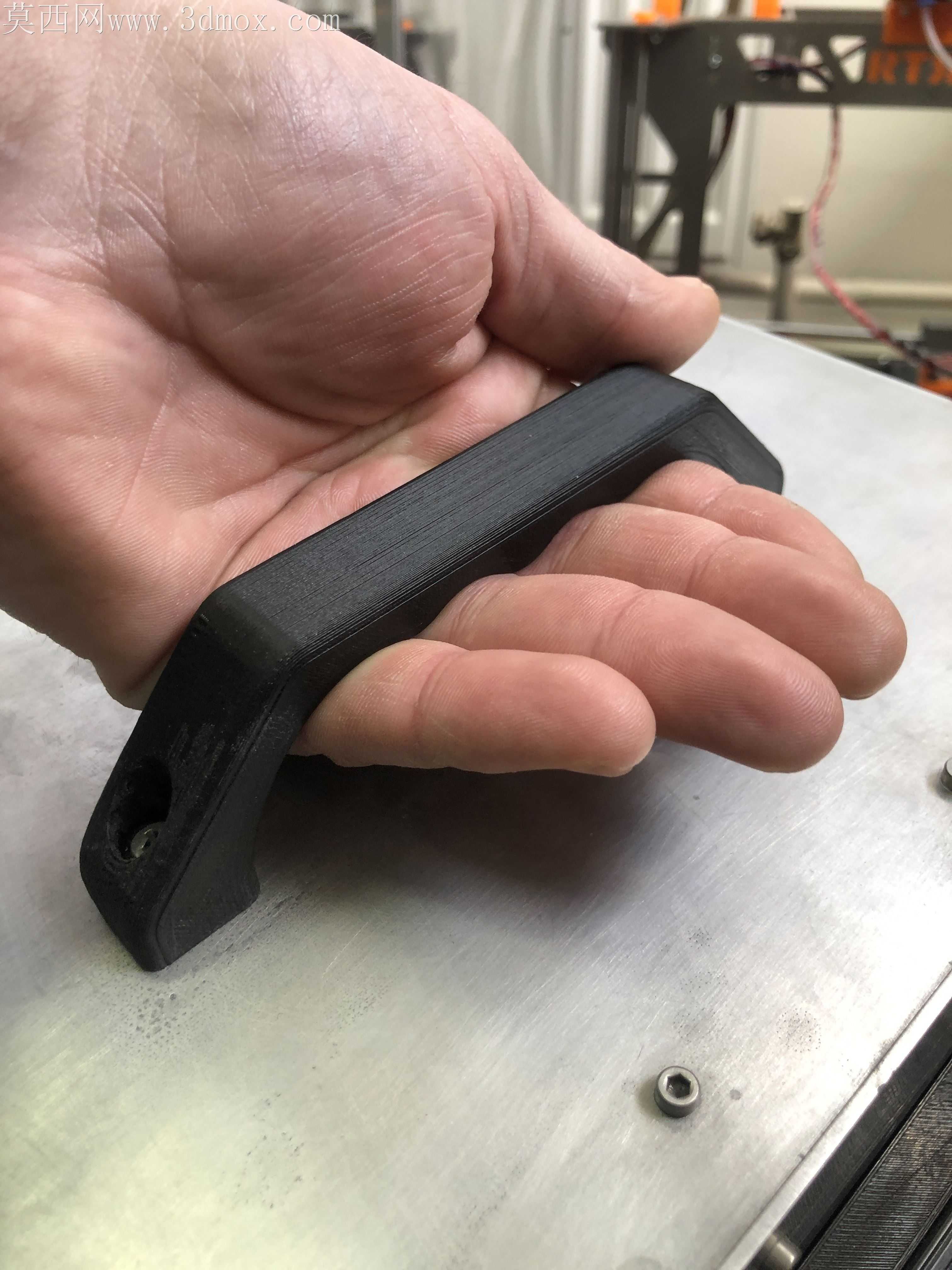

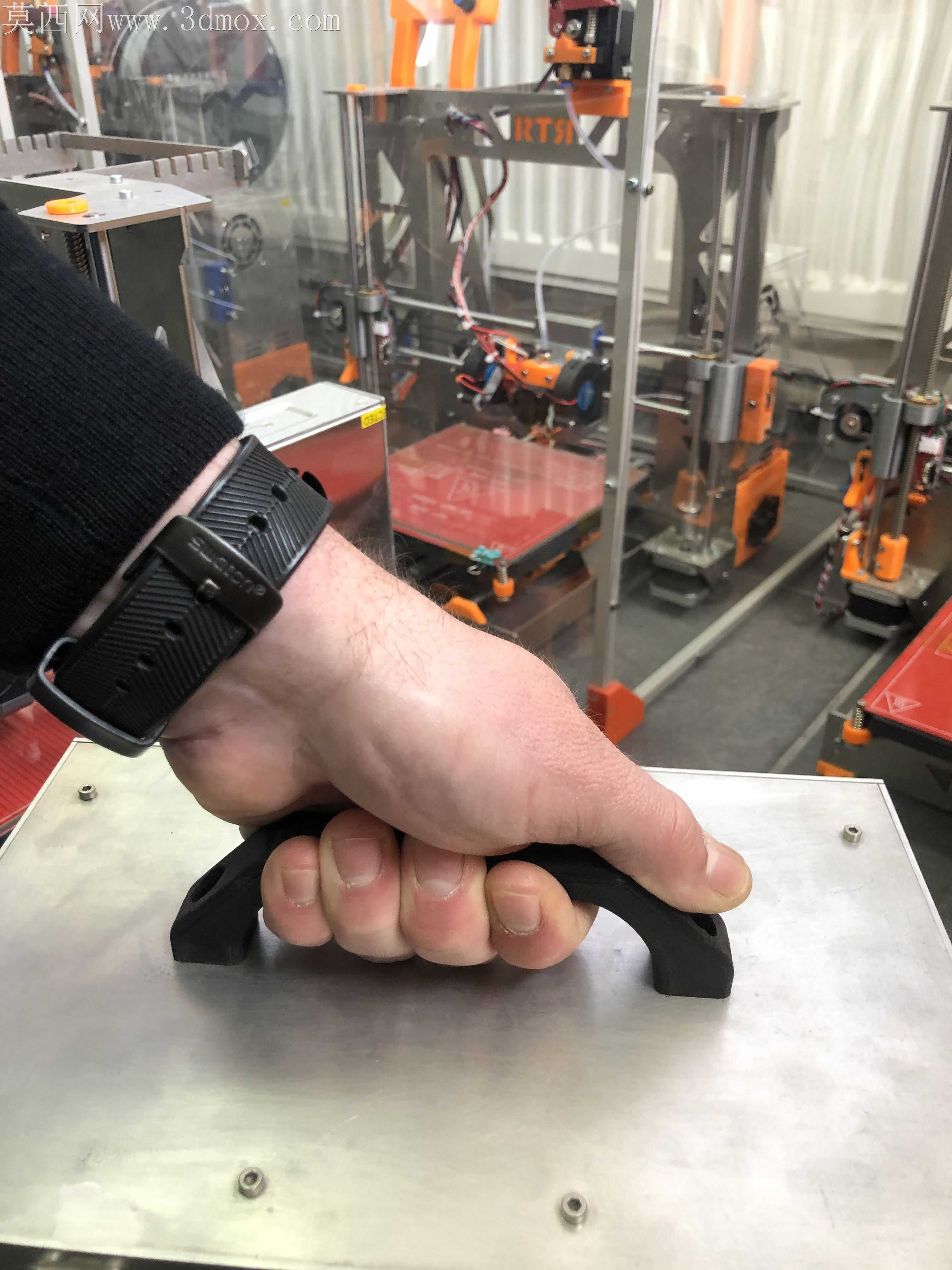

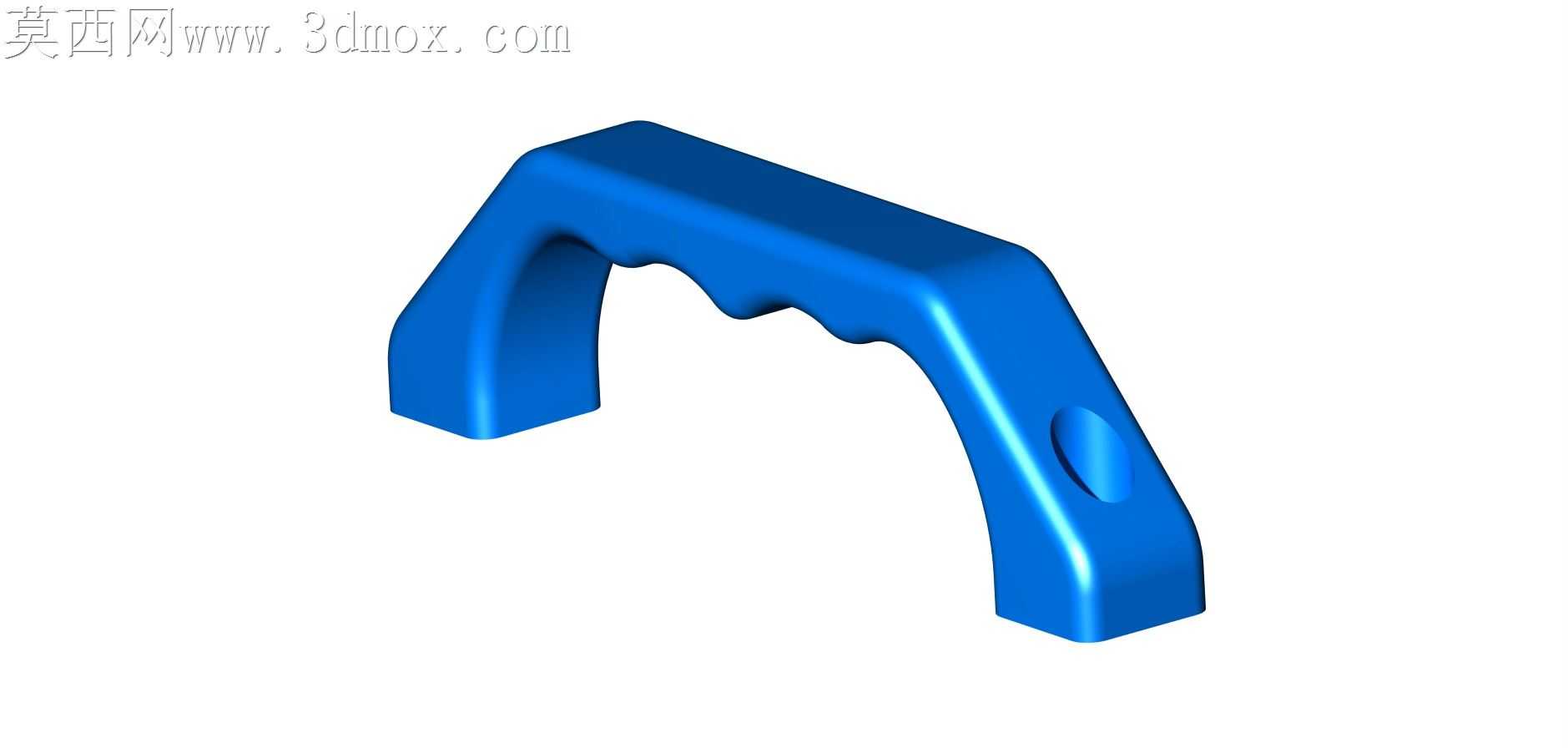

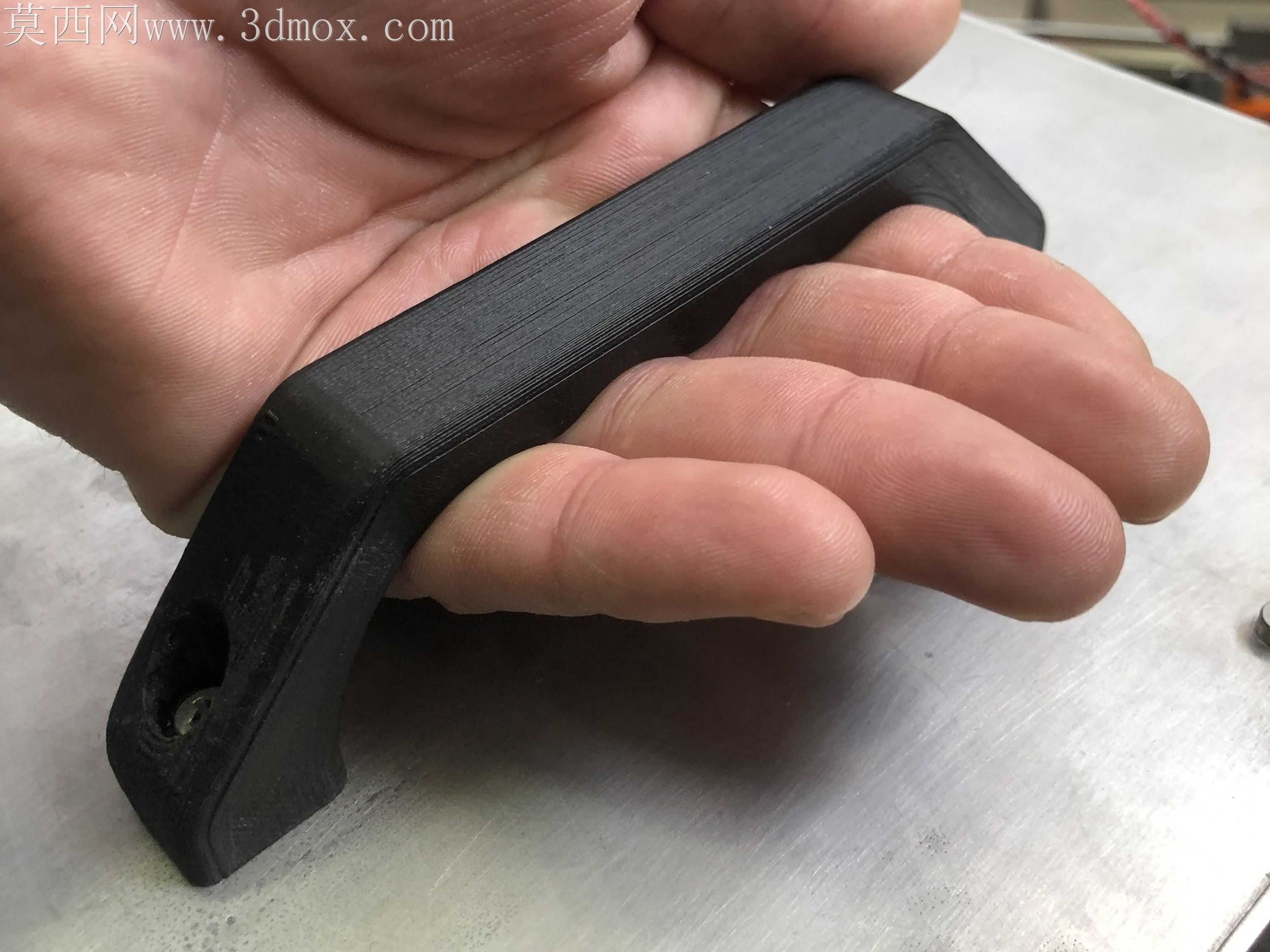

本款通用拉手采用人体工学设计理念完成三维建模，整体造型为长条形桥型结构，建模阶段首先通过草图绘制拉手的外轮廓曲线，重点优化握持区域的曲面弧度，反复调整曲面曲率以匹配人手自然握持时的指腹贴合角度，在距离拉手安装端120毫米的握持核心区预留5毫米的指缝避让距离，避免握持时指节与安装面产生挤压磕碰。建模过程中对安装端的沉孔结构做了精细化处理，沉孔深度与孔径按照标准紧固件尺寸设计，既保证螺丝安装后头部完全沉入孔内不外露，又兼顾安装端的结构强度，避免安装锁紧时出现应力开裂。材质方面选用通用工程塑料作为设计基材，渲染阶段赋予模型哑光磨砂的塑料材质质感，还原3D打印成品的细微层纹与哑光黑表面效果，通过调整材质的粗糙度、漫反射参数，模拟实际握持使用后的轻微磨损质感，让渲染效果更贴近真实成品状态。结构设计上，拉手的背部与安装接触面做了微小的让位间隙设计，无需额外加装垫片即可保证安装后拉手与门板、设备面板贴合紧密，不会出现晃动异响；整体壁厚做了均匀化处理，过渡区域全部采用圆角过渡，避免直角结构带来的应力集中问题，既适合注塑批量生产，也适配FDM3D打印的工艺要求，打印时无需添加过多支撑结构，仅在安装孔位置设置少量易拆除支撑即可完成制作。设计过程中充分考虑通用性需求，安装孔距采用行业通用的标准尺寸，可适配各类设备柜门、印刷设备舱门、工具箱门、家居柜门等多种场景的安装需求，握持区域的曲面经过多次人机工程验证，单手握持时受力均匀，长时间提拉开启也不会产生硌手的不适感，整体造型简洁利落，没有多余的装饰结构，兼顾实用性与外观的整洁度。
