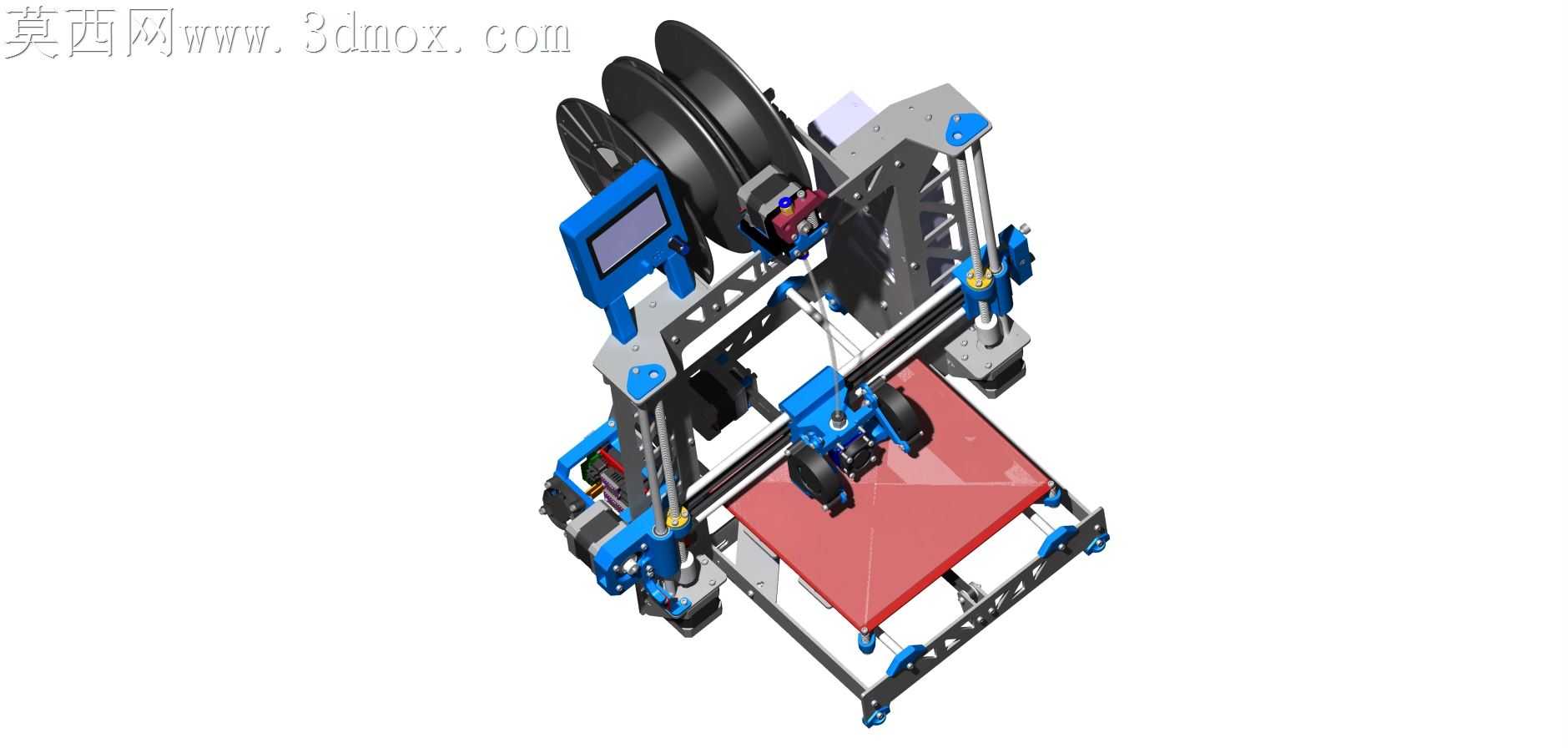

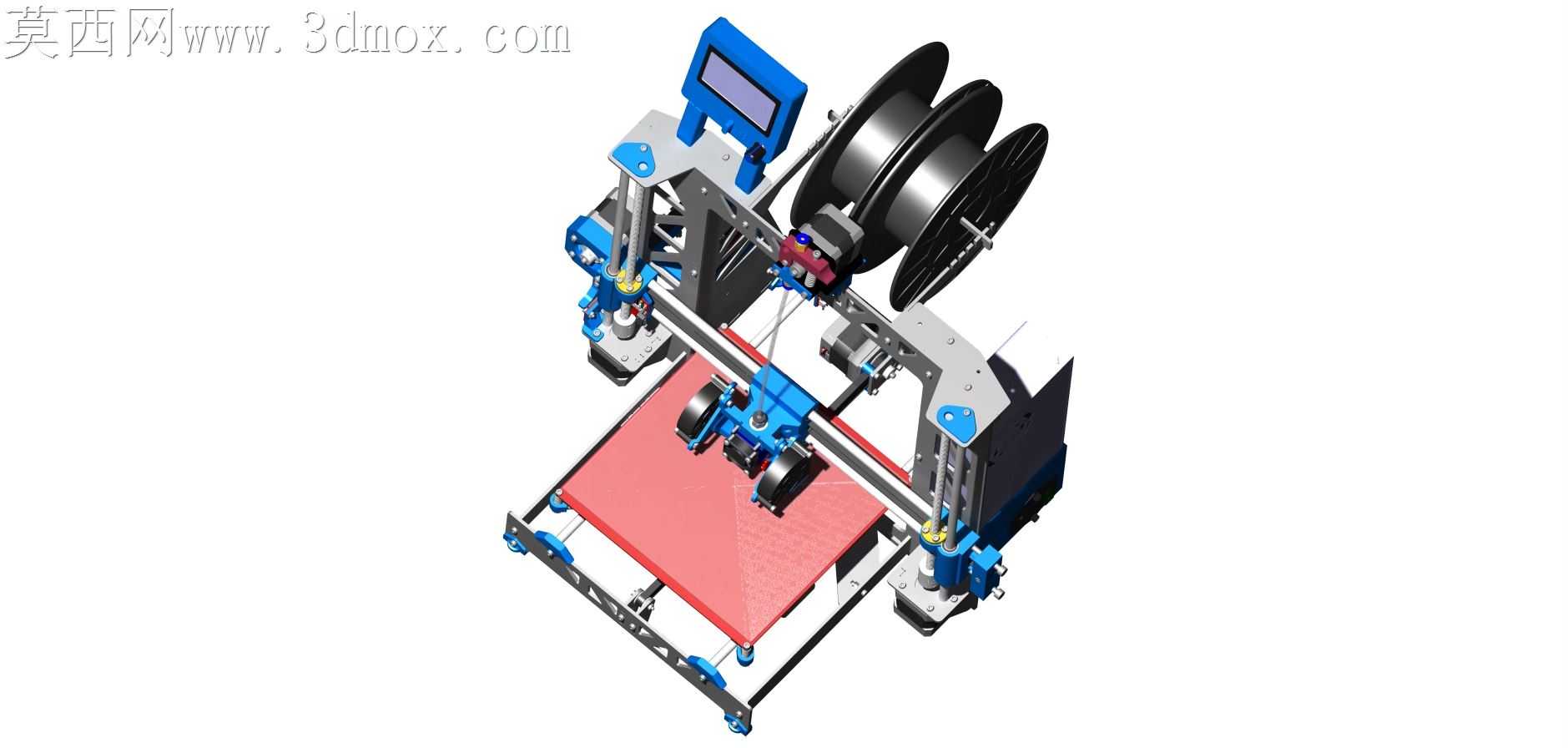

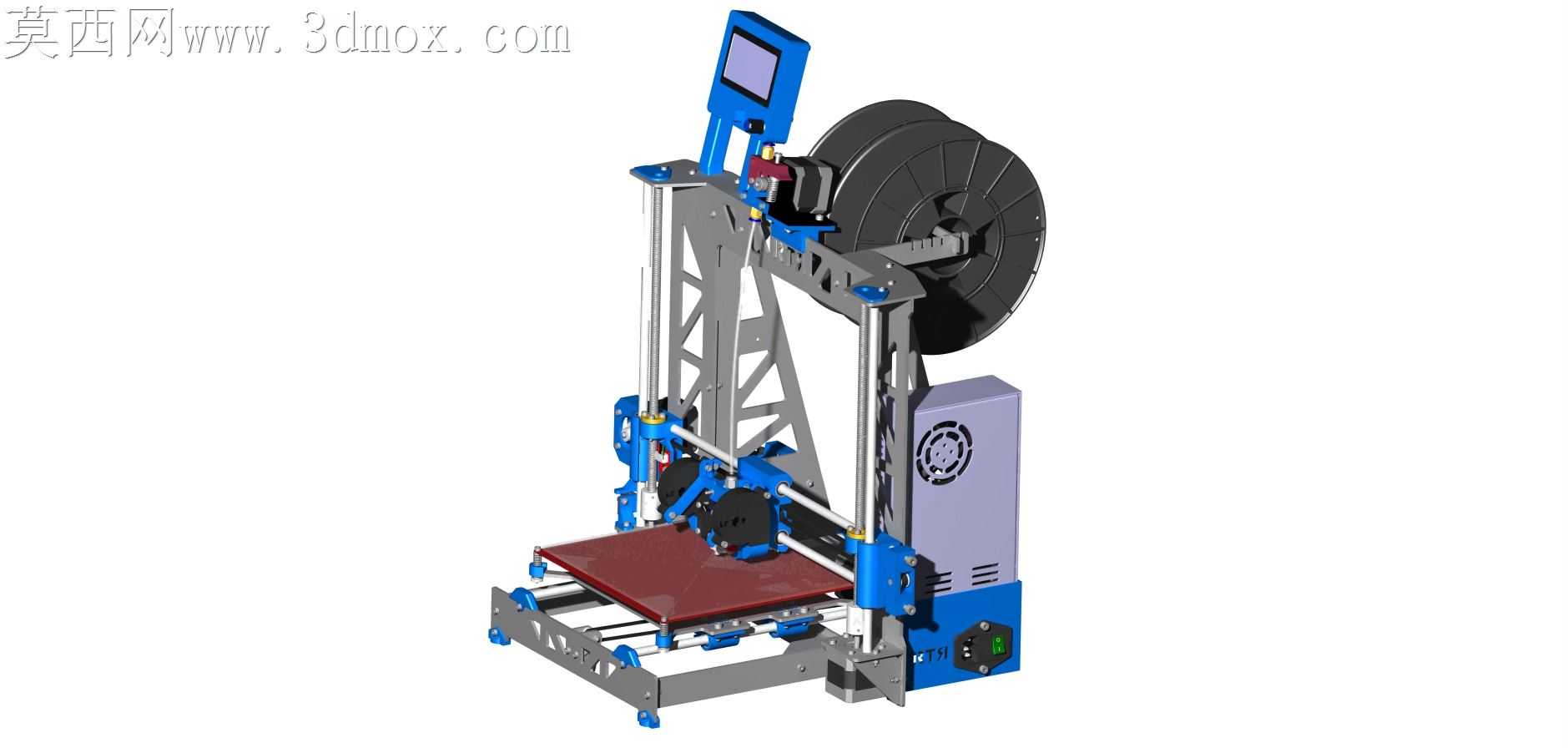

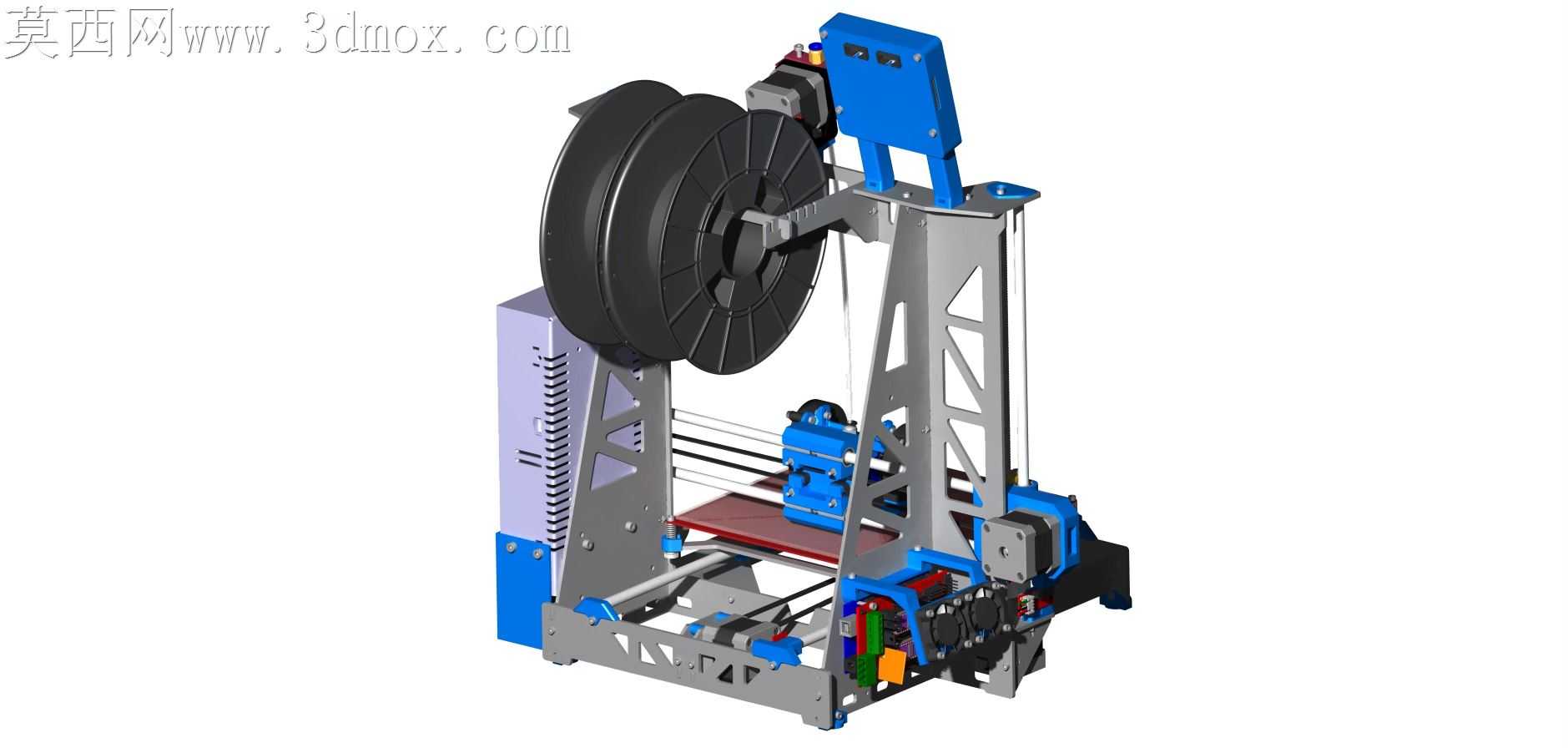

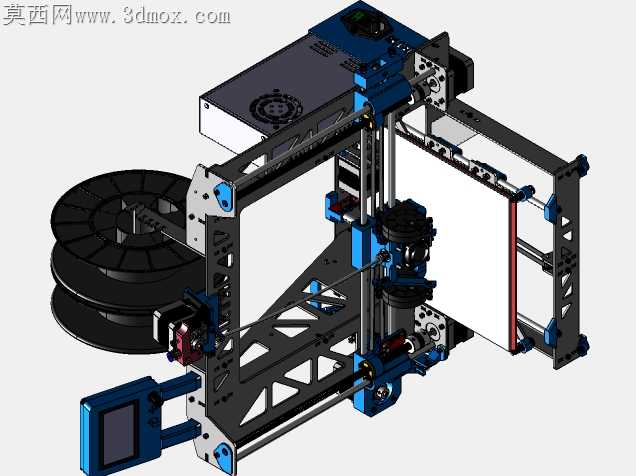

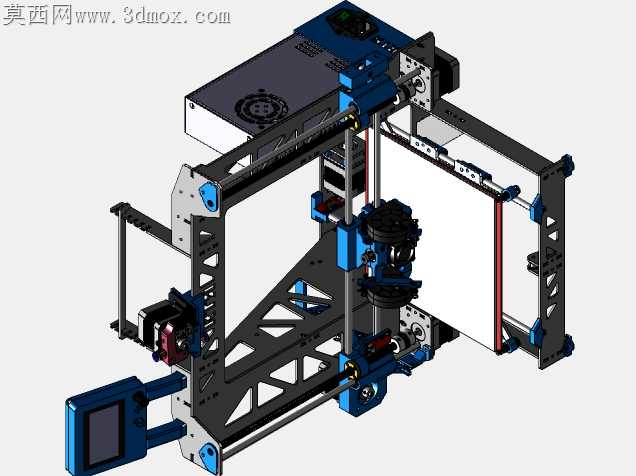

钢框架Prusa i3结构桌面级FDM3D打印设备

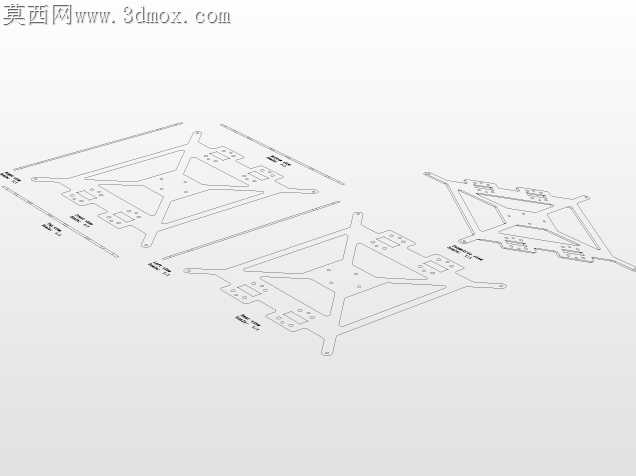

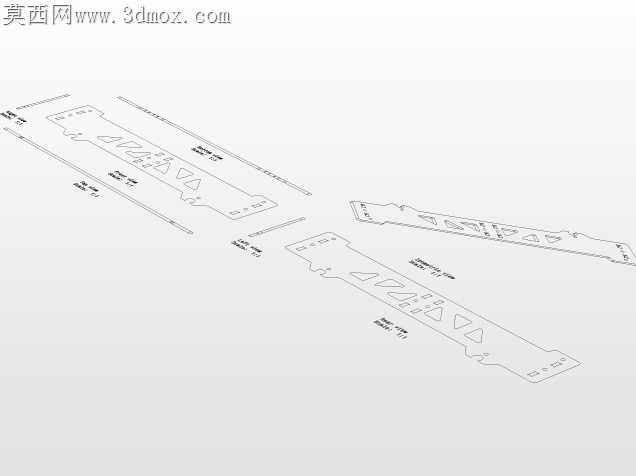

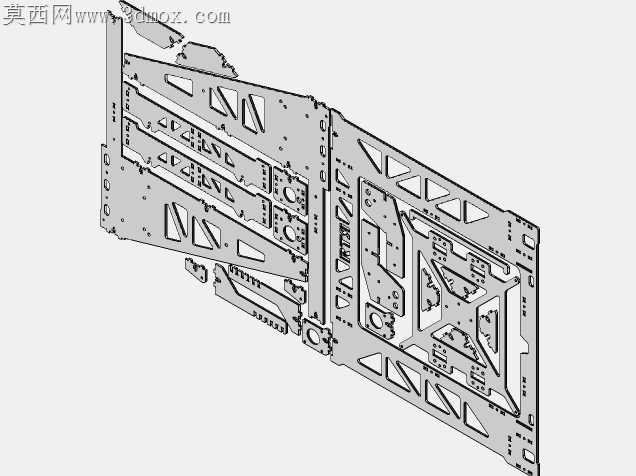

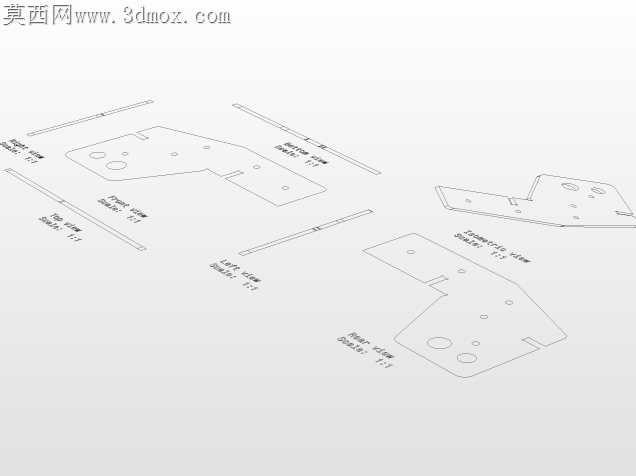

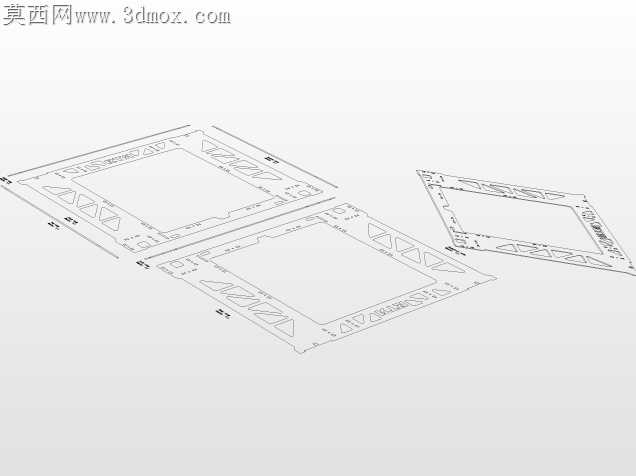

常规亚克力框架Prusa i3机型长期存在框架形变、打印精度漂移的痛点，这款钢框架改型从加工适配维度做了全链路的落地调整，完全跳出了开源原型件直接套料的粗放思路。钢框架的激光切割排样特意做了公差补偿，框架上所有光轴安装孔的同轴度公差控制在0.05mm以内，避免亚克力件常见的孔位偏斜导致光轴别劲、运动卡顿的问题，切割后的板材边缘预留了0.1mm的打磨余量，既不会出现装配时的干涉卡滞，也不会因为间隙过大导致框架拼接后出现旷量。

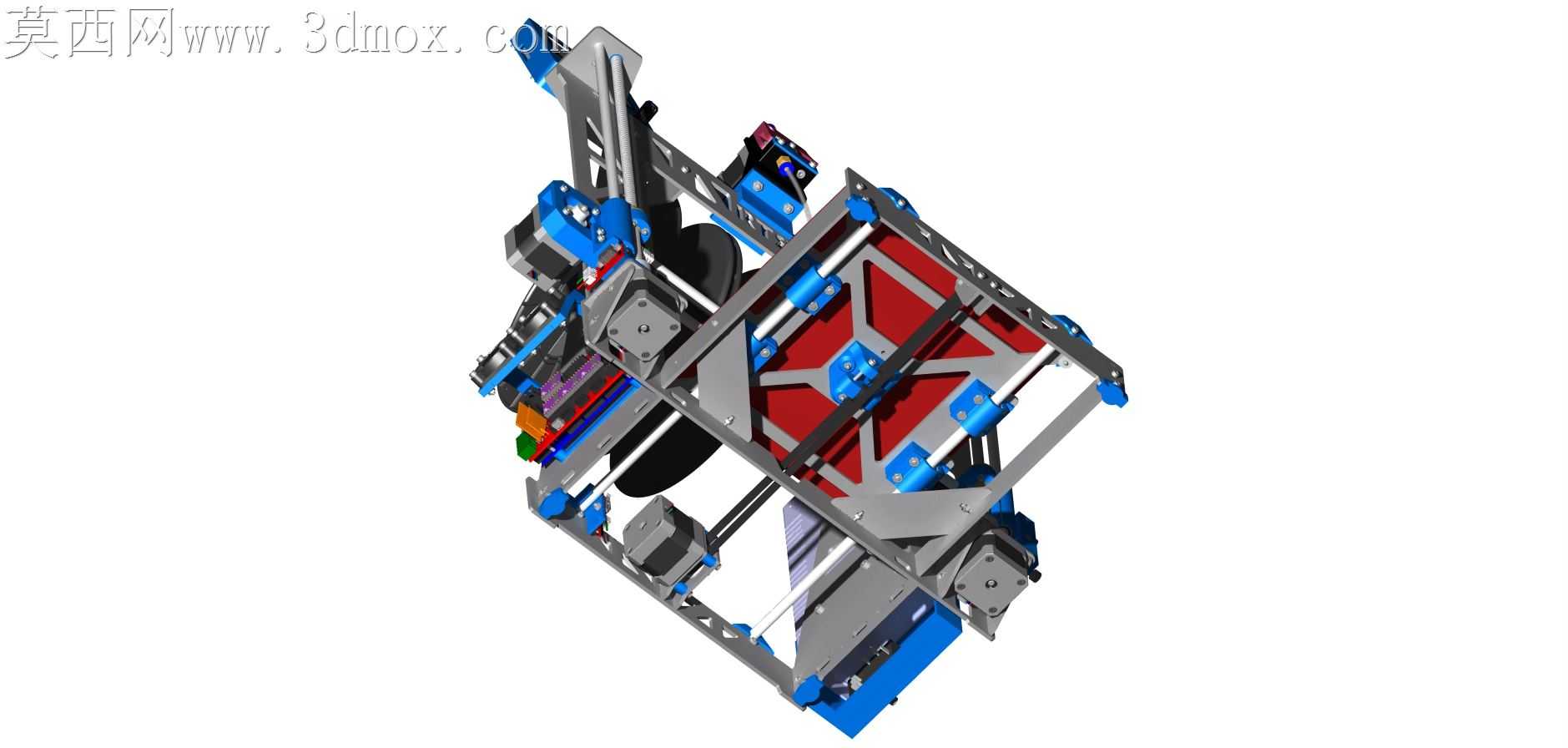

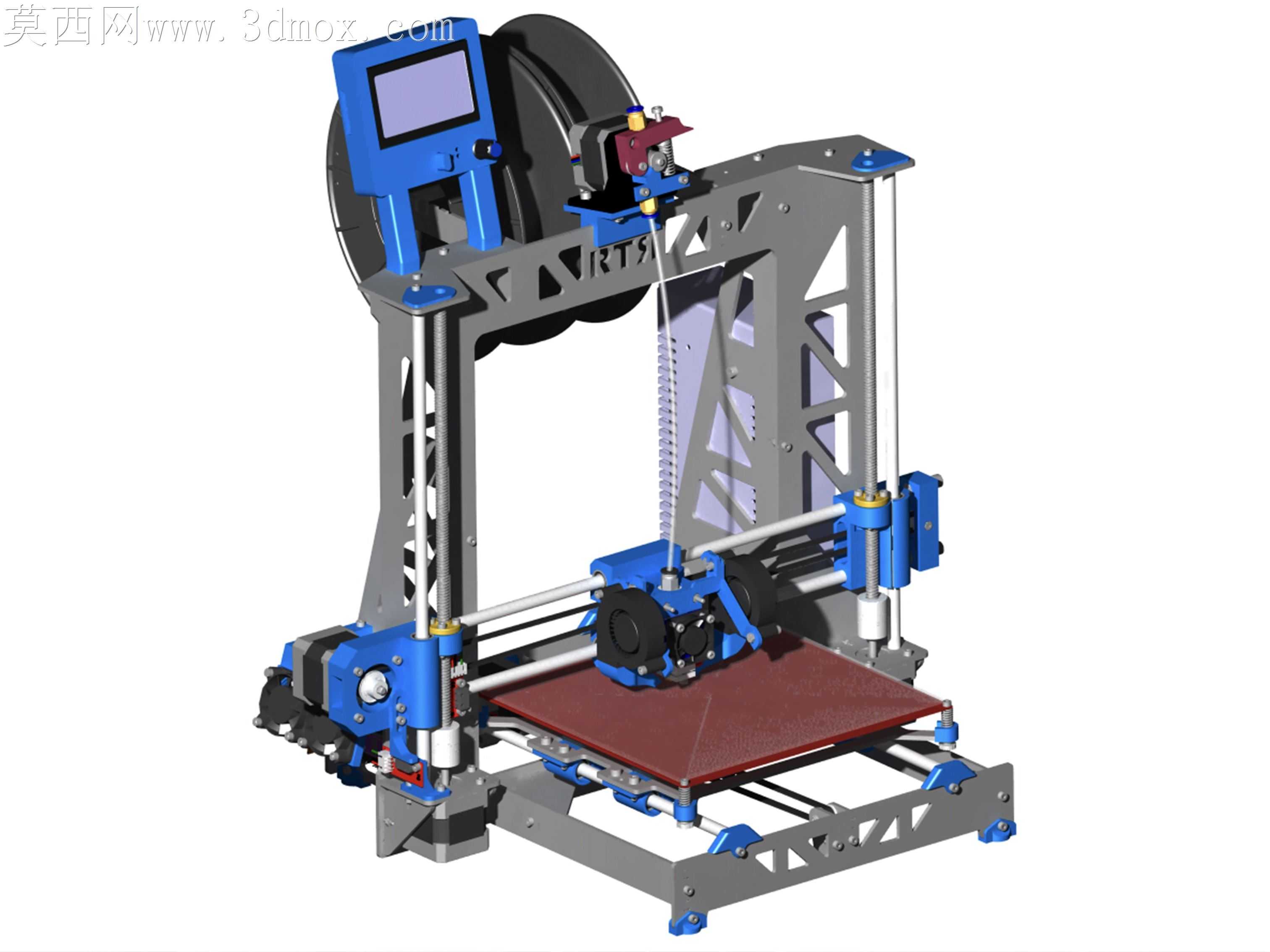

打印平台的调平组件做了针对性的结构调整，四个调平弹簧的安装位特意加高了限位凸台，弹簧不会因为长期压缩出现侧向滑移，平台加热板的固定孔位做了沉头处理，螺丝锁紧后不会突出平台表面刮蹭打印件，红棕色的打印平台表面预留了贴膜粘贴的平面度基准，整个平台平面度控制在0.1mm以内，大幅降低首层打印失败的概率。

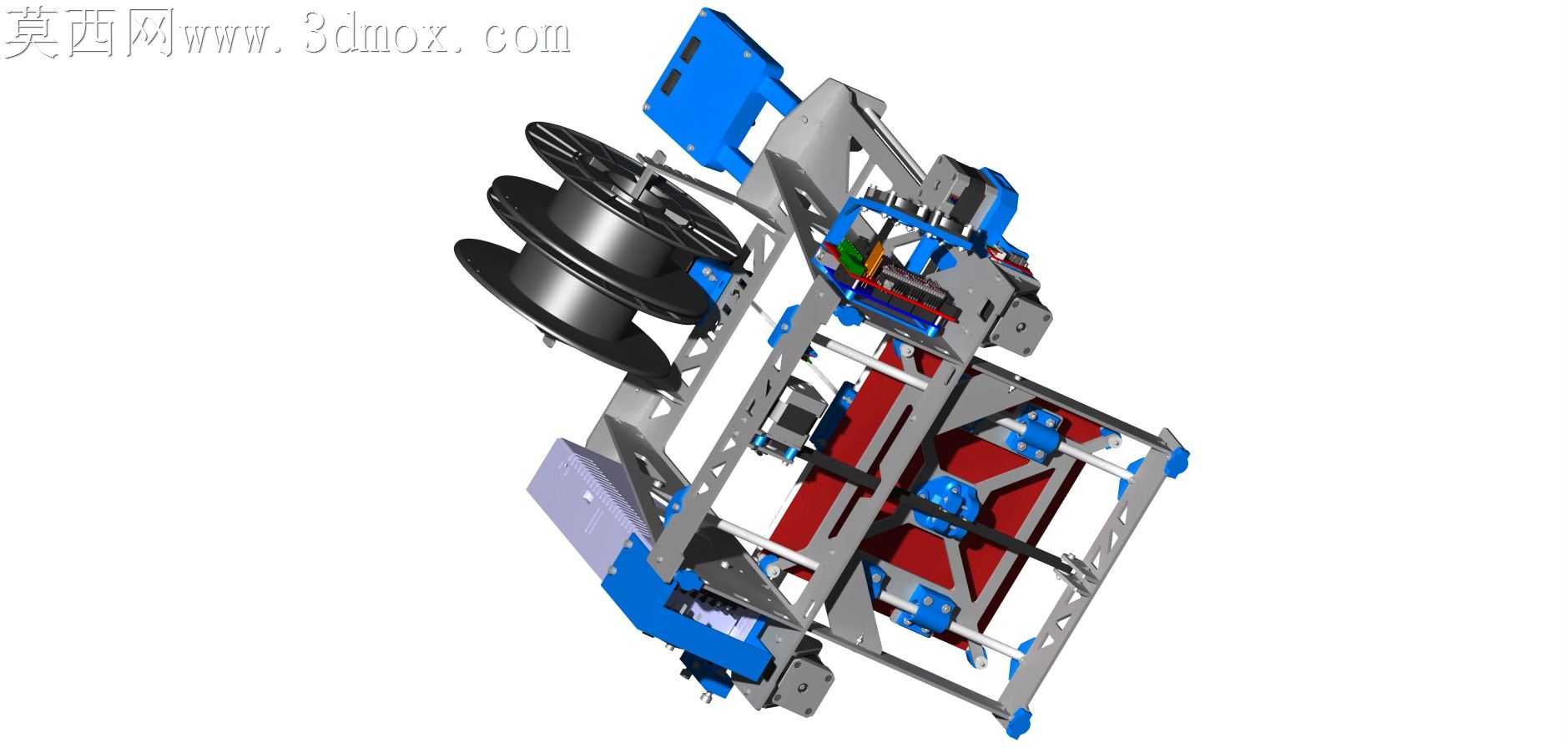

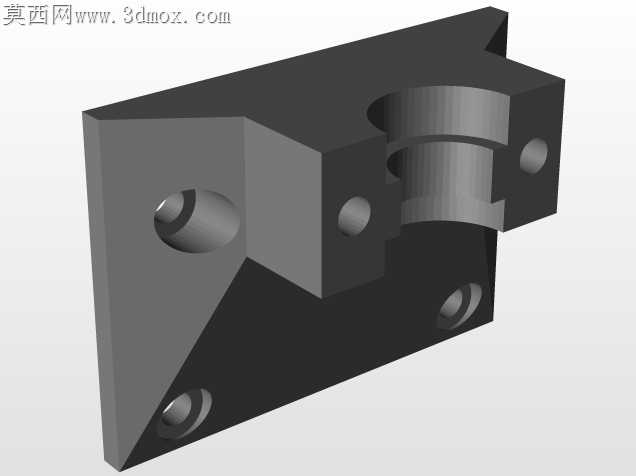

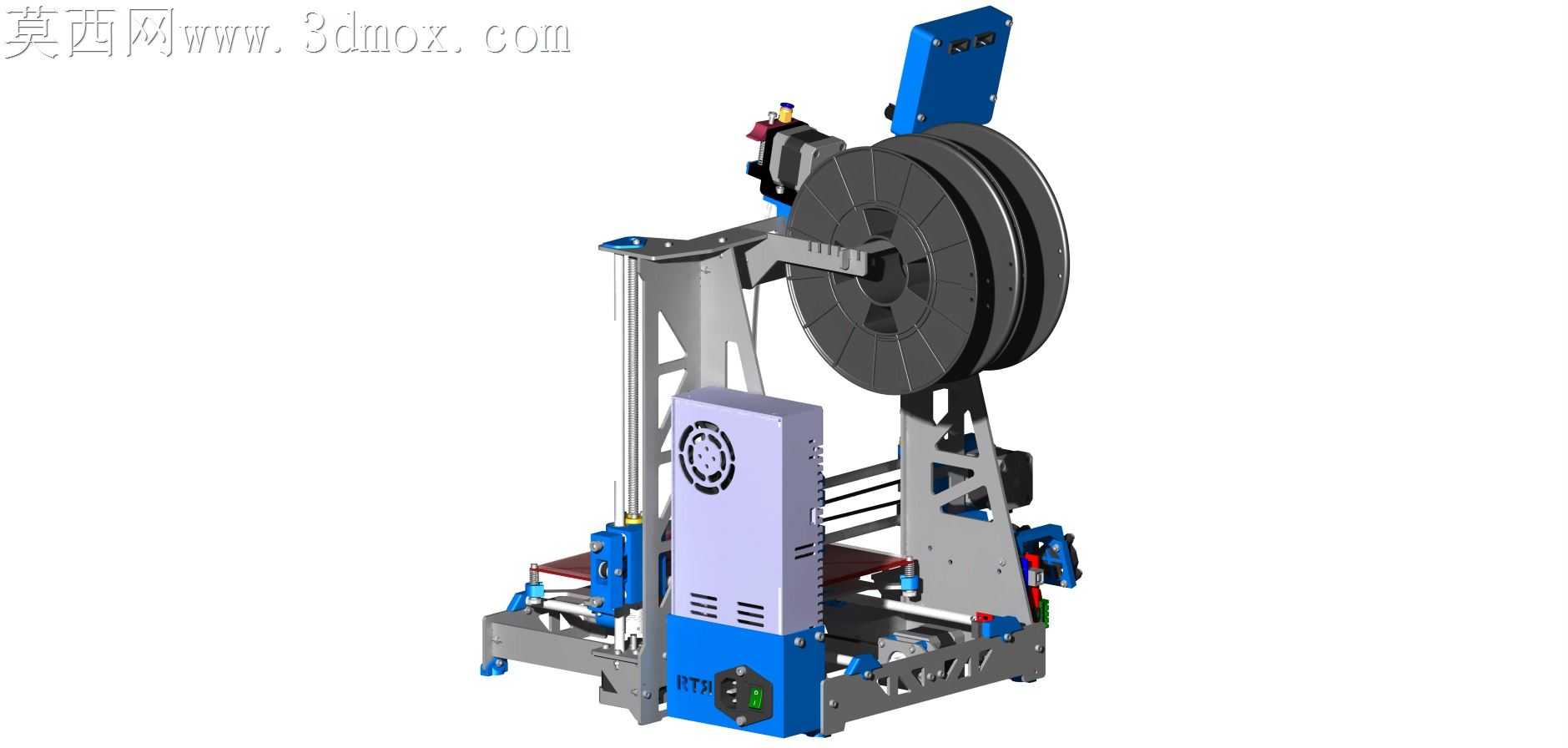

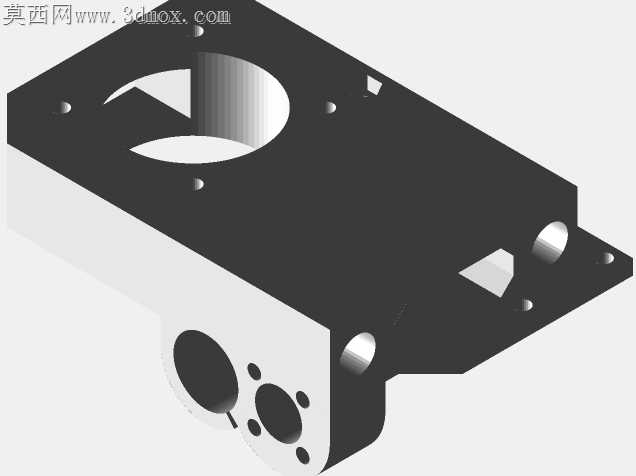

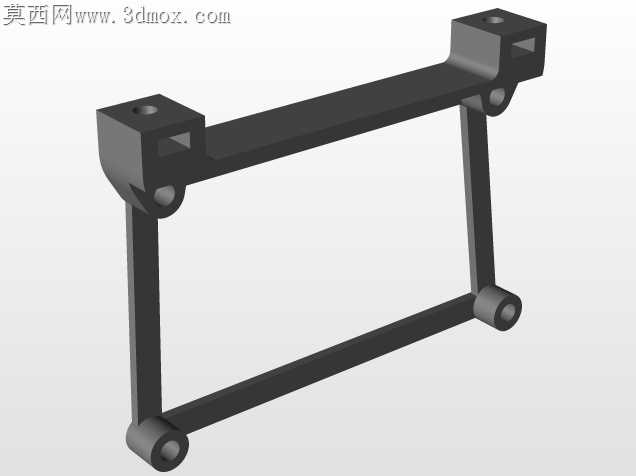

挤出机的安装座和钢框架之间加设了减震缓冲垫，近端送料的挤出轮和步进电机的同轴度做了微调，避免送料时出现齿轮咬料不均、耗材打滑的问题，顶部的料架安装位直接集成在框架后侧的立板上，不需要额外加装独立料架，减少了外接部件带来的额外震动源，料架的转动轴特意做了低阻尼设计，耗材盘转动时不会出现拉扯卡顿，保证送料张力稳定。

X轴和Z轴的同步轮安装位做了涨紧结构的集成设计，不需要额外加装独立的同步轮涨紧器，装配时只需要拧动调节螺丝就能调整同步带张力，既减少了额外零件的加工量，也避免了外接涨紧器长期使用后松动移位的问题。所有走线的过孔都在框架板材切割时一次成型，走线槽的位置避开了所有运动部件的运动行程，不会出现打印过程中线缆被运动部件剐蹭、拉扯的隐患。

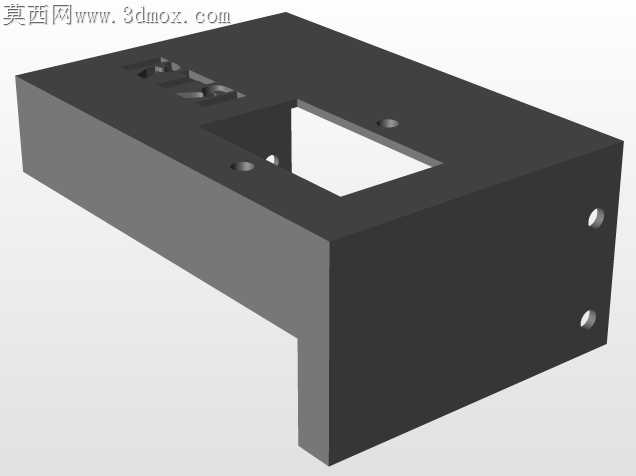

顶部的显示屏安装座做了倾角调整，操作人员站在设备前方就能清晰看到屏幕上的参数，不需要俯身或者侧头查看，操作按键的位置和显示屏的间距符合日常操作的人机距离，不会出现按按键时误触屏幕的问题。设备底部的脚轮安装位预留了减震脚垫的安装空间，既可以选择装脚轮方便设备移位，也可以换装固定脚垫保证打印时机身稳定，两种安装方式的孔位完全通用，不需要对框架做二次加工。

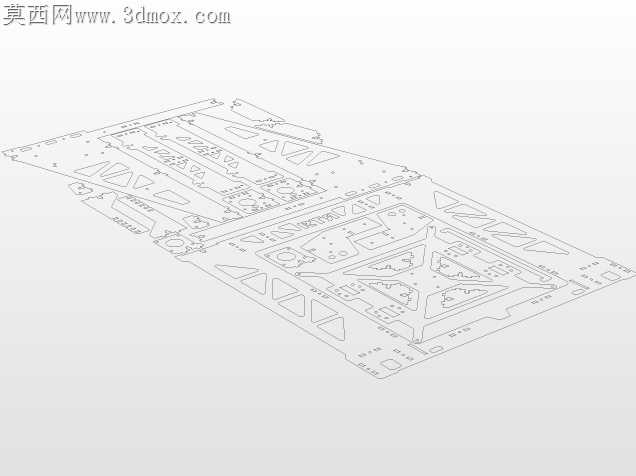

整个设备的所有钢件都可以通过激光切割一次成型，没有需要复杂CNC加工的异形曲面零件，加工门槛低，普通的钣金加工门店就能完成所有框架零件的制作，装配时不需要专用工装，只需要常规的内六角扳手就能完成整机组装，非常适合个人DIY或者小型工作室自制使用，钢框架的刚性比亚克力框架提升三倍以上，长期使用不会出现框架形变导致的精度下降，打印大尺寸零件时的稳定性远优于常规的亚克力框架Prusa i3机型。
