带密封结构的圆锥滚子轴承实体建模

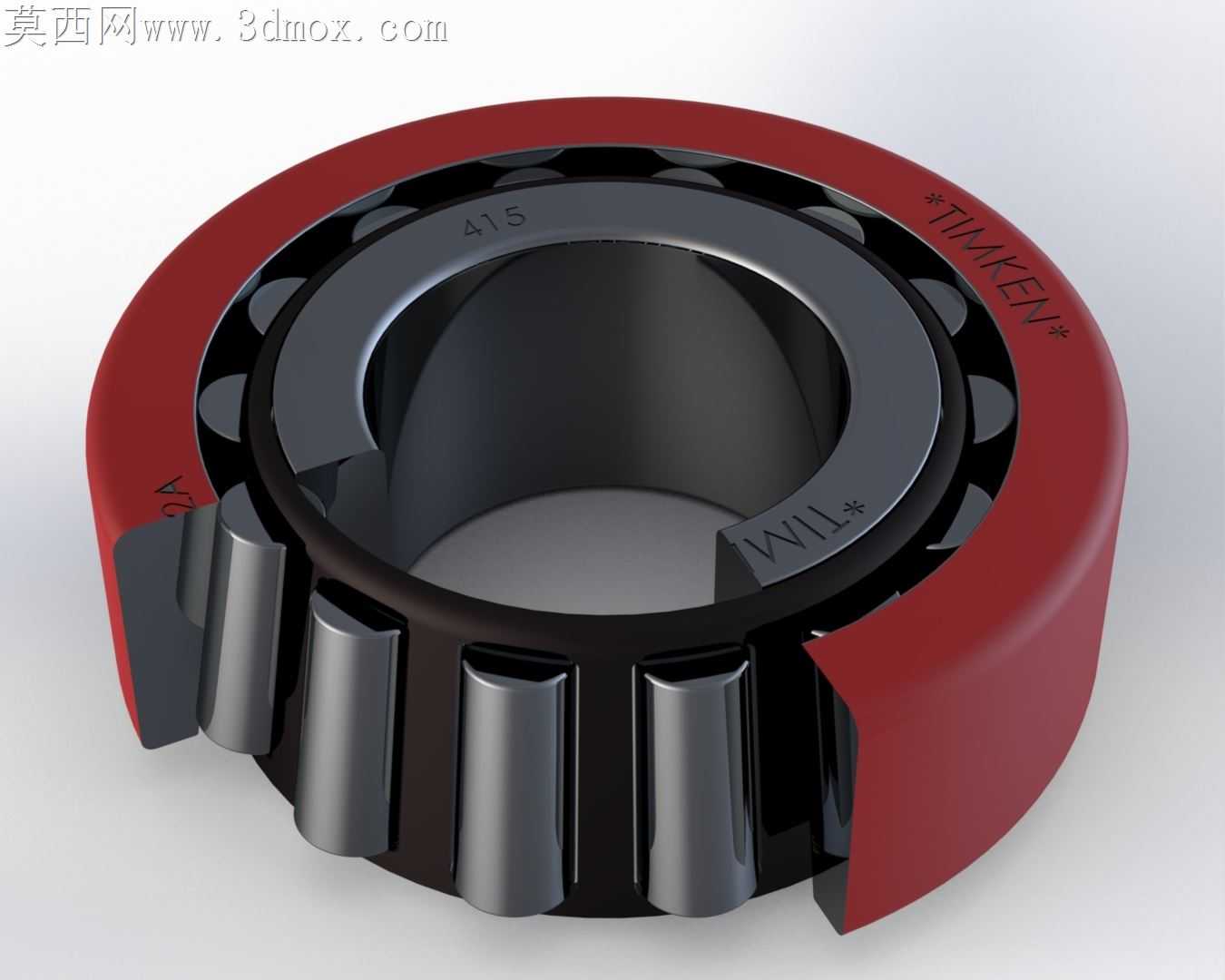

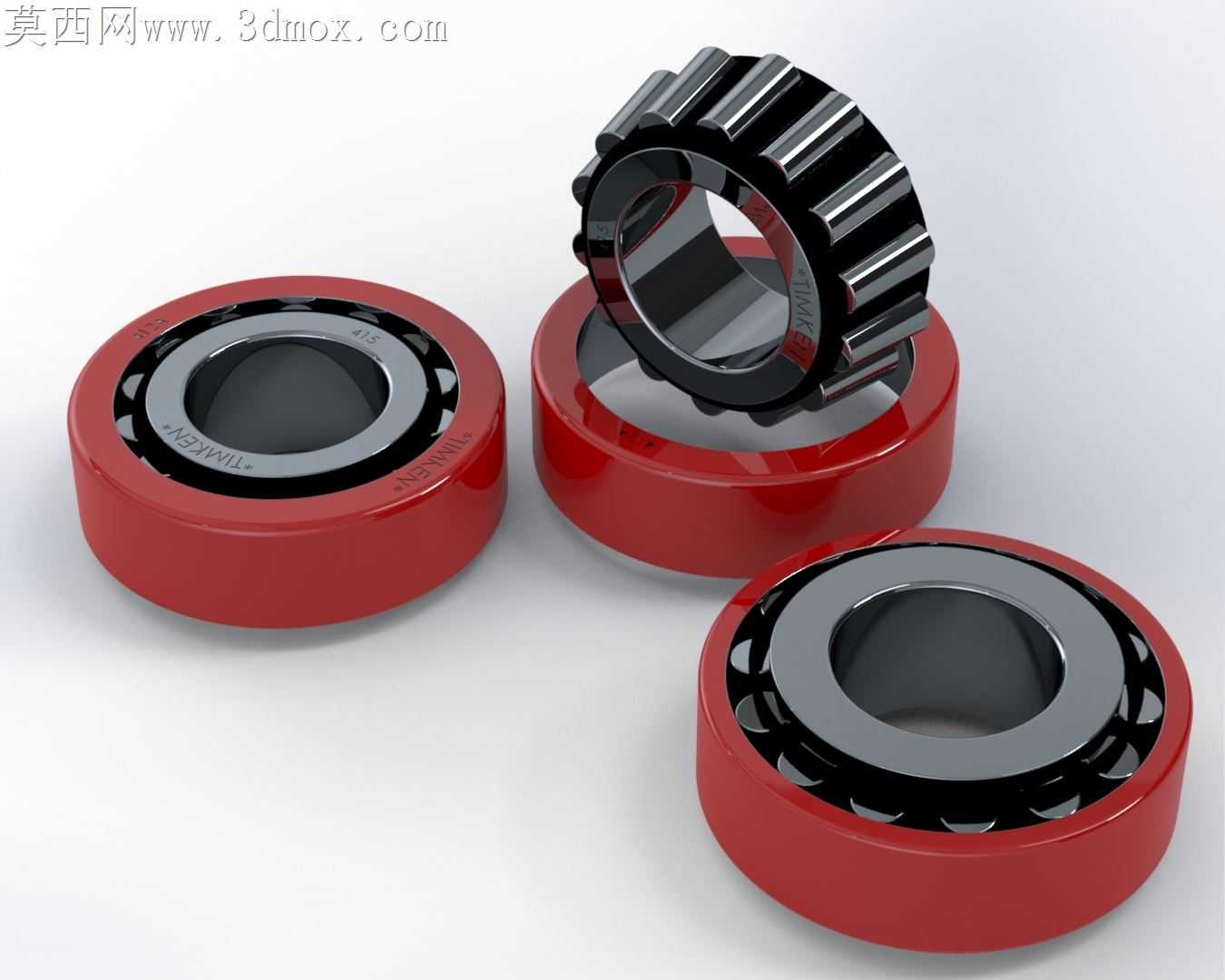

重载传动工况下，普通开式圆锥滚子轴承常因润滑脂泄漏、硬质磨粒侵入滚道，出现早期点蚀、滚子卡滞的失效问题，这款带红色接触式密封结构的圆锥滚子轴承，在结构设计阶段就针对这类现场痛点做了针对性的细节处理。密封唇口与内圈挡边的配合公差没有照搬通用轴承的标准值，特意留了0.02mm的过盈配合量，既不会因为过盈量过大造成运转时唇口磨损过快，也能避免间隙过大导致密封失效，滚道的锥度参数匹配滚子的锥角做了微调，让每颗滚子在承受径向与轴向复合载荷时，接触应力能均匀分布在整个滚道面上，不会出现边缘应力集中造成的局部压痕。保持架的兜孔间隙做了非等距设计，靠近轴承大端的兜孔间隙比小端大0.015mm，适配运转时滚子因温升产生的轴向热伸长，避免热胀后滚子在兜孔内卡滞。外圈的密封槽深度做了0.3mm的加深处理，密封橡胶圈压入后不会因为高速运转时的离心力甩出，橡胶材质的邵氏硬度选定在72度，兼顾耐温性能与唇口的跟随性，即使内圈出现小幅的跳动偏摆，唇口也能始终贴合挡边表面。滚子端面与内圈大挡边的接触区域做了微凸的修形处理，把原本的面接触改成了带微小曲率的凸面接触，减少运转时的滑动摩擦，降低挡边部位的温升，避免润滑脂在高温下变稀流失。套圈的滚道表面粗糙度要求控制在Ra0.4以下，减少微观不平度造成的疲劳裂纹萌生，密封橡胶的红色配色并非单纯的外观装饰，是在橡胶配方里添加了耐高温的铁红助剂，比普通黑色密封件的耐温上限高25℃左右，能适应冶金、矿山设备周边的高温作业环境。模型里的每颗滚子都做了独立的位置约束，还原真实装配状态下滚子与滚道、保持架的相对位置关系，没有出现通用轴承模型里滚子错位、穿模的问题，密封件的截面形状也完全复刻实物的唇口结构，能直接用于后续的密封性能仿真、装配干涉检查，不用再做二次结构修正。
