BMP280温气压传感模块结构设计

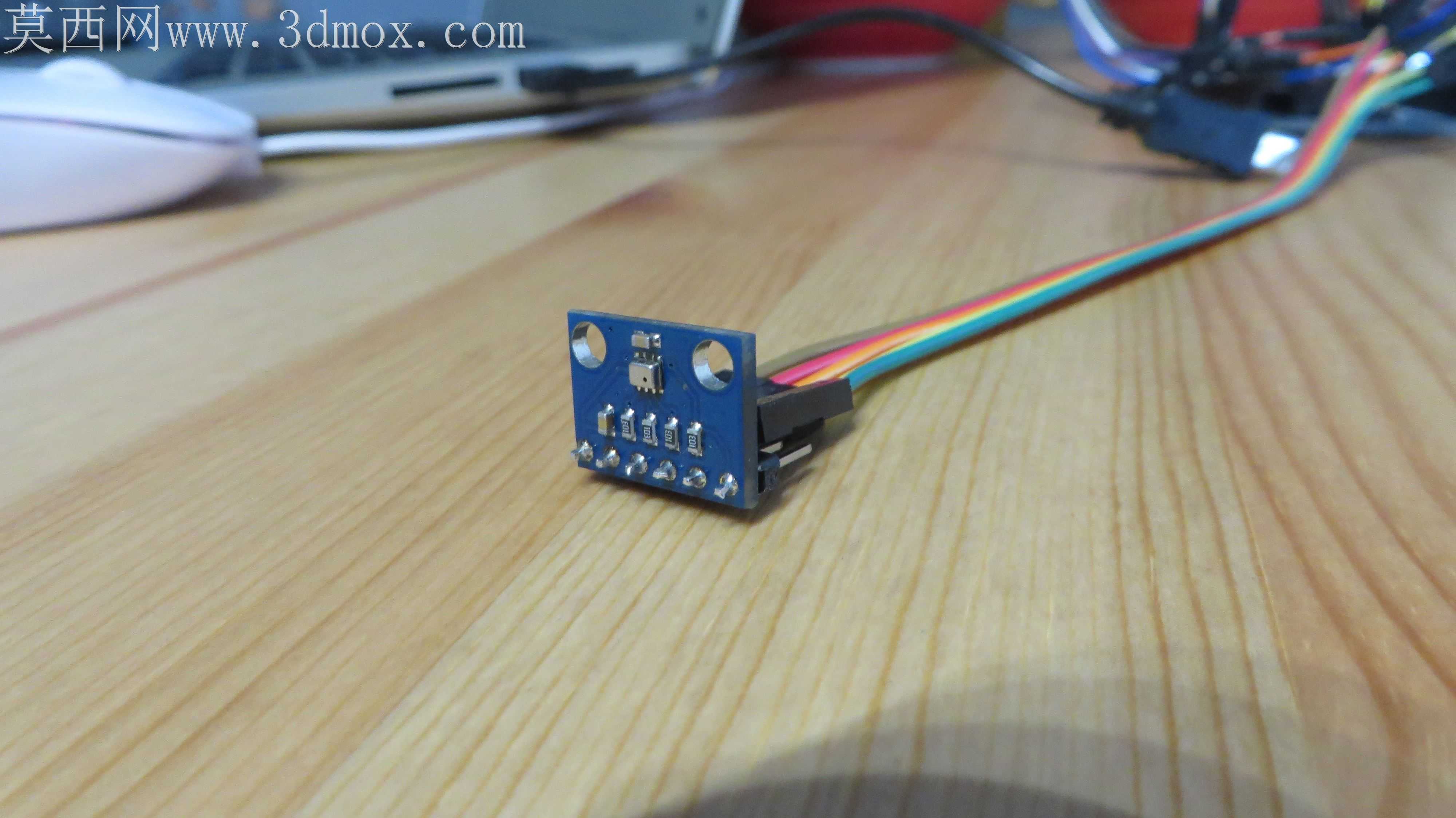

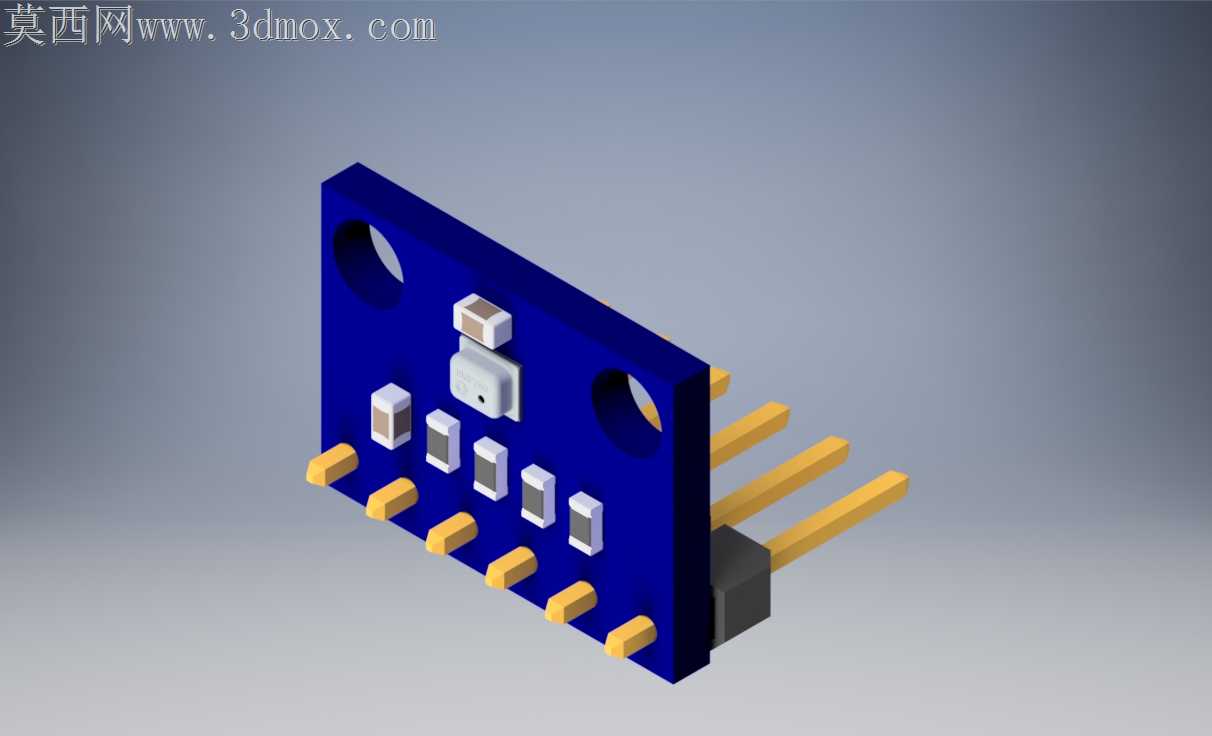

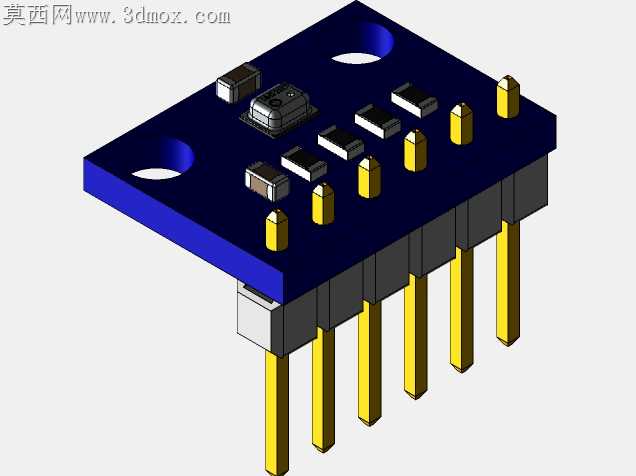

这次做BMP280模块的建模，是从加工适配视角切入的，毕竟这类小尺寸传感模块，实际打样和贴片的容错空间极小，建模时多抠一点细节，后续生产就能少踩很多坑。一开始画PCB基板的时候，特意把两个M3安装孔的位置做了反复校准，孔边到板边的距离留足了1.2mm的安全余量，不会因为钻孔时的应力导致板边崩裂，基板厚度选了常用的1.6mm，完全匹配常规PCB打样的标准料厚，不用额外定制板材。板上的元件排布没照搬参考设计的紧凑布局，特意把BMP280主芯片周围的阻容件间距拉开了0.3mm，别小看这点距离，回流焊的时候能有效避免连锡问题，毕竟0402封装的阻容件间距太近的话，钢网开模稍不注意就会出焊接瑕疵。排针的建模特意做了插针和塑座的分体结构，插针的伸出长度按实际直插排针的尺寸做了精准还原，塑座和PCB板的贴合面留了0.05mm的微小间隙，模拟实际焊接后排针底部焊锡的填充空间，不会出现建模里严丝合缝实际装上去翘脚的问题。主芯片的金属屏蔽罩部分，特意把边角做了0.1mm的圆角处理，还原实际冲压屏蔽罩的工艺特征，不会像直棱直角的模型那样看着假。材质调试的时候，PCB板选了哑光深蓝色的FR4材质，粗糙度调到0.8，还原真实PCB阻焊层的磨砂质感，排针的镀金部分调了偏暖的金属光泽，不会像亮面镀铬那样违和，阻容件的陶瓷表面加了极细微的颗粒质感，避免塑料感太重。板上的丝印层没做多余的花哨标识，只保留了安装孔定位和引脚序号的位置，和实际量产模块的丝印逻辑一致，不会因为多余的细节增加建模冗余。做这个模型的时候还特意考虑了后续3D打印验证的适配性，所有悬空的结构比如排针下方的位置，都加了微小的支撑定位凸点，要是有人拿这个模型做结构验证打样，不用额外加太多支撑就能打出完整的样件。其实这类小型电子模块的建模，最容易忽略的就是元件高度差带来的干涉问题，这次特意核对了每个元件的实际 datasheet 高度，主芯片比周围阻容高出0.7mm，排针塑座比芯片高出1.2mm，所有元件的高度差都做了精准还原，后续把这个模块装到其他设备结构里的时候，能直接用来做空间干涉检查，不用再反复核对实物尺寸。光影调试的时候特意打了45度侧光，把板上元件的错落层次打出来，能清晰看到每个元件的排布位置，不会因为光线太平看不出结构关系，阴影的软硬度调到0.6，既不会太硬显得生硬，也不会太软丢失结构轮廓。
