数字假肢接受腔定制铸造夹具结构

在康复辅具制造领域，传统假肢接受腔的制作长期依赖技师手工取石膏阴模、翻制阳模再修型的流程，整个环节高度依赖操作人员经验，不同技师做出的接受腔贴合度差异较大，且患者残肢数据无法留存，后续更换接受腔需要重复取模，给患者带来额外不便。这套夹具正是针对这一行业痛点开发的专用工装，适配数字化假肢制作流程，替代传统石膏取模环节中的人工修型定位步骤，实现残肢数据到实体阳模的精准转化。

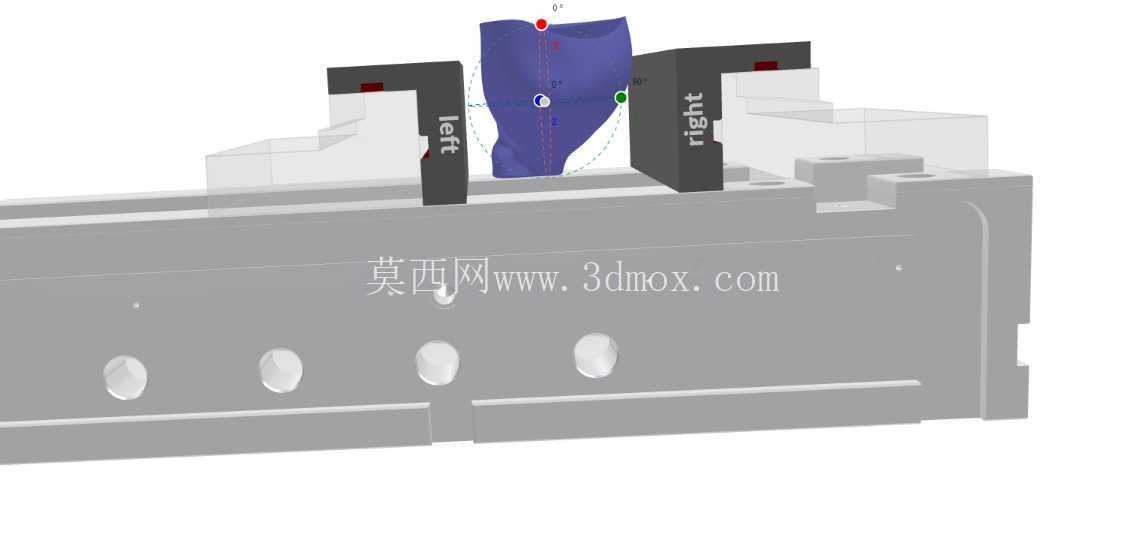

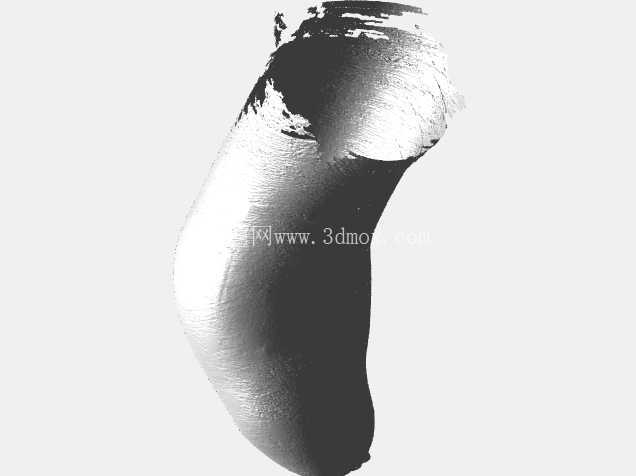

从实际应用场景来看，该夹具安装在标准铸造工作台上，配合3D扫描得到的患者残肢点云数据使用，整套工装分为左右对称的两个成型模块，底座采用标准槽型安装结构，可直接固定在现有铸造工位的T型槽工作台上，不需要额外改造工作台面，安装边界适配多数中小型铸造工位的操作空间，单套夹具占用台面尺寸不超过400mm×250mm，不会占用过多操作空间，可在同一工作台上并排布置两套夹具同时作业，提升工位利用率。

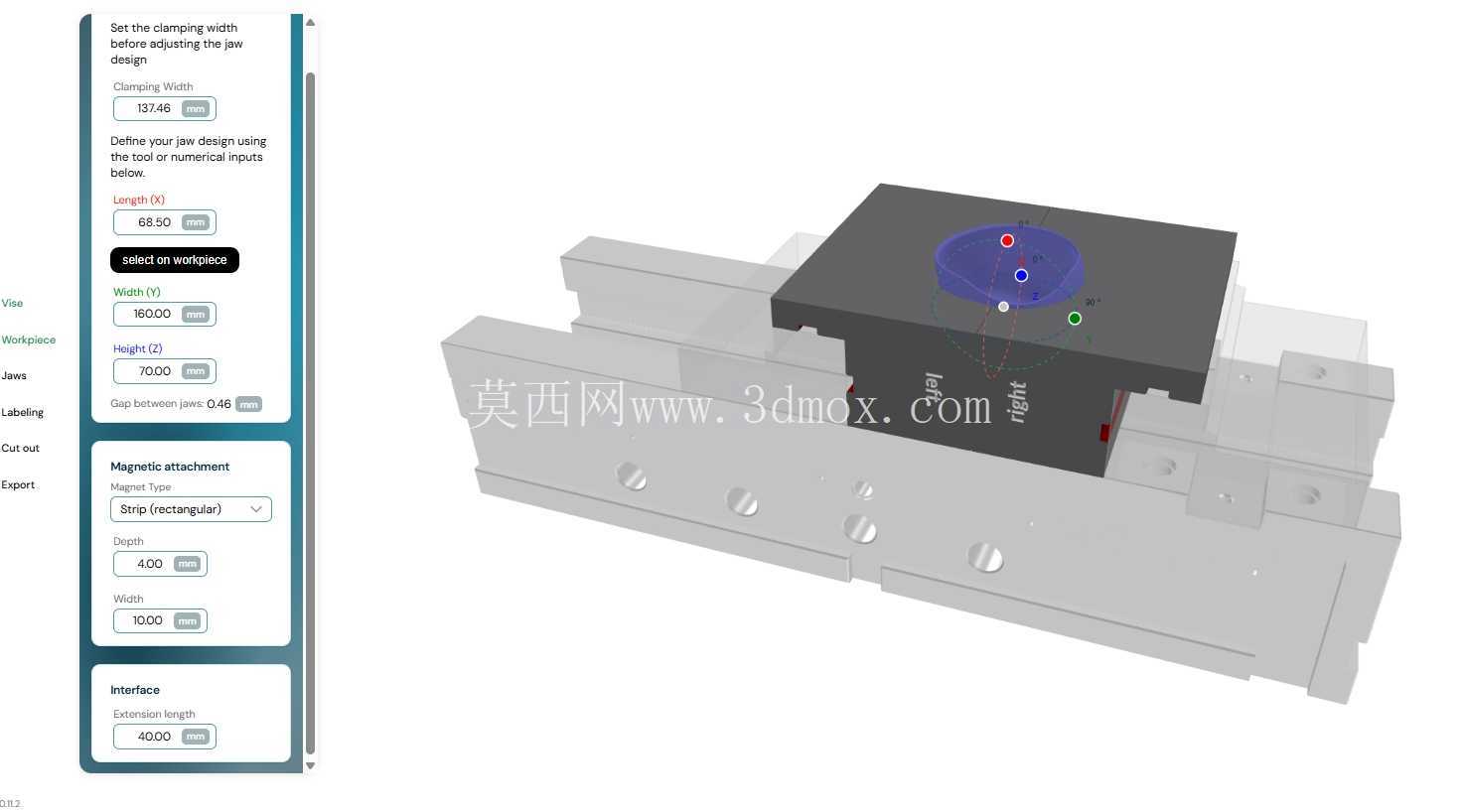

夹具的核心功能是完成两部分分型的接受腔成型模腔定位夹紧，底座上设置有均匀分布的定位销孔与锁紧螺栓位，两个成型模块可沿着底座导轨方向调整开合距离，适配不同围度的残肢模型制作需求，调整行程覆盖成年人大腿、小腿残肢的常规尺寸范围，模块上的锁紧机构采用快拆式压块结构，合模后可快速锁紧，避免铸造注浆过程中出现模腔错位，成型后的石膏阳模分型面错位量控制在0.2mm以内，大幅减少后续修型的工作量。

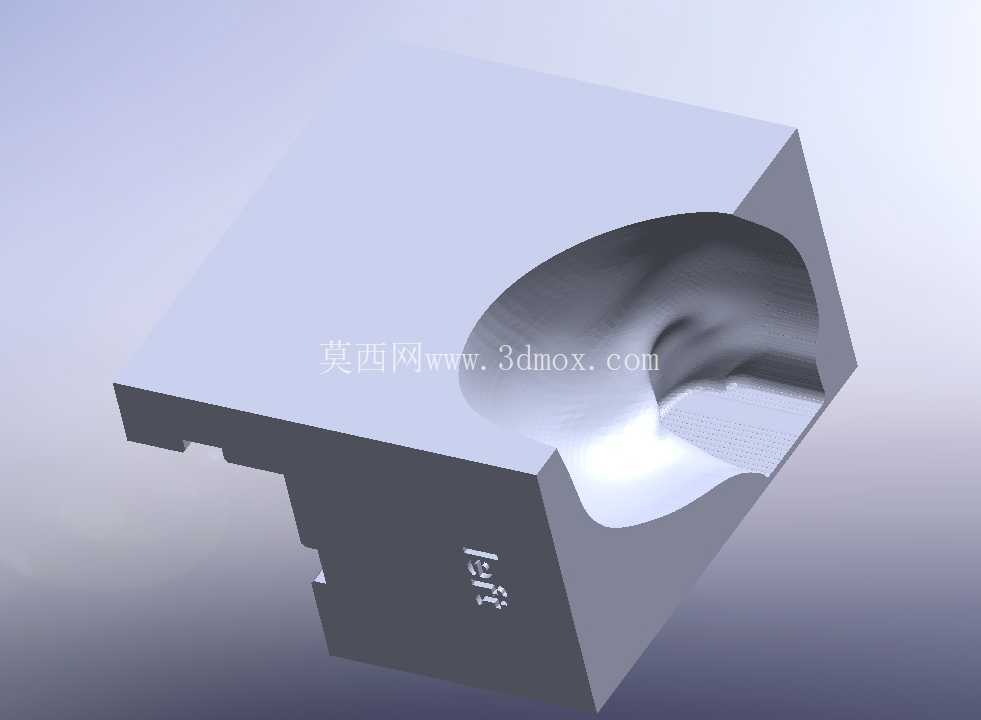

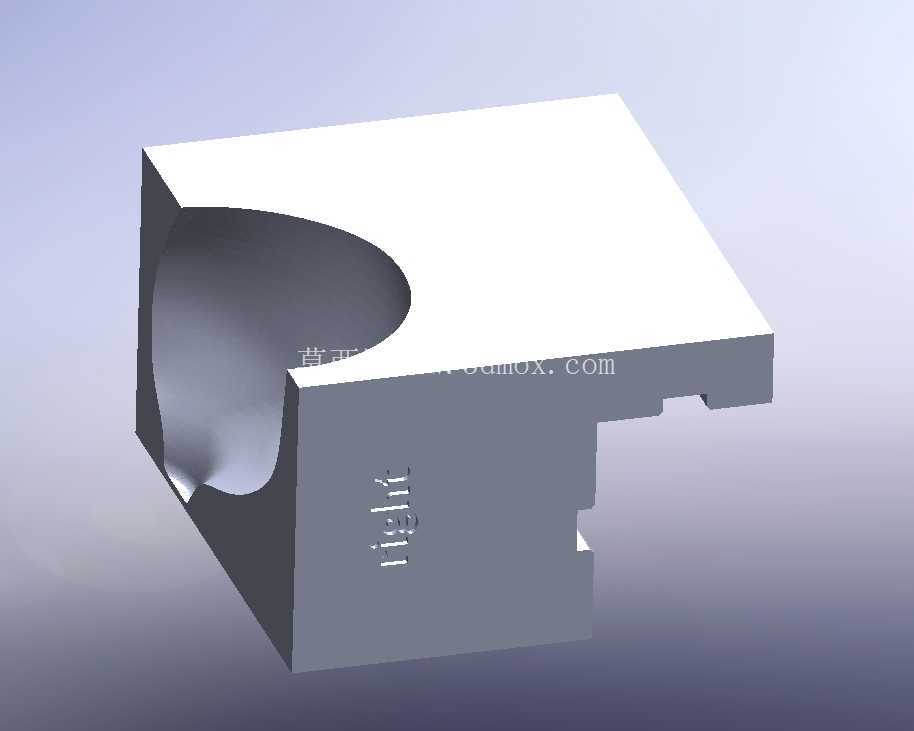

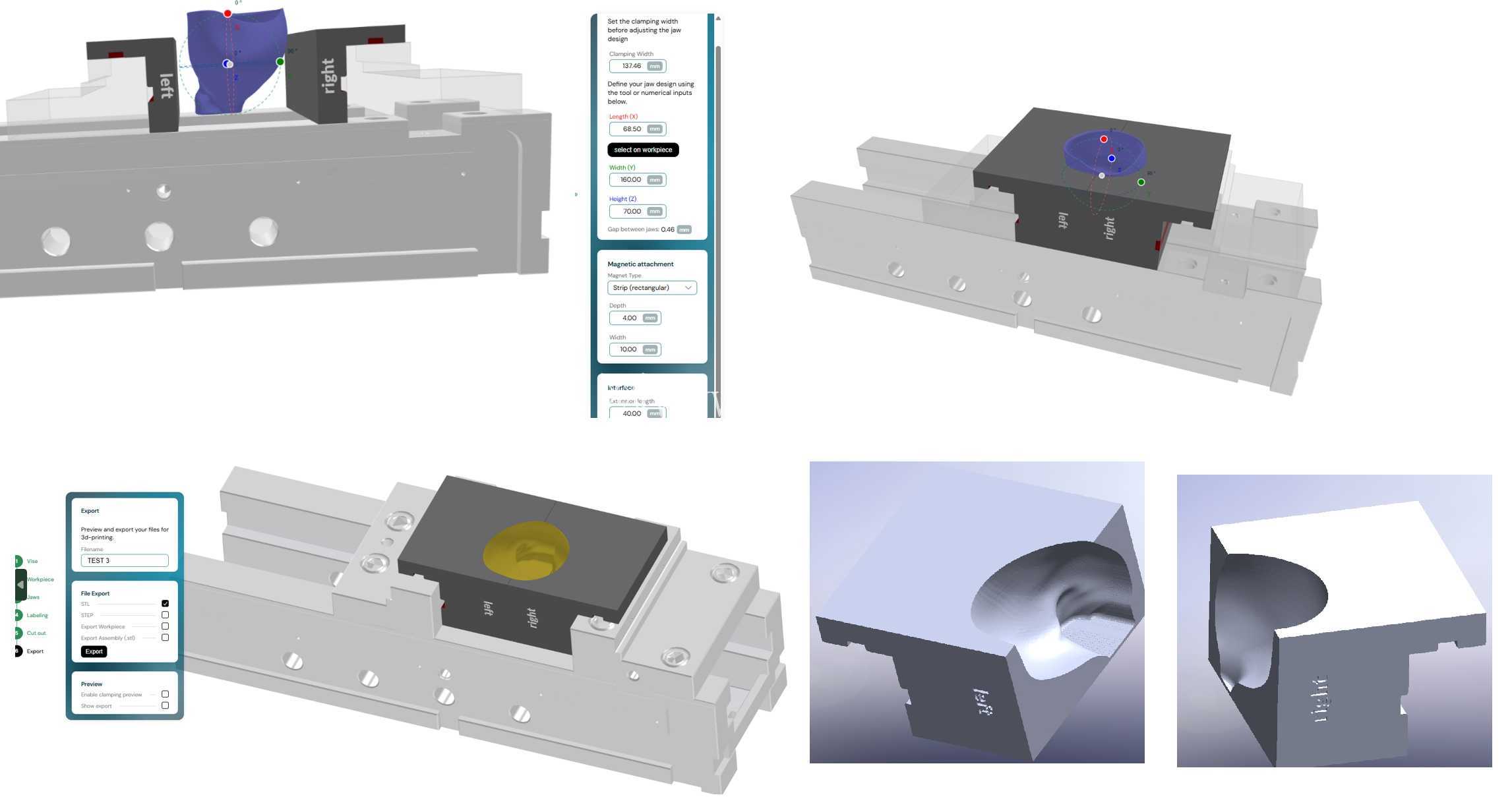

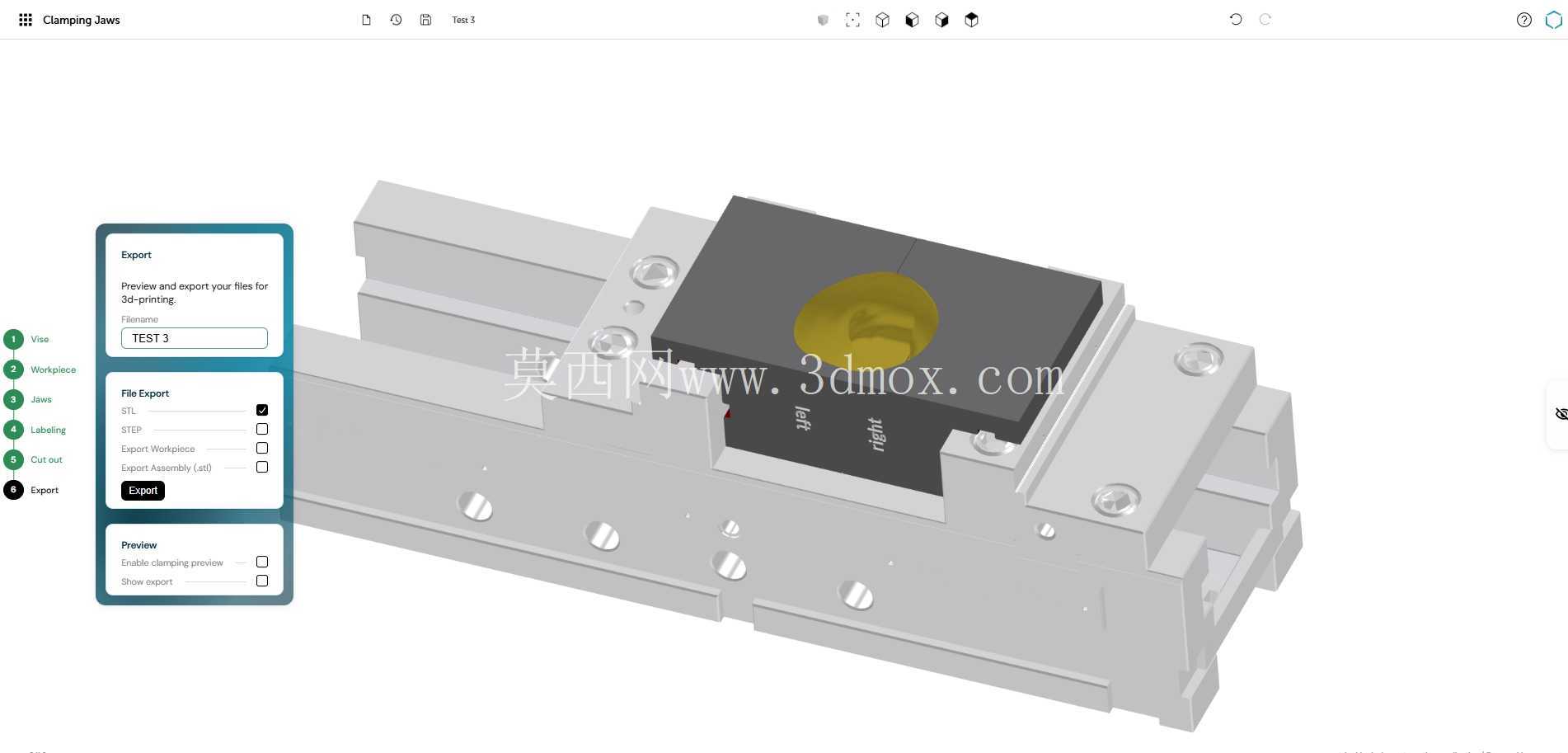

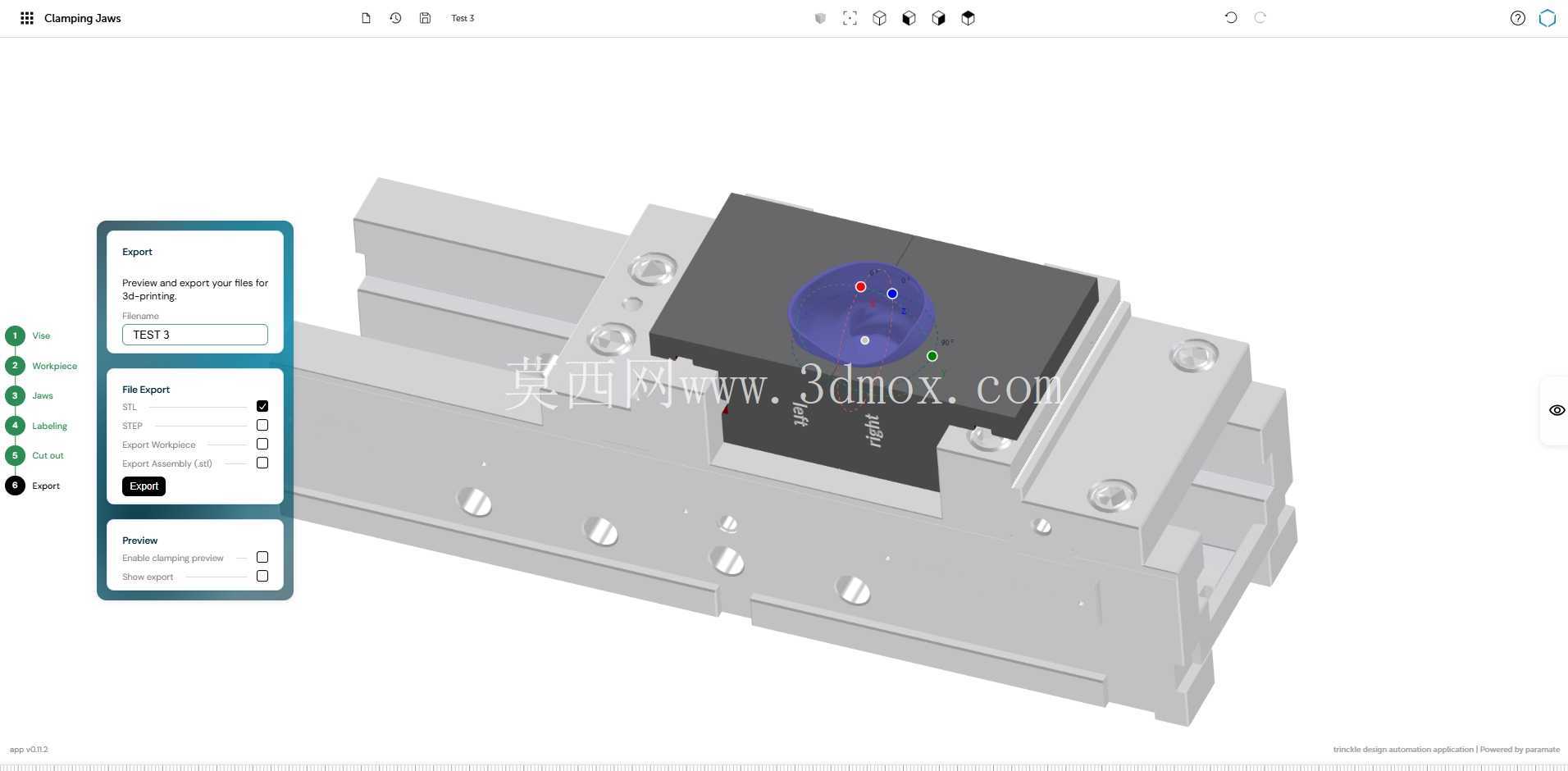

设计思路上，这套夹具没有采用传统工装的整体式模腔结构，而是采用分体式模块化设计，两个成型模块的接触面做了精密研磨处理，合模后贴合间隙小于0.05mm，防止注浆时漏浆。模块上的模腔部分可根据不同患者的扫描数据单独更换，底座与夹紧机构可重复使用，降低单例患者的辅具制作成本。夹具上还设置了定位基准凸台，可直接与3D打印的模腔镶件配合定位，不需要额外找正，镶件安装后重复定位精度可达0.1mm，保证每次制作的阳模与扫描数据的一致性。

从结构细节来看，底座采用铸铁材质，经过时效处理消除内应力，长期使用不会出现变形，导轨面经过高频淬火处理，硬度达到HRC45-50，耐磨性能满足万次以上开合使用需求。夹紧机构采用偏心轮式快压结构，操作时不需要使用扳手等工具，单手即可完成合模锁紧与开模操作，单组操作时间不超过10秒，相比传统螺栓锁紧的夹具，操作效率提升60%以上。夹具上还预留了注浆口与排气口的安装位，合模后可直接连接注浆管路，不需要额外开孔，适配常规石膏浆料的灌注压力，不会出现漏浆、憋气导致的成型缺陷。

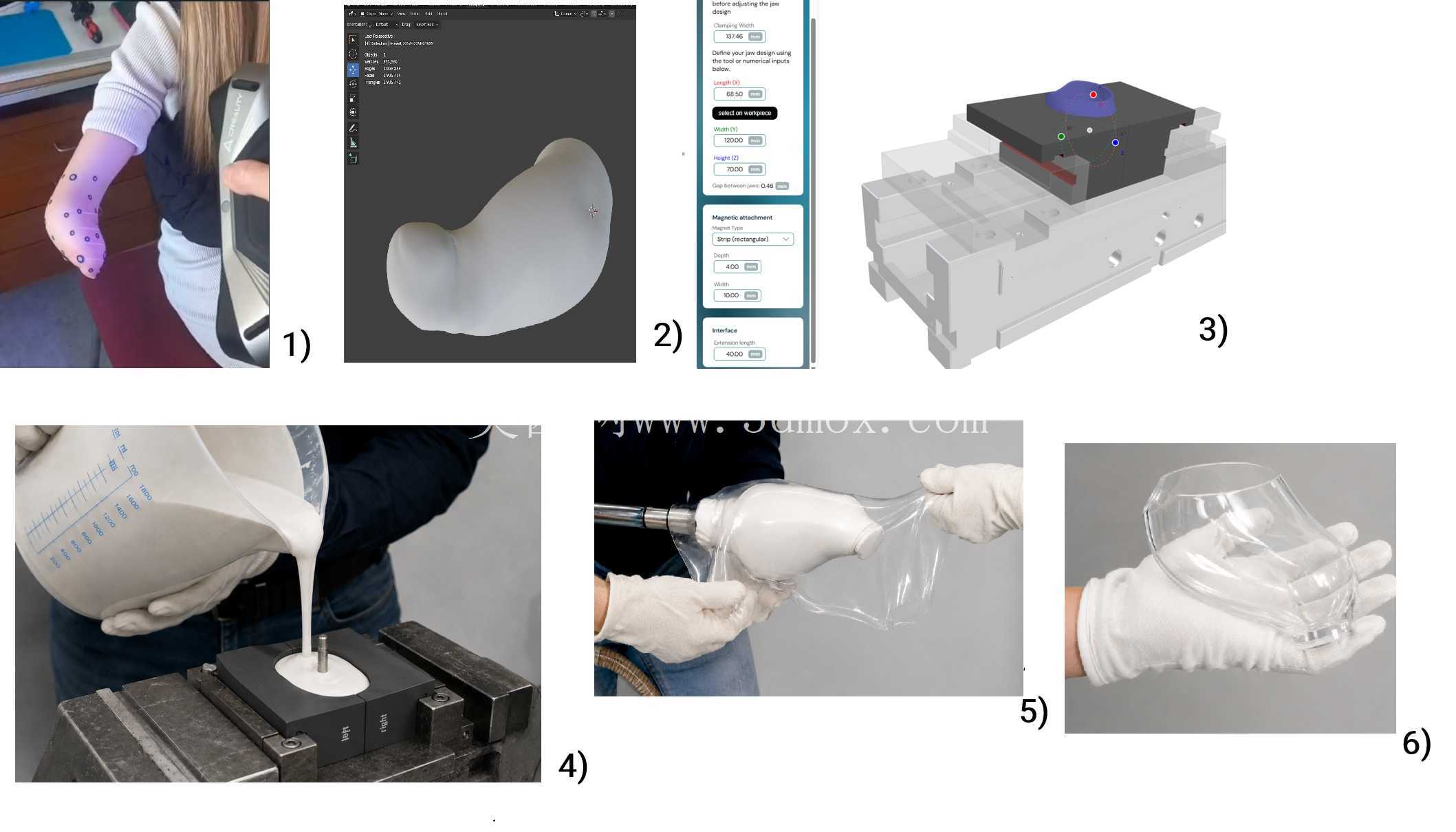

在实际生产使用中，这套夹具配合数字化流程，可将单例接受腔阳模的制作时间从传统手工的4-6小时缩短到1小时以内，制作出的阳模与患者残肢的匹配度更高，患者佩戴接受腔时的舒适度明显提升，同时患者的残肢扫描数据与模腔参数可数字化存档，后续更换接受腔时直接调用数据打印镶件即可，不需要患者再次到场取模，尤其适合行动不便的残障患者。此外，夹具的分体式结构也方便清理，每次注浆成型后，只需要拆开模块清理残留石膏即可，维护简单，适合康复辅具制作车间批量使用。
