多关节回转式机械夹持臂结构设计

项目分类:工业机器人 发布时间:2026-06-01 ID:1172675
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计
  • 多关节回转式机械夹持臂结构设计

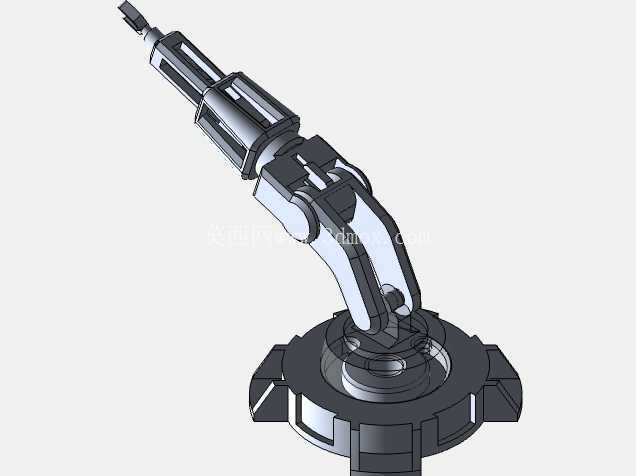

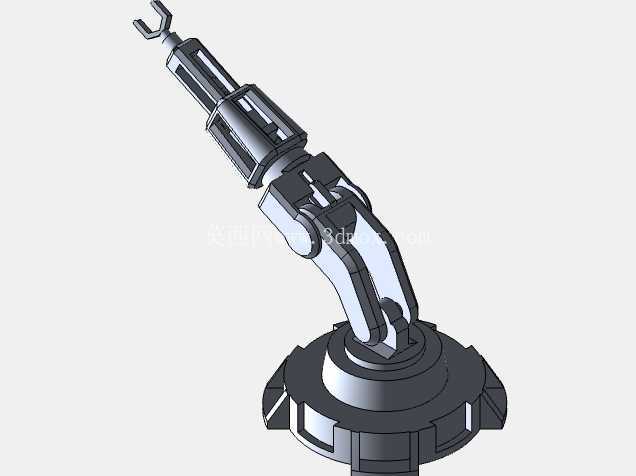

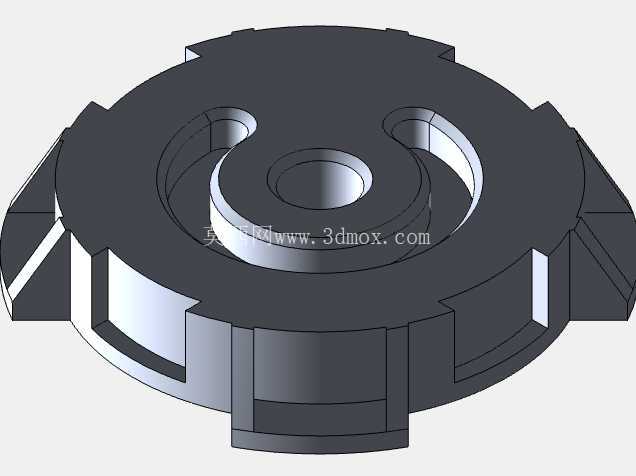

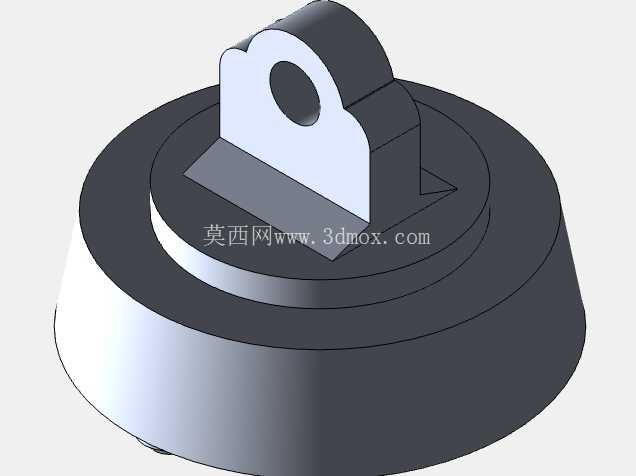

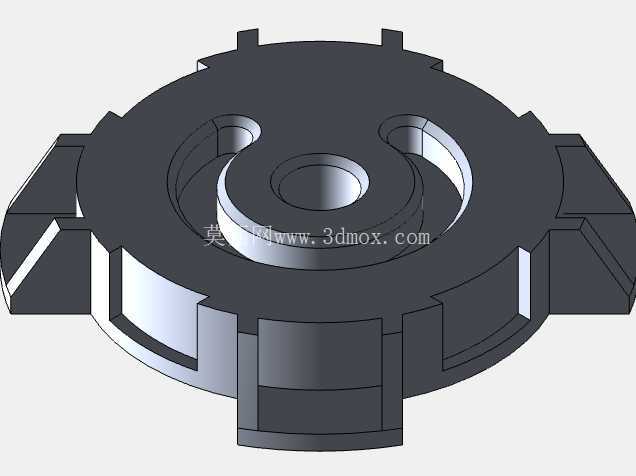

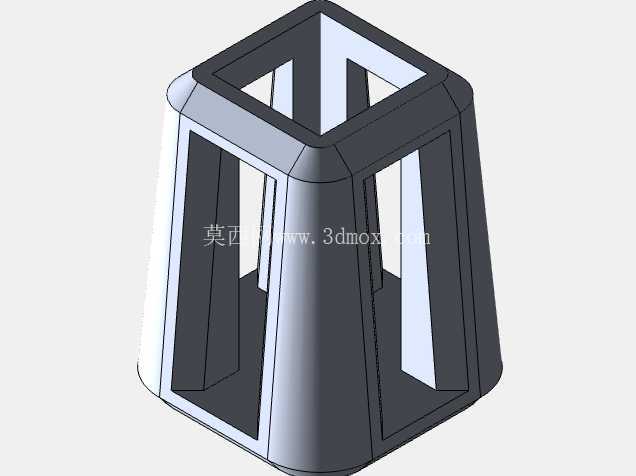

  这款多关节夹持臂的结构设计,核心面向小负载工位的重复取放作业场景,常见于电子元器件装配流水线的上下料工位、小型注塑件的出料接驳、实验室样品分拣转运这类需要精准重复定位的作业环节,区别于大负载焊接、搬运机械臂,它的结构紧凑性优先于负载冗余,适配安装空间局促的桌面级作业台架。从底座结构来看,采用带定位凸缘的圆盘式安装基座,基座底部预留环形安装孔位,可直接通过螺栓固定在标准铝型材工作台面或者专用设备支架上,安装边界的直径控制在适配小型工位的范围,不会占用过多台架有效作业面积,基座内部集成回转支承结构,可实现整臂360度水平方向回转,回转限位可根据实际工位的作业范围调整,避免作业过程中与周边工位设备发生干涉。

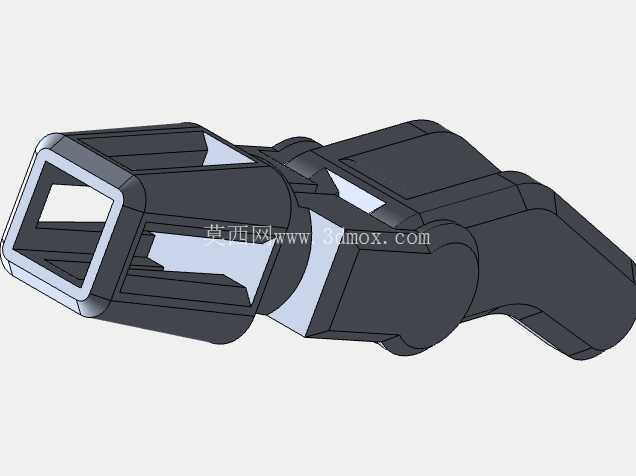

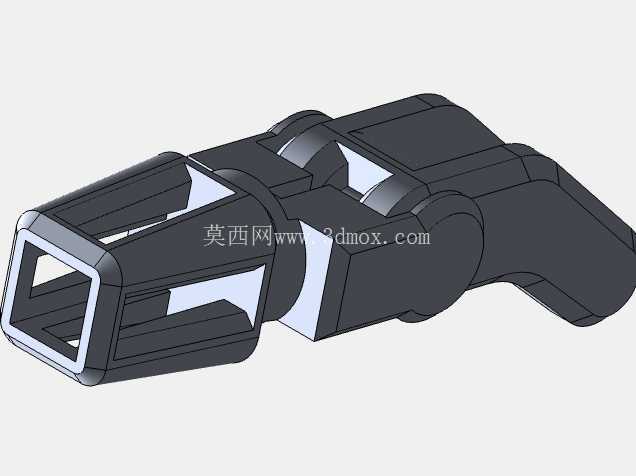

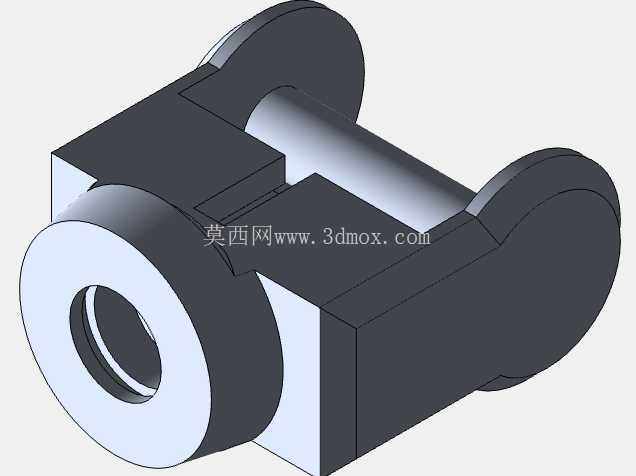

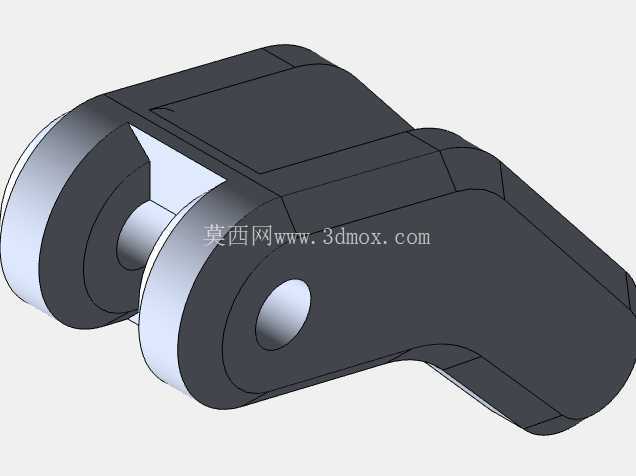

  臂体部分采用三段式铰接关节结构,每段关节的铰接处都设计了轴孔配合的限位结构,可根据作业需求调整各段臂的俯仰角度范围,关节处的连接轴采用台阶轴设计,既保证铰接转动的灵活性,又能承受臂体伸展时的径向载荷,避免长时间作业出现关节松旷的问题。末端执行器采用叉式夹持爪结构,爪部的开合行程适配小型规则零件的夹持需求,爪尖做了倒角导向设计,在取放零件时可以自动修正微小的位置偏差,降低对前序工位定位精度的要求,夹持爪的连接法兰采用标准接口,可根据实际作业的零件形态更换不同的夹爪,比如真空吸盘、磁吸头这类适配特殊零件的执行末端,拓展设备的适用场景。

  设计过程中优先考虑了关节的受力平衡,臂体的截面采用变厚度设计,在靠近底座的臂段适当增加结构厚度,承受更大的弯矩,靠近末端的臂段做轻量化处理,降低关节驱动的负载,同时减少臂体伸展时的前端抖动量,保证末端夹持的定位精度。各段臂的内部预留了走线槽空间,驱动线缆、信号线缆可以从臂体内部穿过,避免作业过程中线缆外露被周边构件剐蹭,也能让整臂的外观更整洁,减少积尘死角,适配工业车间的日常清洁维护需求。从安装适配性来看,整臂的安装基准面与底座底面重合,安装时不需要额外做找平工装,只要基座固定面的平面度满足常规机加工面的要求,就能保证臂体回转时的同轴度,不会出现运转卡滞的问题。

  作业半径覆盖从基座中心到末端爪部的常规桌面作业范围,既可以满足单工位内的零件取放转移,也可以跨两个相邻工位完成物料传递,不需要额外增加移位机构。关节处的铰接面设计了润滑脂注油孔,日常维护时可以直接在外部注油,不需要拆解臂体结构,降低设备维护的工时成本。末端夹持爪的开合驱动接口预留了标准安装位,可适配气动、电动两种常用驱动方式,用户可以根据自身工位的气源、电源配置情况选择对应的驱动组件,不需要额外修改臂体的连接结构。在结构强度校核层面,各段臂的壁厚选择兼顾了轻量化与刚性需求,在额定负载下臂体的最大变形量控制在不影响定位精度的范围内,不会因为臂体变形导致末端夹持位置偏移,满足连续重复作业的精度保持要求。底座的回转支承采用标准模块化组件,损坏后可以直接更换同规格标准件,不需要定制专用配件,降低设备后期的运维成本。整臂的外观棱边都做了倒角处理,避免安装调试过程中尖锐棱边划伤操作人员,也减少应力集中导致的臂体开裂风险,铰接处的缝隙做了挡边设计,可阻挡车间内的金属碎屑、粉尘进入铰接摩擦面,延长关节的使用寿命。
