跑车整车外形三视图工程设计图纸

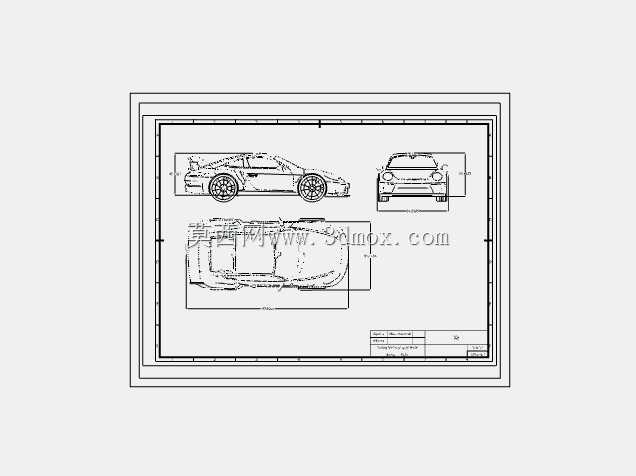

　　这套图纸呈现的是双门运动跑车的整车外形三视图，覆盖正侧、正前、俯视三个核心投影视角，所有轮廓线严格按照投影规则绘制，可直接用于车身外形逆向建模、油泥模型制作、改装方案校核等场景。在实车开发流程中，这类外形三视图是造型部门与结构部门对接的核心基准，油泥模型师可直接依据视图上的轮廓控制点刮制1:1油泥模型，避免造型反复调整带来的周期浪费；改装厂商也可依托这套视图数据，完成宽体套件、尾翼、侧裙等外观改装件的前期匹配设计，无需反复扫描实车获取点云数据。

　　从视图表达逻辑来看，侧视图完整呈现了整车的轴距、前后悬长度、车顶弧线走向、轮拱曲率、车门分缝位置、侧窗轮廓，所有关键型面的转折位置都标注了对应尺寸，能直接读取整车总长、总高、离地间隙、轮心位置等核心边界参数；正视图明确了整车宽度、前轮距、前大灯轮廓、前进气格栅边界、前保险杠型面转折、前风挡倾角，可直接校核前脸造型的左右对称性，确认轮拱外扩量与轮胎转向间隙的匹配关系；俯视图则清晰展示了车顶宽度变化、前后风挡的前后边界、外后视镜外伸量、车尾宽度收窄趋势，能为车身顶部附件、天窗布置、尾翼安装位置提供尺寸参考。

　　设计过程中，所有视图的投影对应关系经过严格校核，侧视图的轮心位置与正视图的轮心高度完全匹配，俯视图的车身宽度边界与正视图的宽度尺寸一一对应，不存在投影错位问题，建模时可直接将三个视图导入三维软件作为背景参考，拖拽轮廓线即可快速生成基础曲面，大幅降低外形建模的前期准备工作量。从安装边界来看，视图中明确标注了轮拱的最大外廓尺寸，可直接匹配不同规格轮毂的改装方案，确认轮胎转向时与轮拱的间隙是否满足要求；前后保险杠的最外点位置标注清晰，可用于校核泊车雷达、摄像头的安装位置，避免传感器超出车身外廓引发刮碰；侧视图的车门分缝位置明确，可作为车门铰链、门锁布置的外形基准，确保运动件的活动范围不超出车身外廓边界。

　　对于三维建模从业者而言，这套视图的轮廓线精度足够支撑A级曲面的前期搭建，所有关键型面的拐点都有明确的尺寸定位，无需反复调整曲面控制点来匹配造型；对于结构设计人员，可依托这套视图的外廓尺寸，完成车架、悬架、内饰等系统的初步布置，确认各系统与车身外板的间隙是否满足设计要求；对于设备选型人员，在做车辆运输、检测工装设计时，可直接读取整车的长宽高外廓尺寸，确认工装的容纳空间是否匹配，无需额外查找车型参数。整套图纸的线条表达简洁清晰，没有多余的辅助线干扰，所有尺寸标注都布置在视图外侧，不会遮挡车身轮廓线，打印后可直接作为现场比对的基准使用。
