圆形壳体内置驱动与电控集成装置结构

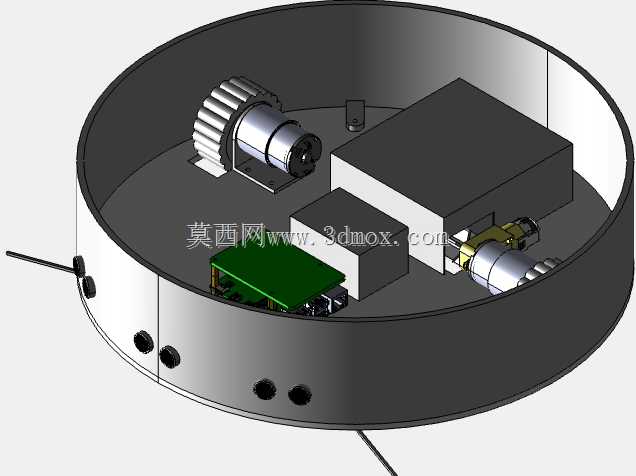

　　该集成装置采用圆柱型薄壳作为承载主体，壳体侧壁预留多组圆形穿线孔与安装孔位，可直接适配立式安装场景的固定需求，整体外轮廓为规则圆柱形态，安装时仅需匹配对应直径的安装基面即可完成定位，无需额外设计复杂转接支架，能有效压缩设备整体占用的径向安装空间。从内部布局来看，两套带齿轮输出的驱动组件对称布置在壳体内腔两侧，输出端可直接对接外部执行负载，省去了额外的传动换向结构，传动路径短，运行过程中的背隙与传动损耗可控制在较低水平；中间区域分层布置功率模块与控制电路板，功率模块采用块状封装结构直接贴合壳体底部安装基面，可借助金属壳体的导热能力将工作产生的热量向外散出，无需额外加装体积较大的散热鳍片，控制电路板布置在功率模块侧下方的预留空间内，

　　板载接口直接朝向侧壁穿线孔方向，外部接线可直接穿过侧壁孔位与板载接口对接，走线路径短且不会与内部运动部件产生干涉。设计阶段针对内部组件的安装顺序做了适配，所有内部组件均可从壳体上端开口完成装入与固定，壳体上端可配套对应尺寸的端盖实现密封，端盖与壳体的配合面预留密封槽安装位置，可满足常规工况下的防尘防溅需求。侧壁预留的孔位除了穿线功能外，部分孔位可作为状态指示灯的观测窗口，无需拆开端盖即可直接观测内部设备的运行状态，日常运维的便捷性较高。两套驱动组件的安装支座直接与壳体底部采用紧固件连接，支座的定位面做了凸台设计，可保证驱动轴的轴线与壳体径向基准保持平行，装配时无需反复调整同轴度，仅需依靠定位凸台即可完成快速定位，

　　能有效缩短装配调校的时间。控制电路板与功率模块之间采用板对板连接器实现信号与功率传输，省去了大量飞线连接，内部走线整洁，后期排查故障时可快速定位连接点位，不会出现多组线束杂乱缠绕的问题。壳体底部预留了三个均匀分布的固定孔位，可采用螺栓从底部向上穿入完成装置整体固定，固定点的受力均匀，长期运行过程中不会出现壳体倾斜、组件移位的问题。针对内部组件的电磁兼容问题，功率模块与控制电路板之间预留了足够的安全间距，可减少功率部分工作时对控制信号的干扰，驱动组件的金属外壳也可直接与壳体导通实现接地，进一步降低电磁干扰对设备运行稳定性的影响。该结构可直接作为小型移动式机电设备的核心承载主体，适配需要紧凑安装空间、集成动力输出与电控功能的应用场景，内部组件的模块化布局也方便后续根据实际需求更换不同功率的驱动模块或者控制板，无需对壳体结构做大幅修改，拓展适配性较强。
