带安装法兰的铰接式连接支座结构

　　这类带安装法兰的铰接支座，在各类工业设备的铰接传动点位应用十分广泛，从自动化生产线的连杆摆臂连接，到小型工程机械的活动构件铰接，再到工装夹具的翻转机构定位，都能见到这类结构的身影。它的核心作用是为两个需要相对转动的构件提供稳定的铰接支撑点，同时通过背部的法兰安装面实现与设备基体的可靠固定，避免铰接点位在交变载荷下出现松动、移位的问题。

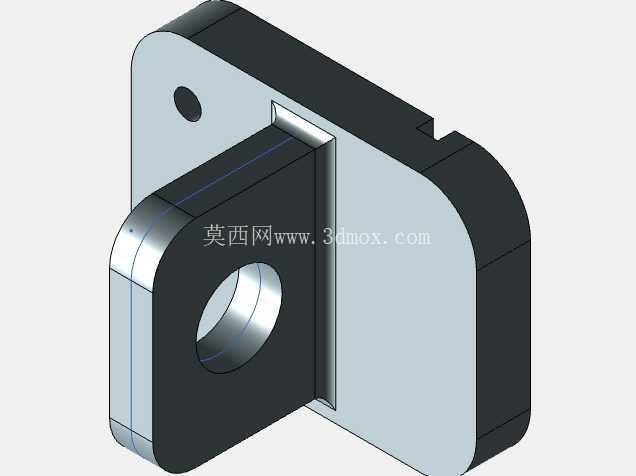

　　从结构功能上看，这个构件分为两个核心功能区：背部的法兰安装区和前部的铰接承载区。背部的法兰板采用带切边的类方形轮廓，切边设计一方面是为了避让设备基体上的相邻安装构件，减少安装时的空间干涉，另一方面也能在不影响安装强度的前提下减轻构件自重，降低材料消耗。法兰板上预留的安装孔采用沉孔设计，安装时螺栓头部可以完全沉入沉孔内，不会突出法兰安装面，既保证了法兰与基体安装面的完全贴合，也避免了突出的螺栓头与周边运动构件发生刮碰。前部的铰接承载区采用加厚的块状结构，中间的铰接孔是整个构件的核心受力部位，孔壁做了加厚处理，能够承受铰接销轴传递的径向载荷，在频繁往复转动的工况下也不容易出现孔壁磨损、变形的问题。铰接块与法兰板的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在承受冲击载荷时，应力可以顺着圆弧面均匀分散，不会在衔接位置出现应力断裂的隐患。

　　设计这类铰接支座的时候，首先要明确铰接点位的载荷工况：如果是承受静载荷的固定铰接点，铰接孔的壁厚可以按照常规剪切强度计算取值；如果是承受频繁交变载荷或者冲击载荷的活动铰接点，铰接孔的壁厚需要在计算值基础上增加20%-30%的余量，同时孔壁表面要做硬化处理，提升耐磨性能。安装法兰的尺寸设计需要匹配设备基体的安装面空间，法兰上的安装孔位置要和基体上的预装螺孔完全对正，孔位公差控制在±0.1mm以内，避免安装时出现螺栓强行穿入的问题，导致安装后构件存在内应力。铰接孔的中心高是关键安装尺寸，这个尺寸直接决定了相连连杆的运动轨迹，设计时需要根据整套连杆机构的运动行程反复核算，保证铰接点转动时，相连构件不会和周边固定结构发生运动干涉。铰接孔的内径公差要和配套的销轴外径公差匹配，一般采用间隙配合，间隙量控制在0.02mm-0.05mm之间，既保证销轴可以灵活转动，又不会因为间隙过大导致铰接点位出现晃动，影响整套机构的运动精度。

　　从安装边界来看，法兰板的背部安装面需要做铣平处理，表面粗糙度达到Ra3.2即可，保证和基体安装面贴合时的接触面积足够，不会出现点接触或者线接触的问题，避免螺栓拧紧后法兰板出现变形。铰接孔的轴向两端要做倒角处理，方便销轴的装配导入，也能去除孔口的毛刺，避免装配时划伤销轴表面。整个构件的棱边都要做倒钝处理，去除加工产生的锐边，防止装配和维护时划伤操作人员。这类构件一般采用45号钢加工制作，承受重载的工况下可以选用40Cr材质，加工完成后做调质处理，提升整体的强度和韧性，铰接孔内壁可以做高频淬火处理，硬度达到HRC40-45，延长铰接点位的使用寿命。在实际装配时，法兰面和设备基体之间可以根据工况需求加装调整垫片，用来微调铰接孔的中心高，补偿加工和装配带来的尺寸误差，保证整套连杆机构的运动精度符合设计要求。
