手动调节剪式小尺寸升降支撑平台

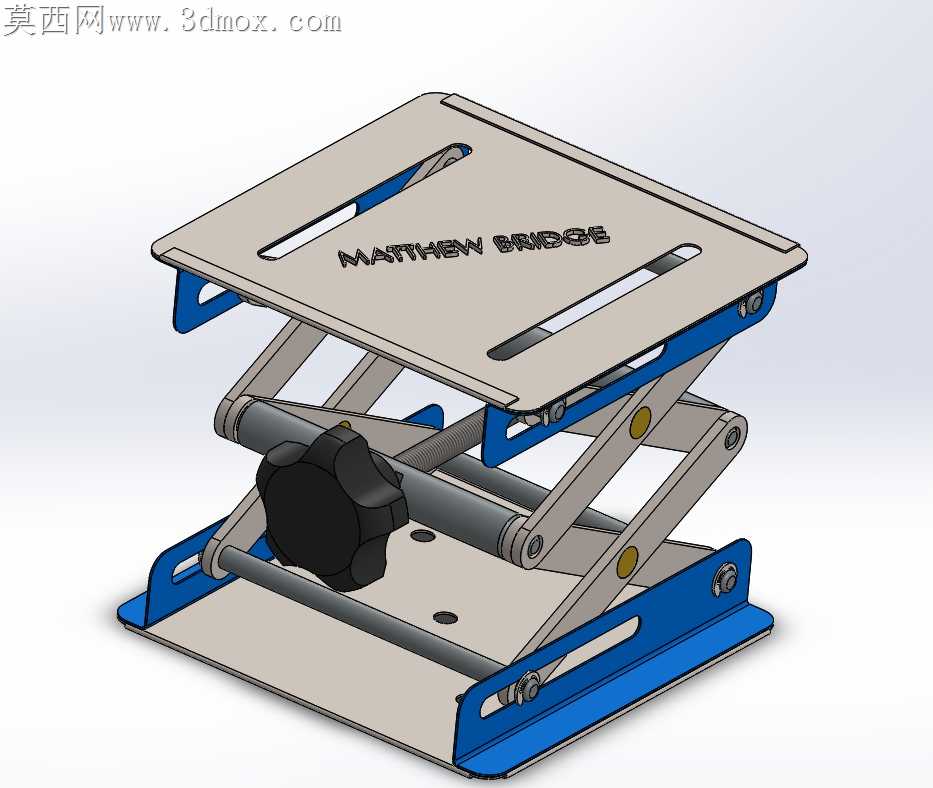

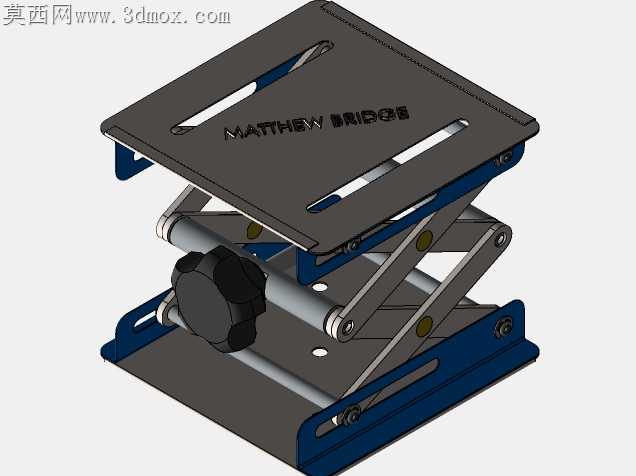

实训场景里常用的小型升降台，最容易被忽略的隐患是交叉臂铰接点的旷量累积——很多随手搭的剪式结构，用不了十次调节就会出现台面歪斜，拧动调节旋钮时还会出现卡滞跳齿的问题，根源在于铰接轴的公差配合没做适配，剪臂的滑槽间隙留得不合理。这款手动剪式升降平台的交叉臂铰接点，特意把销轴与臂身孔的配合公差控制在H7/g6区间，既不会因为过紧导致臂身转动卡涩，也不会因为间隙过大出现升降过程中的横向窜动，底座与台面上的滑槽做了2度的拔模斜度，滑槽边缘倒了R0.8的圆角，避免滑块在槽内滑动时刮削积屑，长时间使用也不会出现卡顿。台面边缘的长条形镂空不是为了减重做的装饰，是给实训时固定工件预留的绑带穿槽，台面上压印的标识区域做了0.2mm的下沉处理，粘贴标识后不会因为工件摩擦导致标识脱落，调节旋钮特意选了星形防滑手轮，手轮与调节螺杆的连接位置做了扁位防转结构，不会因为频繁拧动出现手轮空转的问题。底座的四个角做了外翻的折边，折边高度5mm，既可以增加底座的接触面积，放置在光滑实训台面上时不会轻易滑动，也能避免底座边缘的锐边划伤桌面。剪臂与底座、台面的连接滑块，特意选了带自润滑特性的工程塑料材质，不需要额外加注润滑油，不会在实训过程中蹭脏工件或者桌面，调节螺杆的梯形螺纹做了发黑处理，防锈的同时也能降低螺纹转动的摩擦阻力，单指就能轻松拧动完成高度调节。台面升到最高位置时，交叉臂的支撑角度刚好落在45度的最优受力区间，不会因为升得过高出现结构失稳，台面承重时的形变量控制在0.1mm以内，放置精密测量工具或者小型加工工件时，不会因为台面变形影响操作精度。底座上预留的两个沉头安装孔，可以把整个升降台固定在专用实训工位上，避免大幅度调节时平台整体移位，剪臂之间的铰接点都加了薄型黄铜垫片，隔开金属臂身的直接接触，反复升降调节也不会出现金属摩擦的异响，长期使用的磨损量也能控制在极小范围。
