改装式可调间隙磁火花测试夹持装置

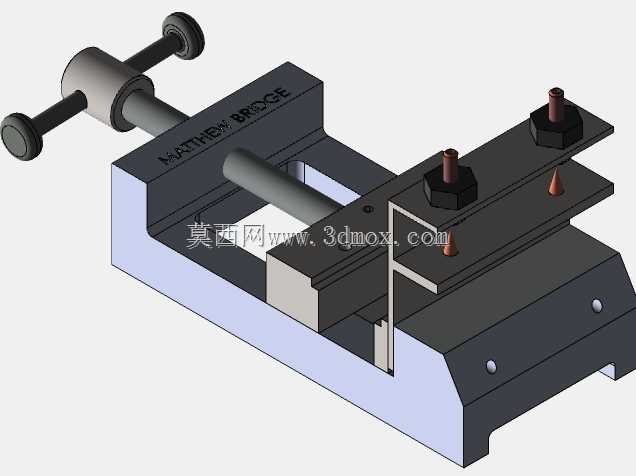

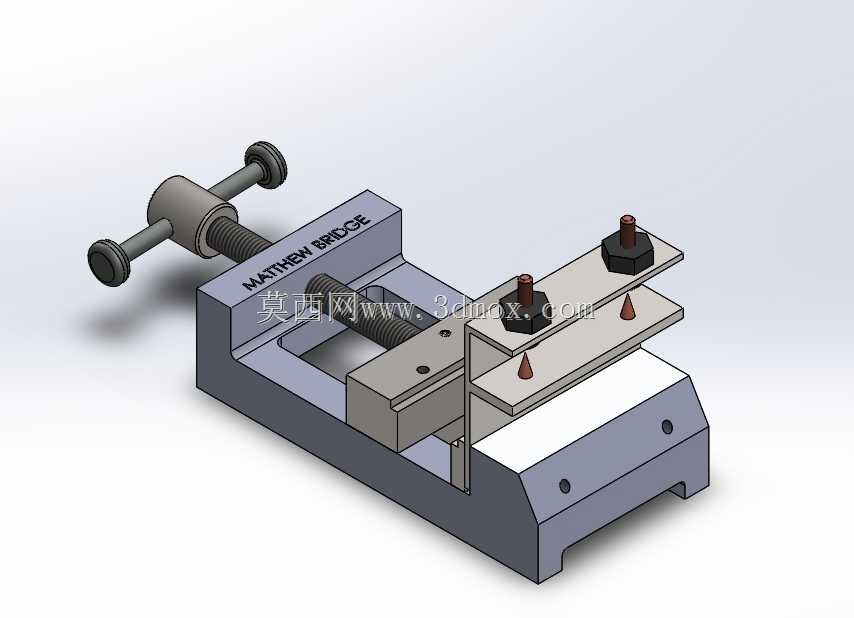

　　在小型电机出厂性能检测环节，磁电机的火花间隙校验是判定电枢绕组与磁极配合精度、绝缘性能的核心工序，常规台架的固定夹持结构无法适配不同规格磁电机的定位需求，尤其是不同极距的磁电机需要匹配对应间距的放电尖端，传统固定钳口虎钳只能完成工件的夹紧动作，无法兼顾间隙定位功能，测试前需要额外搭建定位块规，反复调整尖端位置，单批次工件的装夹辅助时间占比超过测试总时长的40%，严重影响检测工位的流转效率。这款改装结构的夹持装置，核心改动是将传统虎钳的整体固定钳口替换为可滑移的框架式结构，框架上预留了两组平行的T型安装槽，用来固定放电尖端与磁电机定位基准，配合原虎钳的丝杠进给结构，能够在夹紧工件的同时，

　　通过框架上的锁紧螺栓快速设定两个放电尖端的相对间距，不需要额外搭配块规就能完成间隙尺寸的定位，适配不同极距磁电机的火花测试需求。从结构设计逻辑来看，装置保留了原机用虎钳的底座、丝杠传动副、活动钳身的成熟结构，这部分的安装尺寸与常规125mm口径机用虎钳完全一致，底座上的两个安装沉孔中心距为140mm，能够直接固定在标准测试工作台的T型槽上，不需要重新加工安装孔位，降低了现有测试工位的改造成本。替换的框架式钳口采用45号钢调质处理，表面做发黑防锈处理，框架的导向面与原虎钳的固定钳身安装面采用H7/h6的间隙配合，保证框架滑移时不会出现偏摆，框架上的T型槽宽度为8mm，适配标准M6规格的T型螺栓，用来固定放电铜尖与磁电机的绝缘定位块，

　　两个尖端的安装座可以沿T型槽连续调整位置，调整范围覆盖0-30mm的间隙区间，覆盖目前市面常见的小型通用磁电机、摩托车磁电机的火花间隙测试要求。实际使用过程中，操作人员只需要根据待测试磁电机的极距参数，拧松框架上的两个锁紧螺栓，调整两个放电尖端的位置，用塞尺核对间隙尺寸后锁紧螺栓，之后转动虎钳的手轮带动活动钳身进给，将磁电机的壳体夹紧在活动钳身与框架基准面之间，就能直接接通测试电源完成火花间隙校验，不需要每次装夹都重新调整尖端位置，同规格批次测试时，一次间隙设定就能完成整批工件的装夹测试。装置的活动钳身行程保留了原虎钳的0-100mm开合范围，能够夹持最大宽度100mm的磁电机壳体，框架的探出长度为45mm，

　　不会干涉磁电机的接线端与测试探针的走位，两个放电尖端采用锥角30度的紫铜材质，通过螺栓压紧在安装座上，磨损后可以快速更换，不需要整体拆卸框架结构。考虑到测试过程中会产生瞬时高压放电，框架与活动钳身的接触面上预留了绝缘垫片的安装槽，可根据测试需求加装环氧树脂绝缘片，避免测试电流通过虎钳本体传导到工作台，影响测试数据的准确性。丝杠部分采用梯形螺纹传动，导程为5mm，手轮转动一圈活动钳身进给5mm，夹紧时的进给手感均匀，配合端部的双圆柱手柄，操作人员可以单手完成夹紧与松开动作，不需要借助加力杆，适配测试工位频繁装夹的操作需求。底座的底部做了1.5mm深度的凹槽设计，能够卡在工作台的定位凸台上，避免夹紧过程中装置出现移位，整体结构没有复杂的传动部件，日常维护只需要定期给丝杠涂抹润滑脂，清理T型槽内的金属碎屑即可，不需要特殊的保养流程。相较于传统的专用测试夹具，这款改装结构不需要定制整体夹具基座，直接在通用虎钳的基础上更换钳口组件就能实现功能拓展，对于多品种小批量的磁电机生产车间来说，能够快速切换工装功能，既可以作为普通虎钳完成小型零件的夹持加工，也能快速换装框架钳口作为火花间隙测试台使用，减少了工位上的工装储备数量，提升了工装的复用率。
