教学演示用摆式蒸汽动力装置结构模型

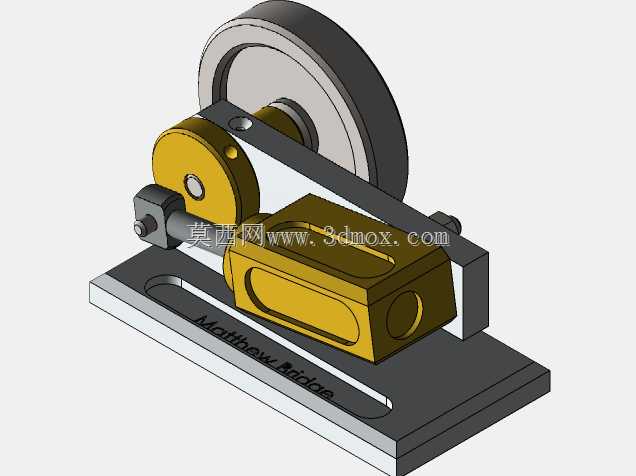

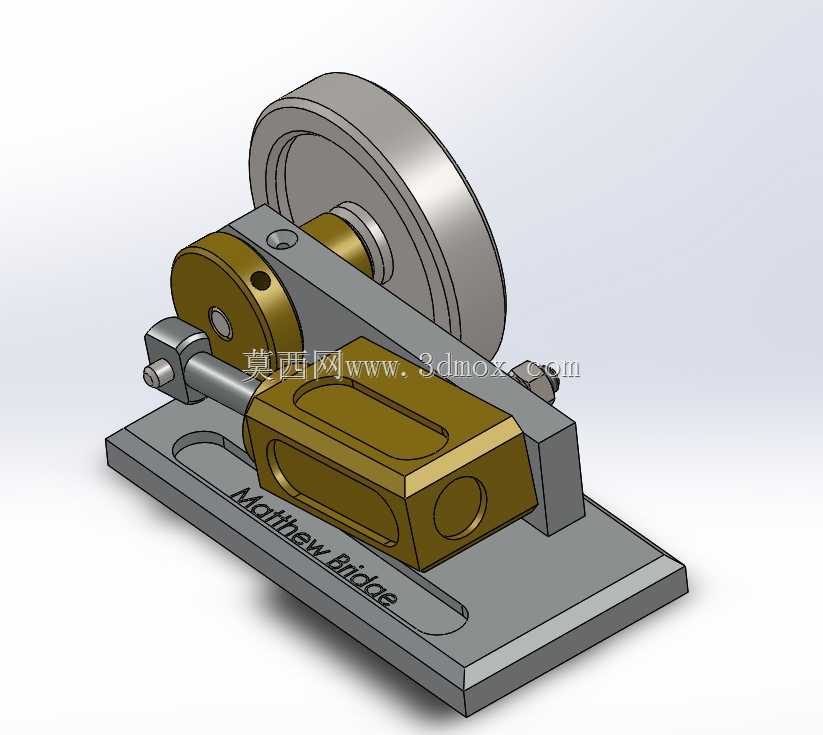

　　这套蒸汽振荡动力结构，核心面向热能动力教学演示、小型动力原理验证场景搭建使用，区别于量产工业蒸汽动力设备的复杂管路与密封结构，整体做了原理性简化，能直观展示蒸汽压差驱动下的往复-旋转运动转换全过程，适合职业院校机械原理课堂、科创项目初期原理验证环节使用，不需要配套高压工业蒸汽管路，仅需低压饱和蒸汽即可完成完整的动力输出循环演示。从功能实现逻辑来看，这套结构没有采用常规蒸汽机的滑阀配气结构，而是依托缸体自身的摆动角度变化完成进排气口的切换，省去了复杂的配气凸轮与传动杆件，零件数量较同功率等级的常规蒸汽机减少近四成，加工与装配门槛大幅降低，非常适合学生金工实习阶段的实操加工与装配训练。整套结构的动力输出端直接集成在飞轮侧的轴伸位置，

　　可直接连接小功率负载，比如微型发电机、小型传送带驱动辊等演示负载，不需要额外加装减速或者离合结构，飞轮自身的转动惯量刚好可以抵消活塞往复运动的死点冲击，保证输出轴转动的连续性，不会出现卡滞或者转速波动过大的问题。设计层面上，缸体采用摆动式铰接安装，活塞推杆直接与曲柄销连接，没有额外的十字头结构，大幅压缩了整机的轴向尺寸，底座上预留的长槽结构既可以作为缸体摆动的行程避让空间，也能在装配阶段调整缸体的初始铰接位置，适配不同行程的活塞组件，给后续的参数迭代留出足够的调整余量。所有运动副的配合面都做了等公差带设计，轴与孔的配合选用间隙配合公差，不需要选配研磨，普通机加工精度即可满足装配要求，铰接位置的销轴采用标准圆柱销，

　　损坏后可直接替换标准件，不需要定制加工。从安装边界来看，整机底座为平板式结构，四个角位置可直接通过螺栓固定在演示台架或者实验基座上，安装孔位的间距适配常规教学实验台的T型槽间距，不需要额外制作转接板。整机的横向尺寸控制在小型实验台的可容纳范围内，飞轮的外圆与底座边缘预留了足够的安全距离，转动过程中不会与周边的实验器材发生干涉，缸体摆动的极限位置也做了机械限位，避免摆角过大导致配气错位、动力中断的问题。结构细节上，缸体的进出气接口设置在摆动铰接轴的同轴位置，外接气管不会随着缸体摆动发生缠绕，管路走向可以沿底座侧面的走线槽布置，整体外观整洁，也避免了运动过程中拉扯气管导致的漏气问题。飞轮采用轮缘加厚的结构设计，

　　在控制整体重量的前提下最大化转动惯量，保证低蒸汽压力下也能维持稳定转速，不会因为负载波动出现停转。整套结构的所有棱角位置都做了倒角处理，教学演示过程中不会划伤操作人员，运动部件的外侧没有突出的尖锐结构，符合教学实验设备的安全设计要求。实际使用过程中，这套结构可以直观展示热能到机械能的转换过程，能让观察者清晰看到配气切换、活塞往复、曲柄旋转、飞轮储能的全流程动作，相比平面示意图或者动画演示，实体结构的触感与动态展示效果更能帮助学习者理解往复式动力机械的核心原理，也可作为小型蒸汽动力玩具、微型科普装置的动力核心使用，仅需更换适配的密封件即可兼容不同压力的蒸汽输入，拓展性较强。
