起重滑轮吊钩组装配结构设计

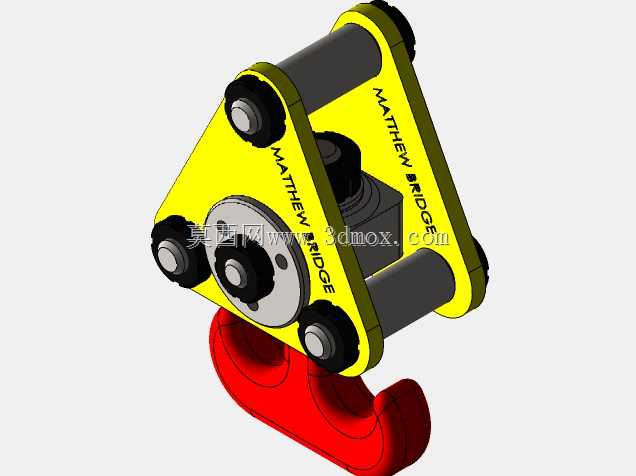

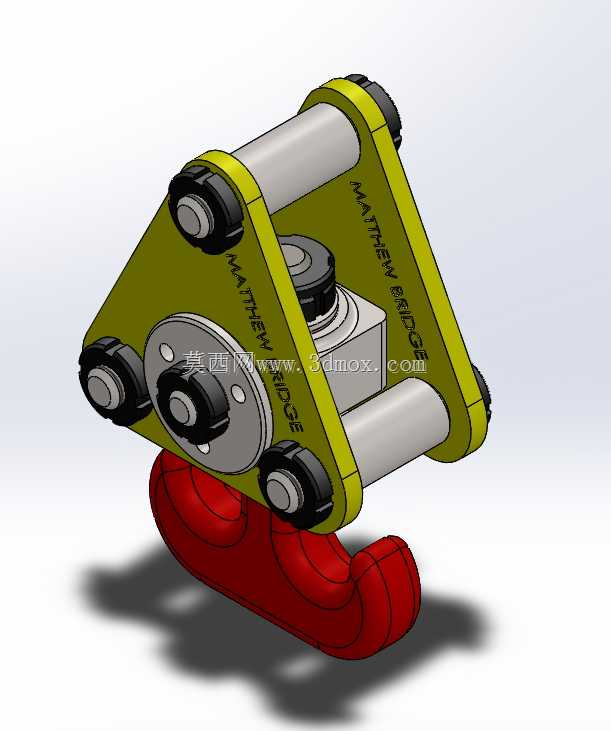

　　在车间重型工件转运、户外设备吊装、港口散货装卸这类需要垂直起吊重物的作业场景里，吊钩组是直接承载吊重载荷的核心执行部件，这套滑轮吊钩组的结构设计，完全围绕实际吊装作业的受力需求与装配维护便利性展开。从结构布局来看，主体采用三角式侧板架作为承载基体，两块对称布置的三角形钢板通过销轴定位锁紧，架体上平行布置两根滑轮轴，每根轴上套装带密封轴承的滑轮，滑轮外缘适配常规起重钢丝绳的绳槽曲率，钢丝绳从两组滑轮间绕过时可形成省力滑轮组，降低起升机构的牵引载荷，同时保证吊重起升过程的运行平稳性，避免钢丝绳出现跳绳、卡滞的问题。架体下部通过铰接销轴连接锻造吊钩，吊钩与架体的铰接位置设置推力轴承，可在吊重状态下灵活转动，方便作业人员调整吊物朝向，

　　不会因为吊物扭转造成钢丝绳拧结受力。侧板架上的所有销轴端部都设置了轴端挡板与锁紧螺栓，避免作业过程中销轴窜动脱出，滑轮与侧板之间预留了足够的间隙，防止钢丝绳摆动时与侧板发生摩擦磨损。设计过程中首先确定的是额定起重量对应的安全系数，所有承载部件的受力截面都按照1.25倍动载系数、4倍静载安全系数核算，三角式的架体结构相比传统直板架，能让两根滑轮轴的受力直接通过侧板斜边传递到下部吊钩铰接点，减少架体的附加弯矩，同等承载能力下可以降低侧板厚度，减轻吊钩组整体自重，降低起升机构的无效载荷。从安装边界来看，这套吊钩组的上部滑轮组直接适配对应直径的起重钢丝绳，不需要额外改装连接结构，下部吊钩的开口尺寸符合常规吊装卸扣、吊环的连接尺寸，

　　可直接搭配常用吊装索具使用；整体外形的宽度尺寸控制在常规起重机吊钩组的通行间隙范围内，不会在起升过程中与起重机臂架头部、卷筒护罩发生干涉。滑轮的轴承采用自带密封的深沟球轴承，日常维护只需要定期通过注油嘴补充润滑脂即可，不需要频繁拆解滑轮组件，降低现场维护的工作量。吊钩的钩身截面采用椭圆形锻造截面，相比矩形截面应力分布更均匀，钩尖位置设置防脱卡板，可自动封闭吊钩开口，避免吊装过程中索具从钩口脱出引发安全事故。在装配逻辑上，这套结构采用完全互换性设计，所有销轴、滑轮、轴承都是标准规格件，单个部件出现磨损损坏时可以直接更换同规格备件，不需要整体报废吊钩组，能有效降低作业现场的备件储备成本与维护停机时间。

　　架体侧板上的标识区域可标注额定起重量、生产编号等信息，方便现场作业人员快速识别载荷参数，避免超载使用。实际作业过程中，双滑轮的结构设计可以让钢丝绳的受力均匀分配到两根滑轮轴上，相比单滑轮吊钩组，钢丝绳的弯折次数更少，能有效延长钢丝绳的使用寿命，同时双滑轮的布局让吊钩组的起升对中性更好，吊重起升过程中不会出现单侧偏摆的问题，对于精密设备吊装这类对平稳性要求高的场景适配性更强。铰接位置的推力轴承可承受吊重转动时的轴向载荷，即使吊重需要在半空旋转调整角度，也不会出现卡滞、转动费力的问题，作业人员在地面就可以通过牵引绳轻松调整吊物朝向，不需要额外借助辅助设备。
