美式巡航摩托车车架结构三维设计

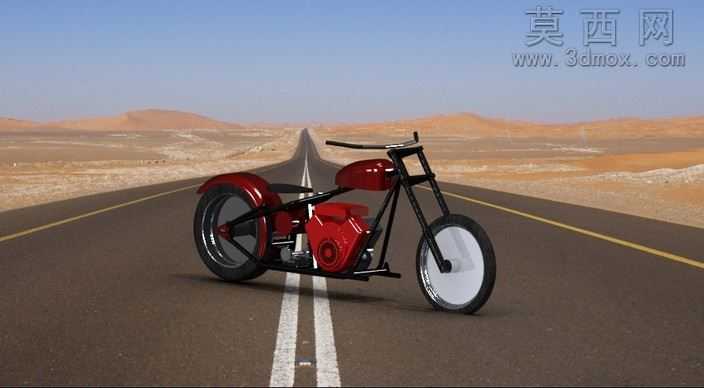

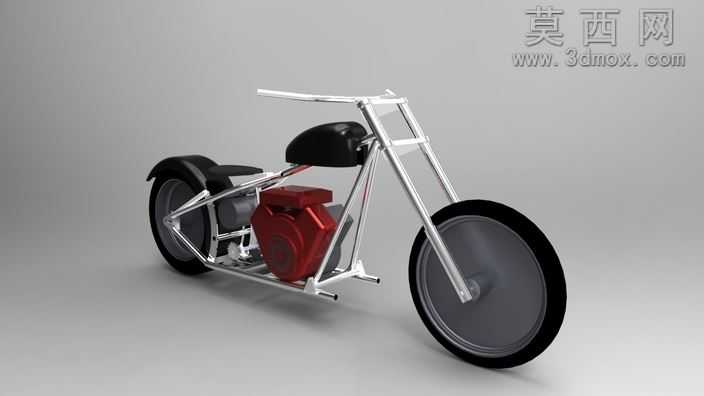

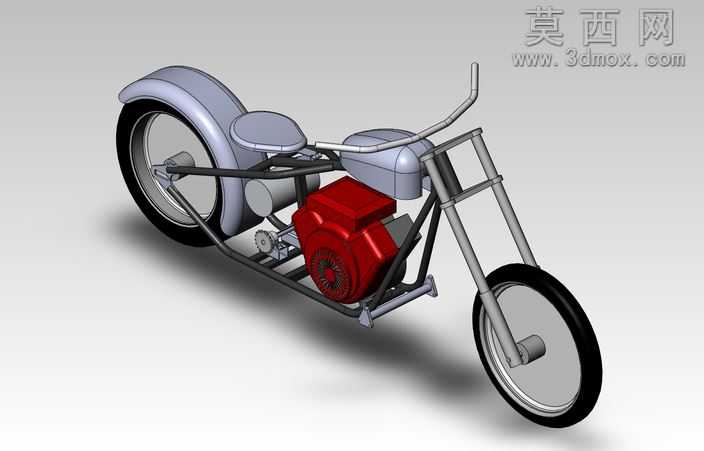

本作品为美式巡航风格摩托车车架的三维设计成果，建模阶段采用自顶向下的设计思路，首先搭建整车的硬点坐标体系，确定前后轮距、前叉倾角、座椅安装高度、发动机挂载点位等核心参数基准，再逐步拆分出主车架管梁、前叉转向总成、后摇臂安装支座、油箱固定位、座椅支撑结构等独立子部件。建模过程中对圆管弯折的过渡曲率做了精准控制，所有管梁衔接处均做了贴合焊接工艺的圆角处理，避免出现尖锐的几何交线，还原实车车架的焊接拼接结构特征。材质渲染环节，车架主体金属管梁赋予抛光镀铬金属材质，调整反射粗糙度参数模拟亮面金属的环境反射效果，发动机外覆盖件采用哑光深红金属漆材质，搭配细微的颗粒质感还原铸铁缸体的磨砂触感，车座、油箱外壳采用哑光黑硬质塑料与皮革混合材质，轮胎采用高粗糙度的黑色橡胶材质，轮辋部分与车架保持统一镀铬质感，不同材质的粗糙度、金属度、反射强度参数形成清晰层次，突出整车的复古巡航质感。结构设计上，车架预留了V型双缸发动机的完整安装空间，适配标准HD前控件的安装接口，主车架的管梁布局采用三角形受力结构，兼顾轻量化与结构强度，前叉采用长行程正置前叉结构，转向限位结构做了隐藏式设计，后摇臂安装位预留了减震器的连接支座，可适配不同规格的后悬挂组件，所有安装孔位、连接支座的尺寸均参考通用巡航摩托的配件标准做了参数化设置，可直接调整参数适配不同排量的动力总成。渲染阶段采用三点布光方案，主光源从侧上方打亮车架主体轮廓，辅助光源补全暗部细节避免金属部分出现死黑区域，环境光采用柔和的影棚环境贴图，让镀铬材质的反射效果更自然真实，最终呈现的效果清晰展现车架的完整结构、各部件的装配关系与材质质感，完整还原美式Chopper风格摩托的修长车架比例与硬朗机械美感。
