管状野马II型汽车上部控制臂结构设计

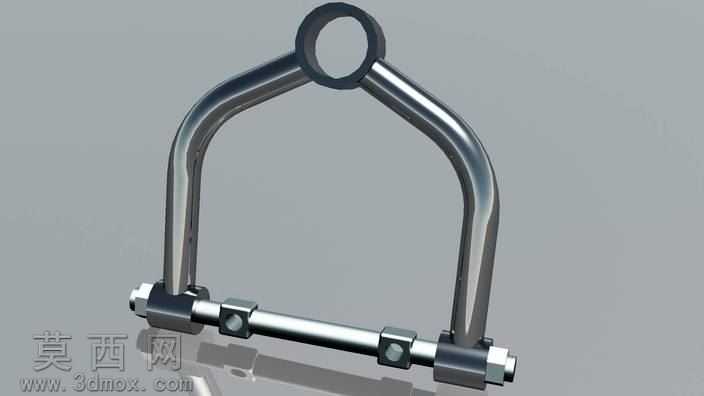

该作品为汽车悬架系统所用的管状上部控制臂三维建模成果，建模过程围绕实车适配的结构逻辑展开，首先确定控制臂的安装点位参数，以两端球头安装位、上端铰接环的中心距为核心尺寸基准，搭建整体框架的草绘路径。主体臂身采用圆管弯折成型的结构设计，在三维建模软件中通过扫掠特征生成连续的管状臂体，弯折处做平滑圆角过渡，避免应力集中的同时还原金属管材冷弯成型的工艺特征，两条臂身对称分布，上端汇聚为一体式铰接圆环，圆环内孔尺寸匹配悬架铰接衬套的安装规格，圆环与臂身的衔接处做融合过渡处理，保证结构连接强度。下端的横向连接轴采用实体建模方式，轴身根据安装需求设计了多组定位凸台与锁紧结构，两端预留螺栓连接位，匹配球头销的安装固定需求，轴体与两侧管状臂身的连接位置做了加强包覆结构，模拟实际焊接装配的连接形态，还原零件的真实装配关系。材质渲染阶段，管状臂身赋予抛光镀铬金属材质，调整反射参数还原金属管材的亮面质感与环境反射效果，横向连接轴与锁紧部件赋予哑光钢材材质，区分不同加工工艺的表面质感，铰接圆环与臂身保持一致的镀铬材质，整体渲染效果突出金属零件的精密质感。设计过程中兼顾零件的通用性，结构参数适配单侧安装的使用需求，整体造型在保证悬架导向功能的前提下，通过管状结构实现轻量化设计，各安装位的尺寸公差预留合理，可直接用于后续的结构验证、装配模拟以及加工参考，完整还原了管状控制臂的结构特征与工艺细节。
