野马IIRH汽车前悬右手下控制臂结构设计

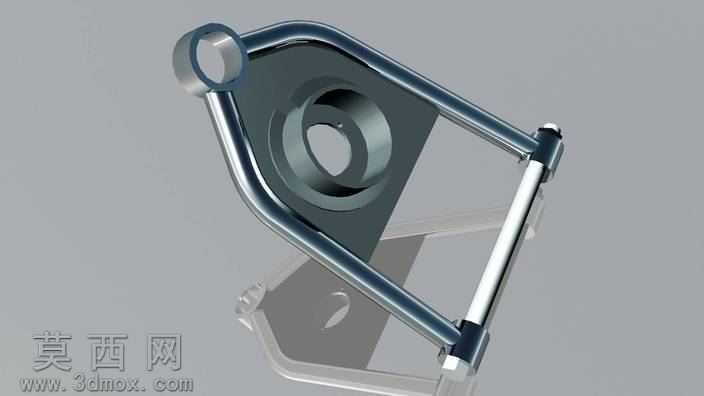

本作品为汽车前悬架系统的右手下控制臂三维建模作品，建模过程围绕悬架部件的实际装配需求与力学承载特性展开，首先基于实车底盘的安装点位参数搭建整体骨架，确定控制臂各连接端的空间坐标与相对角度，保证部件安装后可匹配车轮跳动的运动轨迹要求。建模时先构建端部的环形衬套安装座，该部位为控制臂与车架副车架的铰接点位，采用环形实体结构设计，预留衬套压装的配合公差，内壁做光滑过渡处理避免应力集中；随后搭建主体的杆系框架，采用双杆平行的管式结构搭配中部的加强安装板，管式杆件选用等直径空心圆管形态，在保证整体抗弯抗扭强度的同时降低部件自重，中部的加强板为异形冲压板式结构，板体上开设大尺寸中心通孔，既可以作为减震器或转向拉杆的避让空间，也能通过孔位边缘的翻边结构提升板件自身的结构刚度，板体与两侧管式杆件采用满焊连接的结构设计，在建模时对焊接衔接位置做圆弧过渡处理，还原真实焊接工艺的形态特征。在渲染表现阶段，为不同部位匹配对应材质：环形衬套安装座与中部加强板赋予金属冲压件的哑光钢材质，表面带有轻微的金属磨砂质感，还原冷轧钢板冲压后的表面状态；管式杆件赋予亮面镀铬金属材质，模拟实车控制臂表面的防锈电镀处理效果，表面带有清晰的环境反射，突出杆件的圆柱形态与金属质感；铰接端的销轴部件赋予亮面不锈钢材质，销轴端部的紧固结构做细节刻画，还原装配后的真实状态。整体结构设计充分考虑控制臂的实际受力特性，各连接部位的过渡圆角、杆件的截面尺寸、加强板的厚度参数均参考同类型量产车控制臂的参数设定，保证模型结构的合理性与写实性，可用于汽车底盘结构教学、悬架运动仿真分析、改装部件设计参考等场景，模型各部件为独立实体建模，可支持后续的工程拆解、干涉检查、有限元分析等二次开发操作。
