野马II汽车刹车盘制动转子三维建模

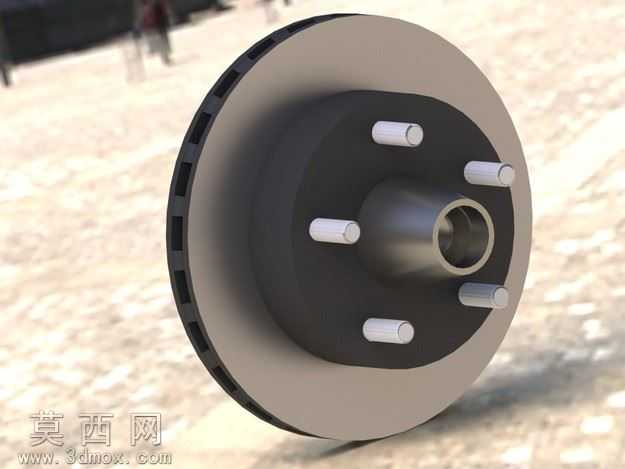

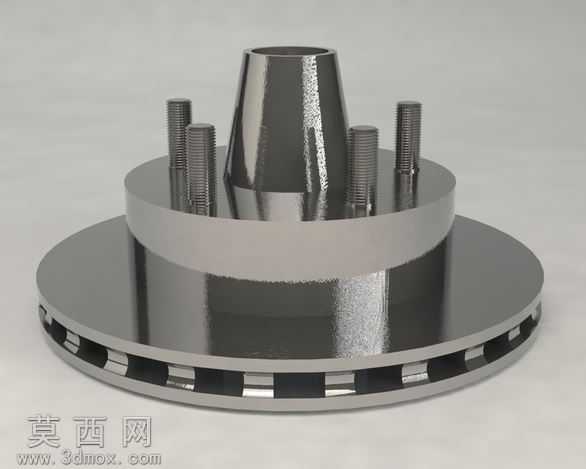

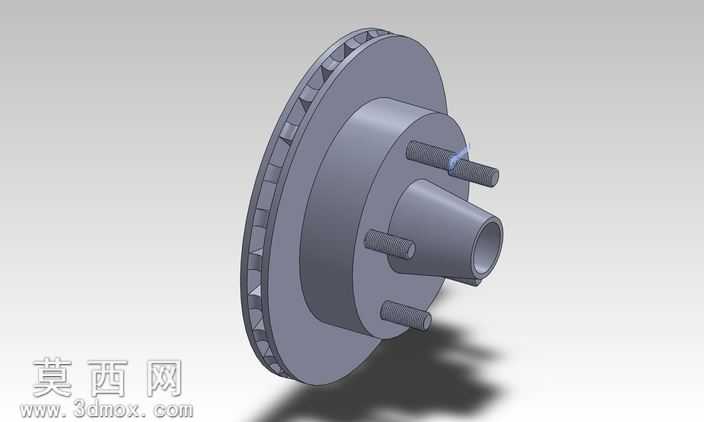

本模型为野马II车型配套的刹车盘制动转子总成，属于汽车底盘制动系统核心安全部件，建模过程严格遵循实车零部件的尺寸参数与装配逻辑开展。建模初期先梳理刹车盘的整体结构组成，该部件集成了制动摩擦盘体、轮毂连接轴头、车轮固定螺柱、中心定位轴孔等多个功能结构，首先通过旋转凸台命令生成刹车盘的基础盘体轮廓，盘体采用双层通风式结构设计，建模时精准还原了两层摩擦面之间的通风散热间隙，保证制动过程中产生的热量可以通过风道快速散出，避免热衰减影响制动性能。针对盘体边缘的安装定位台阶，采用拉伸切除与倒角命令结合的方式完成细节处理，所有倒角尺寸均参考实车零件的加工公差设置，还原真实零件的加工工艺特征。中部的轮毂连接座部分为实心承载结构，建模时通过多段拉伸凸台叠加生成阶梯状轴座，中心的通孔为轴承安装定位孔，孔壁的粗糙度相关特征通过表面纹理映射实现，还原机加工表面的质感。五根均匀分布的车轮固定螺柱采用圆周阵列命令完成排布，每根螺柱的头部压装结构、杆部螺纹段的长度都做了精准还原，螺柱与轴座的压装配合位置做了贴合面的细节处理，避免出现装配干涉的问题。材质渲染阶段，刹车盘的摩擦工作面采用铸铁材质参数，调整金属粗糙度、反射率参数还原灰铸铁件经过使用后的哑光金属质感，表面添加了细微的环状摩擦纹理，模拟真实刹车盘经过制动摩擦后的表面状态；轮毂连接座部分做了发黑防锈处理，材质参数调整为略带磨砂质感的深黑色金属，还原表面氧化处理后的视觉效果；固定螺柱采用镀锌钢材材质，表面带有轻微的金属光泽，还原紧固件的真实质感。场景布光采用三点布光法，主光源从侧上方照射，突出盘体的曲面轮廓与通风间隙的结构层次，辅光源补光弱化暗部死黑，环境光添加微弱的反射环境，让金属材质的反射效果更加真实自然。建模过程中对所有配合面做了公差校验，保证该刹车盘模型与对应轮毂、制动卡钳的装配位置完全匹配，整体模型结构完整，细节还原度高，可用于汽车底盘结构教学、制动系统原理演示、改装配件设计参考等场景，完整呈现了乘用车刹车盘的典型结构特征与设计要点。
