AISI1020钢凸台拉伸结构工业组件

在中小载荷传动与定位机构的设计场景中，这类AISI1020钢制结构件的应用覆盖范围极广，从轻工输送线的曲柄联动单元、小型工装夹具的摆臂连接件，到低压流体管路的操作手柄基座，都能见到同结构逻辑的零件身影。不同于标准型材拼接的组件，该零件采用一体化锻坯切削成型的工艺路线，从根源上规避了多件拼接带来的焊缝应力集中、连接位松动旷量等长期运行隐患，适配每分钟15-60次往复摆动的工况需求，常规工况下设计使用寿命可达8000小时以上。

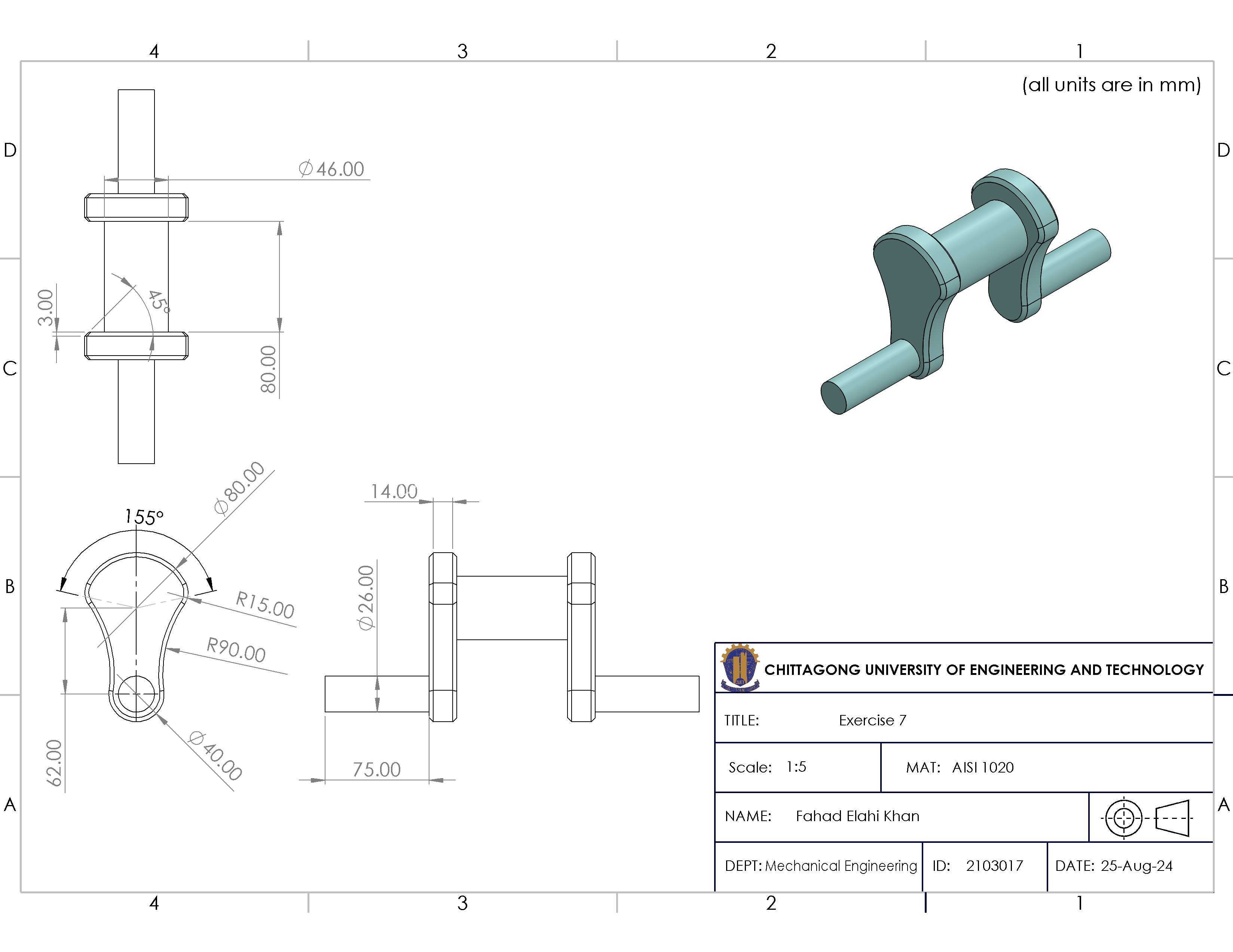

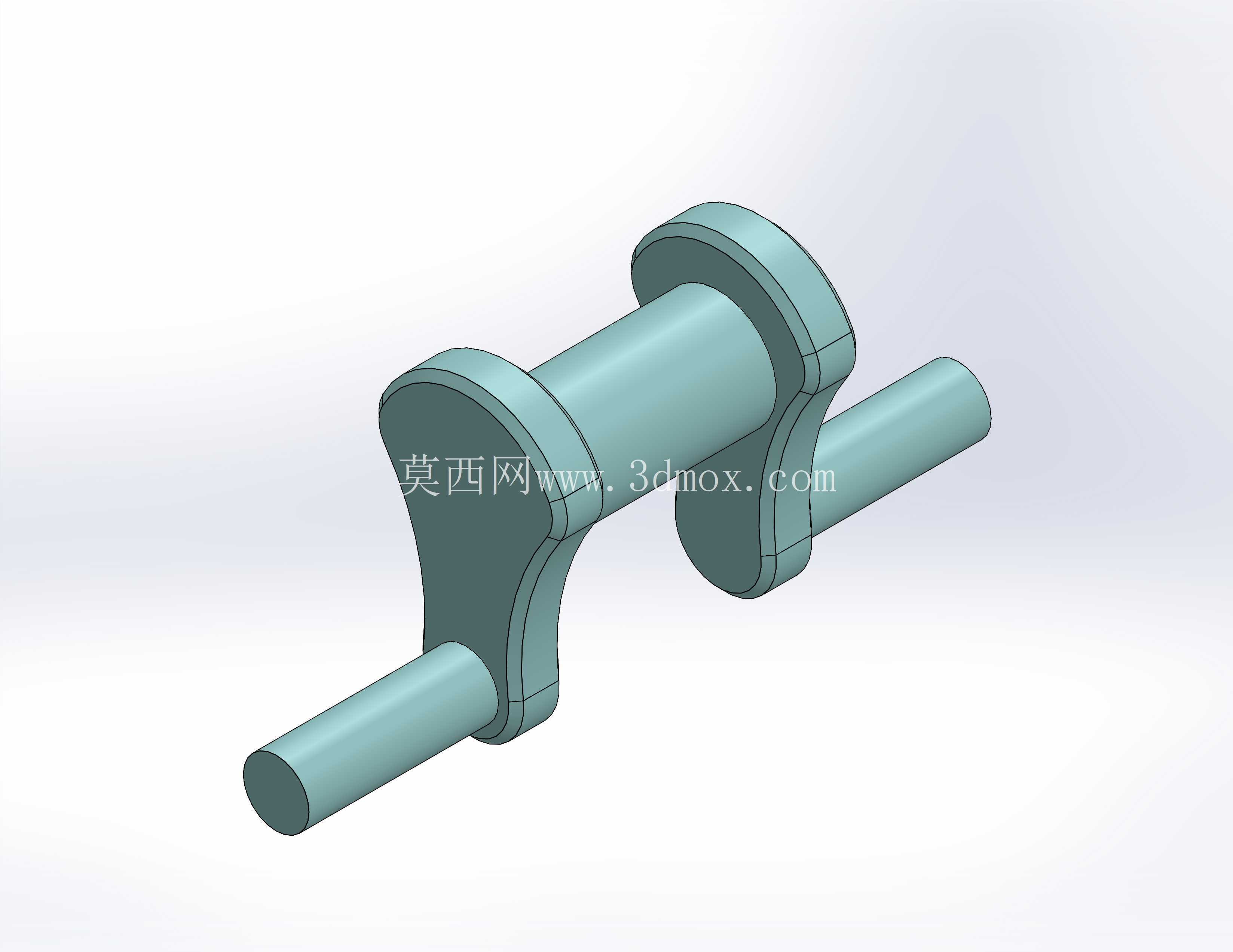

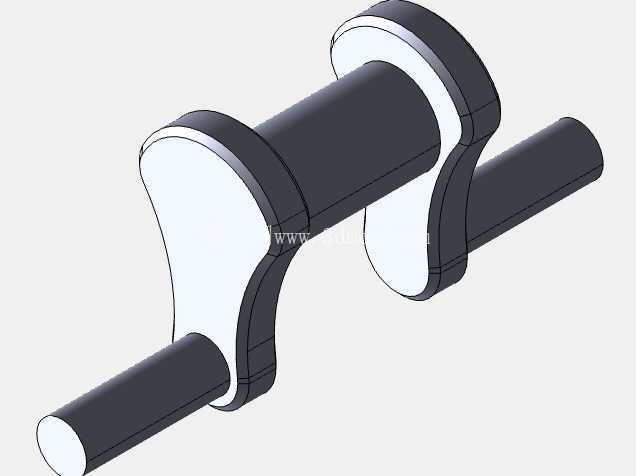

从结构功能维度拆解，零件的双轴段采用同轴度0.02mm的公差设计，两端轴径统一为Φ46mm，伸出段长度分别为60mm与80mm，轴端预留的倒角结构可在装配时快速导入对应安装孔位，无需额外修磨即可完成穿装，轴肩位置的R5圆角并非单纯的外观修饰，而是通过圆弧过渡将轴段受载时的应力集中系数从直角结构的2.3降至1.1，大幅降低交变载荷下轴根断裂的风险。中间的摆臂主体采用155°夹角的异形轮廓设计，轮廓上分别设置R15、R90、R140的多段圆弧过渡，所有棱边均做0.5mm倒角处理，既消除了加工后的锐边毛刺避免装配划伤，也让零件在摆动过程中不会与周边相邻构件发生运动干涉。

设计阶段的尺寸边界校核是这类零件落地的核心环节，零件总轴向安装尺寸控制在75mm，摆臂最大回转半径为48mm，安装时需保证轴段与安装座孔的配合公差选H7/k6过渡配合，既能满足无旷量的传动要求，也方便后期维护拆卸。摆臂上预留的Φ26mm工艺孔可用于穿装定位销或连接操纵杆件，孔位与轴段中心距为14mm，该尺寸经过反复运动仿真验证，可保证摆臂在±30°摆动行程内，连接的杆件不会出现死点位置。零件表面的镜面处理并非装饰需求，而是通过降低表面粗糙度至Ra0.8以下，减少与相邻配合面的摩擦阻力，同时提升AISI1020钢材的表面抗锈蚀能力，在无额外表面镀层的情况下，可适应相对湿度60%以下的常规车间环境存放与使用。

从建模逻辑来看，该零件的特征搭建完全遵循实际加工工序顺序：先通过拉伸特征生成基础轴段与摆臂毛坯，再依次添加凸台拉伸形成轴肩定位结构，之后对所有锐边做圆角、倒角处理，最后完成表面光整操作，这种建模思路与实际车削、铣削的加工流程完全匹配，生成的工程图可直接导入CAM模块生成加工代码，无需额外调整特征顺序。零件的异形轮廓曲率经过受力优化，在承受120N·m的摆动力矩时，最大应力出现在轴根过渡位置，数值为185MPa，远低于AISI1020钢350MPa的屈服强度，安全系数达到1.89，满足一般工业传动件的设计安全要求。

实际装配过程中，该零件可直接适配内径Φ46mm的标准滚动轴承，轴肩高度为3mm，刚好满足轴承内圈的定位要求，无需额外加装轴用挡圈，摆臂侧面的平面结构可用于安装行程触发撞块，配合机架上的限位传感器实现摆动行程的精准控制。不同于铸件毛坯直接成型的零件，该结构的所有加工面均预留0.2mm的精加工余量，可根据实际装配需求做微量尺寸调整，适配不同公差等级的安装场景。
