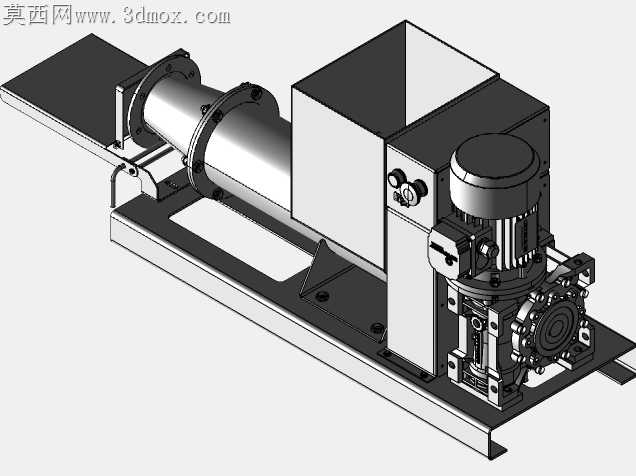

工业挤出成型设备结构设计方案

塑料挤出加工现场常出现的熔体压力波动、料筒段温区串温、螺杆止推轴承位磨损偏移问题，在这套结构设计里都做了针对性的细节处理。料筒与机座的连接面没有采用常见的整面贴合结构，而是在进料段、熔融段、均化段对应位置分别设置了独立的定位止口，每个止口的配合公差根据对应温区的热膨胀量做了差异化调整，进料段常温区采用H7/h6小间隙配合，熔融段200℃左右工作温区预留0.02-0.03mm的热胀间隙，避免设备升温后料筒变形挤压螺杆导致的运转卡滞。螺杆尾部的传动连接位置没有采用普通平键周向固定，而是设计了渐开线花键配合结构，花键齿侧预留了微量的浮动间隙，能抵消螺杆长时间受熔体反压产生的轴向窜动对传动箱的冲击，同时花键配合的接触面积更大，能承受大扭矩挤出工况下的载荷，不会出现平键滚键、键槽崩裂的故障。机筒的加热段外壁没有直接贴装加热圈，而是在加热圈与筒壁之间预留了1.5mm的空气隔热间隙，间隙内填充耐高温导热硅脂，既保证热量均匀传导到筒壁，又能避免相邻温区的热量通过金属筒壁快速传导导致的串温问题，每个温区的热电偶安装孔都设计成斜向深入料筒内壁1mm的结构，测温点直接接触熔体流经区域，不会因为外壁测温滞后导致的温控偏差。机头连接法兰的位置设计了双重密封结构，外侧是耐高温石墨缠绕垫片，内侧是锥面贴合密封，即使在30MPa以上的熔体挤出压力下，也不会出现溢料漏料的问题，法兰的紧固螺栓采用对称排布的铰制孔螺栓，能承受机头拆装时的侧向力，不会因为多次拆装导致法兰错位影响挤出制品的同轴度。设备的底座采用箱型焊接结构，内部在螺杆支撑位、传动箱安装位分别设置了加强筋板，筋板的排布方向顺着设备运转时的振动方向设计，能有效抵消螺杆高速旋转产生的共振，避免设备长时间运转出现底座焊缝开裂的问题。进料口的位置做了偏心圆弧过渡设计，物料从料斗落入进料段时不会在直角位置产生架桥堵塞，圆弧面的粗糙度控制在Ra1.6以下，减少物料下落的摩擦阻力，即使是流动性较差的改性粉料也能顺畅进入螺杆螺槽。
