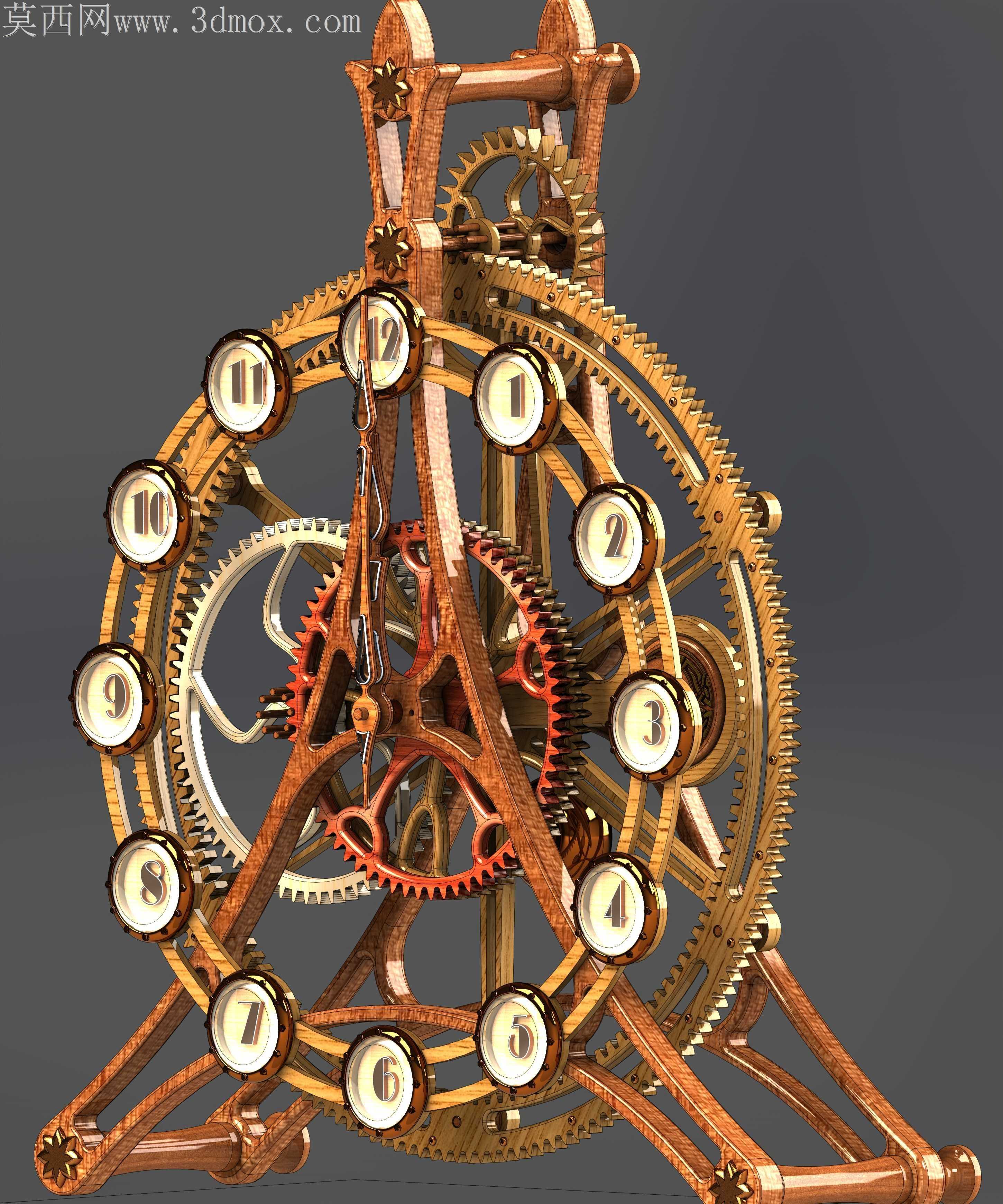

复古壁挂式齿轮钟表胶合板激光切割设计

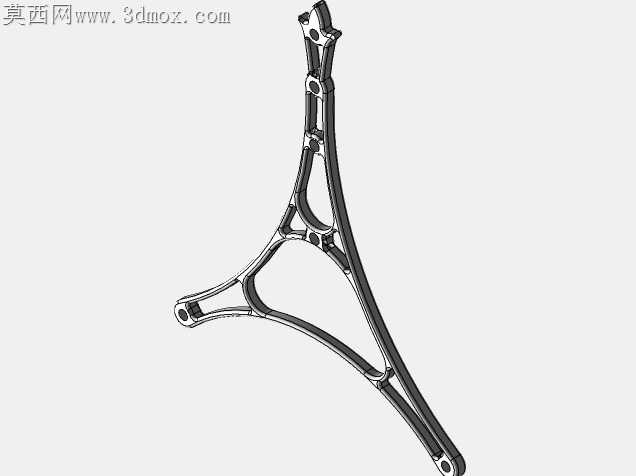

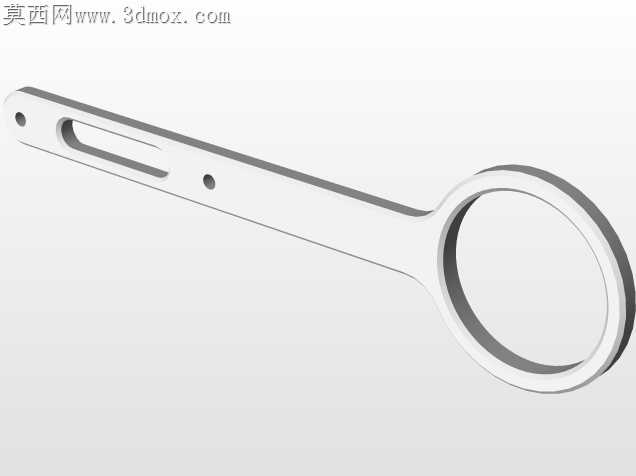

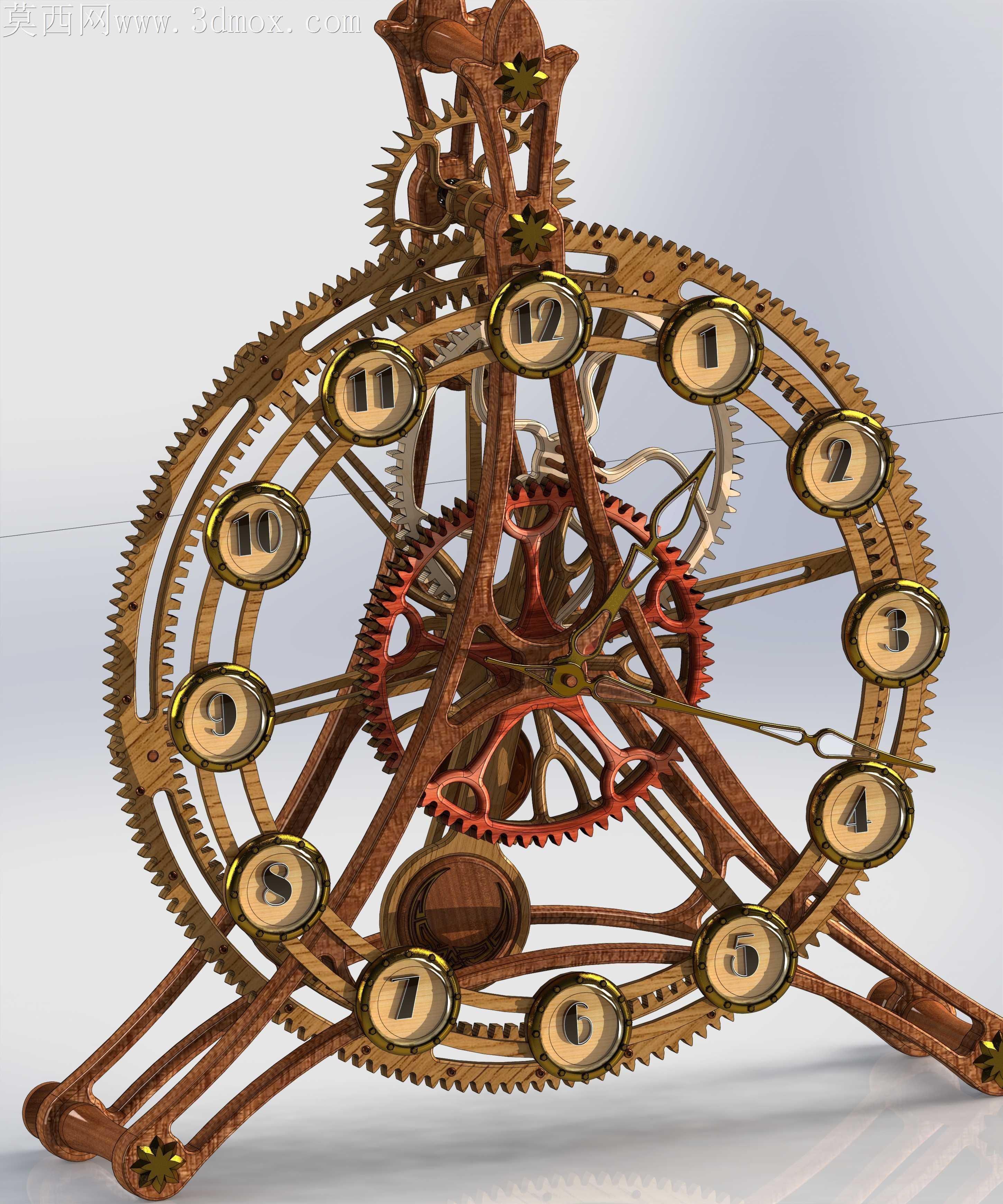

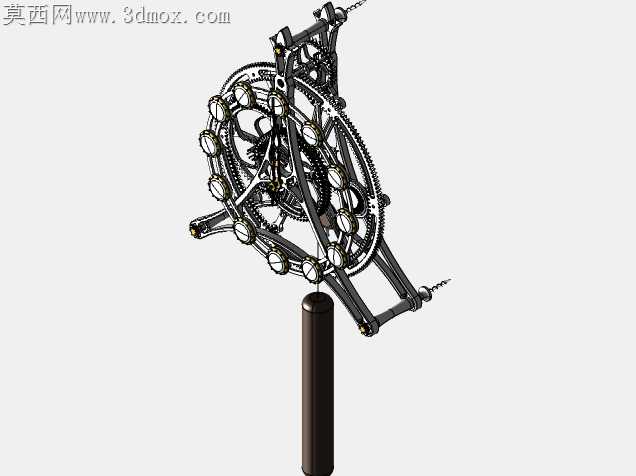

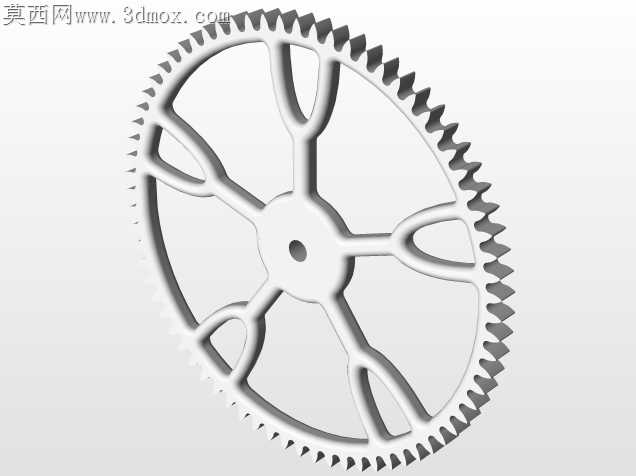

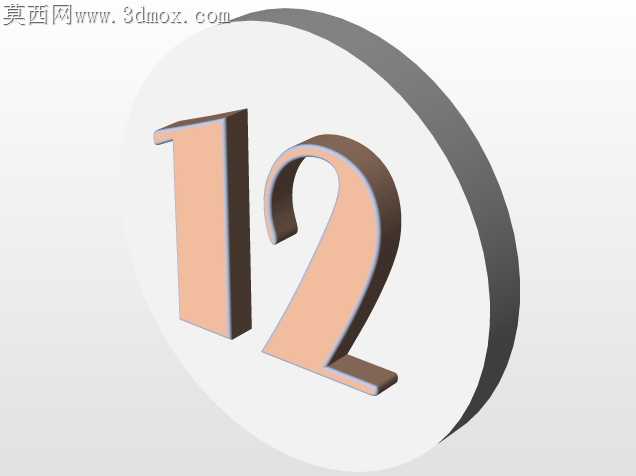

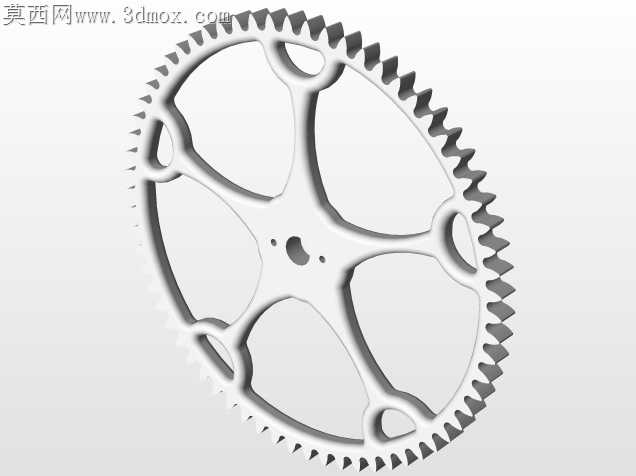

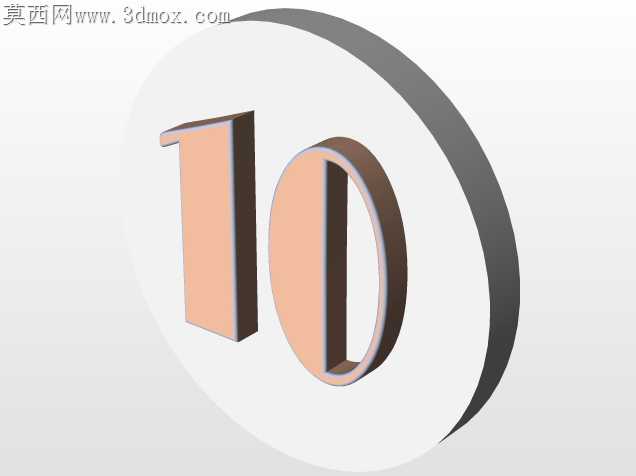

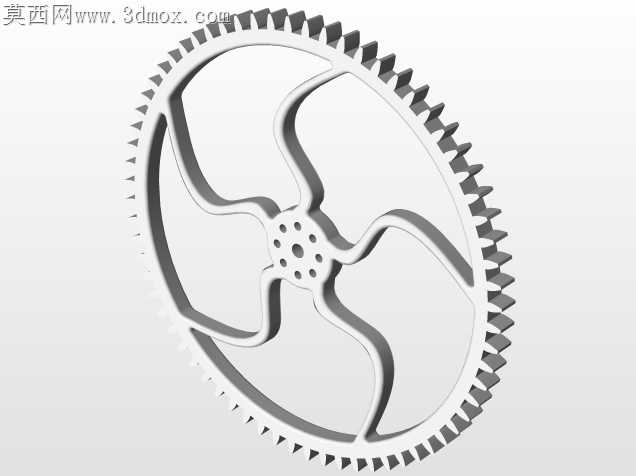

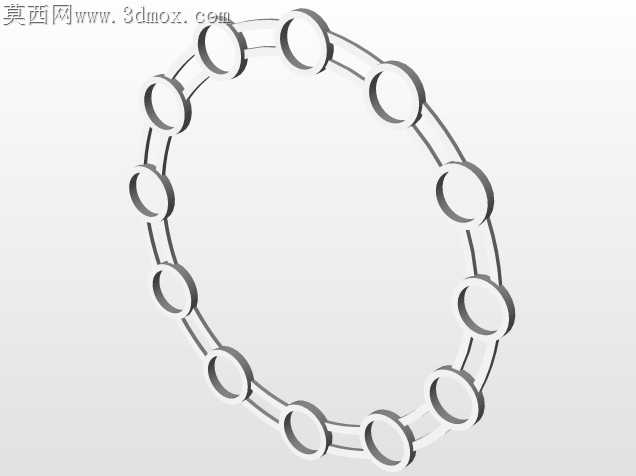

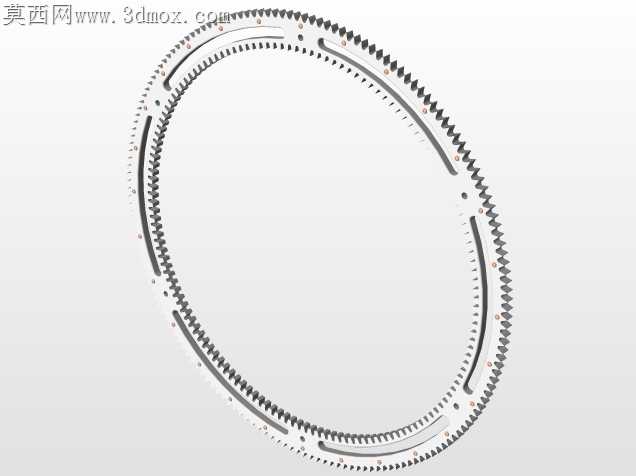

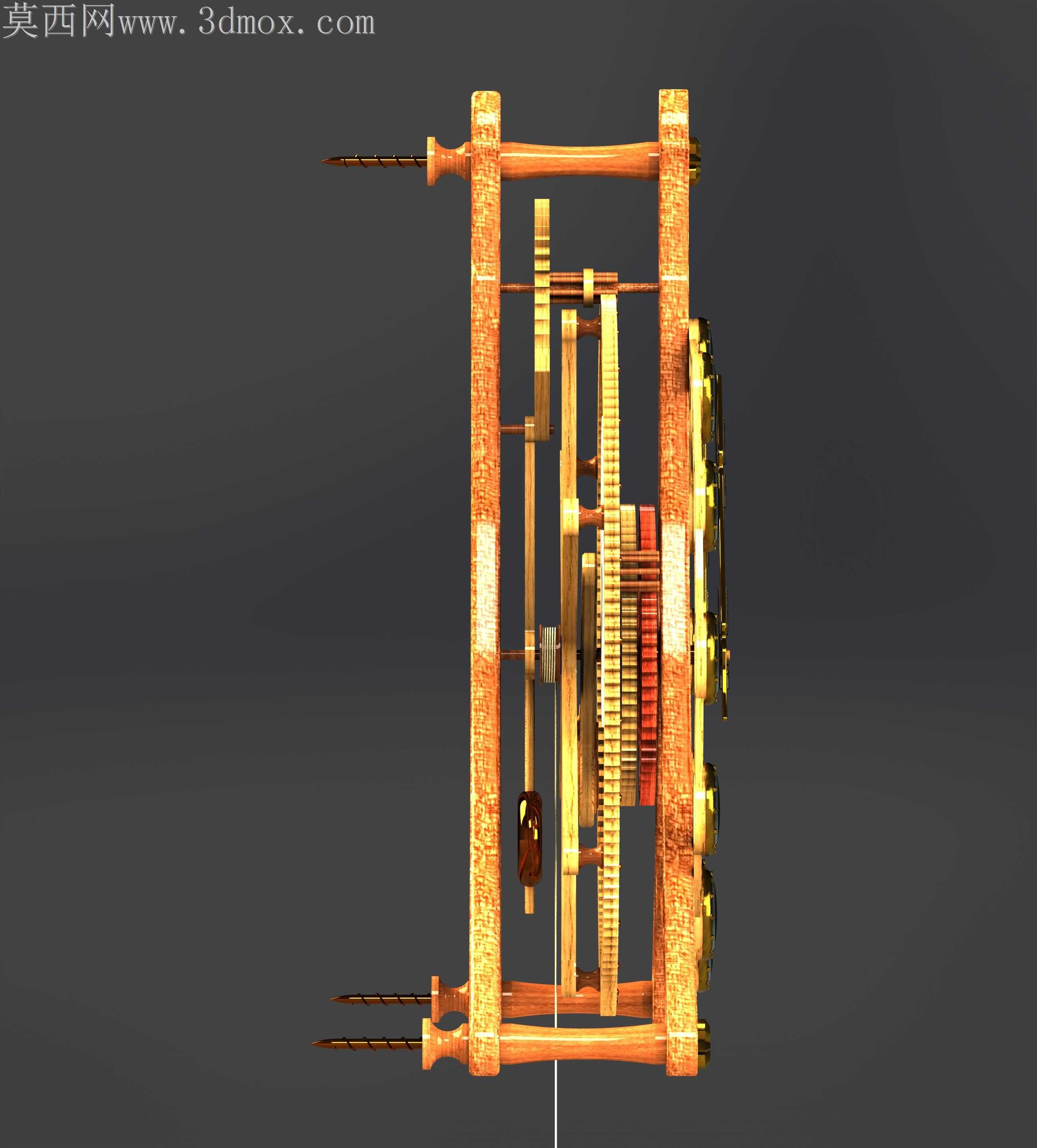

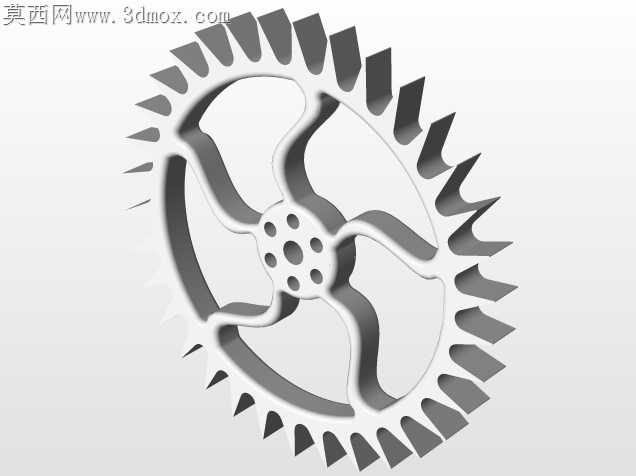

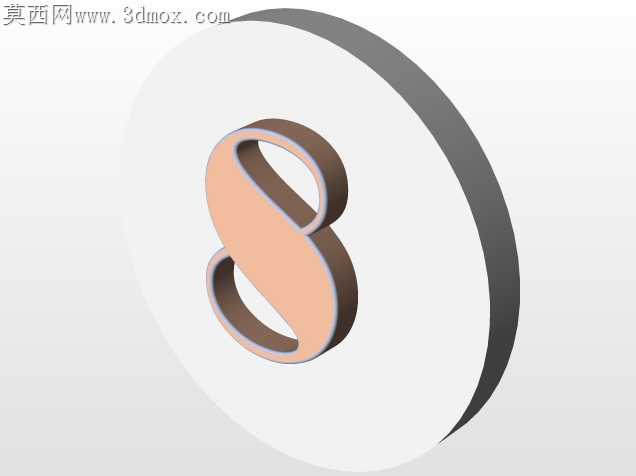

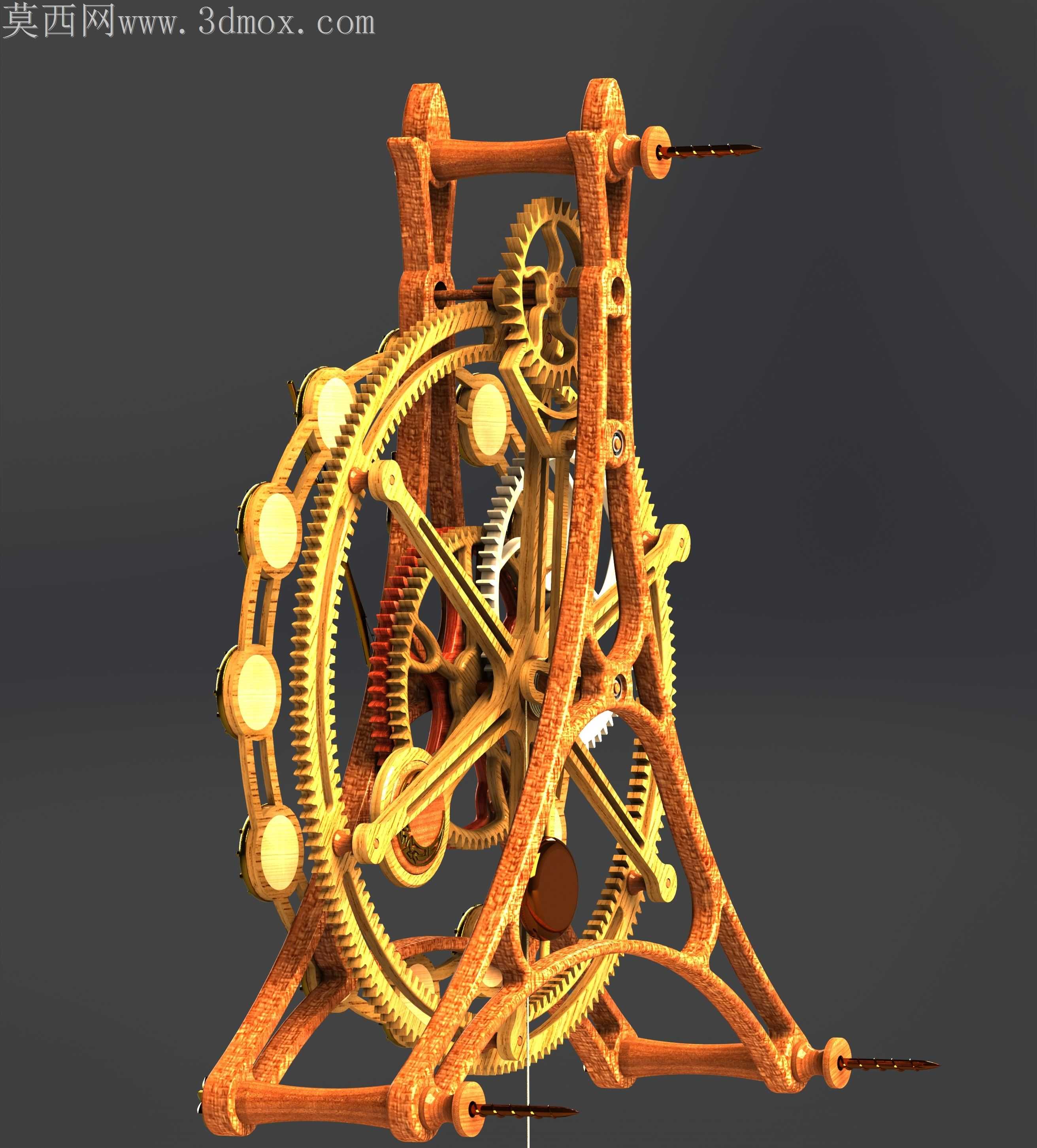

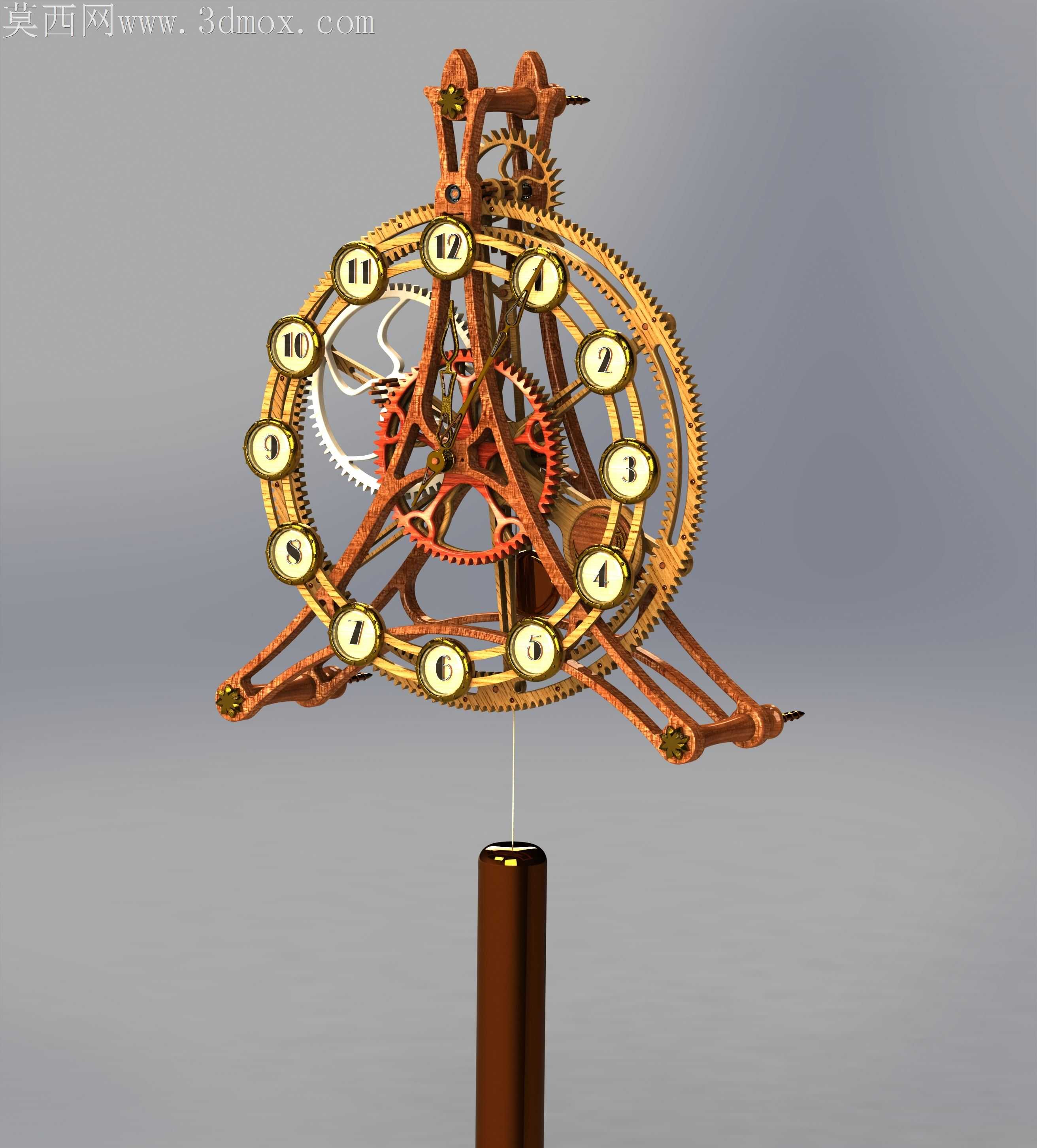

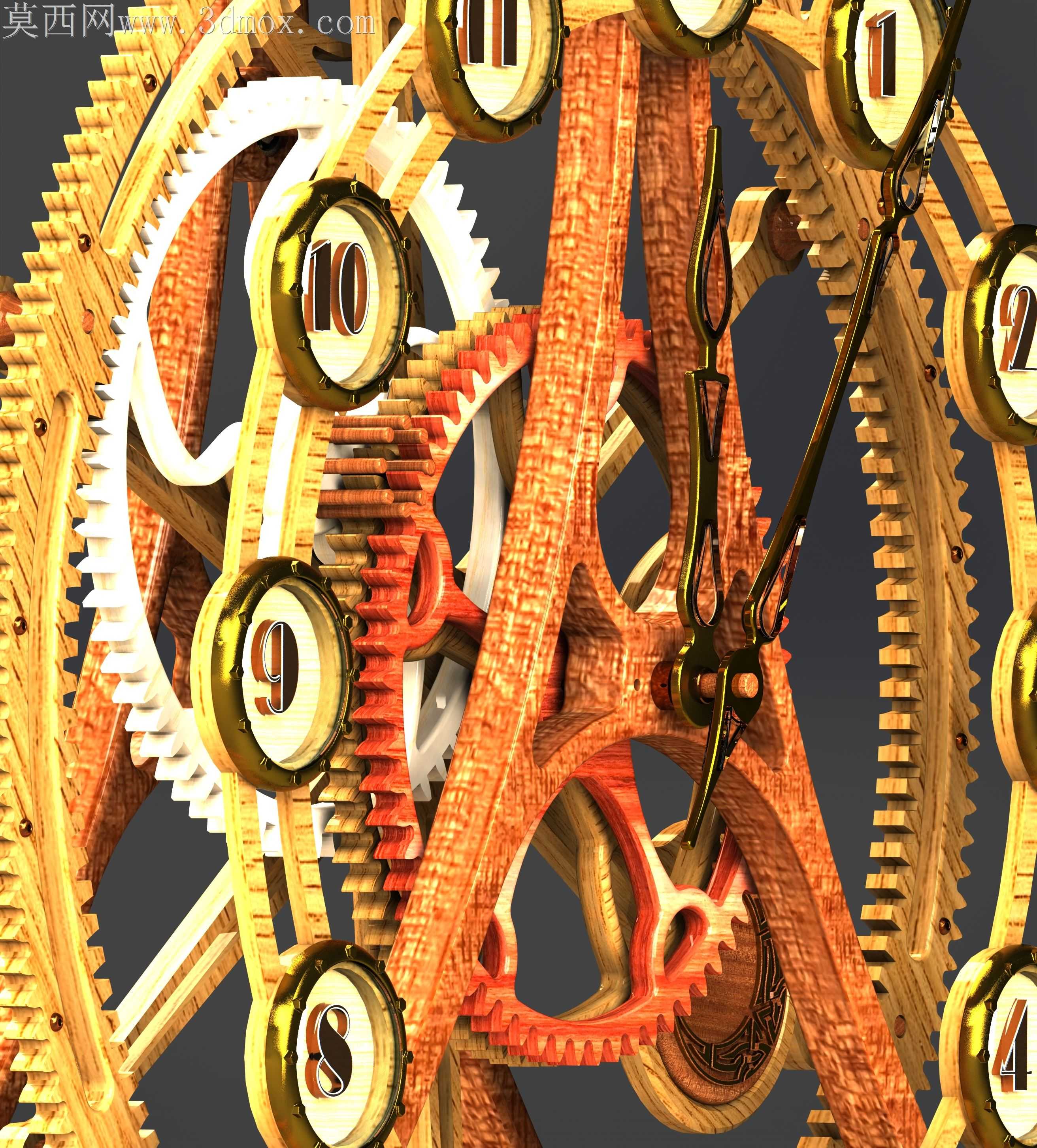

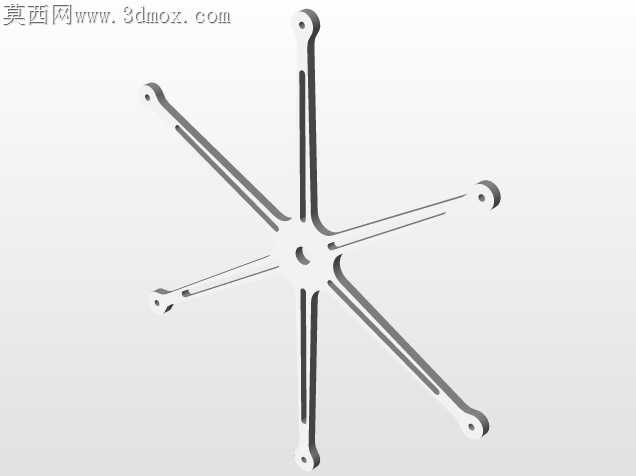

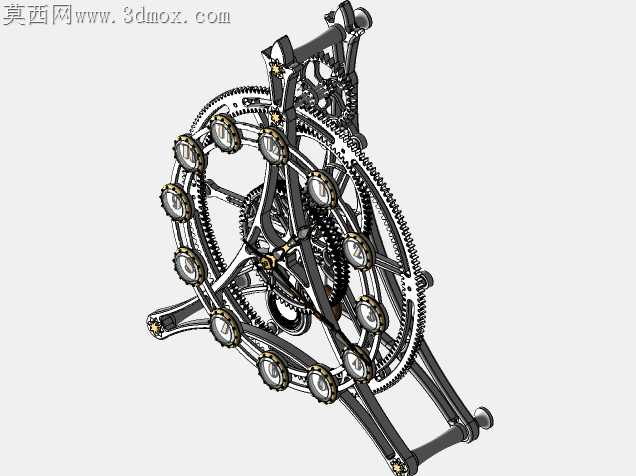

胶合板激光切割加工最容易出现的问题是切缝过宽导致齿轮啮合侧隙超标，以及层板边缘碳化层脱落污染传动面，这套齿轮钟的结构设计刚好把这些加工隐患提前做了规避。所有齿轮的齿顶圆都预留了0.12mm的切缝补偿量，齿根位置特意做了0.2mm的圆弧过渡，避免激光切割时尖角位置热量集中烧蚀层板，导致齿根强度不足出现运转断齿的问题。钟体的支撑骨架没有采用整板切割的厚重结构，而是用多根镂空的辐条式构件拼接，每根构件的插接榫位都做了0.08mm的过盈配合设计，不需要额外涂胶就能靠胶合板本身的摩擦力完成固定，组装时不会出现胶水溢出污染钟体外观的问题。走时机构的擒纵轮位置特意做了双层夹板限位，两层夹板的定位孔完全同轴，切割时不需要二次翻面加工就能一次成型，避免翻面装夹带来的定位误差导致擒纵轮卡滞。钟面的数字刻度没有采用额外粘贴的独立零件，而是直接在环形齿圈的辐条位置一体切割成型，既减少了零件数量降低组装难度，也避免了粘贴刻度长期使用后脱落移位的问题。摆锤的悬挂位置做了可微调的滑槽结构，组装完成后可以小幅调整摆长校准走时精度，不需要额外拆解钟体就能完成调试。所有传动齿轮的啮合位置都没有设置额外的挡圈结构，靠相邻构件的凸起边缘完成轴向限位，减少了不必要的零件数量，也降低了切割加工的工时成本。层板切割后的碳化层不需要额外打磨处理，所有零件的装配接触面都设计在非传动面，碳化层的细微粗糙感反而能增加插接结构的摩擦力，让整体结构更稳固。钟体的壁挂安装位隐藏在背部的支撑构件上，从正面看不到任何安装孔位，保留了蒸汽朋克风格的完整视觉效果，安装时只需要在墙面打入两个挂钉就能完成固定，不需要额外的安装支架。传动系统的传动比经过反复校准，每个齿轮的齿数搭配都适配胶合板的摩擦系数，不需要额外添加润滑油就能顺畅运转，避免润滑油渗透进胶合板层间导致板材发胀变形。
