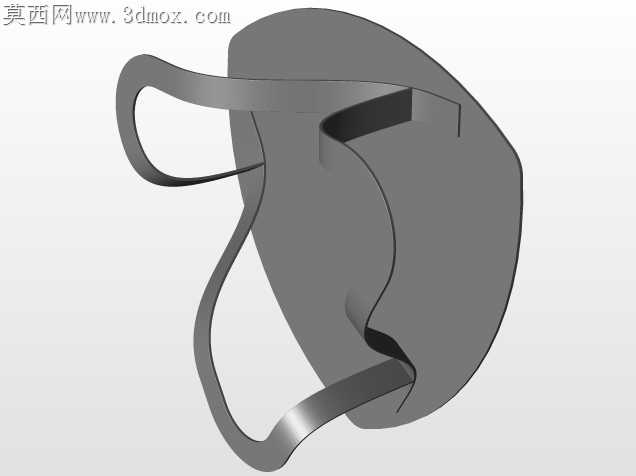

异形曲面金属支架玻璃面咖啡桌

异形弯板类金属家具最容易踩的坑，是折弯回弹量没算准导致玻璃台面贴合面出现翘曲缝隙，这款咖啡桌的支架曲面走的是连续变曲率流线，没有一处规则圆弧段，加工时没法靠常规折弯机定角度成型，得先拆分成三段独立的激光切割坯料，每段坯料的折弯预留量要顺着曲面曲率变化逐段调整，曲率半径越小的位置，金属板材的延展率越高，留的回弹补偿量要比常规直角折弯多1.2到1.5毫米，不然拼焊后支架上端的玻璃承托边会出现高低差，玻璃放上去会有局部悬空，日常放重物时容易从应力集中点开裂。支架和玻璃接触的承托边不能直接用焊接后的 raw 面，要铣出1.2毫米深的嵌槽，嵌槽里贴3毫米厚的静音防滑胶条，胶条的压缩量要控制在0.8毫米左右，太松的话玻璃推拉会移位，太紧的话冬夏温差导致金属热胀冷缩时，会把玻璃边缘挤崩边。底部的弧形触地端要做内凹的防滑脚垫安装位，脚垫不能凸出于金属底面，不然地面不平时会出现桌体晃动，三个触地点的共面度公差要控制在0.3毫米以内，靠焊接后的校形工序来保证，不能硬掰支架调整，不然会破坏曲面的流线一致性，从侧面看会出现曲面折痕。玻璃台面的三角形边缘做的是45度斜磨边，磨边后的圆角半径要和金属支架的内凹弧度完全匹配，安装时玻璃和金属嵌槽的周圈间隙留0.5毫米，打中性硅酮密封胶固定，不能用酸性胶，不然时间长了会腐蚀金属表面的镀铬层，出现锈斑顺着胶缝渗到玻璃底面影响美观。金属表面做的是镜面抛光处理，抛光时要顺着曲面的流线方向走纹，不能出现乱向的抛光痕，不然灯光打上去会出现杂乱的反光，破坏整体的流畅感，抛光后要做镀镍打底再镀铬，镀层厚度控制在0.02毫米，太薄的话日常摩擦容易露底，太厚的话会在曲面转角处出现镀层堆积，摸上去有凹凸的颗粒感。日常使用时，金属支架的曲面镂空位置容易卡积灰尘，清理时不能用硬质钢丝球擦拭，会刮花镀铬层，要用软布沾中性清洁剂顺着曲面纹理擦拭，玻璃台面要避免直接放滚烫的水壶，最好垫隔热垫，防止局部温差过大导致玻璃自爆。
