固定翼无人机地面自动起飞发射装置结构

　　在固定翼无人机外场作业场景中，传统手抛起飞需要操作人员近距离接触高速旋转的动力部件，存在螺旋桨划伤、起飞姿态失控冲撞到人员的安全隐患，尤其是大载荷固定翼无人机起飞推力大，单人手抛很难保证初始迎角与起飞速度匹配，容易出现起飞失速坠机的问题。这套自动起飞发射装置的核心设计目标，就是将起飞操作的人员站位与无人机起飞点拉开足够安全距离，所有起飞触发动作都可以在远端完成，从根源上规避地勤人员与飞行员的近距离作业风险。

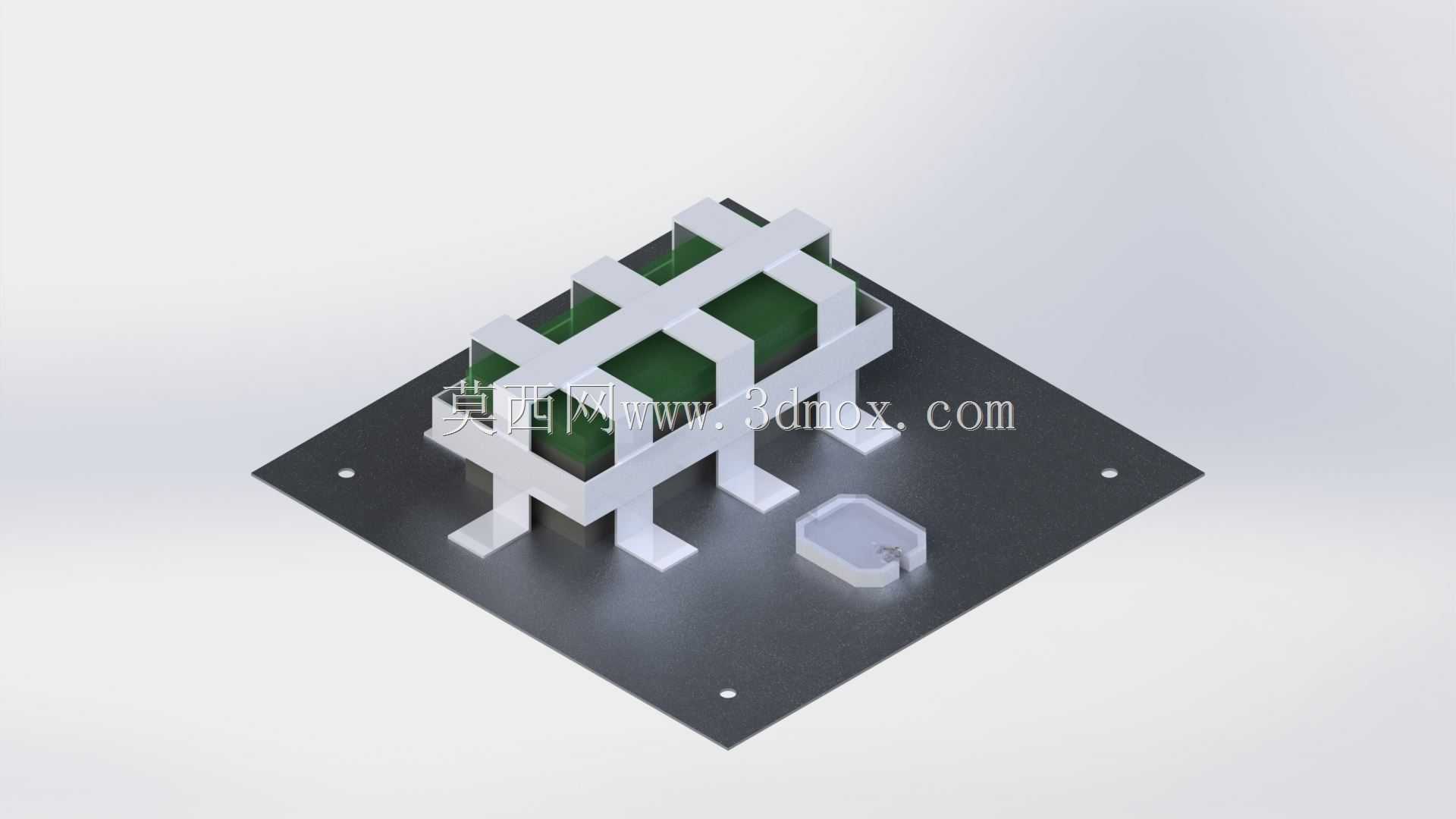

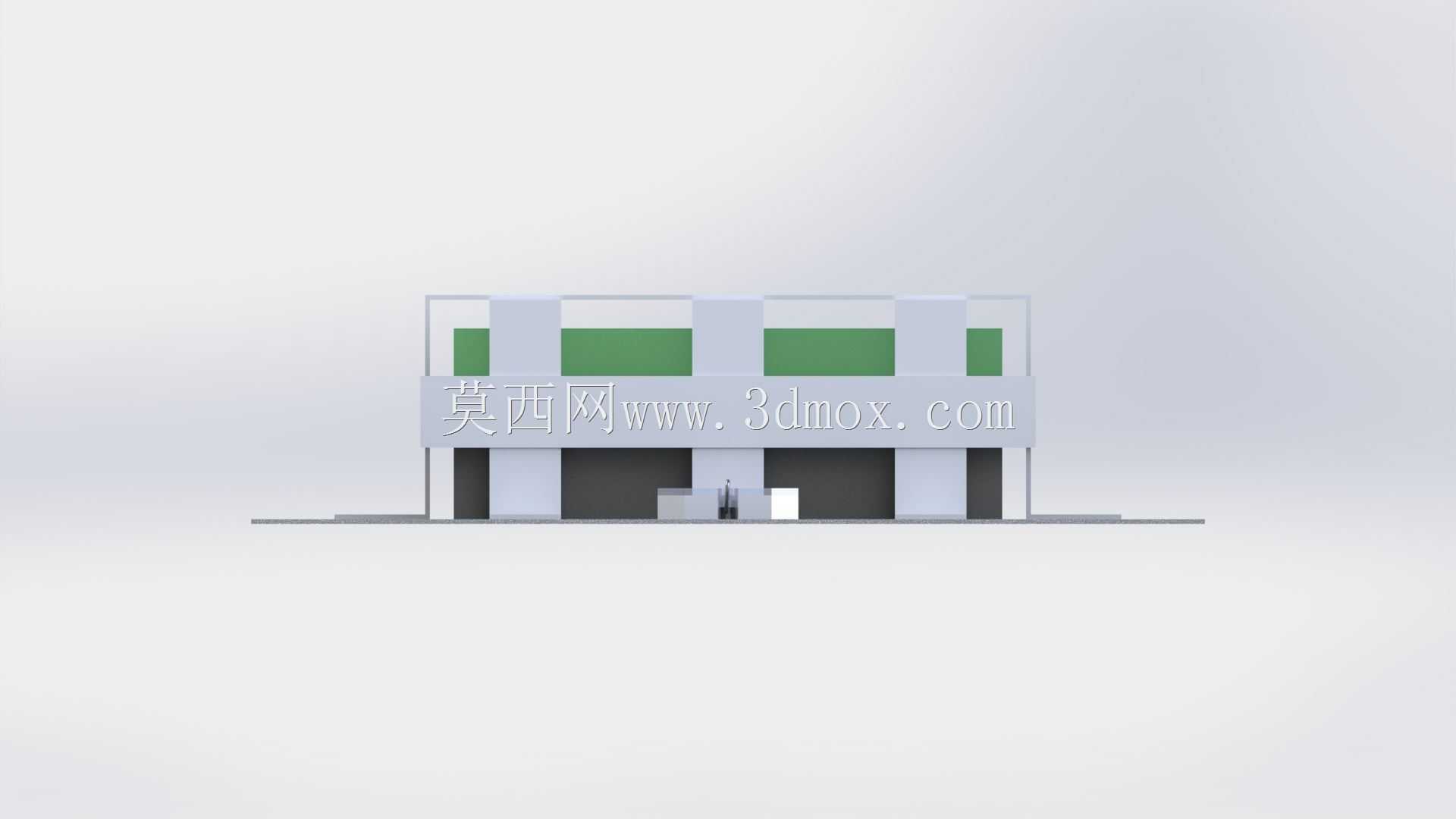

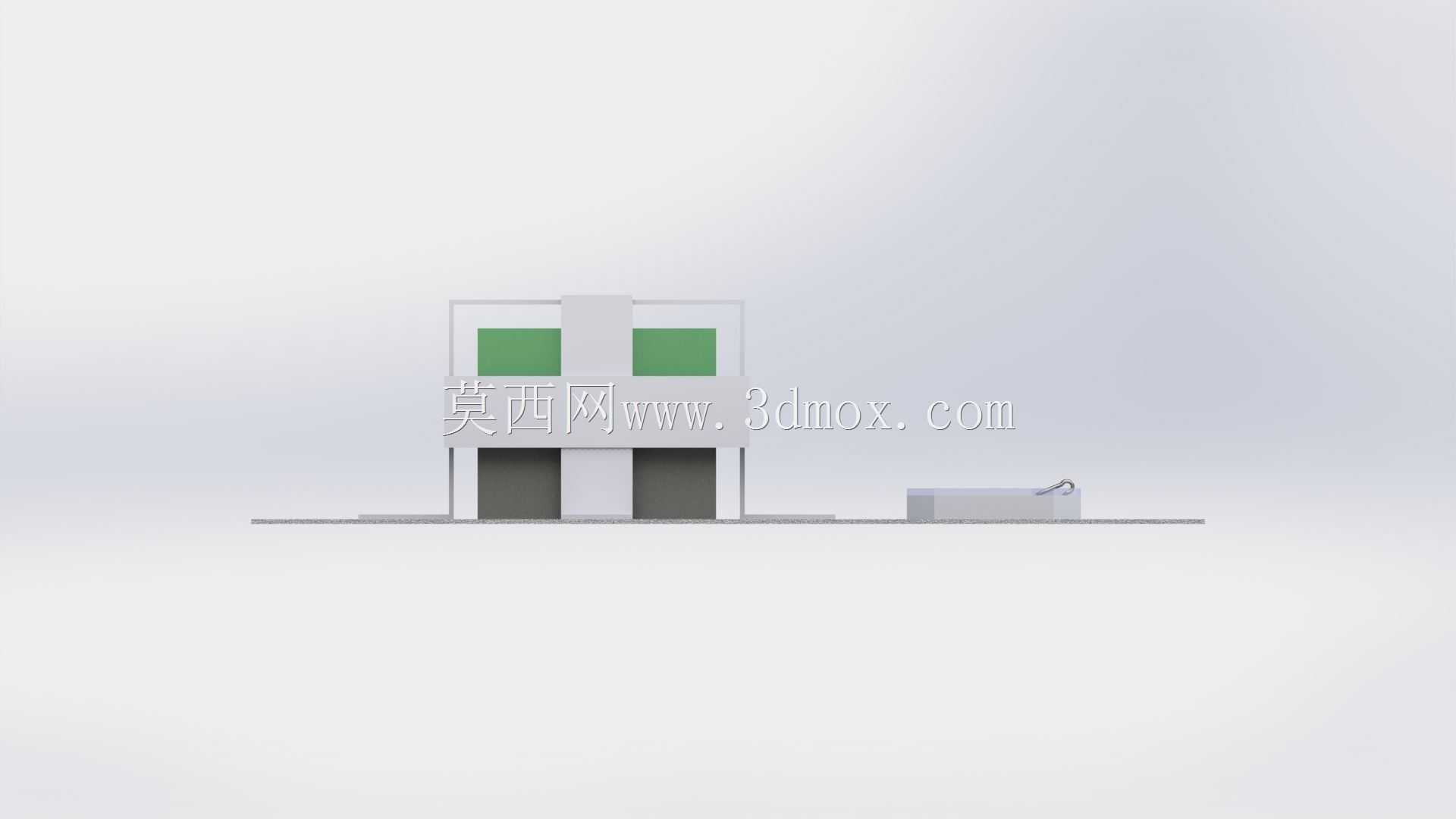

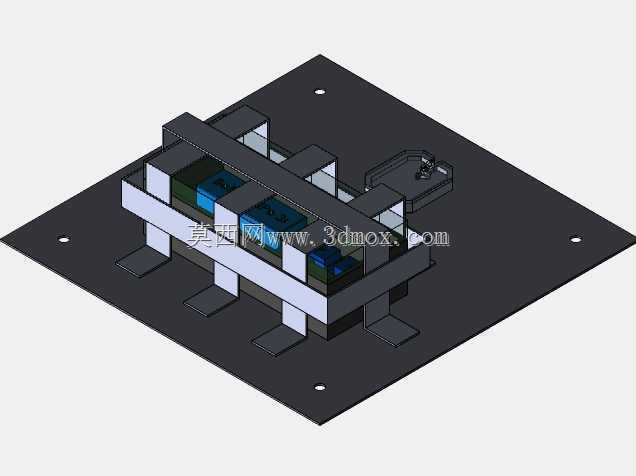

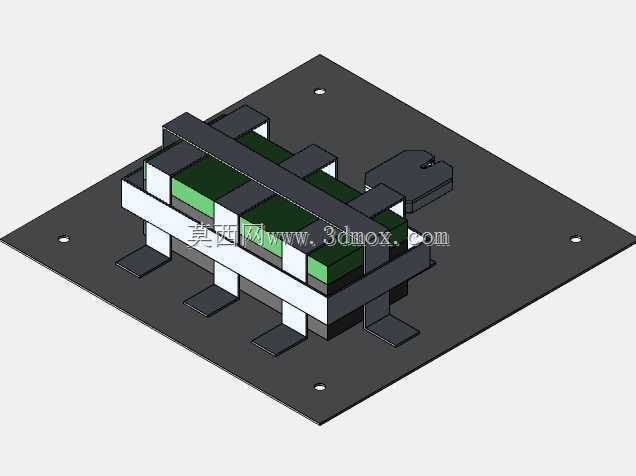

　　从整体结构布局来看，装置采用平板式安装基座作为承载主体，基座四角预留了标准安装孔位，既可以通过膨胀螺栓固定在硬化地面的永久起降点位，也可以配套快速压块固定在移动保障车辆的车顶平台，适配野外临时作业点的快速部署需求。基座上的白色框架式支撑结构采用等间距栅格设计，每个栅格槽位对应一架小型固定翼无人机的机身卡位，栅格的内侧限位尺寸按照常规手抛式固定翼无人机的机身宽度、翼下高度做了适配，卡位时不会挤压机翼舵面与机身下部的传感器凸起，同时保证无人机在待发射状态下不会因为侧风出现滑移偏位。

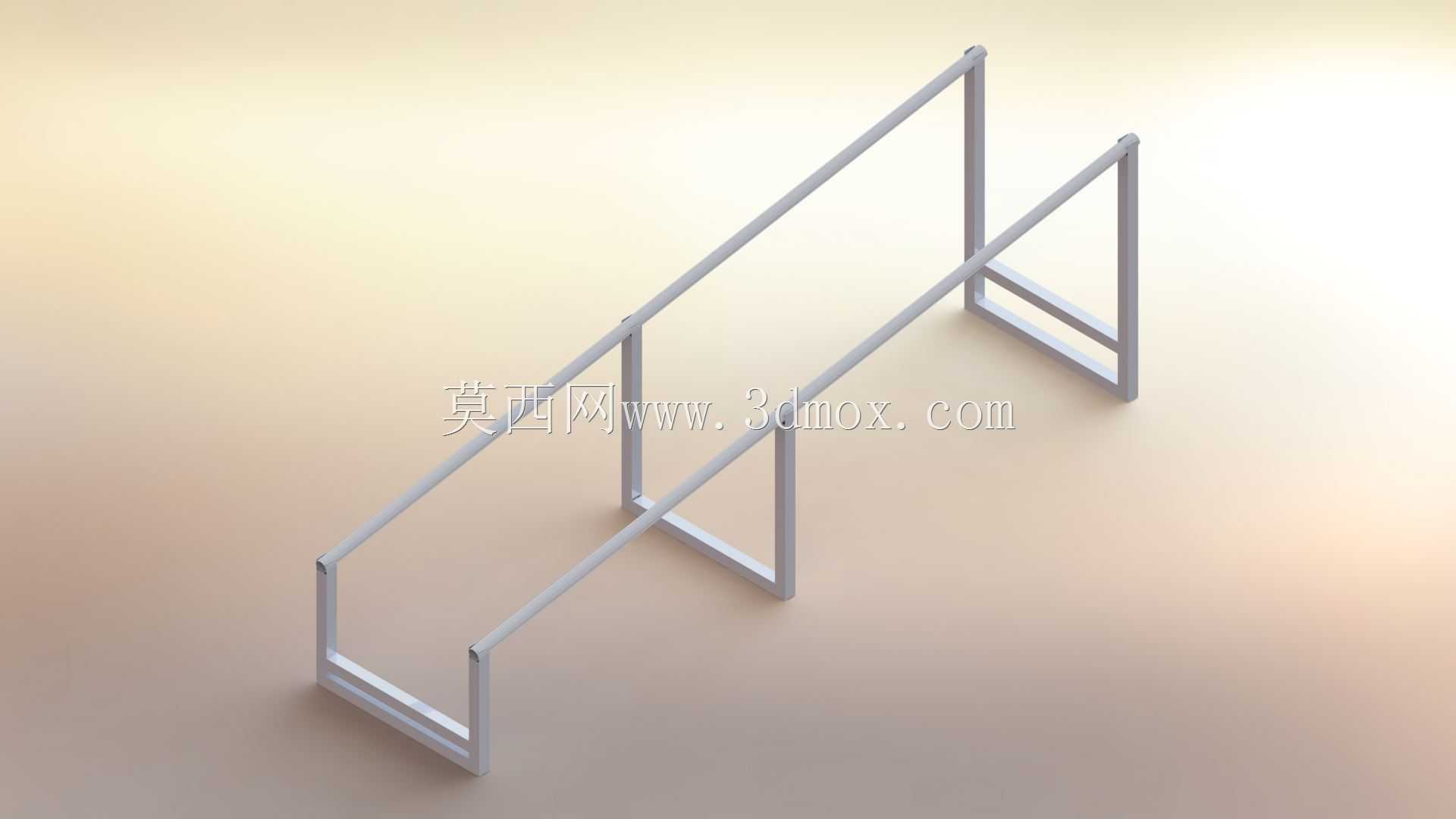

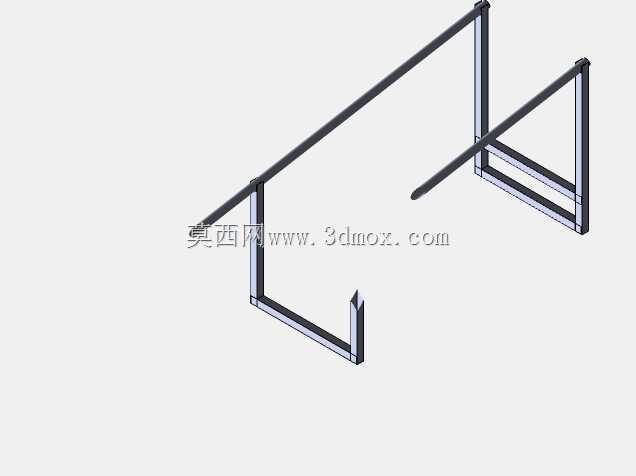

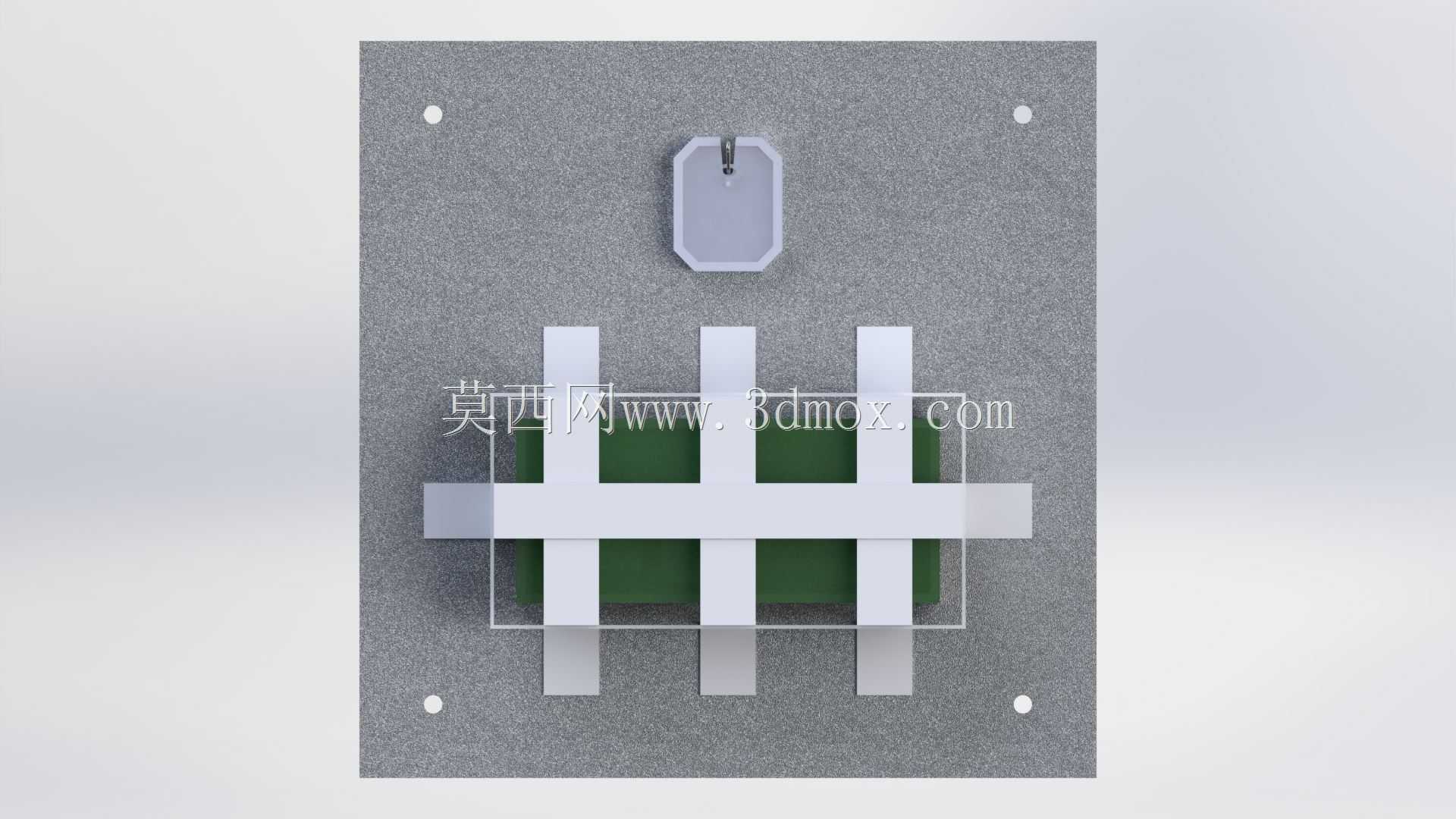

　　基座右下角单独设置的小型定位槽，是专门用来放置起飞触发模块的安装位，槽体边缘做了定位止口，安装时不需要额外测量对位，直接将模块卡入即可完成接线与位置校准，减少外场部署的调试时间。支撑框架的立柱底部与基座之间采用了可拆卸式连接结构，长途转场运输时可以将框架整体拆下，叠放在基座平板上，大幅缩小运输时的占用体积，单套装置拆解后可以放入常规后勤保障装备的储物舱，不需要单独定制运输包装箱。

　　在功能逻辑设计上，这套装置适配多机连续作业场景，栅格卡位的每个槽位都设置了独立的锁定释放机构，远端操作人员可以按照作业顺序依次释放对应槽位的无人机，不需要现场人员逐一调整机位。支撑框架的高度经过反复校核，保证无人机在释放瞬间的初始高度足够避开地面紊流区，同时框架顶部的横梁不会遮挡无人机的GPS天线与空速管，不会对起飞初始阶段的飞控传感器信号造成干扰。

　　设计过程中重点考虑了外场环境的适应性，基座平板采用足够厚度的金属板材加工，自身重量可以抵抗6级侧风的吹袭，不需要额外配置配重块，表面做了耐磨防滑处理，人员在装置周边行走作业时不会滑倒。支撑框架的所有棱边都做了倒圆角处理，避免安装调试过程中划伤操作人员手部或者刮蹭无人机蒙皮。每个栅格卡位的锁定机构采用纯机械触发结构，不依赖复杂的电子元件，在低温、沙尘、高湿度的野外环境下也能可靠动作，不会因为环境因素出现卡滞失效的问题。

　　从安装边界来看，整套装置的基座长宽尺寸控制在常规作业场地的允许范围内，不会占用过多的起降场面积，相邻两套装置并排部署时的间距只需要满足无人机翼展的安全余量即可，适合在小型野外起降场搭建多机批量起飞的作业阵位。装置的整体重心落在基座的几何中心位置，即使在不做永久固定的临时部署场景下，连续发射多架无人机产生的后坐力也不会让装置出现移位，不需要每次发射后重新校准位置。针对不同起飞重量的无人机，栅格卡位的锁定力可以通过侧面的调节旋钮做小幅调整，保证释放动作干脆，不会出现卡位过紧导致无人机初始姿态倾斜，或者卡位过松被侧风吹动移位的问题。
