工业用锥形导流漏斗结构设计

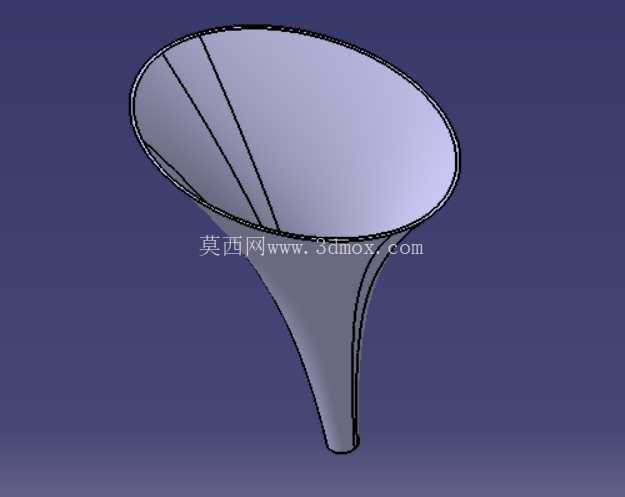

　　在实验室试剂分装、小型机加工切削液加注、粮油加工散料灌装、化工车间小批量溶剂转存这类场景里，这类锥形导流漏斗是出镜率极高的辅助工装，很多一线操作岗的师傅都有过用自制铁皮漏斗出现挂壁、流道卡滞、出口溅洒的经历，这款结构的设计逻辑就是从这些实际痛点出发做的优化。先从安装适配边界来说，这类漏斗的上部敞口采用大直径圆弧卷边设计，一方面是提升敞口处的结构刚度，避免薄壳结构受外力挤压出现变形，另一方面卷边结构可以直接搭靠在各类敞口容器的边缘，不需要额外的夹持固定件，适配的容器口径范围覆盖常规500ml试剂瓶到20L工业塑料桶的加注口，下部的圆柱形出口做了等径直段设计，长度控制在15-20mm区间，这个尺寸是经过实际验证的：过短的话流体流出时会顺着出口外壁反爬挂壁，过长则会在加注小口径容器时出现出口无法深入、溅洒的问题，出口外径可以根据常用加注口尺寸做系列化调整，常规款适配10-50mm内径的容器口，不需要额外配转接头就能直接使用。

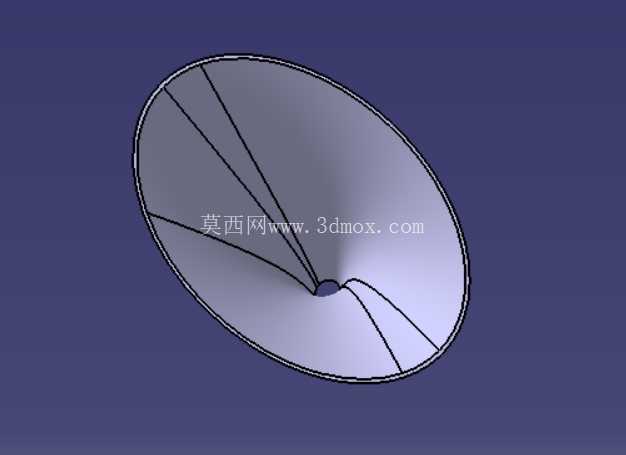

　　从功能特性上看，整个内壁采用连续光滑的锥面过渡，锥角控制在合理区间，既保证液体依靠重力可以无滞留地顺着壁面流下，也能让颗粒状散料比如塑料粒子、金属磨料、粮食颗粒不会在锥面出现架桥卡料的问题，锥面和下部直段的衔接处做了大圆角过渡，没有直角台阶，避免物料在转角处堆积残留，对于有清洁要求的场景，这种无死角的结构也能快速冲洗干净，不会残留之前输送的介质造成交叉污染。很多新手在建模这类漏斗的时候容易犯两个错误，一是锥角选得过大，导致敞口和出口的落差太小，流体流速过快容易溅出，二是锥面和出口直段直接直角衔接，不仅加工的时候容易出现应力集中，实际使用时还会在转角处形成涡流，带颗粒的介质很容易卡在转角位置。

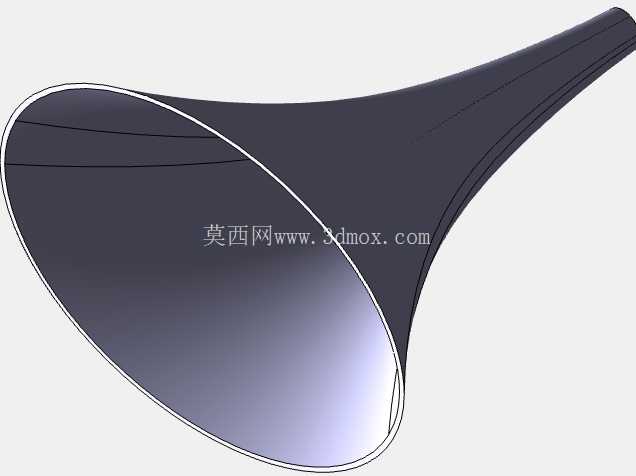

　　这款结构在设计的时候特意把锥面的母线做了微凸的顺滑处理，不是生硬的直母线圆锥，而是让流体在流动过程中流速逐步提升，到出口位置达到稳定的流速，不会出现突然加速导致的喷溅。实际使用的时候，不管是加注粘度较低的水基清洗剂、润滑油，还是流动性一般的润滑脂、颗粒状的固体添加剂，都能保持稳定的流动状态，不需要操作人员额外晃动漏斗或者用工具捅料，大幅降低加注过程中的洒漏风险。

　　从结构强度上看，整个壳体采用等壁厚设计，壁厚根据选用的材质调整，如果是用PP塑料制作，壁厚控制在2-3mm就能满足日常使用的强度要求，不会因为手持加注时的捏握出现变形，如果是用不锈钢薄板冲压制作，壁厚0.8-1.2mm就足够，卷边结构还能进一步提升整体的抗变形能力，即使不小心掉落在硬质地面上也不容易出现凹坑变形。很多车间里会根据自己的使用场景定制不同尺寸的这类漏斗，比如机加工车间用来加注切削液的款式会把出口做的稍粗，避免切削液里混有的细小铁屑堵在出口位置，实验室用来分装试剂的款式会把出口做的细一些，方便控制加注的流速，避免试剂加过量，粮油加工场景用来灌装散料的款式会把锥角做的稍大，提升散料的流动速度，提升灌装效率。这款基础锥形结构可以通过调整锥角、出口直径、整体高度快速适配不同的使用场景，不需要重新做整体的结构重构，对于建模学习者来说，通过这个模型可以很好地掌握薄壁回转体结构的建模逻辑，理解曲面过渡对流体流动的影响，也能明白工装设计里“结构服务于实际操作需求”的核心逻辑，不是单纯画一个几何形状就完成设计，每一个尺寸、每一处圆角都对应着实际使用中的痛点解决。
