低碳钢平垫圈结构设计方案

在各类机械装配场景中，平垫圈是最容易被忽略却又不可或缺的基础连接件，这款低碳钢材质的平垫圈，主要用于螺栓、螺钉等螺纹紧固件的配套装配环节，在航空航天装配、工业设备组装、通用机械维修等场景中都有广泛应用。从实际装配需求出发，这类垫圈的核心作用是分散紧固件拧紧时对被连接件表面的压应力，避免被连接件的接触面出现压痕、凹陷甚至局部变形，尤其是当被连接件为铝合金、工程塑料等强度较低的材质时，加装平垫圈可以有效保护基材表面，同时还能弥补被连接件接触面的平面度误差，填补微小的装配间隙，提升螺纹连接的可靠性。

这款垫圈的设计完全遵循航空航天标准的连接要求，内孔尺寸适配对应规格的螺栓杆部，装配时螺栓可顺利穿过内孔，不会出现卡滞、刮伤螺纹的情况；外径尺寸经过精准计算，在保证足够承压面积的同时，不会占用过多的装配空间，即使在布局紧凑的多螺栓连接点位，也不会和相邻的紧固件、结构件发生干涉。厚度尺寸经过严格校核，既不会因为过薄导致承压能力不足、拧紧后出现压溃变形，也不会因为过厚导致螺栓有效啮合长度不足，影响螺纹连接的强度储备。

材质选用低碳钢，是综合考虑了装配场景的强度需求、加工工艺性和成本控制的结果，低碳钢具备良好的塑性和韧性，在紧固件拧紧的过程中，垫圈可以发生微小的塑性变形，更好地贴合被连接件的表面，填补接触面的微观不平度，提升连接的紧密性；同时低碳钢的冲压加工性能优异，适合批量冲压成型，生产效率高，尺寸一致性好，能够满足大批量装配的供货需求。表面没有额外的涂层处理，保留了碳钢的基础金属特性，适合在常规室内环境、非强腐蚀工况下使用，如果有防腐需求，也可以在这个基础模型的基础上增加镀锌、镀镉等表面处理的结构预留，不需要调整核心的尺寸参数。

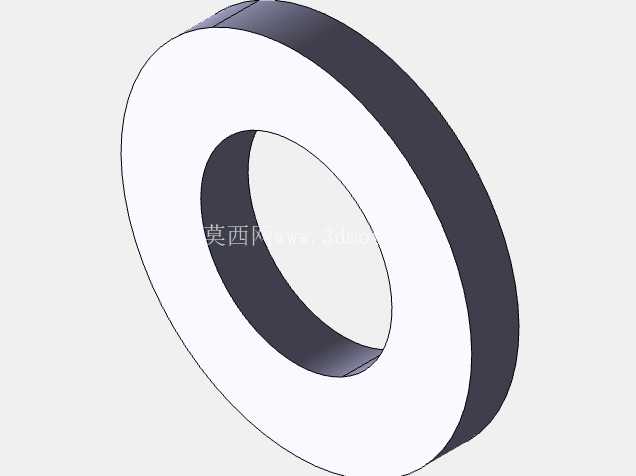

从建模逻辑来看，这个垫圈的三维模型采用回转体建模思路，以过轴线的截面轮廓为基础进行旋转成型，完全规避了多边形建模带来的曲面误差，模型的内外圆柱面同轴度、两端面的平行度都严格控制在装配公差允许的范围内，能够直接用于虚拟装配验证、干涉检查、装配工装设计等环节。在实际选型使用时，需要注意匹配对应规格的紧固件，内孔尺寸要略大于螺栓公称直径，保证装配间隙在合理范围内，外径尺寸要大于螺栓头部或者螺母的承压面外径，确保承压面完全落在垫圈范围内，厚度则需要根据被连接件的压缩量、螺栓的伸出长度要求进行匹配，避免出现螺栓拧紧后螺纹啮合长度不足的问题。

在航空类产品的装配场景中，这类垫圈还需要配合扭矩要求进行选型，不同直径的螺栓对应不同的拧紧扭矩，垫圈的承压面积要能够承受拧紧时的最大压应力，不会出现垫圈被压溃、挤出的情况；在普通工业设备的装配场景中，这类垫圈可以反复拆装使用，只要没有出现明显的变形、压痕，就可以继续使用，降低维护成本。很多设计人员在进行结构设计时，经常会忽略垫圈的尺寸校核，随便选用标准件，很容易出现装配时垫圈和周边结构干涉、或者承压面积不足导致被连接件压损的问题，这个三维模型可以直接导入到装配体中，提前进行干涉检查和承压面积校核，减少设计阶段的错误，缩短产品开发周期。

另外，这款垫圈的两端面都设计为平面，没有倒角、滚花等额外结构，结构简单，加工难度低，冲压成型后只需要进行简单的去毛刺处理就可以满足使用要求，适合大规模量产。在进行三维建模时，特意保留了合理的建模公差，模型的尺寸为名义尺寸，实际生产时可以根据装配精度要求调整公差带，内孔采用基孔制公差，外径和厚度采用自由公差，兼顾加工经济性和装配实用性。在一些有防松需求的场景，还可以和弹簧垫圈、防松垫圈搭配使用，平垫圈贴紧被连接件表面，防松元件放在平垫圈和螺母之间，既可以保护被连接件表面，又可以实现防松效果，这种组合装配方式在各类机械设备中都非常常见。
