涡轮风扇螺旋桨精密铸造叶轮结构

项目分类:铸造模 发布时间:2026-06-05 ID:1174084
  • 涡轮风扇螺旋桨精密铸造叶轮结构

该结构面向航空发动机低压压气机、小型燃气轮机、涡轮增压器以及高速离心通风设备中的转子部件设计,核心作用是在高速旋转状态下完成气流能量转换:一方面通过连续排布的空间扭曲叶片对进入流道的空气做功,提升气体压力与流速,为燃烧室提供稳定压缩气源;另一方面依靠叶片型面的气动布局降低气流分离损失,控制叶尖泄漏与尾迹涡流,使转子在额定转速区间维持较高的等熵效率。实际装机场景中,这类叶轮既用于小型涡喷、涡扇发动机的前端风扇段,也可移植到工业涡轮增压机组、高速风机测试台,作为气动性能验证与铸造工艺试制的基准件。

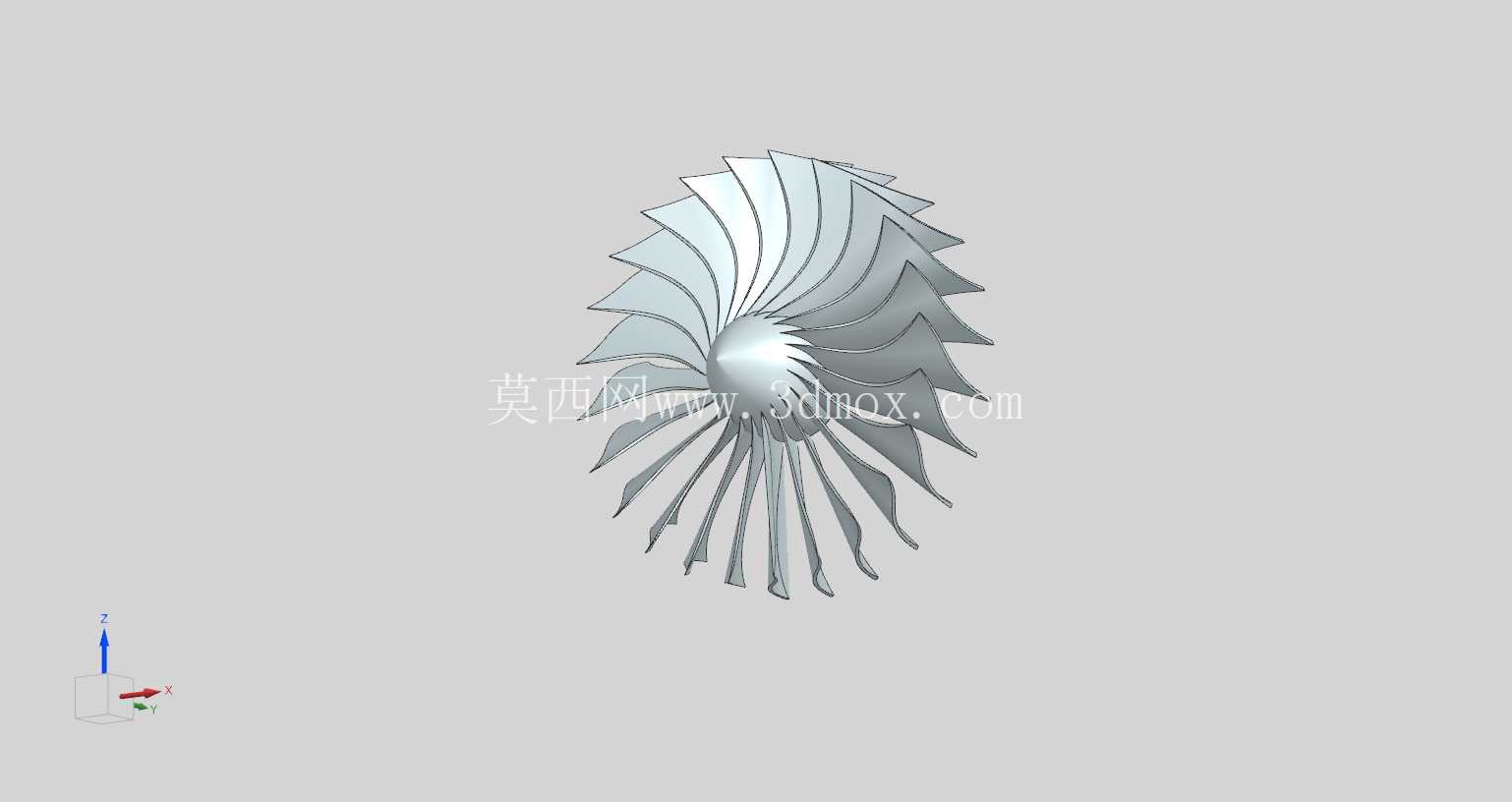

从结构布局看,整体采用轮盘与叶片一体化的转子构型,中心为带安装定位特征的轮毂,外缘沿周向均匀布置数十片大扭角叶片。叶片从轮毂根部向外缘延伸过程中,弦向位置、安装角和叶型厚度连续变化:根部截面厚度较大,用于承担离心载荷与振动弯矩;靠近叶尖区域叶型减薄,以减小旋转质量并降低叶尖应力。相邻叶片之间形成收敛的气流通道,气流从轴向进入后,沿叶身曲面逐步转向并加速,最终以受控角度进入后级压气机或排气段。叶片前缘与后缘均做圆滑过渡,避免尖锐几何在高速气流中产生应力集中,也便于铸造时金属液充型和后续抛光处理。

设计思路上,这类零件不能只按静态外观建模,需要同时兼顾气动、强度和制造边界。轮毂中心区域预留轴系配合空间,实际工程中可与定心孔、锁紧螺纹、端面定位台或花键配合结构衔接;轮盘背面需考虑与轴肩、挡圈或平衡工装的接触关系,端面跳动和径向圆跳动都会影响高速动平衡。叶片与轮盘交接处设置渐变圆角过渡,使离心力引起的拉应力沿根部均匀扩散,避免直角交接造成疲劳裂纹源。叶尖外圆构成转子的最大旋转轮廓,装机时必须与机匣内壁保持均匀径向间隙,间隙过大会降低压气效率,间隙过小则可能在热膨胀或振动下发生碰磨。

外形尺寸与安装边界需要围绕整机包络反推。叶轮外径决定风扇通流能力,外径越大,相同转速下可通过的质量流量越高,但轮缘线速度和离心载荷也同步上升;轮毂直径则影响轮毂比,轮毂比过小会限制轴系安装空间,过大又会压缩有效流道面积。轴向宽度方面,叶片前缘到轮盘后端面的距离要纳入转子轴向装配链,前方需预留进气导流罩或进气锥位置,后方要与后级叶轮、密封环或轴承座保持安全间距。若用于铸造模具开发,分型面、拔模斜度和加工余量还要叠加到理论气动型面上:叶片型面通常保留少量精加工余量,轮毂端面和中心孔则预留车削、镗削基准,确保铸件成型后能够通过机加工达到装配精度。

在建模实现中,单片叶身宜通过多条不同半径处的截面曲线放样成型,截面曲线需反映中弧线、厚度分布和进排气边圆角;阵列叶片时要保证周向角度均匀,并检查相邻叶身之间无干涉、流道表面无褶皱。轮盘部分可采用旋转特征生成,再与叶身合并为整体,根部圆角区域需重点检查曲率连续性。对于铸造场景,模型还应考虑壁厚均匀性,叶片过薄会导致充型不足或冷隔,轮盘局部过厚则容易形成缩松,必要时可在非配合面设置工艺加强或补缩路径。完成三维结构后,还需结合转速、材料密度和工作温度评估轮盘径向变形、叶片固有频率以及共振裕度,使几何外观、气动性能和可制造性在同一套数据中保持一致。
