七叶轴流CPU散热风扇结构设计

在消费级与工业级计算设备的散热体系中，轴流式风冷扇始终是成本可控、可靠性突出的散热执行部件，本次呈现的七叶CPU散热扇结构，正是针对桌面级处理器、嵌入式工控板卡这类发热密度较高的电子器件开发的风冷执行单元。从实际应用场景来看，这类扇叶组件既可以搭配铝挤或铜底焊接的散热鳍片组，组成下压式CPU散热器，也可以作为机箱排风、服务器风道引流的独立扇单元使用，适配120mm标准安装位的散热固定孔距，能够覆盖绝大多数台式计算设备的风冷散热需求。

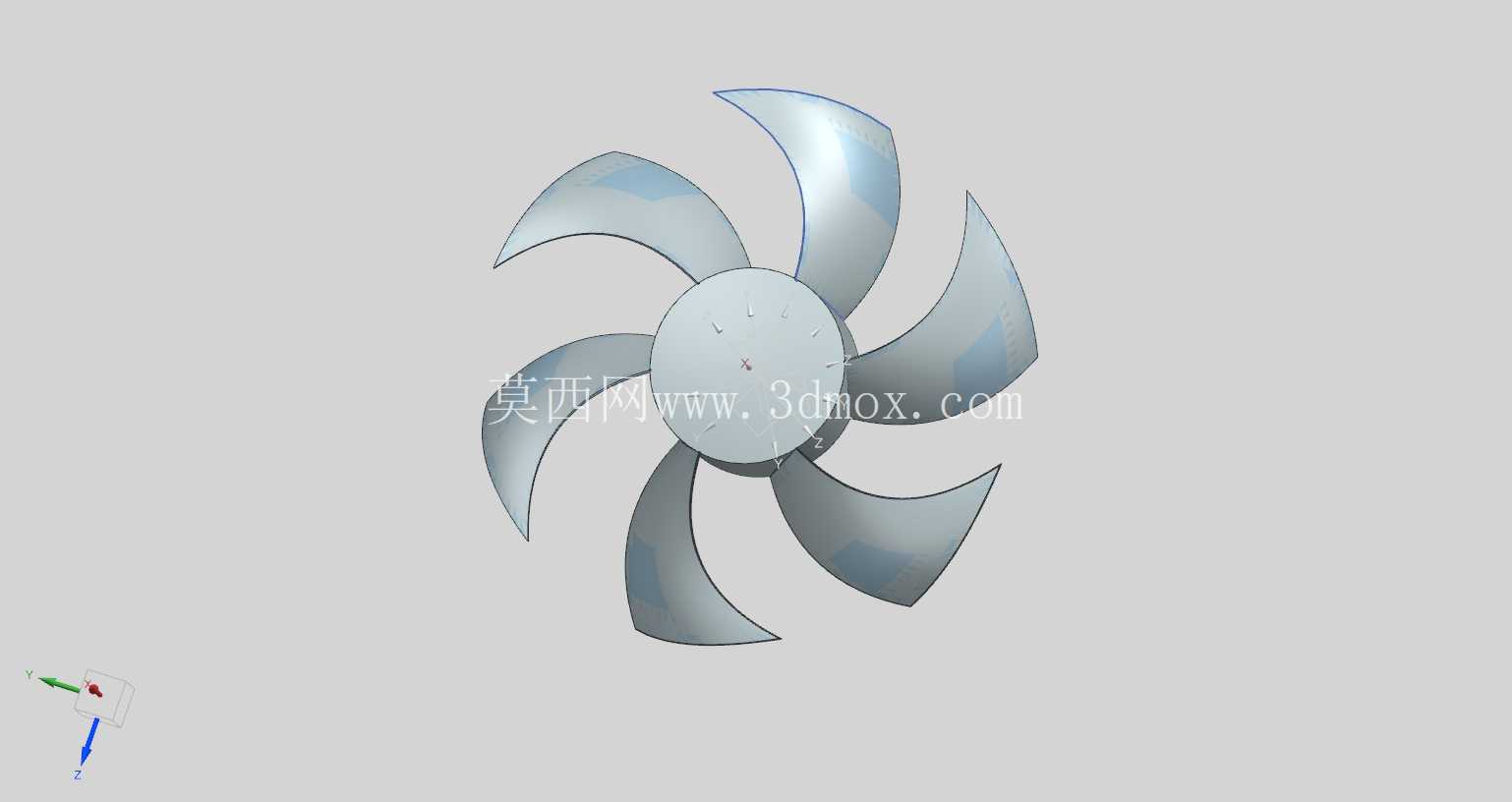

从功能特性上看，该扇叶采用七片大后掠角的曲面叶片设计，相比常规五叶、六叶结构，七叶布局能够在相同转速下输出更均匀的气流，降低叶片通过频率带来的气动噪声，同时后掠的叶型能够减少叶尖涡流的产生，提升气动效率，在相同功耗下获得更高的风量风压输出。叶片根部与中心轮毂做了平滑过渡的加厚处理，避免高速旋转时的应力集中，轮毂中心预留了与电机转子轴配合的定位孔与卡扣位，能够直接适配标准的4极直流无刷电机外转子结构，装配时无需额外定制转接件。

设计过程中，首先需要匹配对应散热场景的风阻特性：CPU散热器的鳍片组属于中等风阻负载，因此叶型设计兼顾了风量与静压输出，叶片从根部到叶尖的弦长逐渐收窄，安装角沿径向做渐变处理，根部安装角更大以适配轮毂处较低的线速度，叶尖安装角适当减小以匹配更高的线速度，让整个叶片展向的气流攻角都处于高效区间，避免局部失速带来的效率下降与异常噪声。叶片表面做了光滑的曲面过渡，没有突兀的棱角，既能够减少气流摩擦损失，也能降低注塑生产时的脱模难度，适合采用ABS或者改性PC材料进行批量注塑成型。

从安装边界来看，该扇叶的旋转外径控制在115mm以内，适配120mm标准方形扇框的内部空间，轮毂直径约38mm，能够容纳常规20-30mm外径的外转子无刷电机，叶片轴向高度控制在25mm以内，组装成完整风扇后总厚度可以做到25mm标准规格，既可以适配塔式散热器的侧吹安装位，也可以适配机箱的120mm风扇安装位，安装孔中心距遵循105mm的行业通用标准，能够直接兼容市面绝大多数散热固定支架。在结构强度校核上，叶片的厚度从根部的2.5mm渐变到叶尖的1.2mm，既保证了根部的结构强度能够承受2000rpm以内转速下的离心载荷，也控制了叶尖的重量，降低电机启动负载与旋转时的动不平衡量，生产时只需对叶尖做简单的动平衡去重处理，就能达到G2.5级的动平衡精度，满足长期稳定运行的要求。

实际使用中，这类扇叶搭配对应的电机与驱动电路后，可以通过PWM调速根据处理器的实时温度调整转速，在低负载工况下降低转速实现静音运行，高负载时提升转速保证足够的散热风量，曲面叶型的设计也让气流在通过鳍片时的分布更均匀，减少鳍片边缘的气流盲区，提升整个散热模组的换热效率。相比金属材质的扇叶，注塑成型的塑料扇叶重量更轻，电机轴承的负载更小，能够有效提升风扇的使用寿命，同时绝缘性能更好，不会因为意外导电带来硬件损坏的风险。在建模过程中，叶片的曲面采用了多截面放样结合叶型参数化调整的方式构建，能够快速调整叶片的安装角、弦长、后掠角等参数，匹配不同风压风量需求的散热场景，轮毂部分的卡扣与定位结构也做了装配间隙预留，保证实际生产时的装配公差能够被吸收，不会出现装配卡滞或者松动的问题。
