双叶轮同轴涡轮机结构三维设计

在中小功率燃气涡轮、车用涡轮增压器以及小型航空辅助动力单元的结构设计环节，这类双叶轮同轴布置的涡轮转子是核心做功部件，其结构合理性直接决定整套动力单元的能量转换效率与运行可靠性。从实际工程应用场景来看，这类双叶轮结构常被用于需要同时实现压气端进气压缩与涡轮端废气能量回收的工况，比如小排量内燃机的涡轮增压器总成，同轴布置的两个叶轮分别承担压气机侧的空气压缩做功与涡轮侧的废气冲击能量捕获，省去了额外的传动连接结构，能最大限度降低动力传递过程中的能量损耗。

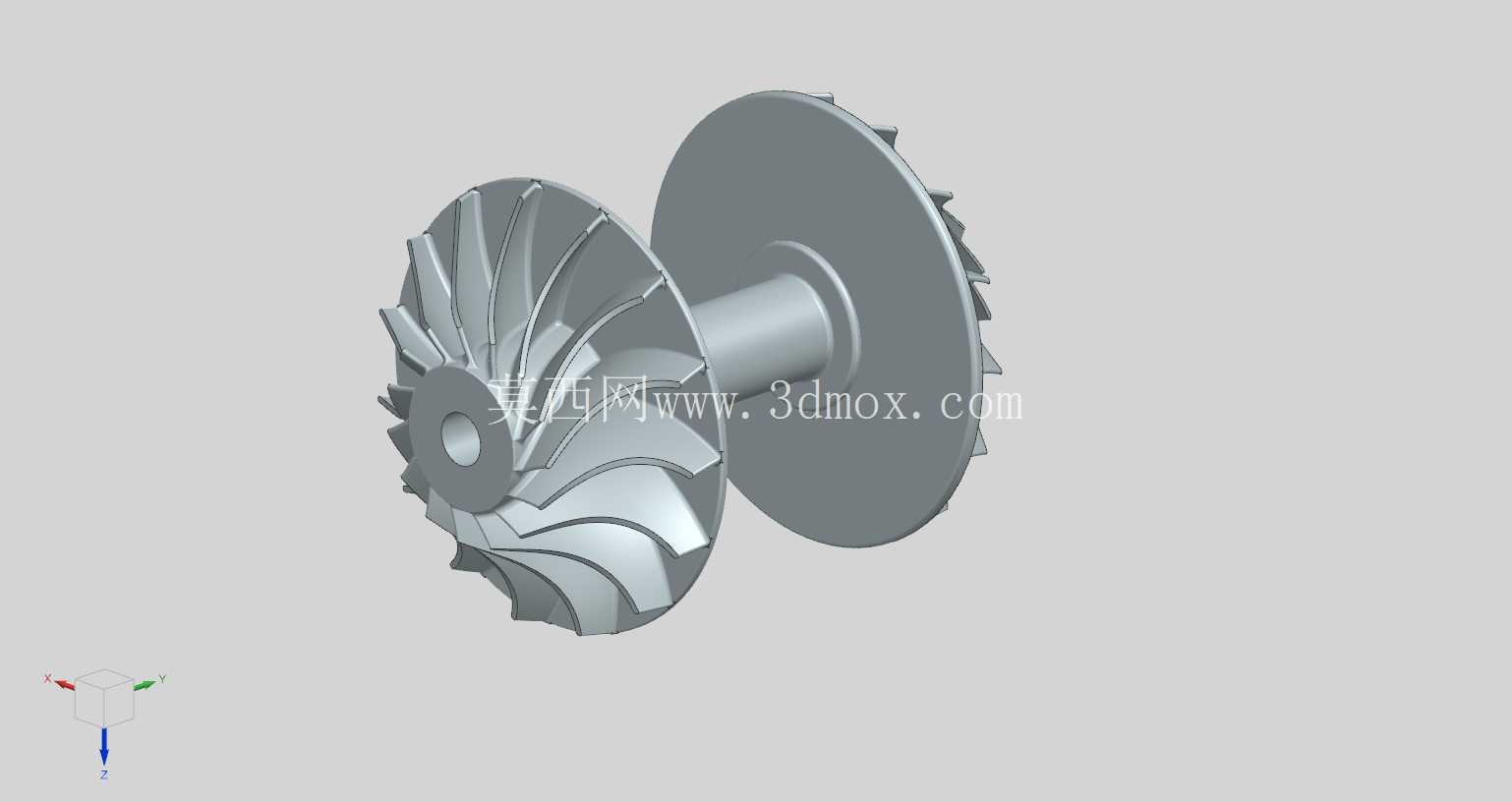

从功能特性层面分析，该转子结构采用一体式同轴设计，中间的连接轴段与两端叶轮通过整体加工或过盈装配形成刚性整体，运行过程中可承受最高每分钟十几万转的超高转速，这就要求设计阶段必须严格控制整体的动平衡精度，两端叶轮的质量分布偏差需要控制在毫克级，避免高速运转时产生径向跳动导致轴瓦磨损、密封件失效等故障。靠近视觉左侧的压气机端叶轮采用长短叶片间隔布置的三元流叶片构型，叶片型线沿轴向呈空间扭曲状态，这种设计可以在有限的叶轮直径下最大化空气通流效率，减少气流在叶片通道内的涡流损失，在相同转速下能输出更高的进气压力，提升内燃机的充气效率。右侧的涡轮端叶轮采用径向直叶片搭配局部前倾的构型，主要适配高温废气的径向流入工况，叶片前缘做了圆弧过渡处理，可降低高温废气冲击带来的应力集中，适配排气端最高近千摄氏度的工作温度环境。

设计思路上，这类转子的结构迭代始终围绕减重、提效、降应力三个核心目标展开。中间连接轴段采用阶梯轴设计，两端与叶轮配合的轴颈位置做了高精度磨削处理，表面粗糙度控制在Ra0.8以下，满足高速轴承的配合要求；轴段中间位置预留有密封件安装槽与定位轴肩，可直接适配浮动轴承、密封环等标准配套件的安装尺寸，无需额外加工转接结构。两端叶轮的轮盘部分采用等强度设计，轮盘厚度从外缘到轮毂位置逐渐增加，既可以降低叶轮整体的转动惯量，提升涡轮的响应速度，又能保证高速旋转时轮盘自身的结构强度，避免离心力导致轮盘开裂。叶片与轮盘的连接位置做了大圆角过渡处理，可分散叶片根部的交变应力，降低长期高温高速运行下的疲劳断裂风险。

从安装边界与尺寸适配角度来看，这类涡轮转子的轴向总长度、两端叶轮的最大外径、中间轴段的配合直径都需要与配套的中间体壳体严格匹配，设计时需要预留0.2-0.5mm的轴向窜动间隙，避免热态工作时转子受热膨胀与壳体发生剐蹭。压气机端叶轮的进气口直径需要与压气机壳的进气道尺寸对齐，保证进气气流无阻碍进入叶片通道；涡轮端叶轮的出口直径需要与涡轮壳的流道截面匹配，保证做完功的废气能顺畅排出，避免排气背压升高影响涡轮效率。建模过程中需要重点校验叶片与轮盘连接位置的壁厚均匀性，避免铸造或后续机加工过程中出现缩孔、壁厚差过大导致的动平衡超标问题；同时需要对整体转子做临界转速校核，确保转子的工作转速区间避开一阶、二阶临界转速点，防止运行过程中出现共振损坏。在实际配套选型时，这类转子的尺寸参数直接决定了增压器的流量范围与最高压比，小尺寸规格多用于小排量乘用车汽油机，大尺寸规格可适配柴油发电机组、工程机械动力单元等大排量动力设备，结构上的细微调整比如叶片数量、叶片安装角的变化，都会直接改变整个涡轮的流量特性与效率区间，需要根据具体的动力输出需求做针对性的参数匹配。
