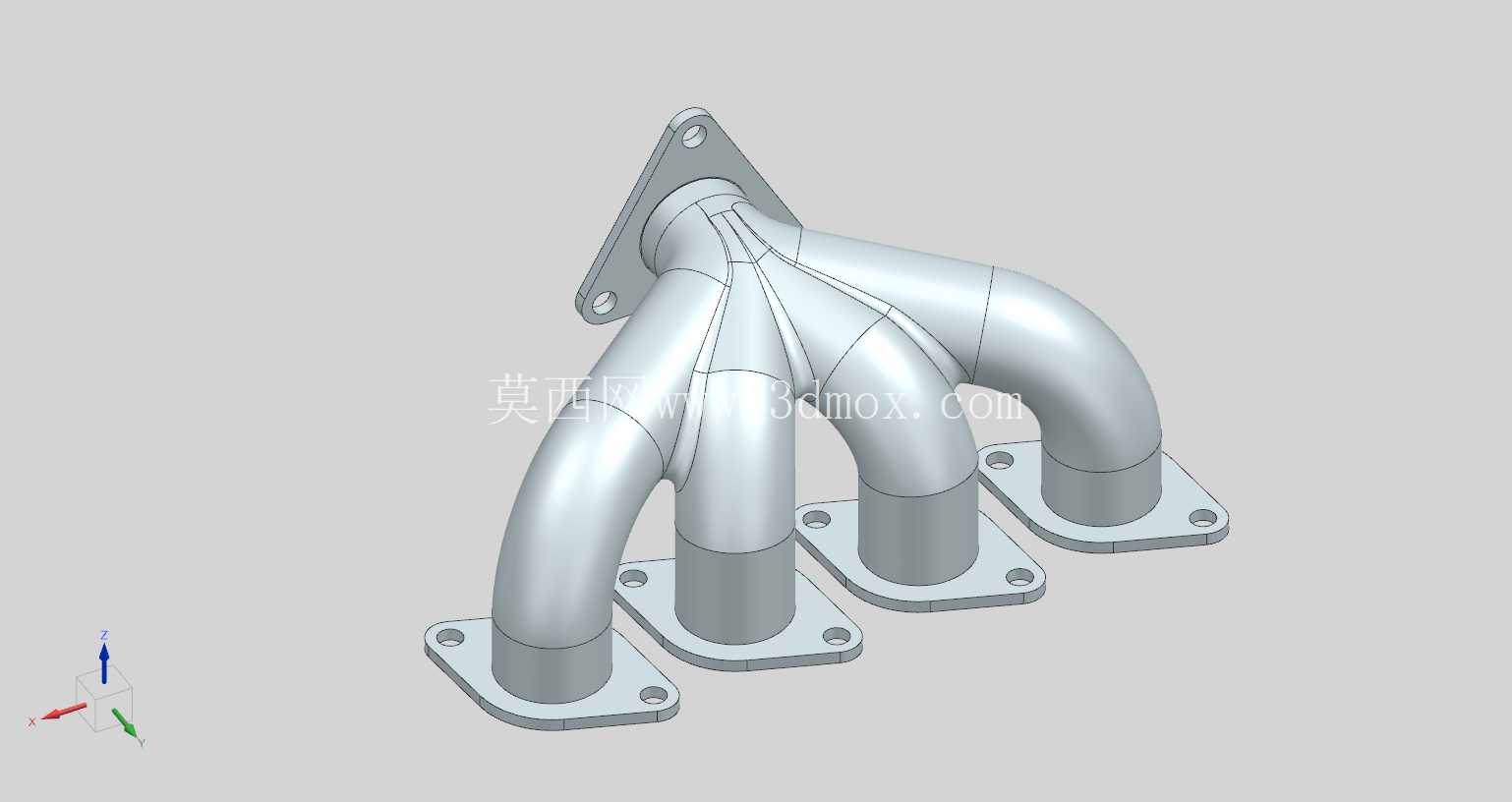

铸造工艺用歧管管路结构三维数模

在铸造生产的流体输送、介质分配环节，歧管是承担多通路分流、汇流功能的核心管路构件，这套三维结构完整还原了歧管在铸造工况下的实际适配形态，可直接用于铸造模具的型腔设计、工艺校验以及后续的加工工装匹配。从实际应用场景来看，这类歧管多用于铸造生产线的冷却介质输送、熔融金属导流或者气路控制回路，不同分支管路对应不同的工位接口，需要在有限的安装空间内实现多通路的精准对接，避免管路干涉的同时保证介质流动的阻力损失控制在合理区间。

设计过程中首先要匹配安装边界的约束，歧管的主通路轴线与各分支通路的夹角、接口端面的法兰或者螺纹连接位的位置度公差，都需要对应现场已有的管路接口坐标，避免安装时出现错位无法对接的问题。主通路的通径根据总流量需求确定，各分支的通径则根据对应支路的流量分配比例单独设计，比如靠近介质输入端的分支如果承担大流量输送，通径会适当放大，末端分支通径则根据实际需求收窄，保证各支路的介质压力均衡，不会出现近端流量过大、远端供量不足的问题。

从结构特性来看，歧管的管壁厚度需要结合输送介质的压力、温度参数核算，铸造用歧管如果用于输送高温金属液，管壁还要考虑热胀冷缩的余量，在转角位置做圆弧过渡，避免应力集中导致的开裂问题；如果是用于冷却水路的歧管，内壁要做平滑处理，减少水垢沉积堵塞通路的风险，各分支接口的位置要预留足够的操作空间，方便安装时拧紧接头或者后期维护拆卸。外形上没有多余的冗余结构，所有的外轮廓都避让周边的设备构件，比如靠近模具安装位的一侧做了平面切边处理，保证歧管贴装时和模具基体的间隙控制在安装要求范围内，不会因为突出的结构和周边的运动部件产生碰撞。

建模过程中对各通路的相贯线位置做了精准处理，避免出现建模时的壁厚不均问题，相贯位置的圆角过渡既符合铸造工艺的拔模要求，也能减少介质流动时的湍流损耗，接口位置的密封槽结构、连接孔位的坐标都完全对应实际安装的标准件尺寸，不需要二次修改就可以直接导出工程图用于加工。在实际选型适配时，这套结构可以根据不同的工位分支数量需求调整分支的朝向和通径，基础的主体结构不需要做大的改动，只需要调整分支的伸出长度和接口形式，就能适配不同规格的铸造生产线管路布局，减少重复设计的工作量。另外歧管的固定支座位置也结合整体重心做了优化，两个固定点的连线穿过歧管充液后的重心位置，避免长期使用后因为单侧受力导致的接口变形泄漏问题，支座上的安装孔做了长圆孔设计，可以抵消一定的安装位置误差，降低现场安装的对位难度。
